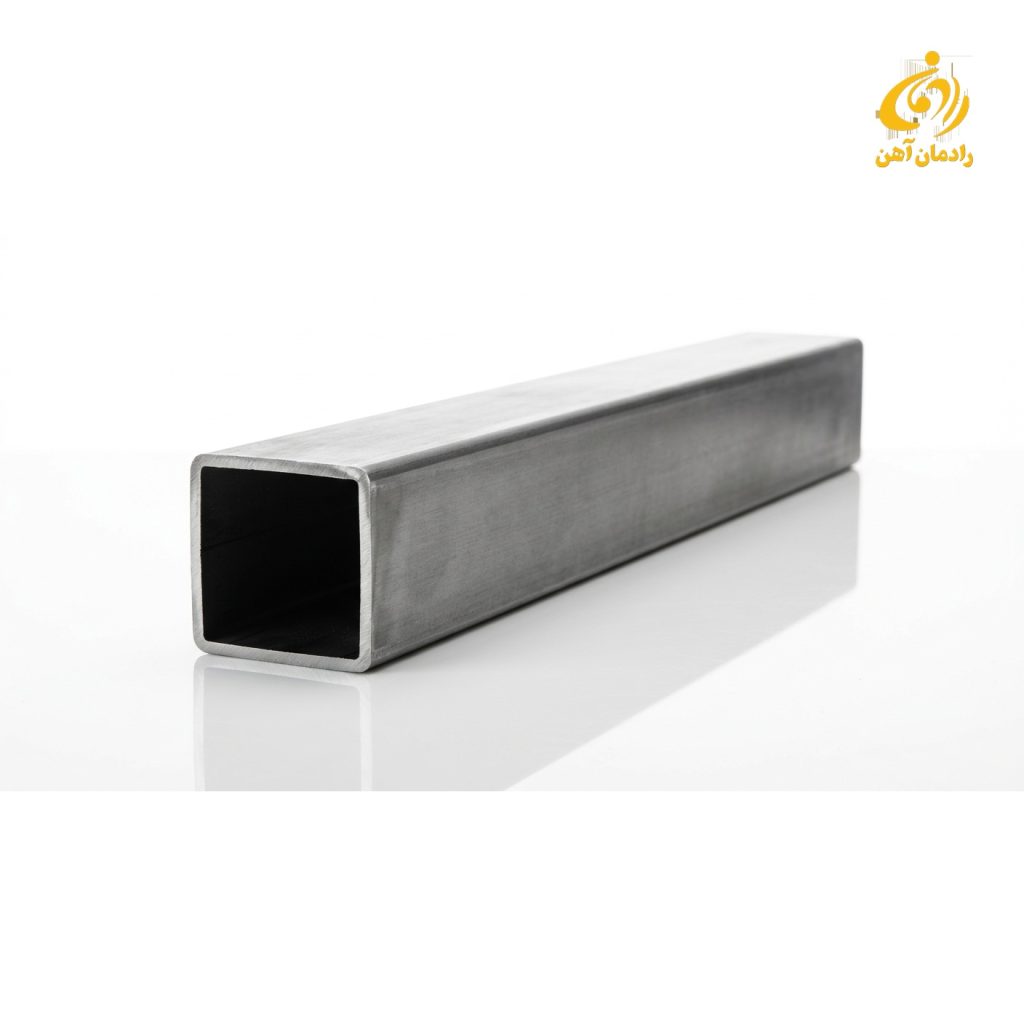

پروفیل (قوطی) 2×100×100 میلی متر | 38 کیلوگرم

پروفیل (قوطی) 2×100×100 میلی متر | 38 کیلوگرم یکی از پرمصرف‌ترین و کلیدی‌ترین مقاطع فولادی توخالی مربع‌شکل در صنعت عمران، ساخت‌وساز مدرن و تولید تجهیزات صنعتی به شمار می‌رود. این محصول که حاصل شکل‌دهی سرد ورق‌های فولادی استاندارد است، به دلیل هندسه کاملاً متقارن مربعی، ممان اینرسی یکنواخت در دو محور اصلی، سختی پیچشی چشمگیر و وزن سبک، انتخابی ایده‌آل برای ستون‌های سازه‌ای سبک، سقف‌های خرپایی، فریم‌بندی سوله و شاسی‌کشی نماهای ساختمانی است. شرکت بازرگانی رادمان آهن به عنوان مرجع تخصصی تأمین آهن‌آلات ، بستر تأمین مستقیم این مقطع استاندارد را برای خریداران صنعتی و ساختمانی فراهم ساخته است.

پروفیل (قوطی) 2×100×100 میلی متر | 38 کیلوگرم چیست و چه کاربردهایی در ساختمان دارد؟

پروفیل (قوطی) 2×100×100 میلی متر | 38 کیلوگرم مقطعی بسته و توخالی از جنس فولاد نورد گرم ساختمانی با ابعاد مقطع ۱۰ در ۱۰ سانتی‌متر و ضخامت دیواره ۲ میلی‌متر است که با وزن تقریبی ۳۸ کیلوگرم در شاخه‌های ۶ متری برای بارهای فشاری، خمشی و شاسی‌کشی سبک مصرف می‌شود.

این مقطع به علت توزیع بهینه جرم در پیرامون محور خنثی، در برابر لنگرهای خمشی و تنش‌های برشی در تمامی جهات رفتاری همگن و یکسان نشان می‌دهد. در ساختمان‌سازی اسکلت فلزی و سبک، از این پروفیل به عنوان ستون‌های میانی سازه‌های یک یا دو طبقه مسکونی یا کارگاهی سبک، مهاربندهای مقاوم در برابر زلزله، تیرهای رابط زیرسازی سقف و پایه‌های مستحکم وال‌پست استفاده گسترده می‌شود. در معماری نما و ساخت دیوارهای جداکننده، نقش این مقطع در مهار وزن پوشش‌های کامپوزیت و سنگ، پایداری چشمگیری در برابر باد ایجاد می‌کند. علاوه بر ساختمان، سازندگان تریلر، ماشین‌آلات کشاورزی، فریم‌های گلخانه‌ای صنعتی و پل‌های هوایی عابر پیاده از مشتریان دائمی این ابعاد به دلیل سبکی و صلبیت توأمان هستند.

مشخصات فنی و روش کنترل وزن و ابعاد پروفیل چگونه ارزیابی می‌شود؟

ارزیابی دقیق فنی با سنجش کولیسی ضخامت دیواره در دو میلی‌متر واقعی، صحت زاویه نود درجه در گوشه‌ها، کنترل طول ۶ متری شاخه و وزن‌کشی دسته‌ای روی باسکول دیجیتال صورت می‌پذیرد.

وزن استاندارد پروفیل‌های بسته طبق فرمول مهندسی محاسبه می‌شود. برای مقطع ۱۰۰ در ۱۰۰ با ضخامت ۲ میلی‌متر و چگالی فولاد برابر با ۷.۸۵ گرم بر سانتی‌متر مکعب، وزن هر متر طول حدود ۶.۲۸ تا ۶.۳۳ کیلوگرم است که در طول استاندارد ۶ متری، به وزن اسمی حدود ۳۸ کیلوگرم می‌رسد. هنگام ورود بار به کارگاه، مهندس ناظر باید ضخامت ورق را در چند نقطه از ابتدا و انتهای شاخه با میکرومتر یا کولیس دیجیتال با دقت صدم میلی‌متر بسنجد. هرگونه کمبود ضخامت که وزن شاخه را به کمتر از بازه رواداری استاندارد (مثلاً زیر ۳۶ کیلوگرم) برساند، نشان‌دهنده استفاده از ورق زیرمیلی‌متری و خارج از استاندارد ساختمانی است. همچنین راستی شاخه، عدم وجود پیچش حول محور طولی و پیوستگی یکنواخت درز جوش فرکانس بالا (ERW) از معیارهای الزامی بازرسی کالا است.

چه تفاوتی میان پروفیل (قوطی) 2×100×100 میلی متر | 38 کیلوگرم با ضخامت‌های بالاتر یا تیرآهن‌های سبک وجود دارد؟

تفاوت عمده در نسبت وزن به مقاومت و باربری مقطع است؛ ضخامت ۲ میلی‌متر برای کارهای سبک و شاسی‌کشی اقتصادی بهینه شده، در حالی که مقاطع ۳ و ۴ میلی‌متر برای ستون‌های سنگین‌تر و تیرآهن‌ها برای بارهای خمشی یک‌جهته باربر اصلی استفاده می‌شوند.

در انتخاب مقاطع فلزی، توجه به نوع تنش سازه ضروری است. تیرآهن به دلیل مقطع I شکل، ممان اینرسی بسیار بالایی حول محور قوی خود دارد اما در برابر پیچش و کمانش حول محور ضعیف آسیب‌پذیر است؛ در نقطه مقابل، پروفیل (قوطی) 2×100×100 میلی متر | 38 کیلو به دلیل توزیع متقارن، در هر دو جهت x و y ظرفیت خمشی مساوی دارد و برای ستون‌ها مقاومت عالی در برابر کمانش از خود نشان می‌دهد. اگر بار وارده بر سازه صرفاً بار مرده سبک و پوشش‌های شیب‌دار باشد، این مقطع سبک وزنی مراتب کمتر از یک شاخه تیرآهن استاندارد داشته و بار مرده کل اسکلت را تا حد زیادی پایین می‌آورد. با این حال برای بارهای سنگین ارتعاشی، انتخاب ضخامت‌های ۲.۵ یا ۳ میلی‌متر ارجحیت خواهد داشت.

کیفیت تولید و استانداردهای کارخانه‌ای مقاطع قوطی چگونه اعتبارسنجی می‌شود؟

استاندارد ملی ایران ISIRI 7590 و استاندارد اروپایی DIN 2395 تعیین‌کننده ترکیبات شیمیایی ورق ST37، مقاومت کششی درز جوش و انحنای مجاز گوشه‌های پروفیل هستند.

کارخانه‌های معتبر نظیر فولاد مبارکه و نورد لوله و پروفیل صابری، مواد اولیه خود را از اسلب‌های خالص تهیه می‌کنند تا میزان گوگرد و فسفر در کمترین حد ممکن باقی بماند. این مسئله جوش‌پذیری پروفیل را در کارگاه‌ها به شدت بهبود می‌بخشد و مانع از تردشکنی در محل اتصالات می‌شود. خط تولید مجهز به سیستم تست التراسونیک درز جوش، مقاومت اتصال لوله به قوطی را حین فرم‌دهی سرد تضمین می‌کند. در هنگام خرید، دریافت سرتیفیکیت معتبر کارخانه شامل تنش تسلیم (حداقل ۲۳۵ مگاپاسکال) و ازدیاد طول نسبی تضمین می‌کند که ورق تحت خمش دچار ترک‌های مویی نشده است.

خرید شاخه‌ای پروفیل بهتر است یا خرید بندیل؟

خرید بندیل برای پیمانکاران دارای صرفه در هزینه بارگیری و تحویل یکدست است، در حالی که خرید شاخه‌ای برای مصارف کارگاهی محدود و سازندگان جزئی انتخاب اقتصادی به شمار می‌رود.

پروفیل‌های قوطی ۱۰۰×۱۰۰ معمولاً در بندیل‌های کارخانه‌ای شامل ۲۰ الی ۴۰ شاخه بسته‌بندی می‌شوند که وزنی معادل حدود ۸۰۰ تا ۱۵۰۰ کیلوگرم برای هر بندیل ایجاد می‌کند. در خرید بندیل فابریک، تسمه‌کشی اتوماتیک و پلاک مشخصات کالا متصل به بندیل وجود دارد که نشان‌دهنده اصالت برند و یکنواختی تاریخ نورد است. همچنین ریسک خراشیدگی و تاب‌برداشتن شاخه‌ها حین جابه‌جایی با جرثقیل سقفی در مقایسه با جابه‌جایی تک‌شاخه کمتر است. رادمان آهن برای پروژه‌های با متراژ محدود، امکان باز کردن بندیل و عرضه دقیق شاخه‌ای با وزن‌کشی موضعی را فراهم ساخته تا خریدار ناچار به راکد کردن نقدینگی در کارگاه نباشد. برای مقایسه گزینه‌های مقاطع دیگر می‌توانید بخش فروشگاه رادمان آهن را بررسی کنید.

عوامل مؤثر بر نوسان نرخ بازار پروفیل قوطی چیست و چگونه استعلام بگیریم؟

نوسان قیمت جهانی ورق گرم نوردیده، تغییرات نرخ حامل‌های انرژی، نسبت عرضه و تقاضا در بورس کالا، کرایه حمل بین‌استانی و نوسانات ارز، مستقیماً بهای تمام‌شده پروفیل را تحت تأثیر قرار می‌دهند.

از آنجا که پروفیل محصولی تبدیلی از ورق فولادی است، هرگونه دگرگونی در معاملات تالار صنعتی بورس کالا برای ورق سیاه، بلافاصله روی نرخ خروجی کارخانجات لوله و پروفیل منعکس می‌گردد. به دلیل تغییرات پیوسته بازار در طول ساعات روز، اعلام هر نوع عدد ثابت ریالی به عنوان قیمت در متن نامعتبر است. خریداران گرامی می‌توانند برای رصد لحظه‌ای بازار به صفحه اختصاصی قیمت روز آهن آلات مراجعه نموده یا برای دریافت تاییدیه فوری موجودی در بنگاه‌های تهران و مشهد، با تیم کارشناسی رادمان آهن ارتباط تلفنی برقرار نمایند تا بارنامه رسمی مطابق با آخرین تغییرات بازار صادر گردد.

چه زمانی استفاده از پروفیل (قوطی) 2×100×100 میلی متر | 38 کیلوگرم مناسب نیست؟

برای دهانه‌های باربر بسیار عریض، ستون‌های اصلی ساختمان‌های چندطبقه سنگین، یا محیط‌های غوطه‌ور در مواد خورنده اسیدی، انتخاب این مقطع با ضخامت ۲ میلی‌متر توصیه نمی‌شود.

در سازه‌هایی که لنگر خمشی متمرکز یا بارهای باد سهمگین وجود دارد، جدار ۲ میلی‌متر به دلیل احتمال پدیده کمانش موضعی در بال‌های تحت فشار مناسب نیست و باید از قوطی‌های ضخامت ۴ یا ۵ میلی‌متر یا ستون‌های مقاطع H استفاده گردد. علاوه بر این، در مناطق با رطوبت دریایی شدید و محیط‌های حاوی بخارات کلر، چنانچه پروفیل بدون اجرای پوشش‌های گالوانیزه گرم عمیق یا رنگ‌آمیزی اپوکسی چندلایه استفاده شود، نازک بودن جدار ممکن است در اثر خوردگی در درازمدت پایداری موضعی را به خطر اندازد. در سیستم‌های دیوارچینی پیشرفته، استفاده از مقاطع ویژه مانند آنچه در مقاله وال پست و نقش آن شرح داده شده با رعایت دیتیل‌های جداساز لرزه‌ای بر قوطی‌های بدون اتصال انعطاف‌پذیر اولویت دارد.

هنگام تحویل بار و تخلیه پروفیل در کارگاه چه مواردی باید کنترل شود؟

کنترل صافی شاخه‌ها بدون خمیدگی طولی، عدم فرورفتگی موضعی، سلامت خط جوش ممتد بدون درز باز، تطابق ضخامت با فاکتور و بررسی قبض باسکول معتبر الزامی است.

هنگام تخلیه بار در پروژه باید پیش از تخلیه کامل، تسمه‌ها و سیم‌بکسل‌های جرثقیل به گونه‌ای بسته شوند که دیواره مقطع دچار تورفتگی یا له‌شدگی نگردد. تخلیه با رهاسازی ناگهانی از بالای تریلی مطلقاً ممنوع است؛ زیرا موجب دوپهلو شدن لبه‌های مربع و تاب برداشتن طولی می‌شود. خریدار باید شماره ذوب یا پلاک الصاقی روی بندیل را با برگه تحویل تطبیق دهد. پس از آن، وزن خالص بارنامه با کسر وزن اولیه کامیون از وزن پر در نزدیک‌ترین باسکول رسمی همجوار سنجیده شود تا هیچ‌گونه کسری وزنی در سفارش به وجود نیاید. برای آشنایی با اصول نگهداری صحیح می‌توانید راهنمای نکات مهم در انبارداری آهن آلات را مطالعه فرمایید.

سناریوهای واقعی خرید و راهکارهای مهندسی

مشکل خریدار: شکست خط جوش پروفیل هنگام خم‌کاری یا جوشکاری صفحات پلیت زیر فشار کارگاهی
تصمیم پیشنهادی: خرید پروفیل استاندارد فابریک تولیدشده با ورق ST37 مبارکه و جوش فرکانس بالای یکپارچه
معیار فنی قابل بررسی: تست چشمی خط جوش بدون ریزترک، عدم جدایش درز در برش سرد، گواهی کیفیت متالورژی
نتیجه: اجرای بی‌نقص اتصالات گوشه، افزایش ایمنی سازه و حذف کامل هزینه‌های ترمیم جوش

مشکل خریدار: مغایرت تناژ تحویلی در کارگاه با مقادیر محاسبه‌شده نقشه و ایجاد شبهه در ضخامت بار
تصمیم پیشنهادی: توقف تخلیه، سنجش ضخامت با میکرومتر در ۱۰ نقطه تصادفی و توزین تکی شاخه‌ها
معیار فنی قابل بررسی: قرارگیری وزن شاخه در محدوده استاندارد ۳۷.۵ تا ۳۸.۵ کیلوگرم و عدم افت ضخامت به زیر ۱.۹۵ میلی‌متر
نتیجه: اثبات اصالت بار ارسالی از انبار رادمان آهن، انطباق کامل با دفترچه محاسبات و آرامش خاطر خریدار

مشکل خریدار: تابیدگی شاخه‌ها در شاسی‌کشی زیرسازی نما و ناتوانی در تراز کردن سرامیک‌های خشک
تصمیم پیشنهادی: استفاده از قوطی فابریک صلب با رواداری انحنای کمتر از یک میلی‌متر در هر متر طول
معیار فنی قابل بررسی: بررسی زاویه گوشه‌ها با گونیای صنعتی، راستی امتداد خط تراز لیزری
نتیجه: شاقول شدن کامل نمای ساختمان بدون نیاز به زیرسازی‌های ترمیمی دوبل و صرفه‌جویی چشمگیر در دستمزد نصاب

مشکل خریدار: فرسایش و زنگ‌زدگی سریع سطح پروفیل در سازه گلخانه‌ای مرطوب
تصمیم پیشنهادی: اجرای پوشش اپوکسی با لایه‌نشانی زینک ریچ بر روی پروفیل‌های بدون چربی و روغن‌زدایی‌شده
معیار فنی قابل بررسی: حذف کامل پوسته‌های اکسیدی سطح پیش از آسترکاری، چسبندگی استاندارد رنگ روی فلز
نتیجه: تضمین دوام حداقل ده‌ساله اسکلت گلخانه بدون خوردگی عمیق دیواره دو میلی‌متری

چک‌لیست مهندسی خرید و بازرسی پروفیل (قوطی) 2×100×100 میلی متر | 38 کیلوگرم

بررسی تطابق ابعاد اضلاع با ۱۰ سانتی‌متر دقیق در مقطع دو سر
اندازه‌گیری ضخامت دیواره با ابزار کولیس با خطای کمتر از پنج صدم میلی‌متر
محاسبه وزن شاخه و اطمینان از قرارگیری در بازه وزنی حدود ۳۸ کیلوگرم
مشاهده مستقیم خط جوش طولی برای اطمینان از پیوستگی و حذف اضافات مذاب
کنترل سلامت بسته‌بندی، سلامت تسمه‌های فولادی و عدم فرورفتگی شاخه‌ها
انجام باسکول مبدا و تطابق با برگه باسکول دیجیتال رسمی مقصد
تخلیه روی چهارتراش‌های چوبی بالاتر از رطوبت خاک کف کارگاه

جدول مشخصات فنی پروفیل (قوطی) 2×100×100 میلی متر | 38 کیلوگرم

مقادیر دارای منبع بازار یا اشتال، عرف استاندارد است و در استعلام نهایی با بار موجود تطبیق داده می‌شود.

جدول مقایسه‌ای مقاطع قوطی و اتصالات ساختمانی

مقادیر دارای منبع بازار یا اشتال، عرف استاندارد است و در استعلام نهایی با بار موجود تطبیق داده می‌شود.

پرسش‌های متداول درباره پروفیل (قوطی) 2×100×100 میلی متر | 38 کیلوگرم

آیا وزن دقیق تمام شاخه‌های قوطی ۲×۱۰۰×۱۰۰ دقیقاً ۳۸ کیلوگرم است؟

خیر، در استانداردهای تولید مقاطع فولادی تلورانس ضخامتی بین منفی ۵ تا مثبت ۱۰ درصد برای ورق مجاز شمرده شده است. بنابراین وزن شاخه‌ها بر حسب کارخانه تولیدکننده ممکن است بین ۳۷ تا ۳۸.۵ کیلوگرم متغیر باشد که به عنوان وزن استاندارد پذیرفته می‌شود.

تفاوت قوطی ساختمانی با قوطی صنعتی در چیست؟

قوطی‌های ساختمانی مانند سایز ۲×۱۰۰×۱۰۰ معمولاً با ورق‌های نورد گرم با ضخامت‌های ۲ تا ۳ میلی‌متر برای اهداف معماری و اسکلت سبک تولید می‌شوند؛ اما قوطی‌های صنعتی معمولاً دارای ضخامت‌های بالاتر از ۴ تا ۱۲ میلی‌متر و ترکیبات فولادی با مقاومت تسلیم فراتر برای ادوات سنگین هستند.

چگونه می‌توان از سلامت و مقاومت درز جوش این پروفیل مطمئن شد؟

درز جوش مرغوب با جوش فرکانس بالا اجرا شده و پس از فرآیند خنک‌کاری پلیسه‌برداری می‌شود. برای کنترل کیفی در کارگاه، تست متداول برش یک قطعه کوتاه و وارد کردن ضربه مکانیکی یا لهیدگی در محل جوش انجام می‌گیرد؛ عدم ایجاد ترک در خط اتصال نشانه جوش بی‌نقص است.

آیا این پروفیل قابلیت گالوانیزه‌شدن در وان گرم را دارد؟

بله، این مقطع با توجه به کیفیت ورق کربنی ST37 قابلیت گالوانیزاسیون گرم را دارد. با این حال هنگام ارسال به وان روی مذاب، باید در ابتدا و انتهای مقطع بسته، سوراخ‌های تخلیه هوا و گازهای محبوس طبق اصول فنی تعبیه شود تا خطر انفجار حرارتی مقطع دفع گردد.

چند شاخه قوطی ۱۰۰×۱۰۰ در یک تریلی ۱۸ چرخ بارگیری می‌شود؟

یک تریلی استاندارد ظرفیت بارگیری حدود ۲۲ تا ۲۴ تن بار دارد. با توجه به وزن حدود ۳۸ کیلوگرم به ازای هر شاخه، ظرفیت حمل حدود ۵۸۰ تا ۶۳۰ شاخه شش‌متری از این محصول بدون تخطی از حد مجاز بار محوری پلیس راه خواهد بود.

بهترین روش جوشکاری برای اتصال صفحات و مقاطع به این قوطی چیست؟

جوشکاری قوس الکتریکی با الکترودهای روکش‌دار استاندارد E6013 برای اتصال ورق‌ها به این ضخامت به دلیل کنترل عمق نفوذ و جلوگیری از سوختگی یا سوراخ شدن دیواره ۲ میلی‌متری متداول‌ترین و مطمئن‌ترین انتخاب در پروژه‌های ساختمانی است.

انبارداری این مقاطع در شرایط بارانی چه الزاماتی دارد؟

شاخه‌ها نباید مستقیماً بر روی خاک مرطوب قرار گیرند. پروفیل‌ها باید بر روی زیرپالت‌های چوبی با شیب ملایم دپو شوند تا آب داخل مقطع توخالی جریان یافته و در داخل شاخه تجمع پیدا نکند و منجر به زنگ‌زدگی پنهان نشود.

شیوه استعلام آخرین موجودی و ثبت سفارش در رادمان آهن چگونه است؟

مشتریان محترم می‌توانند پس از برآورد متراژ مورد نیاز، جهت اطلاع از ظرفیت بارگیری و هماهنگی برای بارگیری از انبار به صفحه تماس با ما مراجعه فرمایند تا همکاران واحد فروش پیش‌فاکتور رسمی را بلافاصله صادر نمایند.

نتیجه‌گیری

پروفیل (قوطی) 2×100×100 میلی متر | 38 کیلوگرم به دلیل بازدهی مقاومت به وزن عالی، اجرای سریع، صلبیت یکنواخت و هماهنگی فوق‌العاده با انواع اتصالات پیچی و جوشی، ستون فقرات ساخت سازه‌های سبک و مهندسی امروز است. تضمین ضخامت واقعی جدار، عدم وجود اعوجاج و دریافت بار با باسکول معتبر، فاکتورهای بنیادین در رضایت پیمانکاران از خرید مقاطع فولادی است. مجموعه رادمان آهن با اتکا به تجربه چندین دهه در زنجیره تأمین فولاد، آماده پاسخگویی به درخواست‌های صنعتی و پروژه‌ای شماست. برای مشاوره فنی، استعلام روزانه اقلام و ثبت سفارشات، با کارشناسان متخصص ما تماس بگیرید.
