موجود در فروشگاه

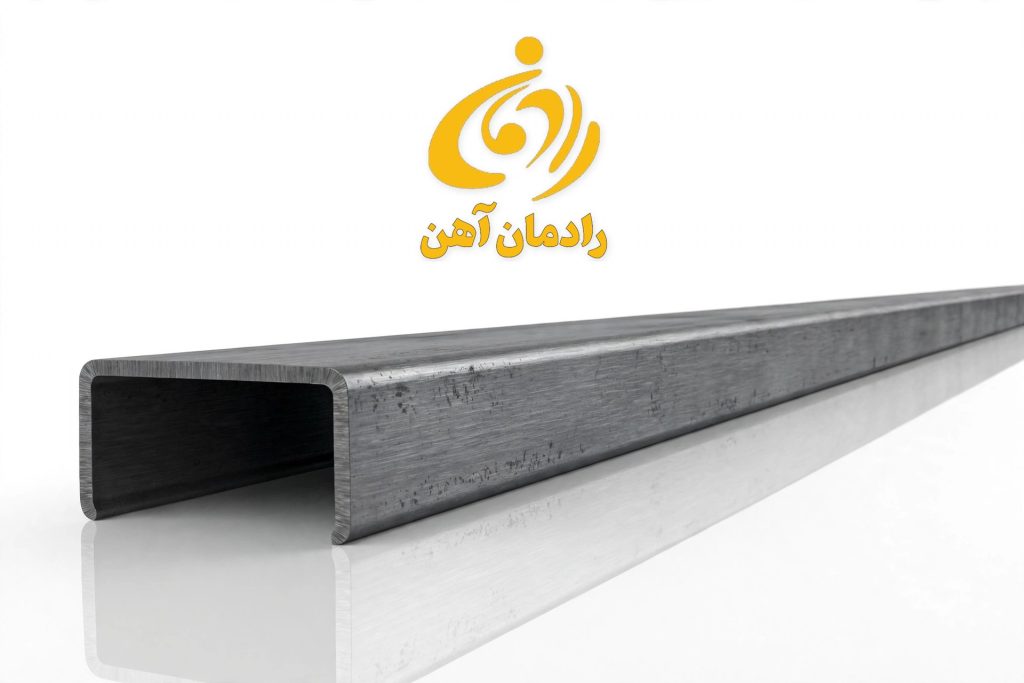

ناودانی 10 | 37 کیلوگرم
- استانداردST37، سبک
- حمل و نقلانبار مشهد
- طول شاخه / اندازه6 متری
- نوع محصولناودانی
- سایز ناودانی10
- وزن ناودانی37
- وضعیتفابریک
- واحدکیلوگرم
- تولید کنندهکارخانه شکفته، ناب تبریز
- کد شناسه محصول4017
توضیح کوتاه
نام محصول: ناودانی 10 | 37 کیلو گرم(شاخه ۶ متری)
ابعاد: ارتفاع جان ۱۰۰ میلیمتر، عرض بال ۴۶ میلیمتر
وزن: هر متر خطی حدود ۶٫۲ کیلوگرم؛ هر شاخه ۶ متری ۳۷ کیلوگرم
طول شاخه: ۶ متری (قابل برش به طول دلخواه)
استاندارد: DIN 1026 / ISIRI 4477، گرید ST37-2
کارخانه:شکفته مشهد و ناب تبریز
کاربرد شاخص: قفسهبندی فوق سبک، پارتیشن، غرفه نمایشگاهی و زیرسازی نمای سبک
نحوه فروش: کیلویی
توضیحات تکمیلی
ناودانی 10 | 37 کیلوگرم چیست و برای چه کاری استفاده میشود؟
ناودانی 10 | 37 کیلو یک مقطع فولادی U شکل با ارتفاع 100 میلیمتر، شاخه 6 متری و وزن اسمی حدود 37 کیلوگرم است که در سازههای ساختمانی، قاب سقف، تکیهگاه تجهیزات صنعتی و ساخت درب و پنجره فلزی به کار میرود. این پروفیل به دلیل نسبت مناسب وزن به مقاومت، یکی از پرکاربردترین مقاطع خانواده ناودانی در بازار آهن ایران است.
ناودانی 10 با وزن 37 کیلو معمولاً بهصورت نورد گرم از فولاد ساختمانی St37 تولید میشود و ابعاد استاندارد آن شامل ارتفاع جان 100 میلیمتر، عرض بال 50 میلیمتر و ضخامت جان حدود 6 میلیمتر است. این وزن که به عنوان وزن سبک یا شبهملی شناخته میشود، حدود 6 تا 8 درصد کمتر از وزن اشتال (حدوداً 8/64 کیلو در متر) است و در بسیاری از پروژههایی که نیاز به تحمل بار متوسط دارند، انتخاب اقتصادی محسوب میشود.
خرید این محصول برای سازندگان، پیمانکاران و کارگاههای تولیدی مزیت اقتصادی بههمراه دارد. با این حال باید توجه داشت که تفاوت وزن با نوع فابریک ذوب آهن، بر ظرفیت باربری تأثیر مستقیم میگذارد و انتخاب آن باید بر اساس محاسبات طراح سازه انجام شود.
چه تفاوتی بین ناودانی 10 | 37 کیلوگرم و انواع دیگر وجود دارد؟
تفاوت اصلی ناودانی 10 با 37 کیلوگرم نسبت به نوع فابریک 52 کیلوگرمی در ضخامت جان و بال است. نوع سبک برای بارهای کمتر و اتصالات فرعی مناسب است، در حالی که نوع سنگین ذوب آهن با ضخامت بیشتر برای سازههای بحرانی توصیه میشود. همچنین ناودانی 12 با ارتفاع 120 میلیمتر و وزن بیشتر، ظرفیت باربری بالاتری دارد.
انتخاب بین ناودانی 10 سبک، ناودانی 10 فابریک و ناودانی 12 به نوع پروژه، ماهیت بار، دهانه اتصال و بودجه بستگی دارد. برای پروژههایی که در آنها وزن سازه اهمیت دارد یا اتصالات فرعی محسوب میشود، نوع سبک 37 کیلوگرمی گزینه اقتصادی است. برای مصارف اصلی سازه که تحمل بار مستقیم دارند، توصیه به استفاده از نوع سنگینتر یا نوع 12 است.
در مقایسه با پروفیلهای قوطی یا تیرآهن، ناودانی به دلیل شکل U خود، امکان اتصال دو به دو و ساخت قوطی مرکب را فراهم میکند و برای ستونهای ترکیبی نیز کاربرد دارد.
مشخصات فنی ناودانی 10 | 37 کیلوگرم چگونه است؟
ناودانی 10 با وزن 37 کیلوگرم شاخه 6 متری دارای ارتفاع جان 100 میلیمتر، عرض بال 50 میلیمتر و ضخامت جان حدود 6 میلیمتر است. وزن هر متر آن حدوداً 16/6 کیلوگرم و جنس آن فولاد ساختمانی St37 است. این مشخصات مطابق عرف بازار ناودانی سبک ایران است و ممکن است 2 تا 3 درصد تلورانس داشته باشد.
وزن هر متر با تقسیم 37 بر 6 برابر با 6/16 کیلوگرم است. این عدد در مقایسه با استاندارد اشتال که 8/64 کیلوگرم بر متر است، حدود 7 درصد کمتر است. این کاهش وزن ناشی از تولید با ضخامتهای استاندارد سبک است و برای بسیاری از کاربردهای رایج، مطابق نیاز طراح خواهد بود.
از منظر جنس، فولاد St37 دارای حد جاری حدود 235 مگاپاسکال و مقاومت کششی 360 تا 510 مگاپاسکال است که آن را برای مصارف عمومی ساختمانی مناسب میکند. برای اطلاع از قیمت روز این محصول به صفحه قیمت روز رادمان آهن مراجعه کنید.
کاربردهای اصلی ناودانی 10 با وزن 37 کیلوگرم چیست؟
ناودانی 10 با وزن 37 کیلو در ساخت قاب سقف شیبدار، تکیهگاه تجهیزات صنعتی سبک، ساخت درب و پنجره فلزی، پلههای صنعتی، سازههای نمایشگاهی و کفسازی صنعتی به کار میرود. همچنین در ساخت انواع باکس مرکب و ستونهای ترکیبی که از جوش دو ناودانی به یکدیگر ساخته میشود، انتخاب رایجی است.
در پروژههای ساختمانی، این مقطع برای اتصال تیرآهن به دیوارهای برشی، ساخت جای گلدانهای سنگین در نما و اجرای جانپناه پشتبام کاربرد دارد. در پروژههای صنعتی، از این ناودانی برای ساخت شاسی تجهیزات ثابت، پایه مخازن سبک و رینگهای نگهدارنده استفاده میشود.
در کارگاههای تولیدی، جوش دو شاخه ناودانی 10 به یکدیگر یک باکس مرکب با مقاومت خمشی مناسب ایجاد میکند که در ساخت جرثقیلهای سبک، شاسی خودرو باربر و سازههای حمل بار به کار میرود. مقاله کاربرد ناودانی در ساختمان این کاربردها را دقیقتر بررسی کرده است.
وزن و ابعاد ناودانی 10 چگونه کنترل میشود؟
کنترل وزن ناودانی 10 با ترازوی باسکول در محل تحویل بار انجام میشود؛ وزن یک شاخه باید در محدوده 36 تا 38 کیلوگرم قرار گیرد. ابعاد را با کولیس یا خطکش دقیق باید در سه نقطه از شاخه اندازه گرفت. تلورانس مجاز ارتفاع 1± میلیمتر و ضخامت 0/3± میلیمتر است.
کنترل کیفی هنگام تحویل بار باید شامل موارد زیر باشد: بررسی راستی شاخه از نظر خمیدگی، عدم وجود ترک طولی در محل نورد، یکنواختی ضخامت جان و بال، سلامت لبهها و نبود آثار زنگزدگی عمیق. سطح نورد باید بدون لایههای اکسید ضخیم باشد و رنگ کارخانه یا مهر تولیدکننده در صورت وجود، تطبیق داده شود.
خریدار میتواند در صورت اختلاف وزن بیش از 3 درصد با وزن اعلامی، درخواست تعدیل قیمت یا تعویض بار را از فروشنده مطرح کند. رادمان آهن این کنترل را قبل از بارگیری انجام میدهد.
کارخانههای تولیدکننده ناودانی 10 کداماند؟
عمده تولید ناودانی 10 در ایران توسط کارخانههایی مانند ذوب آهن اصفهان (نوع فابریک سنگین)، فولاد ناب تبریز، شکفته مشهد، فولاد البرز و کارخانههای نورد منطقه شمال غرب کشور انجام میشود. نوع 37 کیلوگرمی معمولاً از تولیدکنندگان نورد سبک تهیه میشود، در حالی که نوع 52 کیلوگرم مربوط به ذوب آهن است.
بین این کارخانهها، ذوب آهن اصفهان به عنوان تولیدکننده اصلی مقاطع سنگین شناخته میشود و مقاطع آن دارای علامت اختصاری مهر روی جان است. کارخانههای نورد سبک نیز محصولاتی با تلورانس وزنی متفاوت ارائه میکنند و مشتری باید هنگام سفارش، از نوع تولید مطلع باشد. اطلاعات بیشتر در صفحه کارخانههای همکار قابل مشاهده است.
استاندارد تولید معمولاً بر مبنای DIN 1026 آلمان یا استاندارد ملی ایران است. برای پروژههای حساس، ارائه گواهی آنالیز شیمیایی و برگ کوره از تولیدکننده الزامی است.
خرید ناودانی 10 بهصورت شاخهای بهتر است یا بندیل؟
خرید بندیل ناودانی 10 برای پروژههای بزرگ و کارگاههای تولیدی که مصرف بالای 5 تن دارند، صرفه اقتصادی بیشتری دارد. خرید شاخهای برای مصارف کمتر از 500 کیلوگرم یا پروژههای کوچک مناسب است. هر بندیل ناودانی 10 معمولاً شامل 25 تا 30 شاخه با وزن کل حدود 900 تا 1100 کیلوگرم است.
بندیل ناودانی از نظر حمل و بارگیری با جرثقیل سادهتر است و امکان جابهجایی سریعتر دارد. در مقابل، خرید شاخهای انعطاف بیشتری در انتخاب تعداد دقیق و امکان بازرسی تک تک شاخهها را فراهم میکند. برای پروژههای متوسط، ترکیب دو روش گزینه بهینه است.
تعداد شاخه در بندیل با تقسیم وزن متداول بندیل (حدود 1000 کیلوگرم) بر وزن هر شاخه (37 کیلوگرم) به دست میآید که تقریباً 27 شاخه است. این عدد بین کارخانهها متفاوت است و باید هنگام سفارش تایید شود.
قیمت ناودانی 10 چگونه تعیین میشود و چه عواملی بر آن اثر میگذارد؟
قیمت ناودانی 10 با وزن 37 کیلوگرم بر اساس قیمت هر کیلوگرم فولاد پایه، نوسانات بازار ارز، هزینه حمل، محل تحویل (بنگاه یا کارخانه) و برند تولیدکننده تعیین میشود. برای اطلاع از قیمت بهروز باید با کارشناسان رادمان آهن تماس گرفت. قیمت روزانه در نمودار قیمت صفحه محصول قابل مشاهده است.
عوامل موثر بر قیمت شامل قیمت جهانی شمش فولاد، تعرفه واردات مواد اولیه، هزینه انرژی، نرخ ارز و میزان عرضه در بازار داخلی است. تفاوت قیمت بین ناودانی 37 کیلو و 52 کیلو نه فقط از وزن، بلکه از برند و کارخانه سازنده نیز نشات میگیرد. برای پیگیری مستمر قیمتها میتوانید به بلاگ رادمان آهن مراجعه کنید.
معمولاً قیمت شاخهای نسبت به قیمت بندیل حدود 2 تا 4 درصد بالاتر است، به دلیل هزینههای تفکیک و بارگیری جزء. تخفیف حجمی برای سفارشهای بالای 5 تن قابل مذاکره است.
چه زمانی خرید ناودانی 10 | 37 کیلوگرم مناسب نیست؟
اگر پروژه شما نیاز به تحمل بار بحرانی، خستگی سیکلی یا کاربرد در سازههای مسکونی چند طبقه دارد، خرید ناودانی سبک 37 کیلوگرمی مناسب نیست و باید به سراغ نوع فابریک ذوب آهن با وزن 52 کیلوگرم بروید. همچنین در محیطهای خورنده و شرایط دمای بالا، این نوع بدون پوشش محافظ توصیه نمیشود.
در پروژههایی که بار طراحی شده بر اساس ضخامت اشتال محاسبه شده، استفاده از نوع سبک بدون تایید مجدد طراح میتواند ضریب اطمینان سازه را کاهش دهد. همچنین در ساخت جرثقیلهای سنگین، پلهای عابر و سازههای صنعتی متحمل ارتعاش، نوع سنگینتر یا نبشی با ضخامت بالاتر گزینه امنتری است.
اگر پروژه شما در منطقه ساحلی یا در تماس با مواد شیمیایی است، سفارش ناودانی گالوانیزه یا اعمال پوشش رنگ صنعتی الزامی خواهد بود.
هنگام تحویل بار ناودانی 10 چه مواردی باید کنترل شود؟
هنگام تحویل ناودانی 10 با وزن 37 کیلو، این موارد را کنترل کنید: وزنکشی چند شاخه و تطبیق با میانگین اعلامی، اندازهگیری ارتفاع و ضخامت با کولیس، بررسی راستی شاخهها بدون خمیدگی، سلامت سطح از نظر ترک و زنگزدگی، تطبیق تعداد شاخه با فاکتور و تطبیق برند در صورت درج مهر کارخانه.
چکلیست کنترل تحویل شامل: اسناد شامل بارنامه، فاکتور رسمی و در صورت درخواست گواهی آنالیز؛ کنترل ظاهری بار از نظر ضربهخوردگی هنگام حمل؛ بررسی سالم بودن بندیلها و نبود شاخههای تاب برداشته؛ اطمینان از یکسان بودن طول شاخهها (6 متر ± 5 سانتیمتر).
در صورت مشاهده هرگونه مغایرت، قبل از تخلیه بار، مراتب را به صورت مکتوب اطلاع دهید. رادمان آهن روال شفافی برای رسیدگی به این موارد دارد که در صفحه تماس با ما قابل پیگیری است.
سناریوهای واقعی خرید ناودانی 10
سناریوی اول: پیمانکار ساخت سوله
مشکل: نیاز به 3 تن ناودانی 10 برای ساخت قاب پشتبام سوله 300 متری.
تصمیم پیشنهادی: خرید 3 بندیل ناودانی 10 با وزن 37 کیلو از تولیدکنندگان سبک.
معیار بررسی: بار طراحی سقف کمتر از 50 کیلوگرم بر متر مربع.
نتیجه: صرفهجویی حدود 15 درصد نسبت به نوع فابریک با پاسخگویی کامل به بار طراحی.
سناریوی دوم: کارگاه تولید درب و پنجره
مشکل: نیاز به 800 کیلوگرم ناودانی برای ساخت چارچوب درب فلزی.
تصمیم پیشنهادی: خرید شاخهای برای انعطاف در برش.
معیار بررسی: ابعاد چارچوب متغیر و نیاز به برشهای مختلف.
نتیجه: امکان انتخاب شاخههای راستتر و کاهش پرت مواد.
سناریوی سوم: بازساز ساختمان قدیمی
مشکل: تعویض سقف چوبی با سقف فلزی سبک.
تصمیم پیشنهادی: ترکیب ناودانی 10 با تیرآهن سبک.
معیار بررسی: ظرفیت باربری دیوارهای موجود.
نتیجه: کاهش وزن مرده سقف و افزایش عمر سازه.
سناریوی چهارم: سازنده تجهیزات صنعتی
مشکل: ساخت شاسی مخزن 2 تنی ثابت.
تصمیم پیشنهادی: استفاده از دو ناودانی 10 جوششده بهصورت باکس مرکب.
معیار بررسی: ضریب ایمنی طراحی حداقل 2/5.
نتیجه: صرفه اقتصادی نسبت به استفاده از ناودانی 12 با پاسخ کامل به نیاز باربری.
چکلیست خرید ناودانی 10 | 37 کیلوگرم
- تایید نیاز پروژه از نظر باربری و مشورت با طراح سازه
- استعلام قیمت روز از رادمان آهن و مقایسه با بازار
- بررسی موجودی و زمان تحویل قبل از قطعی کردن سفارش
- درخواست ارائه فاکتور رسمی و بارنامه
- تعیین محل تحویل (بنگاه یا درب کارگاه) با احتساب هزینه حمل
- تعیین تعداد دقیق شاخه و کنترل تناسب با وزن اعلامی
- درخواست گواهی آنالیز برای پروژههای حساس
- کنترل بار قبل از تخلیه و ثبت مغایرتها بهصورت مکتوب
جدول مشخصات فنی
| مشخصه | مقدار | منبع |
|---|---|---|
| نوع محصول | ناودانی 10 سبک | صفحه فروشگاه |
| ارتفاع جان (h) | 100 میلیمتر | جدول اشتال |
| عرض بال (b) | 50 میلیمتر | جدول اشتال |
| ضخامت جان (s) | 6 میلیمتر | عرف بازار |
| ضخامت بال (t) | 7/5 میلیمتر | جدول اشتال |
| طول شاخه | 6 متر | صفحه فروشگاه |
| وزن هر شاخه | 37 کیلوگرم | صفحه فروشگاه |
| وزن هر متر | 6/16 کیلوگرم | محاسبهشده |
| جنس فولاد | St37 (فولاد ساختمانی) | عرف استاندارد بازار |
| استاندارد تولید | DIN 1026 / ملی ایران | مراجع بازار |
| تعداد شاخه در بندیل | حدود 27 شاخه | محاسبهشده |
| وزن بندیل | حدود 1000 کیلوگرم | عرف بازار |
| محل تحویل | بنگاه تهران / کارخانه | صفحه فروشگاه |
| وضعیت سطح | نورد گرم فابریک | عرف بازار |
مقادیر ارائهشده مطابق عرف بازار و جدول اشتال است و در استعلام نهایی با بار موجود در انبار تطبیق داده میشود. تلورانس مجاز وزن معمولاً 3± درصد است.
جدول مقایسهای
| مشخصه | ناودانی 10 (37 کیلو) | ناودانی 12 | تیرآهن 10 |
|---|---|---|---|
| ارتفاع جان | 100 میلیمتر | 120 میلیمتر | 100 میلیمتر |
| عرض بال | 50 میلیمتر | 55 میلیمتر | 50 میلیمتر |
| وزن هر شاخه (6 متر) | 37 کیلوگرم | 60 کیلوگرم | 62 کیلوگرم |
| وزن هر متر | 6/16 کیلوگرم | 10 کیلوگرم | 10/4 کیلوگرم |
| ضخامت جان | 6 میلیمتر | 7 میلیمتر | 4/5 میلیمتر |
| کارخانه رایج | نورد سبک، شکفته | ذوب آهن، ناب تبریز | ذوب آهن، ناب تبریز |
| کاربرد شاخص | قاب سبک، درب فلزی | سازه متوسط، شاسی | ستون و تیر ساختمانی |
| نوع سازه هدف | سازههای سبک | سازههای متوسط | سازههای سنگین |
| نکته انتخاب | اقتصادی برای بارهای کمتر | تعادل وزن و ظرفیت | ظرفیت خمشی بالاتر |
منابع مقایسه: جدول اشتال، عرف بازار و صفحات محصولات رادمان آهن. مقادیر وزن دارای تلورانس بازار است.
پرسشهای متداول
آیا ناودانی 10 با وزن 37 کیلوگرم مطابق استاندارد ملی است؟
ناودانی 10 با وزن 37 کیلوگرم نوع سبک بازار محسوب میشود و حدود 7 درصد کمتر از وزن اشتال است. این نوع مطابق تلورانسهای عرفی بازار ایران تولید میشود اما دقیقاً منطبق بر استاندارد اشتال نیست. برای پروژههای استانداردمحور، نوع فابریک ذوب آهن با وزن 52 کیلوگرم توصیه میشود.
تفاوت ناودانی 10 سبک 37 کیلویی با نوع فابریک ذوب آهن چیست؟
تفاوت اصلی در ضخامت جان و بال است. نوع فابریک ذوب آهن با وزن حدود 52 کیلوگرم، ضخامت بیشتری دارد و ظرفیت باربری بالاتری ارائه میدهد. نوع سبک 37 کیلویی برای اتصالات فرعی و پروژههای کمبار مناسب است و صرفه اقتصادی بیشتری دارد.
آیا این محصول بهصورت 12 متری هم موجود است؟
ناودانی 10 عمدتاً بهصورت شاخه 6 متری تولید میشود. سفارش 12 متری معمولاً نیاز به تولید ویژه دارد و در انبارهای عادی موجود نیست. برای سفارشهای خاص باید با کارشناسان رادمان آهن هماهنگی شود.
قیمت ناودانی 10 چگونه محاسبه میشود؟
قیمت این محصول با ضرب قیمت هر کیلو (بر مبنای نرخ روز بازار) در وزن شاخه (37 کیلوگرم) به دست میآید. برای خرید بندیل، قیمت هر کیلو معمولاً کمی کمتر است. نمودار قیمت صفحه محصول بهروزترین نرخ را نشان میدهد.
چه کارخانههایی ناودانی 10 با وزن 37 کیلو تولید میکنند؟
عمده تولید نوع سبک 37 کیلوگرمی مربوط به کارخانههای نورد منطقهای مانند شکفته مشهد، فولاد البرز و برخی نوردهای غرب کشور است. نوع فابریک 52 کیلویی مربوط به ذوب آهن اصفهان و ناب تبریز است. برند دقیق موجود در انبار قابل استعلام است.
آیا ناودانی 10 قابلیت جوشکاری دارد؟
بله، ناودانی 10 با جنس فولاد St37 قابلیت جوشکاری با الکترود E6013 و E7018 را دارد. برای اتصالات باربر، جوش با پیشگرم توصیه میشود. جوش دو شاخه ناودانی به یکدیگر برای ساخت باکس مرکب رایج است و کاربرد گستردهای در سازههای صنعتی دارد.
تحویل بار در چه محلهایی امکانپذیر است؟
تحویل بار بهصورت درب بنگاه تهران، درب کارخانه یا حمل مستقیم به درب کارگاه امکانپذیر است. هزینه حمل بر اساس فاصله، وزن بار و نوع خودرو محاسبه میشود. رادمان آهن با ناوگان حمل هماهنگ همکاری دارد و میتواند بار را به سراسر کشور ارسال کند.
چگونه از اصالت ناودانی خریداری شده مطمئن شویم؟
اصالت محصول با بررسی مهر برجسته کارخانه روی جان ناودانی، فاکتور رسمی، بارنامه و در صورت درخواست، گواهی آنالیز شیمیایی قابل تایید است. برای پروژههای حساس، ارائه برگ کوره از تولیدکننده الزامی است. رادمان آهن این اسناد را بههمراه بار ارائه میکند.
آیا امکان خرید تعداد کم (مثلاً 5 شاخه) وجود دارد؟
بله، خرید شاخهای امکانپذیر است اما ممکن است قیمت هر کیلو کمی بالاتر از خرید بندیل باشد. برای سفارشهای کمتر از 500 کیلوگرم، هزینه حمل بهصورت جداگانه محاسبه میشود. حداقل سفارش برای برخی از انبارها ممکن است متفاوت باشد.
تلورانس وزن ناودانی چقدر است؟
تلورانس وزنی مجاز در بازار حدود 3± درصد است. یعنی هر شاخه ممکن است بین 36 تا 38 کیلوگرم وزن داشته باشد. وزنکشی نهایی هنگام بارگیری با ترازوی باسکول انجام میشود و مبنای فاکتور نهایی است.
نتیجهگیری
ناودانی 10 با وزن 37 کیلوگرم یک انتخاب اقتصادی و کاربردی برای پروژههای سازههای سبک، اتصالات صنعتی و کاربردهای عمومی ساختمانی است. با شناخت درست از تفاوتهای این محصول با نوع فابریک و همچنین با انتخاب کارخانه معتبر، میتوانید هم صرفه اقتصادی داشته باشید و هم نیاز فنی پروژه را تامین کنید.
برای دریافت مشاوره تخصصی، استعلام قیمت روز و ثبت سفارش، با کارشناسان رادمان آهن تماس بگیرید. تیم فنی این مجموعه آماده است تا با توجه به بار طراحی و شرایط پروژه شما، بهترین گزینه از میان محصولات خانواده ناودانی را پیشنهاد دهد.
