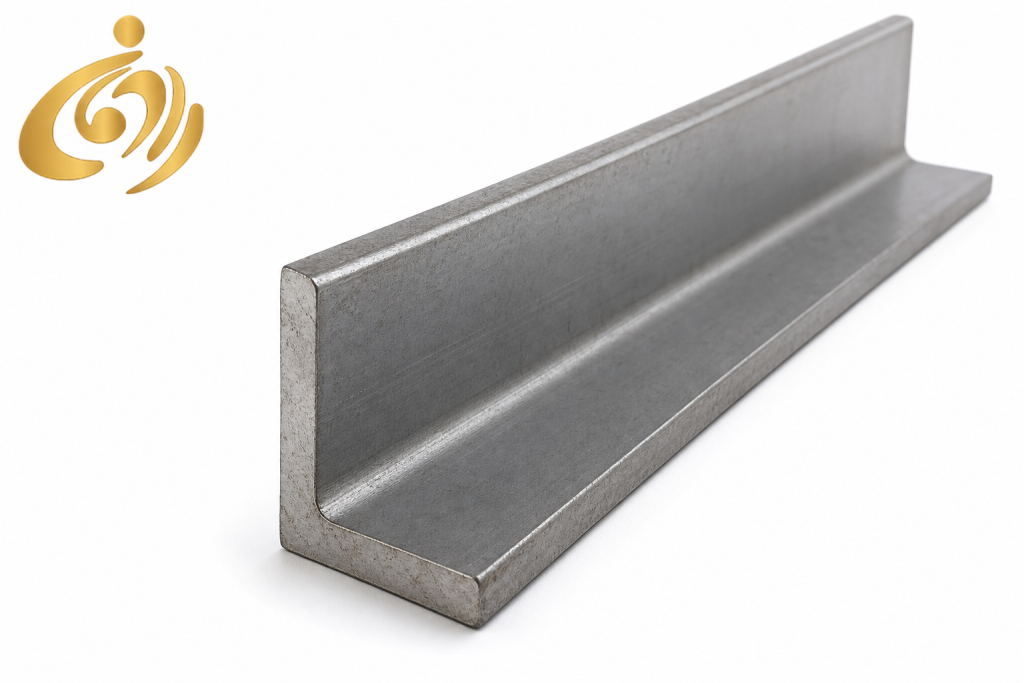

نبشی 10 | 88 کیلوگرم

نام محصول: نبشی 10 | 88 کیلوگرم

مشخصات: بال ۱۰۰×۱۰۰ میلی‌متر، ضخامت اسمی ۱۰، طول ۶ متر، فابریک

کارخانه: شکفته مشهد / ناب تبریز

وضعیت: استعلام موجودی

کاربرد شاخص: اتصالات اسکلت، مهار، خرپا و شاسی‌کشی

نبشی 10 | 88 کیلوگرم به چه معناست؟

نبشی ۱۰ مقطع فولادی L شکل با سایز اسمی ۱۰ سانتی‌متر است و عدد ۸۸ کیلو به وزن اسمی هر شاخه اشاره دارد؛ بال‌ها ۱۰۰×۱۰۰ میلی‌متر، ضخامت اسمی ۱۰ و طول متداول ۶ متر است.

وزن هر متر از تقسیم وزن شاخه بر طول آن به دست می‌آید:

وزن هر متر = وزن شاخه ÷ طول شاخه

۸۸ ÷ ۶ = ۱۴٫۶۷ کیلوگرم

بنابراین وزن متری این قلم حدود ۱۴٫۷ کیلوگرم است؛ کمی پایین‌تر از اشتال مرجع L100×100×10 با حدود ۱۵٫۱ کیلوگرم در هر متر که در تلورانس تولید داخل متداول است. مبنای تسویه باید وزن باسکول یا توافق مکتوب در فاکتور باشد. وضعیت صفحه در زمان بررسی ناموجود بود؛ برای خرید باید موجودی و مشخصات بار استعلام شود.

چرا وزن شاخه مهم‌تر از سایز اسمی است؟

دو شاخه هم‌سایز می‌توانند ضخامت و وزن متفاوت داشته باشند و ظرفیت اتصال هر دو با وزن تغییر می‌کند. نبشی ۱۰ در بازار با وزن‌های مختلف عرضه می‌شود و همین صفحه نیز قلم ۸۸ کیلو را از سایر اوزان جدا کرده است. به همین دلیل وزن شاخه، طول و ضخامت باید کنار هم در فاکتور ثبت شود تا تسویه بر مبنای روشنی انجام گیرد.

نبشی ۱۰ در چه کاربردهایی مصرف می‌شود؟

نبشی ۱۰ در اتصالات اسکلت فولادی، مهار دیوار، اعضای خرپا، شاسی‌کشی و قاب‌بندی فلزی مصرف می‌شود و سایزی میانی میان نبشی‌های سبک و سنگین است؛ انتخاب نهایی هر کاربرد باید طبق نقشه انجام شود.

کاربردهای اصلی این سایز عبارت‌اند از: اتصال تیر به ستون و لقمه‌های بادبند، مهار دیوار و وال‌پست سبک، اعضای خرپا، شاسی دستگاه و قاب‌بندی فلزی. برای کارهای ظریف مانند قفسه سبک، سایزهای ۳ تا ۶ کافی است؛ برای اتصالات سنگین اسکلت نیز باید سراغ سایز ۱۲ رفت.

درباره جزئیات اجرایی مهار دیوار، راهنمای نقش وال‌پست در مقاومت سازه را بخوانید تا مقطع درست وال‌پست را پیش از سفارش بشناسید و در تحویل، ناظر بار را به دلیل مغایرت مقطع مرجوع نکند.

آیا نبشی ۱۰ برای وال‌پست مناسب است؟

برای مهارهای سبک و دیوارهای کوتاه مصرف می‌شود، اما برای دیوار بنایی جدی معمولاً ناودانی انتخاب اول است. اگر نقشه مقطع دیگری تعیین کرده، جایگزینی نکنید؛ نوع مقطع و فاصله مهارها باید از نقشه مصوب استخراج شود و هر تغییری تأیید کتبی طراح را لازم دارد.

مزایا و محدودیت‌های نبشی ۱۰ چیست؟

مزیت اصلی این سایز ترکیب وزن متعادل، جوش‌پذیری مناسب و تنوع کاربرد از اسکلت تا شاسی‌کشی است و محدودیت اصلی آن، نامناسب بودن برای اعضای اصلی باربر مانند تیر و ستون است؛ نبشی ۱۰ عضو کمکی و اتصالی است نه جایگزین تیرآهن.

مزایا: وزن ۸۸ کیلویی که جابه‌جایی، برش و سوراخ‌کاری را نسبت به سایز ۱۲ آسان‌تر می‌کند؛ جوش‌پذیری مناسب با الکترود متداول بازار؛ تنوع مصرف از اسکلت تا صنایع فلزی و تأسیسات؛ و امکان استفاده در پروژه‌هایی که مقطع میانی لازم دارند.

محدودیت‌ها: نامناسب برای تیر و ستون و هر عضو اصلی باربر؛ خیز در دهانه بلند بدون مهار جانبی؛ ظرفیت اتصال کمتر از سایز ۱۲ در گره‌های پرنیرو؛ و طول ۶ متری که برای دهانه‌های بلند، وصله و پرت برش ایجاد می‌کند.

برای انتخاب روش اتصال و الکترود درست، راهنمای روش‌های جوشکاری و اتصال آهن‌آلات را مطالعه کنید تا جوش اتصالات حساس با آماده‌سازی درست اجرا شود.

مهم‌ترین محدودیت نبشی ۱۰ در باربری چیست؟

ظرفیت خمشی پایین مقطع L در برابر تیرآهن و مقاطع بسته است. این مقطع در دهانه بلند دچار خیز می‌شود و نباید جای تیر سقف یا ستون بنشیند؛ چنین جایگزینی ایمنی سازه را پایین می‌آورد و در پروژه‌های دارای ناظر، مردود شدن اتصال را به دنبال دارد.

تفاوت نبشی ۱۰ با نبشی ۱۲ و نبشی ۸ چیست؟

تفاوت نبشی ۱۰ با سایزهای هم‌خانواده در ابعاد بال، وزن شاخه و ظرفیت اتصال است؛ نبشی ۱۰ با وزن اسمی ۸۸ کیلو سبک‌تر از نبشی ۱۲ و سنگین‌تر از نبشی ۸ است.

نبشی ۱۲ با وزن ۱۲۵ کیلو یک پله بالاتر است و برای گره‌های پرنیرو و دهانه‌های بزرگ‌تر انتخاب می‌شود. جابه‌جایی از سایز ۱۰ به ۱۲ حدود ۳۷ کیلو به وزن هر شاخه اضافه می‌کند؛ ارتقای سایز در پروژه‌های پرشاخه باید با دلیل فنی همراه باشد.

نبشی ۸ با وزن ۵۶ کیلو حدود ۳۲ کیلو از این محصول سبک‌تر است و مخصوص اتصالات سبک و قاب‌بندی محسوب می‌شود؛ وضعیت صفحه آن در زمان بررسی موجود بود، پس می‌تواند در شرایط اضطراری و با تأیید طراح، جایگزین موقت باشد.

چه زمانی نبشی ۱۲ به‌جای نبشی ۱۰ لازم است؟

وقتی نقشه سایز ۱۲ را درج کرده، نیروی گره اتصال بالاست یا دهانه مهار بلند است. اما اگر طراح سایز ۱۰ را کافی دانسته، ارتقای خودسرانه به سایز ۱۲ فقط وزن بار را بالا می‌برد؛ در هر دو جهت، تغییر سایز بدون تأیید کتبی طراح خطاست و مسئولیت فنی آن با خریدار خواهد بود.

تفاوت نبشی ۱۰ با ناودانی و سپری چیست؟

نبشی ۱۰ مقطعی L شکل برای گوشه و اتصال است، ناودانی مقطعی U شکل برای مهار دیوار و تیرچه، و سپری مقطعی T شکل برای اعضای سبک؛ هر سه جای یکدیگر را نمی‌گیرند.

ناودانی ۱۲ با وزن ۶۳ کیلو با هندسه متفاوت برای مهار دیوار و تیرچه کرومیت به کار می‌رود. در صفحه آن، طول ۶ متری، استاندارد سبک و محل حمل بنگاه مشهد ثبت شده است.

سپری ۴ با وزن ۱۶ کیلو مقطعی T شکل و بسیار سبک‌تر برای کلاف‌بندی و قاب‌های سبک است. برای شناخت رفتار این مقاطع، مطلب تفاوت نبشی و سپری در سازه‌های فلزی را بخوانید تا در خرید، مقطع اشتباه جای مقطع نقشه ننشیند.

نبشی ۱۰ بخریم یا ناودانی ۱۲؟

برای اتصال گوشه و عضو خرپایی، سایز ۱۰ را بخرید و برای مهار دیوار بنایی و تیرچه، ناودانی ۱۲. وزن شاخه ناودانی ۱۲ حدود ۶۳ کیلو است، بنابراین مقایسه هر شاخه با هر شاخه گمراه‌کننده می‌شود.

چگونه سایز و وزن مناسب نبشی را انتخاب کنیم؟

برای انتخاب سایز نبشی ابتدا نقشه و لیستوفر را مبنا قرار دهید، سپس وزن ۸۸ کیلو را با طول ۶ متر و ضخامت اسمی ۱۰ تطبیق دهید و در پایان موجودی بار را بررسی کنید؛ خرید بدون نقشه در سایزهای میانی معمولاً به کسری بار یا خرید اضافه منجر می‌شود.

روش انتخاب: استخراج سایز و تعداد از نقشه و لیستوفر، تطبیق وزن شاخه با طول اعلامی فروشنده، مشخص کردن نوع بال و نیاز به فابریک یا پرسی، و بررسی کارخانه و مشخصات بار.

برای مقایسه وزن سایزهای مختلف، صفحه نبشی در مشهد را بررسی کنید و فهرست اقلام را در دسته‌بندی نبشی فروشگاه ببینید.

وزن و ابعاد نبشی ۱۰ چگونه کنترل می‌شود؟

وزن نبشی ۱۰ با باسکول، طول شاخه با متر و ضخامت بال با کولیس کنترل می‌شود و نتیجه با فاکتور و وزن اسمی ۸۸ کیلو تطبیق داده می‌شود؛ هر مغایرتی پیش از تخلیه کامل و امضای رسید باید صورت‌جلسه و به فروشنده اعلام شود.

ترتیب کنترل در مقصد: شمارش شاخه‌ها و تطبیق با فاکتور، متر کردن طول چند شاخه، کولیس گرفتن ضخامت بال، کنترل تاب روی سطح صاف، و ثبت عدد باسکول در رسید. شاخه تاب‌دار را مرجوع کنید، چون در اتصال جوشی تنش اضافه می‌سازد و در قاب‌بندی، گونیا را خراب می‌کند.

تلورانس قابل قبول وزن شاخه چقدر است؟

عدد قطعی تلورانس در صفحه فروشگاه ثبت نشده است. در استعلام مشخص کنید تسویه با باسکول است یا وزن اسمی، و توافق را در فاکتور بنویسید.

کارخانه و استاندارد نبشی ۱۰ چگونه بررسی می‌شود؟

کارخانه نبشی ۱۰ از نوع شکفته مشهد یا ناب تبریز است که تولیدکنندگان متداول نبشی در بازار ایران محسوب می‌شوند، استاندارد تولید INSO 13968-1 و گرید فولاد ST37 ساختمانی است؛ چون فیلد کارخانه در صفحه فروشگاه مقدار نامرتبط «نبشی» را نشان می‌دهد، نام کارخانه باید در استعلام روز، فاکتور و پلاک حک‌شده روی بار بررسی شود.

نام کارخانه را پیش از سفارش استعلام کنید، در پیش‌فاکتور درج کنید و در تحویل، پلاک روی شاخه را با فاکتور تطبیق دهید. در پروژه‌هایی که ناظر دارد، سرتیفیکیت یا آنالیز بخواهید و شماره ذوب را در رسید ثبت کنید.

استاندارد INSO 13968-1 معادل ملی GOST 8509 برای نبشی بال مساوی است و گرید ST37 فولاد ساختمانی کم‌کربن با جوش‌پذیری مناسب، معادل S235JR، برای اتصالات جوشی کاربرد دارد.

چرا فیلد کارخانه صفحه مقدار «نبشی» را نشان می‌دهد؟

چون در ثبت مشخصات صفحه، نام خانواده محصول به‌جای نام تولیدکننده درج شده است. نبشی، ناودانی و تیرآهن خانواده محصول‌اند نه کارخانه؛ این خطای ثبتی را ملاک قرار ندهید و کارخانه واقعی بار را فقط از استعلام و پلاک روی شاخه بپذیرید.

خرید شاخه‌ای بهتر است یا بندیل؟

اگر مصرف شما زیر چند شاخه است خرید شاخه‌ای منطقی‌تر است و اگر پروژه چندصد کیلو به بالا مصرف دارد، خرید بندیل معمولاً از نظر حمل و یکدستی بار مناسب‌تر است؛ تعداد شاخه هر بندیل حدود ۲۳ تا ۲۸ شاخه است.

مصرف خرد با خرید شاخه‌ای و مصرف چندصد کیلو به بالا با بندیل پوشش داده می‌شود؛ بار بندیل یکدست‌تر است و کرایه حمل بهتر سرشکن می‌شود. پیش از تأیید بندیل، تسمه را باز کنید و دو تا سه شاخه از میان آن را از نظر تاب، ضخامت و پلاک کنترل کنید.

بندیل نبشی ۱۰ چند شاخه است؟

با وزن متداول بندیل ۲ تا ۲٫۵ تن و وزن ۸۸ کیلویی هر شاخه، هر بندیل حدود ۲۳ تا ۲۸ شاخه دارد. در استعلام هم تعداد شاخه و هم وزن بندیل را بپرسید و با ظرفیت خودرو تطبیق دهید تا اضافه‌بار پیش نیاید.

حمل و تحویل نبشی ۱۰ چگونه انجام می‌شود؟

این محصول به دلیل شاخه‌های ۶ متری و وزن ۸۸ کیلویی هر شاخه باید با خودرو متناسب با طول بار، تسمه‌کشی ضربدری و هماهنگی قبلی حمل شود و در مقصد، تعداد شاخه، سلامت بال‌ها و وزن باسکول پیش از امضای رسید کنترل شود.

خودرو را متناسب با طول ۶ متر انتخاب کنید و تسمه‌کشی را ضربدری و محکم انجام دهید تا شاخه‌ها جابه‌جا نشوند. مبدأ بار در مشهد، محدوده توس ۳ و ۵ اعلام شده و ارسال به شهرستان با باربری هماهنگ می‌شود.

درباره دپو و جلوگیری از زنگ‌زدگی، مطلب نکات حمل و انبارداری آهن‌آلات را بخوانید و اگر برش لازم دارید، شرایط خدمات اجرت برش را بررسی کنید تا ابعاد لیستوفر پیش از ارسال آماده شود.

هنگام تحویل بار چه مواردی کنترل شود؟

تعداد شاخه‌ها، طول با متر، تاب و سلامت بال‌ها، پلاک کارخانه و وزن باسکول در برابر فاکتور. هر مغایرتی را با عکس و عدد ثبت و در رسید قید کنید؛ رسید بدون قید مغایرت بعداً قابل پیگیری نیست.

خرید این سایز در چه زمانی مناسب نیست؟

خرید این سایز وقتی مناسب نیست که نقشه سایز دیگری خواسته، عضو بار اصلی می‌برد، بودجه بدون متره بسته شده یا محصول ناموجود است و پروژه عجله دارد.

این خرید توصیه نمی‌شود وقتی: نقشه سایز دیگری خواسته؛ عضو موردنظر تیر یا ستون است؛ متره ندارید و تعداد حدسی است؛ یا انبار سرپوشیده ندارید. اگر پروژه عجله دارد، جایگزینی سایز را با تأیید کتبی طراح پیگیری کنید.

سناریوهای واقعی خرید نبشی ۱۰ چیست؟

سناریوهای خرید نبشی ۱۰ شامل مهار دیوار، خرپای سوله سبک، شاسی کارگاهی، ترکیب بار شهرستانی و قاب‌بندی نماست و در هر سناریو مشکل، تصمیم، معیار و نتیجه مشخص شده است.

سازنده ساختمان مسکونی برای مهار دیوار چه باید سفارش دهد؟

مشکل: سازنده برای مهار دیوار پیرامونی بین نبشی ۱۰ و ناودانی مردد است. تصمیم: استخراج مقطع از نقشه و سفارش سایز ۱۰ فقط برای مهارهای تأییدشده. معیار: تطبیق فاکتور با نقشه و کنترل پلاک در تحویل. نتیجه: پذیرش بار توسط ناظر بدون مرجوعی و بدون توقف کار.

پیمانکار سوله سبک برای خرپا چه تصمیمی بگیرد؟

مشکل: اعضای خرپا به مقطع متعادل نیاز دارند اما کرایه شهرستان بالاست و بار کم، حمل دربستی را دشوار می‌کند. تصمیم: خرید بندیل سایز ۱۰ همراه سایر مقاطع در یک خودرو. معیار: کرایه حمل و کنترل تاب پیش از بارگیری. نتیجه: کاهش هزینه حمل و یکدستی ذوب اعضا.

کارگاه صنعتی برای شاسی دستگاه چه کند؟

مشکل: شاسی دستگاه لرزش دارد و مقطع ضعیف پس از مدتی شل می‌شود. تصمیم: خرید چند شاخه برای نمونه‌سازی و خرید اصلی پس از تأیید. معیار: تست جوش و کنترل تاب پس از مونتاژ. نتیجه: حذف ریسک برگشت بار عمده.

خریدار شهرستانی چگونه حمل را مدیریت کند؟

مشکل: نیاز به ۱۲ شاخه است که حدود ۱٬۰۵۶ کیلو وزن دارد و حمل دربستی به‌صرفه نیست. تصمیم: ترکیب بار با سایر اقلام یا استفاده از خرده‌بار مسیر. معیار: مقایسه روش‌های حمل. نتیجه: انتخاب حالت مناسب‌تر و ثبت مشخصات در فاکتور.

مجری نما برای قاب‌بندی چه انتخابی داشته باشد؟

مشکل: قاب نما باید صلب باشد اما وزن اضافه، بار مرده نما را بالا می‌برد. تصمیم: سایز ۱۰ در قاب‌های اصلی و سایز کوچک‌تر در اعضای فرعی. معیار: صورت‌جلسه تفکیک اعضا و تطبیق با نقشه نما. نتیجه: صلبیت کافی بدون وزن اضافه.

چک‌لیست نهایی خرید چیست؟

چک‌لیست خرید این محصول شامل تطبیق سایز با نقشه، استعلام وزن و طول، مشخص شدن کارخانه، تعیین شاخه‌ای یا بندیل، هماهنگی حمل و کنترل بار در تحویل است.

پیش از سفارش این موارد را بررسی کنید: تطبیق سایز با نقشه؛ استعلام وزن و طول و نوع بال؛ درج کارخانه در پیش‌فاکتور؛ انتخاب شاخه‌ای یا بندیل؛ هماهنگی حمل و تخلیه؛ دریافت مشخصات مکتوب از واحد فروش؛ و کنترل بار در تحویل.

اگر حتی یک بند نامشخص ماند، خرید سایز ۱۰ را نهایی نکنید؛ بیشتر اختلاف‌ها از سایز حدسی، وزن نامشخص و رسید کنترل‌نشده شروع می‌شود.

جدول مشخصات

مقادیر دارای منبع بازار یا اشتال، عرف استاندارد هستند و در استعلام نهایی با بار موجود تطبیق داده می‌شوند.

جدول مقایسه‌ای

پرسش‌های متداول

وزن هر شاخه نبشی ۱۰ چقدر است؟

وزن اسمی هر شاخه طبق عنوان محصول ۸۸ کیلوگرم است. این عدد وزن مبنای سفارش است و وزن واقعی باید با باسکول کنترل و با فاکتور تطبیق داده شود. وزن هر متر حدود ۱۴٫۷ کیلوگرم محاسبه می‌شود و روش تسویه وزنی باید پیش از خرید در فاکتور مشخص شود.

نبشی ۱۰ ساخت کدام کارخانه است؟

نام کارخانه این قلم در صفحه فروشگاه به‌درستی ثبت نشده و فیلد کارخانه مقدار «نبشی» را نشان می‌دهد که نام خانواده محصول است. تولیدکنندگان متداول این سایز در بازار، شکفته مشهد و ناب تبریز هستند. کارخانه را در استعلام بپرسید و در تحویل، پلاک حک‌شده روی شاخه را با فاکتور تطبیق دهید.

طول شاخه نبشی ۱۰ چند متر است؟

طول متداول شاخه این سایز در بازار ۶ متر است و وزن هر متر حدود ۱۴٫۷ کیلوگرم از تقسیم ۸۸ بر ۶ به دست می‌آید. طول را در استعلام تأیید کنید و خودروی حمل را متناسب با همان طول انتخاب کنید. اگر برش به ابعاد خاص نیاز دارید، اندازه‌ها را از لیستوفر استخراج کنید و شرایط برش را پیش از سفارش هماهنگ کنید.

تفاوت نبشی ۱۰ با نبشی ۱۲ چیست؟

تفاوت در ابعاد بال، وزن شاخه و ظرفیت اتصال است؛ نبشی ۱۰ با وزن اسمی ۸۸ کیلو حدود ۳۷ کیلو از نبشی ۱۲ با وزن ۱۲۵ کیلو سبک‌تر است و برای اتصالات با بار متوسط مناسب‌تر محسوب می‌شود. انتخاب میان این دو باید طبق نقشه انجام شود و تغییر سایز بدون تأیید کتبی طراح، مسئولیت فنی آن را به خریدار منتقل می‌کند.

آیا نبشی ۱۰ برای وال‌پست مناسب است؟

برای مهارهای سبک وال‌پست و دیوارهای کوتاه مصرف می‌شود، اما برای دیوار بنایی جدی معمولاً ناودانی انتخاب اول کارگاه‌هاست. اگر نقشه مقطع وال‌پست را مشخص کرده، همان مقطع را بخرید و جایگزینی نکنید. ارتفاع دیوار، نوع دیوار و فاصله مهارها تعیین می‌کند که این سایز کافی است یا باید سراغ مقطع دیگری رفت.

خرید بندیل نبشی ۱۰ مناسب‌تر است یا شاخه‌ای؟

برای مصرف خرد و تعمیرات، خرید شاخه‌ای منطقی‌تر است و برای پروژه با مصرف چندصد کیلو به بالا، خرید بندیل به دلیل یکدستی بار و سرشکن شدن حمل معمولاً مناسب‌تر است. هر بندیل حدود ۲۳ تا ۲۸ شاخه دارد و تعداد دقیق باید استعلام گرفته شود. در تحویل بندیل، نمونه‌ای از میان آن را کنترل کنید.

هنگام تحویل بار نبشی ۱۰ چه مواردی کنترل شود؟

تعداد شاخه‌ها، طول با متر، تاب و سلامت بال‌ها به‌صورت چشمی، پلاک کارخانه روی شاخه و وزن باسکول در برابر فاکتور. هر مغایرتی را با عکس و عدد ثبت و در رسید قید کنید. رسید امضاشده بدون قید مغایرت بعداً قابل پیگیری نیست، پس کنترل را پیش از امضا و پیش از تخلیه کامل انجام دهید.

آیا نبشی ۱۰ در حال حاضر موجود است؟

در زمان بررسی این صفحه، وضعیت محصول ناموجود ثبت شده بود. برای اطلاع از شارژ مجدد، با واحد فروش تماس بگیرید تا زمان تأمین را اعلام کند. اگر پروژه عجله دارد، هم‌زمان استعلام سایز جایگزین را با تأیید کتبی طراح پیگیری کنید و خرید را به پارت اضطراری و اصلی تقسیم کنید.

چگونه از اصالت بار نبشی ۱۰ مطمئن شویم؟

نام کارخانه را در استعلام بپرسید و در پیش‌فاکتور درج کنید، سپس پلاک روی شاخه را با فاکتور تطبیق دهید و وزن باسکول را با وزن فاکتور مقایسه کنید. در پروژه‌هایی که ناظر دارد، سرتیفیکیت یا آنالیز را درخواست کنید. خرید بدون فاکتور رسمی و بدون مشخصات مکتوب، امکان پیگیری مغایرت را از بین می‌برد.

نبشی ۱۰ با وزن اسمی ۸۸ کیلو برای اتصالات اسکلت، مهار، خرپا و شاسی‌کشی که به سایز میانی با تعادل وزن و مقاومت نیاز دارند انتخاب مناسبی است، به‌شرط آنکه سایز با نقشه تطبیق داده شود، وزن و طول استعلام گرفته شود و خرید با مشخصات مکتوب انجام گیرد.

اگر نقشه شما سایز ۱۰ را تأیید کرده، مشخصات بار شامل تعداد شاخه، طول، کارخانه و مقصد را آماده کنید و از واحد فروش درباره موجودی و زمان تأمین استعلام بگیرید.
