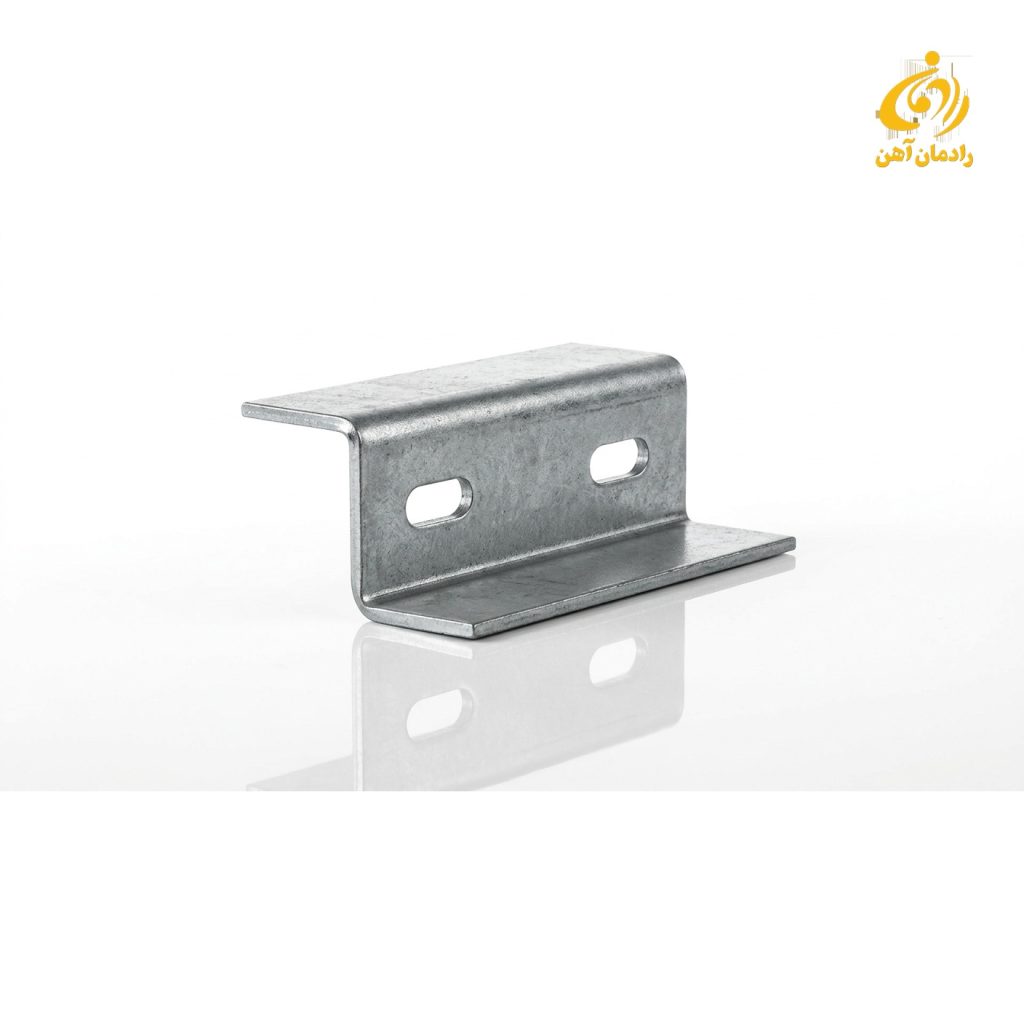

پروفیل استپ زد 2.5 میلی متر

استپ زد 2.5 میلی متر یکی از قطعات حیاتی، مقاوم و مهندسی در زیرسازی پوشش سقف‌های شیب‌دار، سالن‌های تولیدی و سازه‌های فولادی سوله به شمار می‌رود. این قطعه به صورت اختصاصی برای مهار و تثبیت پروفیل‌های Z شکل (پرلین) بر روی رفترها و تیرهای اصلی طراحی شده است. ضخامت 2.5 میلی‌متری این محصول، تعادلی بهینه میان صلبیت اتصال و وزن کلی سقف پدید می‌آورد و در برابر بارهای جانبی شدید باد و تکان‌های لرزه‌ای، پایداری اتصالات سقف را تضمین می‌کند. شرکت بازرگانی رادمان آهن به عنوان مرجع تخصصی تأمین آهن‌آلات ، شرایط تأمین مستقیم این بست‌های مهندسی را همراه با تضمین اصالت ورق و کنترل کیفی مهیا کرده است.

پروفیل استپ زد 2.5 میلی متر چیست و چه کاربردهایی در سقف سازه دارد؟

پروفیل استپ زد ۲.۵ میلی متر قطعه‌ای فرم‌یافته از ورق فولادی مقاوم با ضخامت دو و نیم میلی‌متر است که با هندسه نشیمن و لبه‌های پرلین Z منطبق بوده و وظیفه جلوگیری از لغزش، واژگونی و جابه‌جایی عرضی پرلین‌ها را بر روی شیب سقف بر عهده دارد.

در طراحی سقف‌های صنعتی و سوله‌های با دهانه عریض، پروفیل‌های Z به موازات خطالراس سقف چیده می‌شوند تا بارهای ناشی از پوشش ساندویچ‌پنل یا ورق گالوانیزه، برف و باد را دریافت کرده و به قاب‌های اصلی انتقال دهند. به علت هندسه نامتقارن مقطع Z، بارهای عمودی به نیروهای لغزشی در امتداد شیب سقف تبدیل می‌شوند. در این شرایط، استپ زد ۲.۵ میلی‌متری به عنوان یک تکیه‌گاه موضعی صلب، این نیروهای برشی را مهار کرده و مانع از واژگونی پرلین بر روی بال تیر می‌گردد. ضخامت ۲.۵ میلی‌متر مقاومت تسلیم بالایی ایجاد می‌کند تا در مناطق بادخیز، لرزش‌های متناوب پوشش سقف منجر به لهیدگی یا باز شدن زاویه اتصال نگردد.

چه تفاوتی میان استپ زد 2.5 میلی متر با ضخامت‌های 2 و 3 میلی متر وجود دارد؟

تفاوت بنیادین در مقاومت خمشی، سختی اتصال و هزینه پروژه است؛ ضخامت ۲.۵ میلی‌متر گزینه‌ای استاندارد است که از ضعف‌های کمانشی ضخامت ۲ میلی‌متر در دهانه‌های بادخیز جلوگیری کرده و نسبت به ضخامت ۳ میلی‌متر سبک‌تر و اقتصادی‌تر است.

در محاسبات سازه، هماهنگی سختی اتصال با سختی مقطع پرلین اهمیت بالایی دارد. چنانچه ضخامت پرلین Z مصرفی برابر با ۲ یا ۲.۵ میلی‌متر باشد، انتخاب استپ زد با ضخامت ۲.۵ میلی‌متر سختی اتصال را فراتر از مقطع متصل‌شونده قرار می‌دهد و تمرکز تنش را دفع می‌کند. ضخامت‌های ۲ میلی‌متر ممکن است در بادهای سهمگین دچار بازشدگی زاویه خم شوند و ضخامت‌های ۳ میلی‌متر نیز وزن و هزینه غیرضروری به اسکلت تحمیل می‌کنند. بنابراین ضخامت ۲.۵ میلی‌متر پرمصرف‌ترین انتخاب مهندسی در سوله‌سازی مدرن به شمار می‌آید. برای مقایسه اتصالات باربر سقف می‌توانید مشخصات تیرآهن ساختمانی را بررسی کنید تا تفاوت رفتار اتصالات سبک با مقاطع سنگین نورد گرم مشخص گردد.

ابعاد، ضخامت ورق و کیفیت ساخت استپ زد چگونه ارزیابی می‌شود؟

ارزیابی فنی از طریق سنجش کولیسی ضخامت ۲.۵ میلی‌متری ورق، بررسی زاویه خم ۹۰ درجه بدون ترک‌های موضعی، انطباق فاصله سوراخ‌های لوبیایی با شابلون‌های مهندسی و کیفیت پوشش سطحی انجام می‌پذیرد.

ورق پایه مصرفی برای تولید استپ زد باید از نوع نورد گرم گرید ST37 استاندارد باشد تا در فرآیند فرم‌دهی سرد، تنش‌های کششی موجب ایجاد موترک در خط خم نشود. ناظر پروژه در مرحله پذیرش بار، ضخامت ورق را در چندین نقطه از مقطع با کولیس دیجیتال می‌سنجد؛ هرگونه افت ضخامت به زیر ۲.۳۵ میلی‌متر نشان‌دهنده استفاده از ورق غیراستاندارد است. سوراخ‌های تعبیه‌شده بر روی بال‌های این قطعه باید به فرم لوبیایی دقیق و با دستگاه‌های پانچ هیدرولیک یا لیزر برش خورده باشند تا امکان رگلاژ در جهت طولی و انطباق کامل با سوراخ‌های پرلین Z بدون نیاز به گشاد کردن دستی در ارتفاع فراهم باشد.

کیفیت تولید کارخانه‌ای و متالورژی استپ زد چگونه بررسی می‌شود؟

تطابق ورق با استانداردهای متالورژی ST37، کنترل شعاع خم متناسب با ضخامت، عدم وجود پلیسه در لبه‌های برش‌خورده و کیفیت لایه‌نشانی گالوانیزه یا ضدزنگ، ملاک‌های اصلی تأیید کالا هستند.

کارخانجات معتبر ورق‌های موردنیاز را از نوردکاران برتر تأمین می‌کنند تا ناخالصی‌های فسفر و گوگرد در حداقل ممکن کنترل شود. در فرآیند پرس برک، استفاده از سنبه و ماتریس دقیق موجب می‌شود زاویه خم کاملاً تیز و بدون اعوجاج شکل بگیرد. پس از مرحله فرم‌دهی، قطعات از نظر پلیسه‌برداری لبه‌ها بررسی می‌شوند تا هنگام مونتاژ کارگاهی دستکش یا دستان تکنسین‌های نصب آسیب نبیند. در صورتی که سفارش از نوع گالوانیزه گرم باشد، پیوستگی پوشش محافظ فلز روی و ضخامت حداقل ۴۰ تا ۵۰ میکرون تست می‌گردد تا از مقاومت آن در محیط‌های صنعتی اطمینان حاصل شود.

خرید عددی یا کارتنی استپ زد چه مزایایی برای خریدار دارد؟

خرید کارتنی در تعداد مشخص موجب حفاظت از لبه‌های قطعه در طول جابه‌جایی، شمارش سریع و دقیق در زمان تخلیه کارگاهی و جلوگیری از پراکندگی و مفقودی اتصالات در کارگاه می‌شود.

پروژه‌های صنعتی بسته به طول سالن و فواصل قاب‌ها به صدها یا هزاران عدد استپ زد نیاز دارند. عرضه این اتصالات در کارتن‌های محکم ۵۰ یا ۱۰۰ عددی، فرآیند بالابری به ارتفاع سقف را با سبدهای کارگاهی تسهیل کرده و سرعت نصب را چند برابر می‌کند. در مقابل، خریدهای بدون بسته‌بندی یا فله‌ای، علاوه بر احتمال دفرمه شدن لبه‌ها در زیر باربند کامیون، باعث اتلاف وقت پرسنل برای شمارش تک‌تک قطعات در مقصد می‌گردد. رادمان آهن برای پروژه‌های خرد، امکان خرید به صورت عددی دقیق را نیز در کنار سفارش‌های عمده کارتنی در فروشگاه رادمان آهن فراهم کرده است.

چه عواملی بر نوسان نرخ بازار استپ زد اثر می‌گذارند و شیوه استعلام چگونه است؟

نوسانات قیمت ورق سیاه در بورس کالا، اجرت برش‌کاری و فرم‌دهی پرس برک، نرخ پوشش گالوانیزه گرم، هزینه بسته‌بندی و کرایه حمل بار جاده‌ای، بهای روزانه این محصول را مشخص می‌کنند.

به دلیل وابستگی مستقیم استپ زد به بهای پایه ورق فولادی و نوسانات مداوم بازار فلزات، درج ارقام ریالی ثابت در متون و کاتالوگ‌ها معتبر نبوده و رسمیت مهندسی ندارد. سازندگان سوله و کارفرمایان پروژه‌ها می‌توانند جهت بررسی نبض بازار و شاخص‌های فولادی به صفحه قیمت روز آهن آلات مراجعه کرده و به منظور دریافت پیش‌فاکتور رسمی، اعلام تیراژ دقیق و هماهنگی ارسال سریع بار با شماره‌های واحد فروش رادمان آهن تماس تلفنی حاصل فرمایند.

چه زمانی استفاده از استپ زد 2.5 میلی متر مناسب نیست؟

در سازه‌هایی با سقف دال بتنی یکپارچه، تیرچه‌های بتنی صلب، یا سقف‌هایی که از مقاطع قوطی و تیرآهن به عنوان زیرسازی نهایی استفاده می‌کنند، نیازی به این اتصال نخواهد بود.

استپ زد به صورت انحصاری برای ویژگی‌های هندسی مقطع Z و بال‌های نامتقارن آن مهندسی شده است. اگر در طراحی سقف از پروفیل‌های قوطی مربعی نظیر قوطی ۲×۱۰۰×۱۰۰ | ۳۸کیلو یا قوطی ۲×۶۰×۶۰ | ۲۲.۵کیلو به عنوان پرلین استفاده شود، نشیمن اتصال کاملاً تخت بوده و نیازی به استپ زد نخواهد بود. همچنین در سیستم‌های سقف با بارهای متمرکز فوق‌سنگین صنعتی که از پرلین‌های دوبل یا مقاطع سنگین نورد گرم استفاده می‌کنند، باید از نبشی‌های ضخیم ساختمانی طبق دیتیل محاسب استفاده شود. برای اتصالات دیوارهای غیرسازه‌ای نیز سیستم‌های استاندارد مطابق مقاله وال پست و نقش آن کاربرد دارند.

ضوابط حمل، تخلیه و انبارداری استپ زد در کارگاه ساختمانی چیست؟

کارتن‌ها و بسته‌های استپ زد باید در محیطی مسقف، خشک، بالاتر از سطح رطوبت زمین بر روی پالت‌های چوبی دپو شده و از برخورد مستقیم باران و آلاینده‌های ساختمانی مصون بمانند.

حمل جاده‌ای این قطعات باید با خودروهای مسقف یا با چادربندی مناسب انجام شود تا در فصول بارندگی، آب باران به درون کارتن‌ها نفوذ نکند و پوشش ضدزنگ اولیه آسیب نبیند. بر اساس دستورالعمل‌های تخصصی در مقاله نکات مهم در انبارداری آهن آلات، دپوی قطعات سبک اتصالی در نزدیکی کیسه‌های گچ، سیمان یا محیط‌های مرطوب خاک‌برداری ممنوع است؛ زیرا ترکیب رطوبت و املاح موجب خوردگی سریع سطوح اتصال و تضعیف پیچ و مهره‌ها در زمان بهره‌برداری می‌شود.

سناریوهای واقعی خرید و حل چالش‌های کارگاهی

مشکل خریدار: لغزش پرلین‌های Z روی شیب تند سقف سوله و عدم انطباق نبشی‌های سنتی کارگاهی
تصمیم پیشنهادی: استفاده از استپ زد فابریک ۲.۵ میلی‌متر با زاویه خم دقیق هماهنگ با هندسه Z
معیار فنی قابل بررسی: صلبیت ورق ۲.۵ میلی‌متری، دربرگیری کامل لبه پرلین و مهار بارهای برشی
نتیجه: حذف کامل لقی پرلین‌ها، توقف صداهای ناشی از باد در سقف و افزایش چشمگیر ایمنی اسکلت

مشکل خریدار: شکست و تغییر زاویه بست‌های ضعیف ۲ میلی‌متری حین سفت کردن پیچ‌های گرید ۸.۸ با بکس بادی
تصمیم پیشنهادی: ارتقای ضخامت اتصال به استپ زد ۲.۵ میلی‌متر صنعتی با ورق مرغوب ST37
معیار فنی قابل بررسی: مقاومت تسلیم بالاتر، عدم بازشدگی زاویه داخلی خم تحت گشتاور بستن پیچ
نتیجه: مونتاژ سریع و ایمن در ارتفاع، عدم دفورمه شدن بست‌ها و مهار کامل گشتاور اتصالات

مشکل خریدار: زنگ‌زدگی سریع اتصالات سقفی در یک سالن پرورش قارچ با رطوبت نسبی دائم بالا
تصمیم پیشنهادی: سفارش استپ زد ۲.۵ میلی‌متر با پوشش گالوانیزه گرم فابریک به جای رنگ معمولی
معیار فنی قابل بررسی: ضخامت پوشش روی بیش از ۵۰ میکرون و تست چسبندگی فلز محافظ
نتیجه: پایداری اتصال به مدت چند دهه بدون پوسیدگی و حذف هزینه‌های سنگین تعویض در ارتفاع

مشکل خریدار: ناهماهنگی سوراخ‌های بست با سوراخ‌های از پیش پانچ‌شده پرلین Z و معطلی تیم نصاب
تصمیم پیشنهادی: تأمین استپ زد تولیدشده با قالب‌های پیشرفته و سوراخ‌های لوبیایی رگلاژپذیر CNC
معیار فنی قابل بررسی: فاصله استاندارد آکس سوراخ‌ها و قابلیت تنظیم طولی پیچ تا ۱۵ میلی‌متر
نتیجه: انطباق کامل در اولین مرحله نصب، حذف سوراخ‌کاری دستی با مته در ارتفاع و تسریع پروژه

چک‌لیست اقدامات پیش از خرید و بازرسی استپ زد 2.5 میلی متر

بررسی تطابق ارتفاع بال قطعه با ارتفاع جان پرلین مصرفی (سایزهای ۱۶ تا ۲۲)
اندازه‌گیری ضخامت واقعی ورق با کولیس دیجیتال با رواداری مجاز
کنترل کیفیت زاویه خم و عدم وجود ریزترک‌های طولی در شعاع داخلی
بررسی هندسه سوراخ‌های لوبیایی و عاری بودن لبه‌ها از پلیسه‌های تیز
انتخاب نوع پوشش سطحی (ضدزنگ استاندارد یا گالوانیزه گرم) متناسب با اقلیم
شمارش سلامت بسته‌بندی کارتن‌ها و انطباق برچسب مشخصات با پیش‌فاکتور
تخلیه با دست یا لیفتراک و نگهداری روی سکوهای چوبی بالاتر از زمین

جدول مشخصات فنی استپ زد 2.5 میلی متر

مقادیر دارای منبع بازار یا اشتال، عرف استاندارد است و در استعلام نهایی با بار موجود تطبیق داده می‌شود.

جدول مقایسه‌ای اتصالات مهار سقف

مقادیر دارای منبع بازار یا اشتال، عرف استاندارد است و در استعلام نهایی با بار موجود تطبیق داده می‌شود.

پرسش‌های متداول درباره استپ زد 2.5 میلی متر

آیا ضخامت 2.5 میلی‌متر برای تمام سایزهای پروفیل Z مناسب است؟

بله، این ضخامت بیشترین همپوشانی را با پرلین‌های سایز ۱۶، ۱۸، ۲۰ و ۲۲ دارد. از آنجا که ضخامت متداول پرلین‌ها نیز ۲ یا ۲.۵ میلی‌متر است، این اتصال سختی کافی برای مهار نیروهای برشی سقف را فراهم می‌کند.

آیا برای نصب استپ زد 2.5 میلی‌متر نیازی به جوشکاری وجود دارد؟

در طراحی‌های استاندارد صنعتی، این قطعه کاملاً به صورت پیچی به وسیله سوراخ‌های تعبیه‌شده نصب می‌شود تا سرعت اجرا بالا رفته و به لایه رنگ یا گالوانیزه سقف آسیبی نرسد؛ اما در صورت لزوم کارگاهی، قابلیت جوش‌پذیری بسیار مطلوبی با الکترود E6013 دارد.

استپ زد گالوانیزه برای چه اقلیم‌هایی پیشنهاد می‌شود؟

در مناطقی با رطوبت نسبی بالا نظیر خطوط ساحلی شمال و جنوب کشور یا صنایعی با آلاینده‌های اسیدی و رطوبت دائم، استفاده از استپ زد با روکش گالوانیزه گرم الزامی است تا مانع از اکسیداسیون اتصال در طول زمان شود.

وزن تقریبی هر عدد استپ زد 2.5 میلی‌متر چقدر است؟

وزن هر قطعه بسته به پهنای بال‌ها و ارتفاع نشیمن طراحی‌شده، رقمی میان ۵۰۰ الی ۹۵۰ گرم است که این وزن در مجموع بار مرده سازه سقف مقداری بسیار ناچیز و ایمن محسوب می‌شود.

تفاوت استپ زد راست و چپ در چیست؟

به علت شیب متقارن دوطرفه در سقف‌های هشتی سوله و جهت بال‌های پرلین Z، در برخی پروژه‌ها استپ زد به صورت قرینه (راست و چپ) تولید می‌گردد تا خم‌ها و سوراخ‌ها در هر دو سمت سقف بدون نیاز به چرخش معکوس مقطع اجرا شوند.

بهترین سایز پیچ برای نصب این قطعه کدام است؟

معمولاً سوراخ‌های این قطعه برای پیچ‌های سایز M12 یا M14 مهندسی می‌شوند. استفاده از پیچ و مهره با گرید مقاومتی ۸.۸ همراه با واشر تخت و فنری برای حفظ اتصال در برابر لرزش‌های باد پیشنهاد می‌گردد.

در هر کارتن بسته‌بندی چند عدد استپ زد قرار می‌گیرد؟

بسته به وزن و ابعاد، این قطعات در کارتن‌های ۵۰، ۶۰ یا ۱۰۰ عددی بسته‌بندی و تسمه‌کشی می‌شوند تا حمل و نقل و جابه‌جایی آنها در کارگاه آسان باشد.

روند استعلام موجودی و هماهنگی بارگیری در رادمان آهن چگونه است؟

خریداران و سله‌سازان گرامی می‌توانند پس از مشخص شدن تعداد مورد نیاز، از طریق بخش تماس با ما استعلام موجودی انبارهای مشهد و تهران را دریافت نمایند تا بارنامه رسمی در سریع‌ترین زمان صادر گردد.

نتیجه‌گیری

اتصالات و مهارهای سقف نقشی تعیین‌کننده در ایمنی، پایداری و طول عمر سازه‌های صنعتی ایفا می‌کنند. استفاده از استپ زد ۲.۵ میلی‌متر فابریک نه تنها خطاهای اجرایی و لقی پرلین‌ها را برطرف می‌سازد، بلکه سرعت پیشرفت پروژه را در مرحله پوشش سقف ارتقا می‌دهد. تأمین قطعه استاندارد تولیدشده از ورق مرغوب و ضخامت تضمین‌شده، دغدغه کارفرمایان را در برابر حوادث جوی برطرف می‌کند. مجموعه رادمان آهن با تکیه بر زنجیره تأمین سراسری، فرآیند دقیق بازرسی و تحویل منظم، آماده برآورده ساختن نیازهای فولادی پروژه‌های شماست. جهت استعلام روزانه موجودی، ثبت سفارش و دریافت مشاوره مهندسی، با کارشناسان متخصص رادمان آهن در ارتباط باشید.
