توضیح کوتاه
- نوع مقطع: بال نیمپهن موازی (IPE)
- ارتفاع جان: 220 میلیمتر (22 سانتیمتر)
- عرض بال: 110 میلیمتر (11 سانتیمتر)
- ضخامت جان: 5.9 میلیمتر
- ضخامت بال: 9.2 میلیمتر
- وزن هر شاخه 12 متری: حدود 313 کیلوگرم
- طول استاندارد: 12 متر
- استاندارد تولید: DIN 1025-5 آلمان و استاندارد ملی ایران ISIRI 1791
- گرید رایج فولاد: ST37 (S235JR) با تنش تسلیم 235 مگاپاسکال و مقاومت کششی 360 تا 510 مگاپاسکال
توضیحات تکمیلی

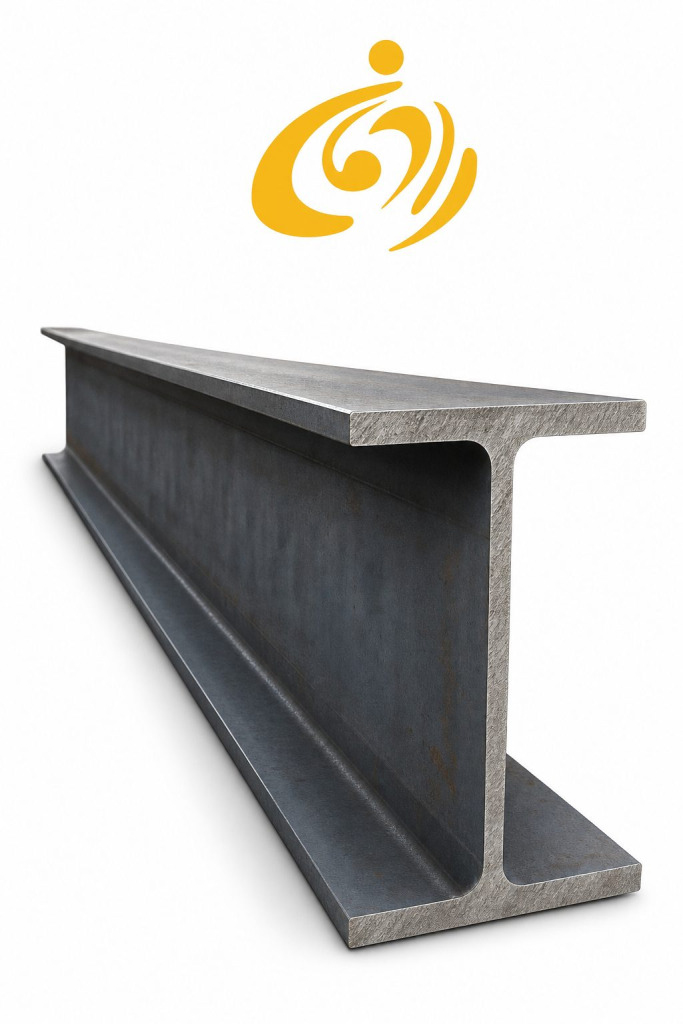

معرفی تیرآهن 22 اصفهان
تیرآهن 22 اصفهان یکی از پرکاربردترین و پرتقاضاترین مقاطع فولادی در صنعت ساختمان‌سازی و پروژه‌های عمرانی ایران به شمار می‌رود. این محصول توسط کارخانه ذوب آهن اصفهان، به عنوان بزرگ‌ترین و قدیمی‌ترین تولیدکننده تیرآهن در ایران، تولید می‌شود و از استانداردهای ملی و بین‌المللی بالایی برخوردار است. شرکت رادمان آهن به عنوان یکی از معتبرترین مراکز عرضه آهن‌آلات در کشور، این محصول را با بهترین قیمت و کیفیت تضمین‌شده به مشتریان عرضه می‌کند.
ذوب آهن اصفهان با بیش از نیم قرن سابقه تولید، محصولاتی با کیفیت بالا و مطابق با استانداردهای روز دنیا تولید می‌کند. تیرآهن‌های تولیدی این کارخانه از نوع بال پهن (IPE) هستند و در سایزهای مختلف از جمله سایز 12 تا 30 تولید می‌شوند. در میان تمامی سایزها، سایز 22 به دلیل تعادل مناسب بین استحکام، وزن و قیمت، جایگاه ویژه‌ای در بازار آهن‌آلات کشور دارد.
مشخصات فنی تیرآهن 22 اصفهان
آگاهی از مشخصات فنی دقیق این محصول برای مهندسان، پیمانکاران و سازندگان از اهمیت بالایی برخوردار است. در ادامه جدول مشخصات فنی کامل این محصول ارائه شده است:
| ویژگی | مقدار |
|---|---|
| ارتفاع جان (h) | 220 میلیمتر |
| عرض بال (b) | 110 میلیمتر |
| ضخامت جان (tw) | 9.2 میلیمتر |
| ضخامت بال (tf) | 14.2 میلیمتر |
| وزن هر شاخه 12 متری | حدود 315 کیلوگرم |
| وزن هر متر طول | حدود 26.2 کیلوگرم |
| طول استاندارد | 12 متر |
| استاندارد تولید | IPE (اروپایی) |
| جنس فولاد | St37 یا St44 |
| محل تولید | ذوب آهن اصفهان |
| مقطع | I شکل (بال پهن) |
این مشخصات نشان‌دهنده ظرفیت باربری بالا و استحکام مناسب این پروفیل فولادی است. سطح مقطع مناسب و نسبت ارتفاع به عرض بال، باعث شده این محصول در برابر نیروهای خمشی و برشی عملکرد بسیار خوبی از خود نشان دهد.
ممان اینرسی و مدول مقطع
ممان اینرسی تیرآهن 22 حول محور قوی (Ix) برابر با حدود 3892 سانتیمتر به توان چهار و حول محور ضعیف (Iy) برابر با حدود 284 سانتیمتر به توان چهار است. مدول مقطع (Wx) نیز حدود 354 سانتیمتر مکعب می‌باشد. این اعداد برای محاسبات سازه‌ای و طراحی تیرها و ستون‌ها بسیار حائز اهمیت هستند.
استاندارد تولید و کنترل کیفیت
تیرآهن 22 اصفهان مطابق با استاندارد اروپایی DIN 1025 و استاندارد ملی ایران تولید می‌شود. فرآیند تولید این محصول شامل مراحل زیر است:
1. انتخاب مواد اولیه: استفاده از شمش فولادی با ترکیب شیمیایی مناسب و کنترل‌شده که تضمین‌کننده خواص مکانیکی مطلوب محصول نهایی است.
2. نورد گرم: شمش‌های فولادی در دمای بالا (حدود 1200 درجه سانتی‌گراد) از میان غلتک‌های نورد عبور داده می‌شوند تا به شکل مقطع I برسند. این فرآیند در چندین مرحله و با کنترل دقیق دما و فشار انجام می‌شود.
3. خنک‌سازی کنترل‌شده: پس از نورد، تیرآهن‌ها در بستر خنک‌کننده به آرامی سرد می‌شوند تا تنش‌های داخلی حداقل شوند.
4. برش و بسته‌بندی: تیرآهن‌ها به طول استاندارد 12 متر برش داده شده و پس از کنترل کیفیت نهایی، بسته‌بندی و آماده ارسال می‌شوند.
5. آزمایش‌های کنترل کیفیت: شامل آزمایش کشش، ضربه شارپی، آنالیز شیمیایی و بررسی ابعادی انجام می‌شود تا اطمینان حاصل شود محصول نهایی با استانداردهای تعیین‌شده مطابقت دارد.
کاربردهای تیرآهن 22 اصفهان
این مقطع فولادی به واسطه ویژگی‌های مکانیکی عالی و ابعاد مناسب، در طیف وسیعی از پروژه‌ها مورد استفاده قرار می‌گیرد:
1. ساختمان‌سازی مسکونی و تجاری
یکی از اصلی‌ترین کاربردهای این محصول در اسکلت فلزی ساختمان‌ها است. از این تیرآهن به عنوان تیر اصلی سقف (پل) در ساختمان‌های مسکونی و تجاری استفاده می‌شود. به دلیل ظرفیت باربری مناسب، برای دهانه‌های متوسط تا بزرگ (4 تا 7 متر) انتخاب بسیار مناسبی است.
2. سقف‌های تیرچه و بلوک
در اجرای سقف‌های تیرچه و بلوک، از تیرآهن به عنوان تیر اصلی (پل) استفاده می‌شود و تیرچه‌ها بر روی آن قرار می‌گیرند. سایز 22 برای سقف‌هایی با دهانه‌های بزرگ‌تر که نیاز به ظرفیت باربری بالاتر دارند، گزینه ایده‌آلی محسوب می‌شود.
3. پل‌سازی و سازه‌های صنعتی
در ساخت پل‌های کوچک و متوسط، سوله‌ها، کارگاه‌های صنعتی و انبارها از این محصول استفاده می‌شود. استحکام بالا و مقاومت مناسب در برابر بارهای دینامیکی، آن را برای این کاربردها مناسب کرده است.
4. شمع‌کوبی و سازه‌های زیرزمینی
در برخی پروژه‌های ژئوتکنیکی و خاکبرداری‌های عمیق، از تیرآهن به عنوان شمع فلزی یا سازه نگهبان استفاده می‌شود.
5. ساخت ستون‌های مرکب
با جوش دادن دو عدد تیرآهن به یکدیگر (ستون‌های دوبل)، ستون‌های مرکبی با ظرفیت باربری بسیار بالا ساخته می‌شود که در ساختمان‌های بلندمرتبه و سازه‌های سنگین کاربرد دارد.
مزایای تیرآهن 22 اصفهان نسبت به سایر تولیدکنندگان
محصولات ذوب آهن اصفهان همواره در بازار ایران از جایگاه ویژه‌ای برخوردار بوده‌اند و دلایل متعددی برای این محبوبیت وجود دارد:
کیفیت فولاد: ذوب آهن اصفهان از فولاد با کیفیت بالا و ترکیب شیمیایی دقیق استفاده می‌کند که استحکام و دوام محصول نهایی را تضمین می‌کند.
دقت ابعادی: تلرانس ابعادی محصولات ذوب آهن بسیار دقیق است و انحراف از ابعاد استاندارد در حداقل ممکن نگه داشته می‌شود. این موضوع در اجرای دقیق پروژه‌ها اهمیت زیادی دارد.
یکنواختی خواص مکانیکی: به دلیل فرآیند تولید کنترل‌شده، خواص مکانیکی در تمام طول تیرآهن یکنواخت و پایدار است.
جوش‌پذیری عالی: فولاد مورد استفاده در تولید این محصول، جوش‌پذیری بالایی دارد که عملیات اتصال و مونتاژ در کارگاه و محل پروژه را تسهیل می‌کند.
مقاومت لرزه‌ای: با توجه به زلزله‌خیز بودن ایران، استفاده از تیرآهن‌هایی با کیفیت بالا و شکل‌پذیری مناسب اهمیت ویژه‌ای دارد. محصولات ذوب آهن اصفهان از این نظر عملکرد بسیار خوبی دارند.
نحوه محاسبه وزن تیرآهن 22
محاسبه دقیق وزن برای تخمین هزینه‌ها و برنامه‌ریزی حمل‌ونقل ضروری است. فرمول کلی محاسبه وزن به شرح زیر است:
وزن کل = وزن واحد طول × طول تیرآهن
وزن هر متر طول تیرآهن 22 اصفهان حدود 26.2 کیلوگرم است. بنابراین وزن هر شاخه 12 متری برابر خواهد بود با:
26.2 × 12 = 314.4 کیلوگرم
البته باید توجه داشت که وزن واقعی ممکن است با تلرانس حدود 3 تا 5 درصد نسبت به وزن نظری تفاوت داشته باشد. در رادمان آهن، محصولات قبل از تحویل وزن‌کشی دقیق می‌شوند تا مشتریان از وزن دقیق خریداری‌شده اطمینان حاصل کنند.
مقایسه تیرآهن 22 با سایر سایزها
برای انتخاب صحیح سایز تیرآهن، مقایسه مشخصات سایزهای مختلف با یکدیگر مفید است:
| سایز | ارتفاع (mm) | عرض بال (mm) | وزن شاخه 12 متری (kg) | ممان اینرسی (cm⁴) |
|---|---|---|---|---|
| 18 | 180 | 91 | 227 | 1317 |
| 20 | 200 | 100 | 269 | 2142 |
| 22 | 220 | 110 | 315 | 3892 |
| 24 | 240 | 120 | 369 | 3892 |
| 27 | 270 | 135 | 434 | 5790 |
همان‌طور که مشاهده می‌شود، سایز 22 نسبت به سایزهای کوچک‌تر استحکام به مراتب بالاتری دارد و در عین حال نسبت به سایزهای بزرگ‌تر، وزن و قیمت کمتری خواهد داشت. این تعادل، آن را به یکی از محبوب‌ترین سایزها تبدیل کرده است.
برای مشاهده تمامی سایزهای موجود تیرآهن و مقایسه قیمت‌ها می‌توانید به صفحه مربوطه در سایت رادمان آهن مراجعه کنید.
نکات مهم در خرید تیرآهن 22 اصفهان
1. بررسی علامت ذوب آهن
تمامی تیرآهن‌های تولیدی ذوب آهن اصفهان دارای علامت برجسته (حک‌شده) بر روی بدنه هستند که شامل نام تولیدکننده، سایز و سال تولید می‌باشد. حتماً قبل از خرید، این علائم را بررسی کنید تا از اصالت محصول مطمئن شوید.
2. بررسی ظاهری
سطح تیرآهن باید عاری از ترک، حفره، لایه‌لایه شدن و عیوب سطحی قابل‌توجه باشد. هرچند مقداری زنگ سطحی طبیعی است و تأثیری بر کیفیت ساختاری محصول ندارد.
3. بررسی ابعادی
با استفاده از ابزارهای اندازه‌گیری، ابعاد تیرآهن را با مشخصات استاندارد مقایسه کنید. انحراف مجاز طبق استاندارد باید در محدوده تعریف‌شده باشد.
4. گواهینامه کیفیت
درخواست گواهینامه کیفیت (Mill Certificate) از فروشنده، اطلاعات کاملی درباره ترکیب شیمیایی و خواص مکانیکی محصول در اختیار شما قرار می‌دهد.
5. خرید از مراکز معتبر
برای اطمینان از اصالت و کیفیت محصول، همیشه از مراکز معتبر و شناخته‌شده مانند رادمان آهن خرید کنید.
نحوه حمل‌ونقل و انبارداری
حمل‌ونقل و نگهداری صحیح تیرآهن از اهمیت بالایی برخوردار است:
حمل‌ونقل: به دلیل طول 12 متری و وزن بالای هر شاخه (حدود 315 کیلوگرم)، حمل تیرآهن نیازمند تریلر و تجهیزات مناسب است. رادمان آهن با ناوگان حمل‌ونقل مجهز، امکان ارسال سریع و ایمن به تمامی نقاط کشور را فراهم کرده است.
انبارداری: تیرآهن‌ها باید در محیطی خشک و بر روی تراورس‌های چوبی یا فلزی نگهداری شوند تا از تماس مستقیم با زمین و رطوبت جلوگیری شود. در صورت انبارداری طولانی‌مدت، استفاده از روکش محافظ توصیه می‌شود.
محصولات مکمل تیرآهن 22
در پروژه‌های ساختمانی، معمولاً تیرآهن به تنهایی مورد استفاده قرار نمی‌گیرد و نیاز به محصولات مکمل دیگری نیز وجود دارد:
- ناودانی: برای اتصالات و تقویت سازه‌ها استفاده می‌شود. ناودانی‌ها اغلب به عنوان عنصر اتصال بین تیرآهن‌ها و سایر اعضای سازه‌ای به کار می‌روند.
- نبشی: در اتصال تیرآهن‌ها به ستون‌ها و همچنین در ساخت نشیمن تیرها (Seat Connection) کاربرد فراوانی دارد.
- ورق فولادی: برای ساخت صفحات اتصال (Gusset Plate)، ورق‌های زیرستون (Base Plate) و تقویت موضعی تیرآهن‌ها مورد استفاده قرار می‌گیرد.
- میلگرد: در سقف‌های تیرچه و بلوک به همراه تیرآهن استفاده می‌شود و همچنین در بتن‌ریزی پوشش سقف و کلاف‌های محیطی کاربرد دارد.
- پروفیل: قوطی‌ها و پروفیل‌های فولادی به عنوان عناصر مهاربندی و اتصالات ثانویه در اسکلت فلزی استفاده می‌شوند.
رادمان آهن تمامی این محصولات مکمل را در کنار تیرآهن عرضه می‌کند تا مشتریان بتوانند تمامی نیازهای پروژه خود را از یک مرجع تهیه کنند.
عوامل مؤثر بر قیمت تیرآهن 22 اصفهان
قیمت این محصول تحت تأثیر عوامل متعددی قرار دارد:
1. قیمت جهانی فولاد: نوسانات قیمت جهانی فولاد و سنگ آهن تأثیر مستقیمی بر قیمت تمام‌شده محصول دارد.
2. نرخ ارز: از آنجا که بخشی از مواد اولیه و تجهیزات تولید وارداتی هستند، نوسانات نرخ ارز بر قیمت نهایی تأثیرگذار است.
3. عرضه و تقاضا: در فصول پرکار ساختمانی (بهار و تابستان)، تقاضا افزایش می‌یابد و ممکن است قیمت‌ها بالاتر برود.
4. هزینه حمل‌ونقل: فاصله محل تحویل از انبار یا کارخانه بر قیمت نهایی تأثیر دارد.
5. حجم خرید: خرید عمده معمولاً با تخفیف‌های ویژه همراه است.
برای اطلاع از آخرین قیمت روز تیرآهن 22 اصفهان و دریافت مشاوره تخصصی خرید، با کارشناسان فروش رادمان آهن تماس بگیرید.
نکات اجرایی در استفاده از تیرآهن 22
نشیمن تیرآهن
حداقل طول نشیمن تیرآهن بر روی دیوار یا تکیه‌گاه باید 15 تا 20 سانتیمتر باشد. در صورت استفاده از صفحه فلزی زیر تکیه‌گاه، باید از توزیع یکنواخت بار اطمینان حاصل شود.
اتصالات
اتصالات تیرآهن‌ها باید مطابق با نقشه‌های سازه‌ای و آیین‌نامه‌های مربوطه اجرا شوند. اتصالات می‌توانند جوشی، پیچ و مهره‌ای یا ترکیبی باشند.
مهاربندی جانبی
در حین اجرا و قبل از تکمیل سقف، تیرآهن‌ها باید به صورت جانبی مهار شوند تا از کمانش جانبی-پیچشی جلوگیری شود. استفاده از میلگردهای مهاری و بادبندهای موقت در این مرحله ضروری است.
محافظت در برابر خوردگی
برای افزایش عمر مفید سازه، استفاده از پوشش‌های ضد زنگ مانند رنگ ضد زنگ، گالوانیزه یا پوشش‌های اپوکسی توصیه می‌شود، به ویژه در مناطق مرطوب و ساحلی.
آیین‌نامه‌ها و مراجع طراحی
طراحی سازه‌های فولادی با استفاده از تیرآهن باید مطابق با آیین‌نامه‌ها و مراجع معتبر انجام شود:
- مبحث دهم مقررات ملی ساختمان ایران: طرح و اجرای ساختمان‌های فولادی
- استاندارد AISC 360: مشخصات طراحی سازه‌های فولادی
- آیین‌نامه 2800 ایران: طراحی ساختمان‌ها در برابر زلزله
- استاندارد ISIRI: استانداردهای ملی ایران برای مقاطع فولادی
چرا رادمان آهن برای خرید تیرآهن 22 اصفهان؟
تضمین اصالت کالا: تمامی محصولات عرضه‌شده توسط رادمان آهن دارای گواهینامه کیفیت و تأییدیه اصالت از کارخانه تولیدکننده هستند.
قیمت رقابتی: به واسطه ارتباط مستقیم با کارخانه و حذف واسطه‌ها، قیمت‌های رقابتی به مشتریان ارائه می‌شود.
مشاوره تخصصی رایگان: تیم کارشناسان فنی رادمان آهن آماده ارائه مشاوره در انتخاب سایز مناسب، محاسبه مقادیر مورد نیاز و پاسخگویی به سؤالات فنی مشتریان هستند.
ارسال سریع به سراسر کشور: با بهره‌گیری از ناوگان حمل‌ونقل مجهز، محصولات در کوتاه‌ترین زمان ممکن به محل پروژه ارسال می‌شوند.
تنوع محصولات: علاوه بر تیرآهن، تمامی مقاطع فولادی مورد نیاز پروژه‌های ساختمانی شامل ناودانی، نبشی، ورق، میلگرد و پروفیل در رادمان آهن موجود است.
سوالات متداول درباره تیرآهن 22 اصفهان
وزن هر شاخه تیرآهن 22 اصفهان چقدر است؟
وزن هر شاخه 12 متری حدود 315 کیلوگرم است. البته وزن واقعی ممکن است با تلرانس 3 تا 5 درصد متفاوت باشد.
تیرآهن 22 برای چه دهانه‌هایی مناسب است؟
این محصول برای دهانه‌های 4 تا 7 متر (بسته به نوع بارگذاری و شرایط تکیه‌گاهی) مناسب است. برای دهانه‌های بزرگ‌تر، استفاده از سایزهای بالاتر یا تیرآهن‌های لانه‌زنبوری توصیه می‌شود.
تفاوت تیرآهن اصفهان با سایر تولیدکنندگان چیست؟
تیرآهن 22 اصفهان از نظر کیفیت فولاد، دقت ابعادی، یکنواختی خواص مکانیکی و اعتبار برند، از جایگاه بالاتری نسبت به بسیاری از تولیدکنندگان داخلی برخوردار است.
آیا امکان خرید تک‌شاخه وجود دارد؟
بله، در رادمان آهن امکان خرید از تک‌شاخه تا عمده فراهم است.
جمع‌بندی
تیرآهن 22 اصفهان با ترکیبی از کیفیت بالا، استحکام مناسب و قیمت منصفانه، یکی از بهترین انتخاب‌ها برای پروژه‌های ساختمانی و صنعتی محسوب می‌شود. این محصول توسط ذوب آهن اصفهان و مطابق با استانداردهای ملی و بین‌المللی تولید شده و در بازار ایران از اعتبار و محبوبیت بالایی برخوردار است. شرکت رادمان آهن با ارائه بهترین قیمت، مشاوره تخصصی رایگان و ارسال سریع، آماده خدمت‌رسانی به مشتریان عزیز در سراسر کشور است. برای استعلام قیمت روز و ثبت سفارش، همین حالا با کارشناسان ما تماس بگیرید.
