راهنمای کامل آهنکشی نمای ساختمان
راهنمای کامل آهنکشی نمای ساختمان
آهنکشی نما، اسکلت فلزی پنهان و حیاتی ساختمان است که نقش دوگانهی انتقال بار و استقرار پوشش نهایی را بر عهده دارد. این راهنمای جامع، با رویکردی مهندسی و کاربردی، از تعاریف پایه تا جزئیات اجرایی، استانداردهای کنترل کیفیت و تحلیلهای اقتصادی را پوشش میدهد. هدف اصلی این نوشتار، ارائهی مرجعی کامل برای مهندسان ناظر، پیمانکاران مجری و دانشپژوهان این حوزه است تا با درک عمیق اصول طراحی و اجرای زیرسازی فلزی نما، گامی در جهت ارتقای ایمنی، دوام و زیبایی بناهای شهری بردارند.
فصل اول: مقدمه و اهمیت آهنکشی در نمای ساختمانها
تعریف دقیق آهنکشی نما و نقش آن در پایداری سازه و زیبایی نما
آهنکشی نما (Curtain Wall Sub-structure یا Façade Framing) به مجموعهای از مقاطع فولادی (از قبیل قوطی، نبشی، ناودانی و پروفیلهای سبک) اطلاق میشود که بهعنوان ساختار نگهدارنده و انتقالدهندهی بار، بین سازهی اصلی ساختمان (اسکلت بتنی یا فولادی) و پوستهی نهایی نما (سنگ، شیشه، کامپوزیت، ترموود و …) قرار میگیرد. این سیستم، نقش ستون فقرات نما را ایفا میکند.
اهمیت آهنکشی نما را میتوان در دو محور کلی بررسی کرد:
- پایداری سازهای و ایمنی: سیستم آهنکشی، کلیهی بارهای وارده بر نما شامل بار مرده (Dead Load) (وزن مصالح نما)، بار زنده (Live Load) (نیروی باد، باران، برف و نیروهای اجرایی)، و در برخی موارد بارهای لرزهای را دریافت کرده و بهصورت ایمن به سازهی اصلی منتقل میکند. طراحی نادرست یا اجرای ضعیف این سیستم میتواند به ریزش مصالح نما، تغییر شکلهای خطرناک و در نهایت خسارات جانی و مالی منجر شود.
- زیباییشناسی و اجرای دقیق نما: قاب فلزی نما، سطحی صاف، تراز و با تلرانسهای دقیق فراهم میآورد که نصب دقیق و یکنواخت مصالح نما بر روی آن را ممکن میسازد. هرگونه انحراف، پیچش یا عدم تراز در این قاب، مستقیماً در نمای نهایی ساختمان مشهود خواهد بود و از کیفیت بصری کار میکاهد. بنابراین، دقت در کنترل هممحوری و تلرانسها در مرحله آهنکشی، شرط لازم برای دستیابی به نماای زیبا و منسجم است.
فصل دوم: انواع سیستمهای زیرسازی فلزی نما
انتخاب سیستم زیرسازی به عواملی مانند نوع مصالح نما، ارتفاع ساختمان، شرایط محیطی، بودجه و سرعت اجرا بستگی دارد.

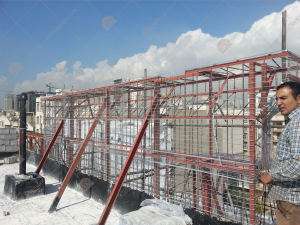

آهنکشی سنتی با قوطی و نبشی
این روش، متداولترین و شناختهشدهترین سیستم در ایران محسوب میشود. در این سیستم، از مقاطع سنگین فولادی نورد شده مانند قوطی (مربع یا مستطیل)، نبشی و ناودانی استفاده میشود. اتصالات عمدتاً به روش جوشکاری (در محل یا کارخانه) انجام میگیرد.
- مزایا: استحکام و سختی بسیار بالا، مناسب برای نماهای سنگین (مثل سنگهای گرانیت ضخیم)، در دسترسبودن مصالح و نیروی متخصص.
- معایب: وزن بالا (افزایش بار مرده سازه)، سرعت اجرای نسبتاً پایین بهدلیل جوشکاریهای زیاد، نیاز به عملیات ضدزنگ (رنگ یا گالوانیزه) با کیفیت بالا، اتلاف مصالح بیشتر.
زیرسازی مدرن با پروفیلهای سبک و سیستم خشک (Dry System)
در این سیستم، از پروفیلهای فولادی سبکوزن (Light Gauge Steel Framing) که از ورقهای فولادی گالوانیزه سرد نورد شدهاند، استفاده میشود. اتصالات عمدتاً به وسیلهی پیچ و مهره، پرچ یا اتصالات مکانیکی خاص انجام میشود و جوشکاری در آن حداقل است یا وجود ندارد. این سیستم اغلب بهصورت پیشساخته در کارخانه تولید و در محل نصب میشود.
- مزایا: سرعت اجرای بسیار بالا، وزن کم، دقت ابعادی بالاتر به دلیل ساخت کارخانهای، مقاومت ذاتی در برابر خوردگی (گالوانیزه)، انعطافپذیری بیشتر در طراحی.
- معایب: هزینه اولیه ممکن است بالاتر باشد، نیاز به طراحی دقیقتر برای کنترل تغییر شکلهای ناشی از بارهای جانبی، وابستگی به تأمینکنندههای تخصصی.
فصل سوم: مقاطع مورد استفاده در آهنکشی نما
انتخاب مقطع مناسب، تلفیقی از محاسبات سازهای، ملاحظات اقتصادی و الزامات اجرایی است.
نبشی (Angle)
مقطع L شکل. معمولاً بهعنوان عضو تکیهگاهی یا مهاربند جانبی در قاب فلزی نما استفاده میشود. برای اتصالات ساده و تکمحوره مناسب است.
ناودانی (Channel)
مقطع U شکل. بهدلیل داشتن بالهای موازی، برای نشیمنگاه اعضای دیگر و توزیع بار مناسب است. در قابهای خطی و بهعنوان عضو اصلی در برخی سیستمها کاربرد دارد.
قوطی (Square/Rectangular Hollow Section – SHS/RHS)
از پرکاربردترین مقاطع در آهنکشی سنتی. مقاومت خمشی و پیچشی بالا با مصرف فولاد نسبتاً بهینه. سطح صاف آن برای اتصالات و نصب راحتتر است. مقاومت در برابر کمانش آن نیز مطلوب است.
پروفیل سبک (Light Gauge Steel Profile)
شامل مقاطع C، U، Z و … که از ورق گالوانیزه ساخته میشوند. سبک، مقاوم در برابر خوردگی و مناسب برای سیستمهای خشک و پیشساخته.
تیرآهن (I-Beam)
در شرایط خاص که بارهای بسیار سنگین یا دهانههای بزرگ وجود دارد، ممکن است از تیرآهن بهعنوان عضو اصلی قاب استفاده شود.
انتخاب مقطع بر اساس وزن مصالح و نوع نما
- نماهای سنگین (سنگ طبیعی ضخیم، بتن پاشنه): معمولاً از مقاطع سنگین مانند قوطی با ضخامت و ابعاد بالا استفاده میشود. معادله کنترلکننده، تنش خمشی و تغییر شکل مجاز است
نماهای سبک (کامپوزیت، شیشه، پانلهای پیشساخته): میتوان از پروفیلهای سبک یا قوطیهای با ابعاد کوچکتر استفاده کرد. در اینجا کنترل تغییر شکل (تیرریزی) و کمانش اعضا اهمیت ویژهای دارد. - نماهای دارای بازشوهای بزرگ (پنجرههای سرتاسری): در اطراف بازشوها، معمولاً از مقاطع با مقاومت و سختی بالاتر (مثلاً قوطی سنگینتر) استفاده میشود تا بارها بهخوبی به اطراف منتقل شوند.
فصل چهارم: اصول طراحی و محاسبات در آهنکشی نمای ساختمان
طراحی زیرسازی فلزی نما یک فرآیند مهندسی دقیق است که باید توسط مهندس محاسب مجرب انجام پذیرد.
بار مرده (Dead Load) و بار زنه (Live Load) نما
- بار مرده ((D)): وزن ثابت مصالح نما (سنگ، فریم شیشه، عایق و …) و وزن خود قاب فلزی. این بار باید بر اساس اطلاعات تولیدکنندگان مصالح و ابعاد واقعی محاسبه شود.
- بار زنده ((L)):
- بار باد ((W)): مهمترین بار زنده در طراحی نما. فشار و مکش ناشی از باد بر اساس استاندارد ۲۸۰۰ ایران (بارگذاری ساختمان) و با در نظر گرفتن سرعت پایه باد منطقه، ارتفاع ساختمان، ضریب اهمیت و ضرایب توپوگرافی و مسطحات محاسبه میشود.
- بار برف: در صورت وجود سایهبان یا سطوح شیبدار در نما.
- بار تعمیرات: بار ناشی از نیروی کارگر و تجهیزات در حین نصب و تعمیر، معمولاً به صورت بار متمرکز در نظر گرفته میشود.
توزیع بار و انتقال نیرو به سازه اصلی
سیستم آهنکشی، بارهای گسترده وارد بر سطح نما را جمعآوری کرده و به صورت متمرکز یا خطی به نقاط اتصال ثابت (Anchors) منتقل میکند. این نقاط اتصال (معمولاً رول بولت یا صفحههای اتصال جوشی) نیروها را به سازه اصلی (ستون یا سقف) انتقال میدهند. مسیر انتقال بار باید پیوسته و بدون ایجاد تمرکز تنش غیرمجاز باشد.
الزامات سختی و پایداری قاب نما
کنترل تغییر شکلهای نما تحت بار به ویژه بار باد، بسیار حائز اهمیت است. تغییر شکل بیشازحد میتواند منجر به شکست شیشهها، درزگشتی و تخریب اتصالات مصالح شود. معمولاً حداکثر تغییر شکل مجاز برای قابهای شیشه به صورت یا مقادیر سختگیرانهتر در نظر گرفته میشود که ( L ) دهانه عضو است. همچنین، پایداری کل قاب در برابر بارهای کمانشی و واژگونی باید بررسی شود.
فصل پنجم: روشهای اجرای آهنکشی نما مرحله به مرحله
مرحله ۱: آمادهسازی سطوح
- بررسی و کنترل محلهای نصب بر روی سازه اصلی (موقعیت ستونها، سقفها).
- پاکسازی سطوح از مواد زائد، گرد و غبار و شوره بتن.
- علامتگذاری و میخکوبی دقیق نقاط جانمایی قاب اصلی بر اساس نقشههای اجرایی.
مرحله ۲: نصب شاسی و تراز قاب
- ابتدا اعضای اصلی قاب (معمولاً ستونهای عمودی) با استفاده از صفحات کفشکی یا اتصالات مستقیم، به سازه متصل میشوند. در این مرحله از تراز لیزری و شاقولهای دقیق برای تنظیم دقیق موقعیت عضو در سه بعد استفاده میشود. اتصال اولیه معمولاً با پیچ موقت انجام میشود.
- پس از نصب اعضای اصلی، اعضای فرعی (تیرهای افقی و مهاربندها) نصب میشوند.
مرحله ۳: جوشکاری و تثبیت نهایی
- پس از اطمینان از تراز و هممحوری کامل کلیه اعضا، اتصالات جوشی مطابق نقشه اجرا میشوند. نوع جوش (نقطهای، شیاری، گوشه) و مشخصات آن (طول، اندازه لنگه) باید دقیقاً رعایت شود.
- پس از اتمام جوشکاری، پیچهای موقت باز شده و اتصالات دائمی بسته میشوند.
مرحله ۴: کنترل هممحوری و تلرانسها
- پس از جوشکاری نهایی، کل قاب مجدداً با ابزار دقیق کنترل میشود. تلرانسهای مجاز برای انحراف از خط راستا، تراز و فاصلهگذاری، معمولاً در مشخصات فنی پروژه ذکر میشود (مثلاً ±۳ میلیمتر در هر شاخه).
فصل ششم: انواع اتصالات در آهنکشی نما
۱. اتصال جوشی (Welded Connection)
- مزایا: ایجاد پیوند یکپارچه و صلب، انتقال نیرو با ظرفیت بالا، پنهان بودن اتصال.
- معایب: نیاز به نیروی متخصص و دستگاه جوش با کیفیت، ایجاد تنش پسماند و تغییر شکل حرارتی، نیاز به بازرسی دقیق (کنترل کیفیت جوش)، عملیات تکمیلی (سنگزنی، رنگ) پس از جوش.
۲. اتصال پیچ و مهره (Bolted Connection)
- مزایا: سرعت اجرای بالا، امکان نصب و جداسازی آسان، عدم ایجاد تنش حرارتی، کنترل کیفیت سادهتر.
- معایب: نیاز به سوراخکاری دقیق، احتمال شلشدن در صورت عدم رعایت گشتاور سفتکردن، نمایان بودن اتصال (مگر از نوع پیچ پنهان).
۳. اتصال رول بولت (Anchor Bolt یا Chemical Anchor)
اتصال اصلی قاب نما به سازه بتنی. با ایجاد چسبندگی شیمیایی یا مکانیکی در داخل بتن، نیروها را منتقل میکند. انتخاب نوع و عمق مناسب آن بر اساس بارهای کششی و برشی وارده حیاتی است.
۴. اتصال ترکیبی
استفاده همزمان از جوش و پیچ برای بهرهگیری از مزایای هر دو، مثلاً اتصال اولیه با پیچ و تکمیل استحکام با جوش.
فصل هفتم: استانداردهای ملی و بینالمللی مرتبط با زیرسازی فلزی نما
رعایت استانداردها ضامن ایمنی و کیفیت پروژه است.
- مقررات ملی ساختمان ایران: مبحث نهم (طرح و اجرای ساختمانهای فولادی) و مبحث نوزدهم (صرفهجویی در مصرف انرژی) برای جزئیات اتصالات، حفاظت در برابر خوردگی و الزامات عایقکاری حائز اهمیت است.
- استانداردهای فولاد و جوش: استانداردهای ملی ایران نظیر ISIRI 3631 (پروفیلهای فولادی سرد نورد) و استانداردهای جوش AWS D1.1 یا معادل ایرانی آن برای مصالح و روشهای جوشکاری.
- الزامات ایمنی کار در ارتفاع: رعایت دستورالعملهای سازمان نظام مهندسی و OSHA در خصوص داربستبندی، استفاده از هارنس و خطوط زندگی، و کنترل شرایط جوی (باد شدید، بارندگی).
فصل هشتم: کنترل کیفیت آهنکشی نما پیش از نصب مصالح
این مرحله، آخرین فرصت برای رفع نقایص پرهزینه قبل از پوشش نما است.
- بازرسی ظاهری جوش (VT): بررسی شکل، یکنواختی، اندازه و عدم وجود ترک، حفره و ذوب ناقص در جوش.
- تستهای ابعادی و تلرانس قابها: کنترل فاصله بین اعضا، تراز کلی، انطباق با نقشه.
- تستهای غیرمخرب (NDT) در پروژههای بزرگ:
- تست مایع نافذ (PT): برای شناسایی ترکهای سطحی.
- تست ذرات مغناطیسی (MT): برای شناسایی ناپیوستگیهای سطحی و زیرسطحی در فولاد.
- تست فراصوت (UT): برای بررسی عمق و کیفیت جوش و تشخیص عیوب داخلی.
- کنترل ضخامت و تمیزی سطح: اندازهگیری ضخامت لعاب گالوانیزه یا ضخامت لایه رنگ برای اطمینان از دوام در برابر خوردگی. سطح باید عاری از گرد و غبار، روغن و زنگزدگی باشد.
فصل نهم: خطاهای رایج در اجرای آهنکشی نما و راهکار اصلاحی
خطاپیامدراهکار اصلاحی و پیشگیرانهعدم تراز سازه اصلیناچار شدن به استفاده از شیمپلیتهای (ورقهای تنظیم) بسیار ضخیم، تمرکز تنش.کنترل دقیق ستونها و سقفها قبل از آغاز آهنکشی و پیشبینی روش جبران در طراحی.جوشکاری ضعیف و ناهمگونکاهش ظرفیت باربری اتصال، محل شروع ترک و خوردگی.آموزش جوشکار، استفاده از الکترود مناسب، کنترل کیفیت جوش منظم و حذف و اصلاح جوشهای معیوب.انتخاب نادرست مقطعتغییر شکل بیشازحد یا حتی شکست تحت بار.انجام تست سازهای روی نمونه در صورت نیاز و نظارت مهندس محاسب بر انتخاب نهایی مصالح.عدم در نظر گرفتن انبساط حرارتیایجاد تنشهای داخلی، کمانش اعضا، ترک خوردن مصالح نما.پیشبینی درزهای انبساط و استفاده از اتصالات لغزنده (Sliding Connection) در مقاطع طولانی.

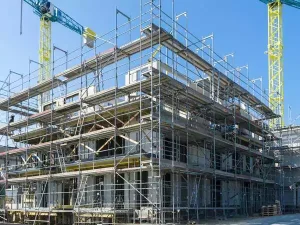

فصل دهم: نکات ایمنی و الزامات اجرایی در زمان آهنکشی در ارتفاع
- تجهیزات ایمنکار: استفاده اجباری از کمربند ایمنی (هارنس) متصل به خط زندگی یا نقطه اتکای مطمئن، نصب نرده حفاظتی در لبهها، استفاده از داربستهای استاندارد و مهارشده.
- کنترل شرایط جوی: توقف عملیات در صورت وزش باد با سرعت بیش از حد مجاز (معمولاً ۷-۸ متر بر ثانیه)، بارندگی یا یخبندان.
- ارزیابی خطرات نصب: برنامهریزی جداگانه و روشهای ایمن برای نصب مصالح سنگین (سنگ) یا شکننده (شیشه و کامپوزیت) بر روی قاب.
فصل یازدهم: نقش کنترل کیفیت کارخانهای و آزمایشگاهی در مقاطع مصرفی نما
کیفیت مقاطع فولادی، پایه کیفیت کل سیستم است. تأمینکنندگان معتبر مانند رادمان آهن، معمولاً گواهیهای آزمایشگاهی (Mill Certificate) ارائه میدهند که شامل نتایج این تستهاست:
- تست ترکیب شیمیایی: اطمینان از مطابقت با استاندارد (مثلاً St37 یا St52).
- تست کشش: تعیین مقاومت تسلیم ، مقاومت نهایی و درصد ازدیاد طول.
- تست خمش: بررسی قابلیت شکلپذیری و عدم ترک خوردن در خمش سرد.
- تست سختی: برای اطمینان از یکنواختی خواص مکانیکی.
فصل دوازدهم: تمایز پروفیل سبک و سنگین در دوام نما
ویژگیپروفیل سنگین (Hot-rolled)پروفیل سبک (Cold-formed)منشأ تولیدنورد گرم شمش فولادینورد سرد ورق گالوانیزهضد خوردگینیاز به عملیات ثانویه (رنگ یا گالوانیزه گرم)گالوانیزه سرد ذاتی دوام درازمدتوابسته به کیفیت پوشش ضدزنگمقاومت عالی در برابر خوردگی اتمسفری بهدلیل پوشش یکنواختن نقش در دوام نمادر صورت زنگزدن، افزایش حجم باعث ترکیدن مصالح نما میشود.عدم زنگزدگی، حفظ یکپارچگی اتصالات و حفظ ظاهر.
فصل سیزدهم: تحلیل اقتصادی و بازار فولاد مرتبط با آهنکشی نما
- تأثیر قیمت پروفیل و تیرآهن: قیمت جهانی آهنآلات و نرخ ارز، مستقیم بر هزینه زیرسازی فلزی نما تأثیر میگذارد. نوسانات بازار میتواند تا ۴۰٪ هزینه کل آهنکشی را در طول زمان پروژه تغییر دهد.
- اهمیت انتخاب تأمینکننده معتبر: همکاری با تأمینکنندگان معتبر و خوشنام مانند رادمان آهن، ضمن اطمینان از کیفیت مصالح و ارائه گواهینامه، باعث کاهش ریسک تأخیر در تأمین، یکنواختی مقاطع و در نهایت کاهش هزینههای پنهان ناشی از نقص مصالح میشود. قیمت اولیه کمی بالاتر از یک تأمینکننده معتبر، معمولاً در مقایسه با ریسکهای فنی و زمانی یک تأمینکننده غیرموثق، کاملاً مقرونبهصرفه است.
فصل چهاردهم: جمعبندی کاربردی و تحلیلی
آهنکشی نمای ساختمان، فراتر از یک کارگاه جوشکاری ساده، یک فرآیند مهندسی چندوجهی است که موفقیت آن در گرو توجه همزمان به اصول زیر است:
- انتخاب بهینه: انتخاب سیستم (سنتی یا مدرن) و مقاطع (سبک یا سنگین) باید بر اساس تحلیلهای فنی-اقتصادی و با در نظر گرفتن نوع نما، شرایط محیطی و الزامات پروژه انجام شود.
- طراحی دقیق: محاسبات بارگذاری دقیق (به ویژه بار باد)، طراحی اتصالات و کنترل تغییر شکلها، سنگ بنای ایمنی سیستم است. نقش مهندس محاسب در این مرحله غیرقابل اغماض است.
- اجرای ماهرانه: اجرا باید با دقت بالا، رعایت دقیق نقشهها و استانداردهای جوشکاری و اتصالات، و با نظارت مستمر بر تراز و تلرانس انجام پذیرد.
- کنترل کیفیت مستمر: کنترل کیفیت جوش، بازرسی ابعادی و در پروژههای بزرگ، تستهای غیرمخرب (NDT)، بیمهای برای عملکرد درست سیستم است.
سخن پایانی: رعایت اصول فنی و استانداردهای ملی در تمام مراحل آهنکشی نما، نهتنها یک الزام قانونی، بلکه تضمینکنندهی ایمنی ساکنان، دوام بلندمدت سازه و حفظ سرمایهی سرمایهگذار است. یک قاب فلزی دقیق و مستحکم، بستر خلق نمایای زیبا، پایدار و ماندگار را فراهم میسازد. همکاری با مهندسان مجرب، پیمانکاران متعهد و تأمینکنندگان معتبر مواد اولیه، کلید دستیابی به این هدف متعالی است.
