اتصال تیرآهن | راهنمای جامع و تخصصی از صفر تا صد

---

مقدمه

در صنعت ساختمان‌سازی ایران، یکی از مهم‌ترین مراحل اجرایی که مستقیماً بر ایمنی، پایداری و عمر مفید سازه تأثیر می‌گذارد، اتصال تیرآهن است. اتصال تیرآهن به ستون، اتصال تیرآهن‌ها به یکدیگر، و اتصال تیرآهن به سایر اعضای سازه‌ای، هر کدام قواعد، استانداردها و ظرافت‌های اجرایی خاص خود را دارند. اشتباه در اجرای اتصال تیرآهن می‌تواند منجر به فاجعه‌ای جبران‌ناپذیر شود؛ از تخریب سازه در زمان زلزله گرفته تا خسارات مالی و جانی سنگین.

متأسفانه بسیاری از مقالات موجود در فضای وب فارسی، صرفاً به تعاریف ابتدایی و کلی‌گویی بسنده کرده‌اند. اما در این مقاله که توسط تیم تخصصی رادمان آهن تهیه شده، قصد داریم با رویکردی عمیق، تخصصی و مبتنی بر داده‌های واقعی پروژه‌های اجرایی ایران، تمامی جنبه‌های اتصال تیرآهن را بررسی کنیم. هدف ما این است که پس از مطالعه این مقاله، هم مهندسان و هم کارفرمایان، درک جامعی از این موضوع حیاتی پیدا کنند.

---

فصل اول: اتصال تیرآهن چیست و چرا اهمیت دارد؟

۱-۱. تعریف اتصال تیرآهن

اتصال تیرآهن به مجموعه عملیات و جزئیات اجرایی اطلاق می‌شود که از طریق آن، یک تیرآهن به عضو سازه‌ای دیگر (اعم از ستون، تیرآهن مجاور، دیوار باربر، صفحه ستون یا فونداسیون) متصل و مهار می‌شود. این اتصال باید بتواند نیروهای وارده شامل نیروی برشی، لنگر خمشی، نیروی محوری و گاه نیروی پیچشی را به‌صورت ایمن از یک عضو به عضو دیگر منتقل کند.

۱-۲. چرا اتصال تیرآهن تا این حد اهمیت دارد؟

بر اساس گزارش‌های مرکز تحقیقات مسکن و شهرسازی ایران و همچنین بررسی‌های پس از زلزله‌های ویرانگر (بم ۱۳۸۲، کرمانشاه ۱۳۹۶)، بخش قابل‌توجهی از خرابی‌های سازه‌ای فولادی به‌دلیل ضعف در اجرای اتصالات بوده است. آمار نشان می‌دهد:

• حدود ۴۰ درصد از خرابی‌های سازه‌های فولادی در زلزله کرمانشاه مرتبط با اتصالات معیوب بوده است.
• بیش از ۶۰ درصد ساختمان‌های فولادی آسیب‌دیده در زلزله بم، دارای نقص در اتصال تیرآهن به ستون بودند.
• در پروژه‌های معمول ساختمانی ایران، هزینه اتصالات حدود ۱۵ تا ۲۵ درصد هزینه کل اسکلت فولادی را شامل می‌شود.

این آمار به‌وضوح نشان می‌دهد که اتصال تیرآهن، قلب تپنده یک سازه فولادی است.

۱-۳. سؤال متداول: آیا هر نوع تیرآهنی نیاز به اتصال خاصی دارد؟

بله. نوع اتصال تیرآهن به عوامل متعددی بستگی دارد:

• نوع تیرآهن (IPE، IPB، لانه‌زنبوری، هش)
• بارهای وارده (ثقلی، لرزه‌ای، بادی)
• محل اتصال (تیر به ستون، تیر به تیر، تیر به دیوار)
• نوع سیستم سازه‌ای (قاب خمشی، مهاربندی، ترکیبی)
• ضخامت و ابعاد پروفیل مورد استفاده

برای انتخاب و خرید تیرآهن مناسب پروژه خود، می‌توانید به صفحه تیرآهن رادمان آهن مراجعه کنید و از مشاوره رایگان کارشناسان بهره‌مند شوید.

---

فصل دوم: انواع اتصال تیرآهن

اتصالات سازه‌های فولادی را از زوایای مختلف می‌توان دسته‌بندی کرد. در ادامه، مهم‌ترین طبقه‌بندی‌ها را بررسی می‌کنیم.

۲-۱. دسته‌بندی بر اساس رفتار سازه‌ای

الف) اتصال مفصلی (ساده)

در اتصال مفصلی، تیرآهن فقط قادر به انتقال نیروی برشی است و لنگر خمشی قابل‌توجهی منتقل نمی‌کند. به‌عبارت دیگر، گره اتصال اجازه چرخش نسبی بین تیر و ستون را می‌دهد.

ویژگی‌ها:

• اجرای ساده‌تر
• هزینه کمتر
• مناسب برای سازه‌های مهاربندی‌شده
• عدم نیاز به ورق‌کاری پیچیده

کاربرد: سازه‌هایی که سیستم باربر جانبی آن‌ها مهاربند است و تیرها صرفاً بار ثقلی را تحمل می‌کنند.

ب) اتصال گیردار (صلب)

در اتصال گیردار، علاوه بر نیروی برشی، لنگر خمشی نیز از تیرآهن به ستون منتقل می‌شود. یعنی گره اتصال مانع چرخش نسبی تیر و ستون می‌شود.

ویژگی‌ها:

• اجرای پیچیده‌تر و دقیق‌تر
• نیاز به ورق‌های تقویتی، ورق زیرسری و روسری
• هزینه اجرایی بالاتر
• مناسب برای قاب‌های خمشی

کاربرد: سازه‌هایی که سیستم باربر جانبی آن‌ها قاب خمشی ویژه یا متوسط است.

ج) اتصال نیمه‌صلب (نیمه‌گیردار)

این نوع اتصال، حالتی بین مفصلی و گیردار است. بخشی از لنگر خمشی را منتقل می‌کند ولی به‌طور کامل صلب نیست.

ویژگی‌ها:

• رفتار واقعی‌تر و نزدیک‌تر به رفتار واقعی اتصالات
• طراحی پیچیده‌تر
• نیاز به تحلیل غیرخطی

کاربرد: پروژه‌های تحقیقاتی و برخی سازه‌های خاص

۲-۲. دسته‌بندی بر اساس روش اجرا

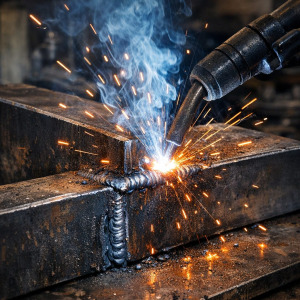

الف) اتصال جوشی

رایج‌ترین روش اتصال تیرآهن در ایران، جوشکاری است. در این روش، اعضای فولادی با استفاده از حرارت و فلز پرکننده به هم متصل می‌شوند.

انواع جوش مورد استفاده:

• جوش گوشه (Fillet Weld): پرکاربردترین نوع، مناسب اتصالات ساده
• جوش شیاری (Groove Weld): برای اتصالات گیردار و انتقال لنگر
• جوش نفوذی کامل (CJP): حداکثر مقاومت
• جوش نفوذی ناقص (PJP): برای بارهای متوسط

مزایای جوشکاری:

• صلبیت بالای اتصال
• ظاهر تمیز و یکنواخت
• عدم نیاز به سوراخ‌کاری (حفظ سطح مقطع خالص)

معایب جوشکاری:

• نیاز به جوشکار ماهر و دارای گواهینامه
• حساسیت بالا به کنترل کیفیت
• خطر ترک خوردگی ناشی از حرارت
• تنش‌های پسماند

ب) اتصال پیچی

در این روش، اعضای فولادی با استفاده از پیچ و مهره به هم متصل می‌شوند.

انواع پیچ مورد استفاده:

• پیچ‌های معمولی (A307): برای بارهای سبک
• پیچ‌های پرمقاومت (A325): رایج‌ترین نوع
• پیچ‌های پرمقاومت (A490): برای بارهای سنگین

انواع اتصال پیچی:

• اتصال اتکایی: نیرو از طریق تماس بدنه پیچ با جداره سوراخ منتقل می‌شود
• اتصال اصطکاکی: نیرو از طریق اصطکاک بین سطوح متصل‌شده منتقل می‌شود (برای بارهای دینامیکی)

مزایای اتصال پیچی:

• سرعت اجرای بالاتر (در کارگاه و کارخانه)
• امکان دمونتاژ و بازسازی
• حساسیت کمتر به شرایط جوی
• کنترل کیفیت آسان‌تر

معایب اتصال پیچی:

• نیاز به سوراخ‌کاری (کاهش سطح مقطع خالص)
• هزینه پیچ‌های پرمقاومت
• حجم بیشتر اتصال

ج) اتصال ترکیبی (جوشی-پیچی)

در بسیاری از پروژه‌ها، ترکیبی از جوش و پیچ برای اتصال تیرآهن استفاده می‌شود. برای مثال، ورق اتصال در کارخانه به ستون جوش داده می‌شود و سپس تیرآهن در محل پروژه با پیچ به ورق متصل می‌شود.

د) اتصال با بست (کلمپ)

برای اتصالات موقت یا در شرایط خاص (مثلاً داربست‌ها یا سازه‌های موقتی)، از بست‌های فلزی استفاده می‌شود.

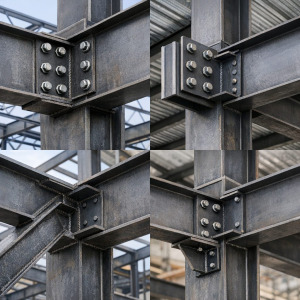

۲-۳. دسته‌بندی بر اساس محل اتصال

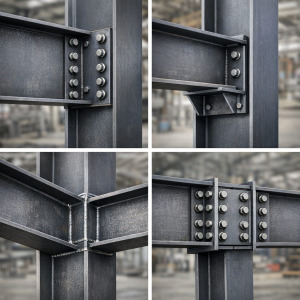

الف) اتصال تیرآهن به ستون

مهم‌ترین نوع اتصال در یک سازه فولادی. بسته به نوع سیستم سازه‌ای:

• در قاب خمشی: اتصال گیردار با ورق زیرسری و روسری یا ورق انتهایی (End Plate)
• در سیستم مهاربندی: اتصال مفصلی با نبشی نشیمن یا ورق برشی

ب) اتصال تیرآهن به تیرآهن

برای ایجاد سقف‌های بزرگ‌تر یا تقویت سازه، گاه نیاز به اتصال دو تیرآهن به یکدیگر داریم:

• وصله طولی: برای افزایش طول تیرآهن
• اتصال عرضی: برای اتصال تیرچه به تیر اصلی

ج) اتصال تیرآهن به فونداسیون

از طریق صفحه ستون (Base Plate) و بولت‌های انکر

د) اتصال تیرآهن به دیوار

برای تکیه‌گاه‌های ساده، معمولاً با استفاده از کنسول یا نبشی

---

فصل سوم: جزئیات اجرایی اتصال تیرآهن (عمیق و تخصصی)

۳-۱. اتصال تیرآهن با نبشی نشیمن (Seated Connection)

این نوع اتصال، یکی از ساده‌ترین و پرکاربردترین انواع اتصال تیرآهن مفصلی در ساختمان‌های ایران است.

اجزای اصلی:

1. نبشی نشیمن (زیر تیرآهن)
2. نبشی بالایی (برای مهار جانبی)
3. جوش یا پیچ اتصال نبشی به ستون
4. جوش یا پیچ اتصال نبشی به تیرآهن

نکات اجرایی کلیدی:

• ضخامت نبشی نشیمن باید حداقل برابر ضخامت جان تیرآهن باشد.
• طول تکیه‌گاه (Bearing Length) باید به‌گونه‌ای باشد که تنش فشاری وارد بر جان تیرآهن از مقاومت آن تجاوز نکند.
• نبشی بالایی صرفاً برای مهار جانبی است و بار عمده‌ای تحمل نمی‌کند.
• فاصله لبه تیرآهن تا بر ستون معمولاً بین ۱۰ تا ۲۰ میلی‌متر در نظر گرفته می‌شود.

داده واقعی از پروژه:
در یک پروژه ساختمانی ۵ طبقه در تهران (سال ۱۴۰۱) که تیم رادمان آهن مشاوره تأمین مصالح آن را بر عهده داشت، برای اتصال تیرآهن IPE 180 به ستون IPB 200، از نبشی L80×80×8 با طول ۱۵۰ میلی‌متر استفاده شد. جوش گوشه ۶ میلی‌متر با الکترود E7018 اجرا گردید و ظرفیت برشی اتصال حدود ۸۵ کیلونیوتن محاسبه شد.

برای تهیه نبشی با مشخصات فنی مناسب، می‌توانید از کاتالوگ محصولات رادمان آهن استفاده کنید.

۳-۲. اتصال تیرآهن با ورق برشی (Shear Tab / Single Plate Connection)

اجزای اصلی:

1. ورق فولادی (معمولاً به ضخامت ۸ تا ۱۲ میلی‌متر)
2. جوش شیاری یا گوشه‌ای اتصال ورق به ستون
3. پیچ‌های پرمقاومت اتصال ورق به جان تیرآهن

مزایا:

• اجرای سریع و تمیز
• مناسب برای اتصال تیرچه‌ها
• امکان تنظیم ارتفاع تیرآهن

محدودیت‌ها:

• مناسب اتصالات مفصلی
• حداکثر ۵ تا ۷ ردیف پیچ
• نیاز به بررسی خروج از مرکزیت

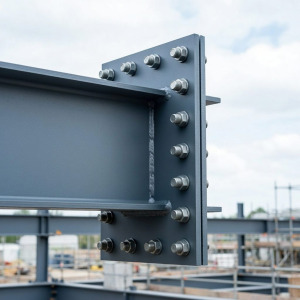

۳-۳. اتصال تیرآهن با ورق انتهایی (End Plate Connection)

این اتصال هم به‌صورت مفصلی (Flexible End Plate) و هم به‌صورت گیردار (Extended End Plate) قابل اجراست.

ورق انتهایی انعطاف‌پذیر:

• ورق نازک‌تر (۸ تا ۱۰ میلی‌متر)
• پیچ فقط در ناحیه جان
• رفتار مفصلی

ورق انتهایی تمدید‌شده:

• ورق ضخیم‌تر (۱۵ تا ۲۵ میلی‌متر)
• پیچ در ناحیه بال و جان
• رفتار گیردار
• ورق از بالا و پایین بال تیرآهن تمدید می‌شود

داده واقعی:
بر اساس تجربه پروژه‌های اجرایی در ایران، هزینه اتصال ورق انتهایی تمدیدشده حدود ۳۰ تا ۴۰ درصد بیشتر از اتصال نبشی نشیمن است، اما ظرفیت لنگری آن ۵ تا ۱۰ برابر بیشتر است.

۳-۴. اتصال تیرآهن با ورق زیرسری و روسری (Flange Plate Connection)

این نوع اتصال، از متداول‌ترین انواع اتصال تیرآهن گیردار در قاب‌های خمشی ایران است.

اجزای اصلی:

1. ورق زیرسری (Bottom Flange Plate): زیر بال پایینی تیرآهن
2. ورق روسری (Top Flange Plate): روی بال بالایی تیرآهن
3. ورق برشی یا نبشی برای انتقال برش
4. جوش یا پیچ برای اتصال اجزا

نکات حیاتی:

• ورق‌های بال باید از جنس فولاد با کیفیت مناسب (حداقل ST37) باشند.
• جوش ورق زیرسری به ستون باید جوش نفوذی کامل (CJP) باشد.
• ورق روسری می‌تواند با جوش نفوذی ناقص (PJP) اجرا شود (بسته به طراحی).
• زاویه پخ‌زنی ورق‌ها بسیار مهم است.

برای تهیه ورق فولادی با ضخامت و گرید مورد نیاز پروژه، تیم فروش رادمان آهن آماده ارائه مشاوره و بهترین قیمت است.

۳-۵. وصله تیرآهن (Beam Splice)

گاهی طول تیرآهن مورد نیاز بیش از طول استاندارد تولیدی (معمولاً ۱۲ متر) است یا به دلایل حمل‌ونقل، نیاز به وصله‌کردن دو تیرآهن داریم.

انواع وصله:

الف) وصله مستقیم:

• جوش لب‌به‌لب بال‌ها و جان با جوش نفوذی کامل
• مناسب برای شرایط کارخانه‌ای
• بالاترین ظرفیت

ب) وصله با ورق پوششی:

• ورق‌های فولادی روی بال‌ها و جان با پیچ یا جوش
• مناسب برای شرایط کارگاهی
• محاسبه تعداد و قطر پیچ‌ها بر اساس نیروهای طراحی

ج) وصله با ورق انتهایی:

• دو ورق انتهایی بر روی مقاطع تیرآهن جوش شده و سپس با پیچ به هم متصل می‌شوند
• اجرای راحت‌تر در محل پروژه

نکته مهم:

• محل وصله باید در نقطه‌ای با لنگر کمینه (حدود ¼ دهانه) باشد.
• در مبحث دهم مقررات ملی ساختمان، ضوابط خاصی برای وصله‌ها ارائه شده است.

---

فصل چهارم: اتصال تیرآهن به ستون — مهم‌ترین اتصال سازه‌ای

۴-۱. اصول طراحی

اتصال تیرآهن به ستون باید بتواند ترکیب نیروهای زیر را تحمل کند:

۴-۲. الزامات لرزه‌ای (آیین‌نامه ۲۸۰۰)

بر اساس استاندارد ۲۸۰۰ ایران (ویرایش چهارم) و مبحث دهم مقررات ملی ساختمان:

• در قاب‌های خمشی ویژه، اتصال تیرآهن به ستون باید «اتصال پیش‌تأیید‌شده» باشد.
• مفصل پلاستیک باید در تیرآهن (نه اتصال) تشکیل شود.
• نسبت ظرفیت اتصال به ظرفیت مقطع تیرآهن باید حداقل ۱.۱ باشد.
• جوش‌های فلنجی باید از نوع CJP با پشت‌بند دائمی یا موقت باشند.

۴-۳. اتصالات پیش‌تأیید‌شده (Pre-qualified Connections)

بر اساس AISC 358:

1. RBS (Reduced Beam Section): کاهش سطح مقطع بال تیرآهن در فاصله مشخص از بر ستون
2. WUF-W (Welded Unreinforced Flanged-Welded Web): اتصال جوشی بدون تقویت
3. BFP (Bolted Flange Plate): ورق بال پیچی
4. BUEEP (Bolted Unstiffened Extended End Plate): ورق انتهایی تمدید‌شده پیچی
5. KBB (Kaiser Bolted Bracket): براکت پیچی کایزر

سؤال متداول: کدام اتصال پیش‌تأیید‌شده برای ایران مناسب‌تر است؟

با توجه به شرایط اجرایی ایران (سطح مهارت جوشکاری، تجهیزات کارگاهی)، اتصال RBS و BFP بیشترین کاربرد را دارند. اتصال RBS به دلیل سادگی اجرا و هزینه مناسب، محبوب‌ترین انتخاب مهندسان ایرانی است.

۴-۴. جزئیات اجرایی اتصال RBS

مراحل اجرا:

1. برش بال تیرآهن به شکل بیضوی (با دستگاه CNC یا قالب)
2. سنگ‌زنی و پرداخت سطح برش
3. جوش بال‌ها با جوش CJP به ورق ستون
4. اتصال جان با ورق برشی

پارامترهای طراحی:

• فاصله شروع برش از بر ستون (a): معمولاً ۰.۵ تا ۰.۷۵ برابر عرض بال
• طول ناحیه کاهش‌یافته (b): معمولاً ۰.۶۵ تا ۰.۸۵ برابر عمق تیرآهن
• عمق برش (c): حداکثر ۰.۲۵ برابر عرض بال

---

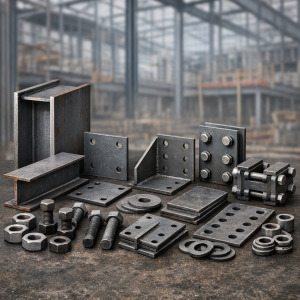

فصل پنجم: مصالح و مقاطع مورد استفاده در اتصال تیرآهن

۵-۱. تیرآهن

متداول‌ترین مقاطع تیرآهن در ایران:

۵-۲. نبشی

نبشی فولادی یکی از پرکاربردترین مقاطع در اتصالات است. سایزهای رایج:

• L50×50×5: اتصالات سبک
• L60×60×6: اتصالات متوسط
• L80×80×8: اتصالات استاندارد تیرآهن
• L100×100×10: اتصالات سنگین
• L120×120×12: اتصالات خیلی سنگین

۵-۳. ورق فولادی

ورق فولادی برای ساخت ورق اتصال، ورق زیرسری، روسری، ورق بادبندی و صفحه ستون استفاده می‌شود:

• ورق ۸ میلی‌متر: ورق‌های برشی
• ورق ۱۰ میلی‌متر: ورق‌های اتصال متوسط
• ورق ۱۲ تا ۱۵ میلی‌متر: ورق‌های بال و انتهایی
• ورق ۲۰ تا ۲۵ میلی‌متر: صفحه ستون و ورق‌های سنگین

۵-۴. پروفیل

پروفیل فولادی (قوطی) نیز در برخی اتصالات، به‌خصوص برای ستون‌های قوطی‌شکل و بادبندهای قوطی، کاربرد دارد. اتصال تیرآهن به ستون قوطی نیازمند جزئیات خاصی مانند ورق‌های دیافراگم داخلی یا خارجی است.

۵-۵. ناودانی

ناودانی فولادی در برخی اتصالات مفصلی به‌عنوان جایگزین نبشی یا ورق اتصال استفاده می‌شود. همچنین در ستون‌های ترکیبی (ستون از دو ناودانی) اتصال تیرآهن به ناودانی اهمیت ویژه‌ای دارد.

۵-۶. میلگرد

میلگرد در اتصالات فولادی کاربرد مستقیم ندارد، اما در اتصال سازه فولادی به المان‌های بتنی (مانند فونداسیون، دال بتنی و دیوار برشی بتنی) نقش اساسی ایفا می‌کند. بولت‌های انکر فونداسیون نیز از آلیاژهای مشابه میلگرد ساخته می‌شوند.

---

فصل ششم: الکترودها و مفتول‌های جوشکاری برای اتصال تیرآهن

۶-۱. انواع الکترود

مهم‌ترین الکترود برای اتصال تیرآهن: E7018

این الکترود به دلایل زیر پرکاربردترین انتخاب است:

• مقاومت مناسب و سازگار با فولادهای ST37 و ST52
• کمترین میزان هیدروژن (Low Hydrogen) که خطر ترک سرد را کاهش می‌دهد
• جوش با کیفیت بالا و ضربه‌پذیری مناسب

۶-۲. نکات مهم درباره الکترود

• الکترودهای E7018 باید در آون نگهداری شوند (دمای ۱۲۰ تا ۱۵۰ درجه سانتی‌گراد).
• پس از باز شدن بسته‌بندی، حداکثر ۴ ساعت قابل استفاده‌اند.
• الکترود مرطوب مطلقاً نباید استفاده شود (خطر ترک هیدروژنی).

---

فصل هفتم: استانداردها و آیین‌نامه‌های مرتبط با اتصال تیرآهن

۷-۱. استانداردهای ایرانی

۷-۲. استانداردهای بین‌المللی مرجع

۷-۳. سؤال متداول: آیا رعایت استاندارد در اتصال تیرآهن الزامی است؟

بله. بر اساس قانون نظام مهندسی ایران، رعایت مبحث دهم و استاندارد ۲۸۰۰ در تمامی پروژه‌های ساختمانی الزامی و قانونی است. عدم رعایت این استانداردها می‌تواند منجر به عدم صدور پایان‌کار، جریمه، و حتی مسئولیت کیفری شود.

---

فصل هشتم: کنترل کیفیت اتصال تیرآهن

۸-۱. آزمایش‌های غیرمخرب (NDT)

۸-۲. الزامات بازرسی بر اساس مبحث دهم

• جوش‌های CJP در اتصالات گیردار: حداقل ۱۰۰ درصد UT یا RT
• جوش‌های گوشه‌ای اصلی: حداقل ۲۵ درصد UT
• جوش‌های فرعی: بازرسی چشمی ۱۰۰ درصد

۸-۳. عیوب رایج جوش در اتصال تیرآهن

1. تخلخل (Porosity): حباب‌های گاز در جوش — علت: رطوبت الکترود یا آلودگی سطح
2. ترک سرد (Cold Crack): ترک پس از سرد شدن — علت: هیدروژن بالا
3. ترک گرم (Hot Crack): ترک حین انجماد — علت: تنش‌های انقباضی
4. عدم نفوذ (Lack of Penetration): جوش به عمق کافی نفوذ نکرده — علت: آمپر پایین
5. عدم ذوب (Lack of Fusion): اتصال ناقص فلز جوش به فلز پایه — علت: تکنیک نادرست
6. بریدگی کنار جوش (Undercut): شیار در لبه جوش — علت: آمپر بالا یا سرعت زیاد
7. آخال سرباره (Slag Inclusion): باقی‌ماندن سرباره در جوش — علت: عدم تمیزکاری بین پاس‌ها

۸-۴. تجربه واقعی: بزرگ‌ترین خطاهای اجرایی

بر اساس بازرسی‌های انجام‌شده در ده‌ها پروژه ساختمانی تهران و شهرستان‌ها (دوره ۱۳۹۸ تا ۱۴۰۳)، شایع‌ترین خطاهای اجرایی در اتصال تیرآهن عبارتند از:

1. عدم استفاده از الکترود مناسب (E7018): حدود ۳۵ درصد پروژه‌ها
2. ضخامت ناکافی جوش گوشه: حدود ۴۰ درصد پروژه‌ها
3. عدم پیش‌گرمایش در دمای پایین: حدود ۲۵ درصد پروژه‌ها (فصل زمستان)
4. جوشکاری در شرایط بارندگی یا باد شدید: حدود ۱۵ درصد
5. عدم رعایت توالی جوشکاری: حدود ۳۰ درصد

---

فصل نهم: محاسبات اتصال تیرآهن — مثال عددی

۹-۱. مثال: طراحی اتصال مفصلی تیرآهن IPE 200 به ستون

فرضیات:

• تیرآهن: IPE 200
• ستون: IPB 200 (HEB 200)
• بار برشی طراحی: Vu = ۷۰ kN
• فولاد: ST37 (Fy = ۲۴۰ MPa, Fu = ۳۷۰ MPa)
• جوش: الکترود E7018
• روش: نبشی نشیمن

مرحله ۱: انتخاب نبشی نشیمن

• نبشی L80×80×8
• طول نبشی: ۱۵۰ mm

مرحله ۲: کنترل تحمل بار فشاری جان تیرآهن

• طول تکیه‌گاه = N = 80 – 8 = 72 mm (تقریبی)
• ظرفیت برش جان: Rn = (N + 2.5k) × tw × Fy
• k = 12.4 mm (شعاع انحنا + ضخامت بال)
• tw = 5.6 mm
• Rn = (72 + 2.5 × 12.4) × 5.6 × 240 / 1000 = ۱۳۸ kN > 70 kN ✓

مرحله ۳: طراحی جوش نبشی به ستون

• جوش گوشه دو طرف بال نبشی
• اندازه جوش: a = 6 mm
• طول مؤثر جوش: L = 2 × 150 = 300 mm
• ظرفیت جوش: φRn = 0.75 × 0.6 × 485 × 0.707 × 6 × 300 / 1000 = ۲۷۸ kN > 70 kN ✓

نتیجه: اتصال ایمن است.

۹-۲. نرم‌افزارهای طراحی اتصال

---

فصل دهم: اتصال تیرآهن در انواع سازه‌ها

۱۰-۱. اتصال تیرآهن در ساختمان‌های مسکونی

در ساختمان‌های مسکونی معمولی ایران (۳ تا ۷ طبقه):

• سیستم سازه‌ای غالب: قاب ساده + مهاربند
• تیرآهن‌های رایج: IPE 140 تا IPE 220
• نوع اتصال غالب: مفصلی با نبشی نشیمن
• جوشکاری: الکترود E7018، جوش گوشه ۶ تا ۸ mm

۱۰-۲. اتصال تیرآهن در ساختمان‌های تجاری و اداری

• دهانه‌های بزرگ‌تر: نیاز به تیرآهن‌های بزرگ‌تر (IPE 270 تا IPE 400)
• احتمال استفاده از تیرآهن لانه‌زنبوری
• اتصالات ممکن است گیردار باشد (قاب خمشی)
• کنترل کیفیت سخت‌گیرانه‌تر

۱۰-۳. اتصال تیرآهن در سوله‌ها و سازه‌های صنعتی

• استفاده از تیرهای ورق (Built-up Girders)
• اتصالات پیچی پرمقاومت (اصطکاکی)
• وصله‌های طولی فراوان
• مهاربندی‌های افقی و عمودی

۱۰-۴. اتصال تیرآهن در پل‌ها

• بارهای دینامیکی و خستگی (Fatigue)
• اتصالات کاملاً پیچی (ممنوعیت جوش صحرایی در بسیاری موارد)
• بازرسی دوره‌ای الزامی

---

فصل یازدهم: نکات ایمنی در اجرای اتصال تیرآهن

۱۱-۱. ایمنی جوشکاری

• استفاده از ماسک جوشکاری با شیشه مناسب (شماره ۱۰ تا ۱۳)
• دستکش چرمی بلند
• لباس نسوز
• تهویه مناسب (جلوگیری از استنشاق دود جوش)
• کپسول آتش‌نشانی در دسترس
• اتصال زمین مناسب دستگاه جوش

۱۱-۲. ایمنی کار در ارتفاع

• استفاده از هارنس و طناب نجات
• داربست استاندارد
• بررسی شرایط آب‌وهوایی (ممنوعیت کار در باد شدید)
• نظارت مستمر ایمنی

۱۱-۳. ایمنی حمل و جابجایی تیرآهن

• استفاده از جرثقیل و زنجیرهای مناسب
• اتصال درست زنجیر به تیرآهن (حداقل دو نقطه)
• بررسی ظرفیت جرثقیل
• عدم عبور بار بالای سر افراد

---

فصل دوازدهم: اشتباهات رایج در اتصال تیرآهن و راه‌حل‌ها

۱۲-۱. ده اشتباه مهلک

۱۲-۲. سؤال متداول: اگر اتصال تیرآهن بد اجرا شده باشد، چه باید کرد؟

1. توقف فوری عملیات در آن ناحیه
2. بازرسی توسط ناظر و مهندس سازه
3. آزمایش NDT بر روی جوش‌ها
4. تعمیر یا تقویت بر اساس نظر مهندس (تقویت با ورق پوششی، بریدن و جوش مجدد، یا تعویض کامل)
5. مستندسازی کامل فرآیند تعمیر

---

فصل سیزدهم: هزینه‌های اتصال تیرآهن — تحلیل اقتصادی

۱۳-۱. برآورد هزینه اتصالات

بر اساس داده‌های واقعی بازار ایران (سال ۱۴۰۳):

۱۳-۲. عوامل مؤثر بر هزینه

1. نوع اتصال: گیردار گران‌تر از مفصلی
2. مهارت جوشکار: جوشکار دارای گواهینامه دستمزد بالاتری دارد
3. حجم پروژه: پروژه‌های بزرگ‌تر هزینه واحد کمتری دارند
4. شرایط دسترسی: کار در ارتفاع یا فضاهای محدود هزینه‌بر است
5. فصل اجرا: زمستان (نیاز به پیش‌گرمایش) هزینه بیشتری دارد

۱۳-۳. صرفه‌جویی هوشمندانه

نکته کلیدی از تجربه رادمان آهن:
انتخاب مقطع تیرآهن مناسب از ابتدا، می‌تواند هزینه اتصالات را تا ۲۰ درصد کاهش دهد. برای مثال، اگر به جای IPE 180 با اتصال گیردار، از IPE 220 با اتصال مفصلی استفاده شود (در شرایطی که سیستم سازه‌ای اجازه دهد)، هزینه کل اسکلت کاهش می‌یابد.

---

فصل چهاردهم: نوآوری‌ها و تکنولوژی‌های جدید در اتصال تیرآهن

۱۴-۱. جوشکاری رباتیک

در کشورهای پیشرفته، استفاده از ربات‌های جوشکاری در کارخانه‌های سازه فولادی رو به افزایش است. مزایا:

• کیفیت یکنواخت
• سرعت بالا
• کاهش خطای انسانی
• ایمنی بیشتر

۱۴-۲. اتصالات پیچ و مهره‌ای هوشمند

پیچ‌هایی با سنسورهای داخلی که نیروی پیش‌تنیدگی و وضعیت اتصال را به‌صورت بلادرنگ (Real-time) گزارش می‌دهند.

۱۴-۳. اتصالات با میراگر (Damped Connections)

اتصالاتی که دارای المان‌های جاذب انرژی هستند و در زلزله، بخش قابل‌توجهی از انرژی ورودی را جذب و مستهلک می‌کنند.

۱۴-۴. طراحی اتصال با هوش مصنوعی (AI)

نرم‌افزارهای جدید با بهره‌گیری از الگوریتم‌های یادگیری ماشین، بهینه‌ترین طراحی اتصال تیرآهن را با حداقل وزن و حداکثر مقاومت پیشنهاد می‌دهند.

۱۴-۵. چاپ سه‌بعدی فلزی

در آینده نزدیک، امکان ساخت قطعات اتصال پیچیده با فناوری چاپ سه‌بعدی فلزی فراهم خواهد شد. این فناوری در پروژه‌های پل‌سازی هلند و انگلستان آزمایش شده است.

---

فصل پانزدهم: سؤالات متداول (FAQ) درباره اتصال تیرآهن

سؤال ۱: بهترین روش اتصال تیرآهن کدام است؟

پاسخ: بهترین روش بستگی به شرایط پروژه دارد. برای ساختمان‌های مسکونی معمولی با سیستم مهاربندی، اتصال مفصلی جوشی با نبشی نشیمن مناسب‌ترین انتخاب است. برای قاب‌های خمشی، اتصال گیردار با ورق زیرسری و روسری یا RBS توصیه می‌شود.

سؤال ۲: آیا اتصال پیچی از جوشی بهتر است؟

پاسخ: هر کدام مزایا و معایب خود را دارند. اتصال پیچی سریع‌تر و قابل دمونتاژ است، اما گران‌تر است. اتصال جوشی صلب‌تر و ارزان‌تر است، اما نیاز به مهارت بالا و کنترل کیفیت دقیق دارد. در پروژه‌های بزرگ صنعتی، اتصال پیچی ترجیح داده می‌شود.

سؤال ۳: حداقل اندازه جوش برای اتصال تیرآهن چقدر است؟

پاسخ: بر اساس مبحث دهم، حداقل اندازه جوش گوشه بستگی به ضخامت قطعات دارد:

• ضخامت تا ۶ mm: حداقل جوش ۳ mm
• ضخامت ۶ تا ۱۲ mm: حداقل جوش ۵ mm
• ضخامت ۱۲ تا ۲۰ mm: حداقل جوش ۶ mm
• ضخامت بالای ۲۰ mm: حداقل جوش ۸ mm

سؤال ۴: آیا می‌توان تیرآهن IPE را به ستون قوطی متصل کرد؟

پاسخ: بله، اما نیاز به جزئیات خاصی دارد. معمولاً از ورق‌های دیافراگم داخلی (Internal Diaphragm) یا خارجی (External Diaphragm) درون یا بیرون ستون قوطی استفاده می‌شود تا نیروهای بال تیرآهن به ستون منتقل شود.

سؤال ۵: برای خرید تیرآهن و مقاطع فولادی مورد نیاز اتصالات، کجا مراجعه کنیم؟

پاسخ: رادمان آهن به‌عنوان یکی از مراجع معتبر تأمین محصولات فولادی در ایران، انواع تیرآهن، نبشی، ورق، ناودانی، پروفیل و میلگرد را با بهترین کیفیت و قیمت رقابتی عرضه می‌کند. تیم مشاوره رادمان آهن آماده راهنمایی شما در انتخاب مقاطع مناسب برای اتصالات پروژه است.

سؤال ۶: در چه شرایطی اتصال تیرآهن نیاز به تقویت دارد؟

پاسخ:

• تغییر کاربری ساختمان (افزایش بار)
• افزایش تعداد طبقات
• آسیب ناشی از زلزله یا حادثه
• عیوب شناسایی‌شده در بازرسی
• تغییر آیین‌نامه و سخت‌تر شدن ضوابط

سؤال ۷: نقش ورق تقویتی در اتصال تیرآهن چیست؟

پاسخ: ورق‌های تقویتی (Stiffener) برای جلوگیری از مشکلات زیر استفاده می‌شوند:

• فشردگی جان ستون (Web Crippling)
• تسلیم موضعی جان ستون (Web Local Yielding)
• کمانش جان ستون (Web Buckling)
• خمش بال ستون (Flange Bending)

سؤال ۸: آیا اتصال تیرآهن لانه‌زنبوری فرقی با تیرآهن معمولی دارد؟

پاسخ: بله. تیرآهن لانه‌زنبوری به دلیل سوراخ‌های شش‌ضلعی در جان، نیاز به توجه ویژه دارد:

• اتصال باید در ناحیه‌ای با جان کامل (بدون سوراخ) باشد.
• ممکن است نیاز به ورق تقویتی در ناحیه تکیه‌گاه باشد.
• طول تکیه‌گاه باید بیشتر از حالت عادی باشد.

---

فصل شانزدهم: نقش رادمان آهن در تأمین مصالح اتصال تیرآهن

۱۶-۱. چرا رادمان آهن؟

رادمان آهن با سال‌ها تجربه در حوزه تأمین و توزیع انواع مقاطع فولادی، به‌عنوان یک مرجع تخصصی در صنعت آهن‌آلات ایران شناخته می‌شود. مزایای همکاری با رادمان آهن:

✅ تنوع محصولات: از تیرآهن و نبشی گرفته تا ورق، ناودانی، پروفیل و میلگرد — تمام مصالح مورد نیاز اتصال تیرآهن در یکجا

✅ مشاوره تخصصی: تیم فنی رادمان آهن آماده ارائه مشاوره در انتخاب مقاطع و مصالح مناسب پروژه شماست

✅ قیمت رقابتی: قیمت‌گذاری منصفانه و شفاف با بروزرسانی روزانه

✅ ارسال سریع: شبکه لجستیک گسترده برای ارسال به سراسر ایران

✅ کیفیت تضمینی: محصولات از کارخانه‌های معتبر داخلی و بین‌المللی با گواهینامه کیفیت

✅ تجربه اثبات‌شده: همکاری با صدها پروژه ساختمانی، صنعتی و عمرانی در سراسر کشور

۱۶-۲. محصولات مرتبط با اتصال تیرآهن در رادمان آهن

---

فصل هفدهم: چک‌لیست اجرایی اتصال تیرآهن

۱۷-۱. چک‌لیست قبل از اجرا

•  نقشه‌های اجرایی اتصالات بررسی و تأیید شده
•  مشخصات فنی مصالح (تیرآهن، نبشی، ورق، پیچ) کنترل شده
•  گواهینامه کیفیت فولاد (Mill Certificate) دریافت شده
•  جوشکار دارای گواهینامه معتبر
•  تجهیزات جوشکاری (دستگاه، الکترود، آون) آماده
•  شرایط جوی مناسب (دمای بالای ۰°C، بدون بارندگی)
•  تجهیزات ایمنی فراهم شده

۱۷-۲. چک‌لیست حین اجرا

•  سطوح اتصال تمیز و عاری از زنگ، روغن و رنگ
•  المان‌ها به‌درستی مونتاژ و شاقولی شده‌اند
•  فاصله‌ها و ابعاد مطابق نقشه
•  توالی جوشکاری رعایت می‌شود
•  اندازه و طول جوش مطابق طراحی
•  پیش‌گرمایش (در صورت لزوم) انجام شده
•  هر لایه جوش قبل از لایه بعدی تمیز شده

۱۷-۳. چک‌لیست پس از اجرا

•  بازرسی چشمی تمام جوش‌ها
•  آزمایش‌های NDT (UT/RT/MT/PT) انجام شده
•  گزارش بازرسی مستند شده
•  عیوب شناسایی‌شده تعمیر شده
•  رنگ‌آمیزی ضدزنگ اتصالات (در صورت نیاز)
•  تأییدیه نهایی ناظر دریافت شده

---

فصل هجدهم: مقایسه اتصال تیرآهن در ایران با کشورهای پیشرفته

۱۸-۱. تفاوت‌های کلیدی

۱۸-۲. درس‌هایی از زلزله‌های بزرگ

زلزله نورثریج ۱۹۹۴ (آمریکا):

• بیش از ۲۰۰ ساختمان فولادی دچار شکست ترد در اتصالات گیردار شدند.
• منجر به انقلابی در طراحی اتصالات شد.
• اتصالات پیش‌تأیید‌شده (AISC 358) ابداع شد.
• اتصال RBS به‌عنوان اتصال ایمن معرفی شد.

زلزله کوبه ۱۹۹۵ (ژاپن):

• خرابی گسترده در اتصالات جوشی سازه‌های فولادی
• ژاپن ضوابط جوشکاری خود را به‌شدت سخت‌تر کرد.

درس برای ایران:
با توجه به لرزه‌خیزی بالای ایران، توجه ویژه به کیفیت اتصال تیرآهن یک ضرورت ملی است.

---

فصل نوزدهم: آینده اتصال تیرآهن در ایران

۱۹-۱. روندهای آینده

1. حرکت به‌سمت اتصالات پیچی: کاهش وابستگی به مهارت جوشکار
2. استفاده بیشتر از اتصالات پیش‌ساخته: افزایش سرعت اجرا
3. BIM (مدل‌سازی اطلاعات ساختمان): طراحی و اجرای دقیق‌تر اتصالات
4. آموزش تخصصی: افزایش کیفیت آموزش جوشکاران
5. بازرسی الزامی: سخت‌گیرانه‌تر شدن الزامات بازرسی
6. فولادهای پرمقاومت: کاهش ابعاد مقاطع و تغییر جزئیات اتصالات

۱۹-۲. نقش آموزش و اطلاع‌رسانی

یکی از مأموریت‌های رادمان آهن ارتقای سطح دانش فنی مشتریان و فعالان صنعت ساختمان است. تولید محتوای تخصصی مانند همین مقاله، بخشی از این مأموریت است. ما معتقدیم مشتری آگاه، بهترین مشتری است.

---

فصل بیستم: نتیجه‌گیری و جمع‌بندی

اتصال تیرآهن بدون اغراق مهم‌ترین جزء اجرایی یک سازه فولادی است. کیفیت اتصال تیرآهن مستقیماً بر ایمنی جان ساکنان و سرمایه‌گذاران تأثیر می‌گذارد.

خلاصه نکات کلیدی:

1. اتصال تیرآهن بر اساس رفتار سازه‌ای به سه دسته مفصلی، گیردار و نیمه‌صلب تقسیم می‌شود.
2. روش‌های اصلی اجرا شامل جوشکاری، پیچ و مهره و ترکیبی هستند.
3. انتخاب نوع اتصال تیرآهن باید بر اساس نوع سیستم سازه‌ای، بارهای وارده و ضوابط آیین‌نامه‌ای باشد.
4. کنترل کیفیت و بازرسی اتصالات از طریق آزمایش‌های NDT ضروری است.
5. الکترود E7018 استاندارد‌ترین انتخاب برای جوشکاری سازه‌ای است.
6. رعایت مبحث دهم و استاندارد ۲۸۰۰ در تمامی پروژه‌ها الزامی است.
7. استفاده از مصالح باکیفیت و استاندارد اولین قدم در اجرای اتصال تیرآهن مطمئن است.
8. تقویت و بهسازی اتصالات موجود در ساختمان‌های قدیمی یک ضرورت ملی است.

---

منابع و مراجع

1. مبحث دهم مقررات ملی ساختمان — وزارت راه و شهرسازی
2. استاندارد ۲۸۰۰ ایران — مرکز تحقیقات ساختمان و مسکن (ویرایش چهارم)
3. AISC 360-22: Specification for Structural Steel Buildings
4. AISC 341-22: Seismic Provisions for Structural Steel Buildings
5. AISC 358-22: Prequalified Connections for Special and Intermediate Steel Moment Frames
6. AWS D1.1/D1.1M: Structural Welding Code — Steel
7. نشریه ۲۶۴ سازمان مدیریت و برنامه‌ریزی
8. گزارش‌های فنی مرکز تحقیقات مسکن پس از زلزله کرمانشاه ۱۳۹۶

---

درباره رادمان آهن

رادمان آهن یکی از مراجع معتبر و تخصصی عرضه انواع آهن‌آلات و مقاطع فولادی در ایران است. با ارائه محصولات باکیفیت، قیمت‌های رقابتی و مشاوره تخصصی رایگان، رادمان آهن همواره در کنار مهندسان، پیمانکاران و کارفرمایان ایرانی بوده و خواهد بود.

📞 برای مشاوره و خرید، با کارشناسان رادمان آهن تماس بگیرید.

🌐 بازدید از سایت: radmanahan.ir
