اهمیت تیرآهن در سازه‌ها

تیرآهن یکی از حیاتی‌ترین اجزای سازه‌های فلزی است که وظیفه اصلی آن تحمل نیروهای خمشی و انتقال بار از نقاط مختلف به ستون‌ها و فونداسیون می‌باشد. در ساختمان‌سازی، استفاده از تیرآهن مناسب نه‌تنها ضامن استحکام سازه است، بلکه تأثیر مستقیمی بر ایمنی، دوام و هزینه ساخت دارد. در سال‌های اخیر، با گسترش پروژه‌های عمرانی و افزایش تنوع تولیدکنندگان، انتخاب تیرآهن مناسب از نظر اندازه و کیفیت به یکی از چالش‌های مهم مهندسان و مجریان پروژه تبدیل شده است.

اندازه تیرآهن نقش تعیین‌کننده‌ای در میزان مقاومت، شکل‌پذیری و نوع کاربرد آن دارد. به همین دلیل، آشنایی دقیق با ابعاد، استانداردها و تفاوت‌های کیفی تیرآهن‌ها از دیدگاه فنی ضروری است.

اگر قصد بررسی قیمت، مشخصات فنی و خرید انواع مقاطع فولادی را دارید، می‌توانید از رادمان آهن اطلاعات به‌روز بازار را مشاهده کنید.

تعریف فنی تیرآهن و نحوه تعیین اندازه آن

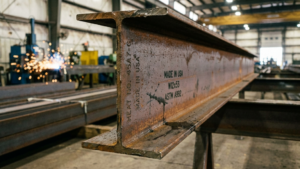

تیرآهن مقطعی فولادی با دو بال افقی و یک جان عمودی است که با توجه به شکل هندسی آن، قابلیت تحمل نیروهای خمشی و برشی را دارد. اندازه تیرآهن معمولاً بر اساس ارتفاع جان آن (به میلی‌متر) تعیین می‌شود.

به‌عنوان مثال، تیرآهن ۱۴ به معنی تیرآهنی با ارتفاع جان ۱۴۰ میلی‌متر است. این اندازه شاخص اصلی در طبقه‌بندی و انتخاب تیرآهن برای کاربردهای مختلف می‌باشد.

در کنار ارتفاع، ضخامت بال و جان نیز از پارامترهای مهم محسوب می‌شود که مستقیماً بر ظرفیت باربری و وزن واحد طول تأثیر دارد.

تیرآهن‌ها در مقاطع مختلفی تولید می‌شوند که رایج‌ترین نوع آن‌ها تیرآهن‌های I و H هستند. تفاوت اصلی در ضخامت و پهنای بال آن‌هاست که باعث تغییر در مقاومت خمشی و پیچشی تیرآهن می‌شود.

انواع استانداردهای اندازه تیرآهن

در سطح جهانی، اندازه تیرآهن‌ها بر اساس استانداردهای مختلفی تولید می‌شود. هر استاندارد ویژگی‌های خاصی در ابعاد، وزن و ضخامت دارد. در ایران، سه استاندارد اصلی بیشترین کاربرد را دارند:

۱. استاندارد اروپایی (IPE)

تیرآهن IPE از متداول‌ترین مقاطع فولادی است که مطابق با استاندارد EN10024 تولید می‌شود. ضخامت بال در این نوع تیرآهن در طول آن ثابت است و همین موضوع باعث یکنواختی در رفتار مکانیکی و سهولت در طراحی می‌گردد.

اندازه تیرآهن IPE معمولاً از ۸ تا ۶۰ متغیر است و در اغلب پروژه‌های ساختمانی، نوع ۱۲ تا ۳۰ بیشترین کاربرد را دارد.

۲. استاندارد چینی و روسی (INP)

تیرآهن INP مشابه نوع IPE است اما ضخامت بال در امتداد عرض کاهش می‌یابد. این تغییر باعث سبک‌تر شدن تیرآهن می‌شود، اما در مقابل، مقاومت خمشی آن در مقایسه با IPE کمتر است.

اندازه تیرآهن INP نیز از ۸ تا ۶۰ متغیر است، ولی به دلیل تفاوت هندسی، در طراحی‌های حساس کمتر مورد استفاده قرار می‌گیرد.

۳. استاندارد بریتانیایی و آمریکایی (HEA، HEB، HEM)

این مقاطع با بال‌های پهن‌تر طراحی شده‌اند و معمولاً در پروژه‌های صنعتی یا سازه‌های سنگین مانند پل‌ها و سوله‌ها به‌کار می‌روند. اندازه تیرآهن در این استانداردها بر اساس ارتفاع مقطع تعیین می‌شود، ولی ضخامت بال و جان بسیار بیشتر از نوع IPE است.

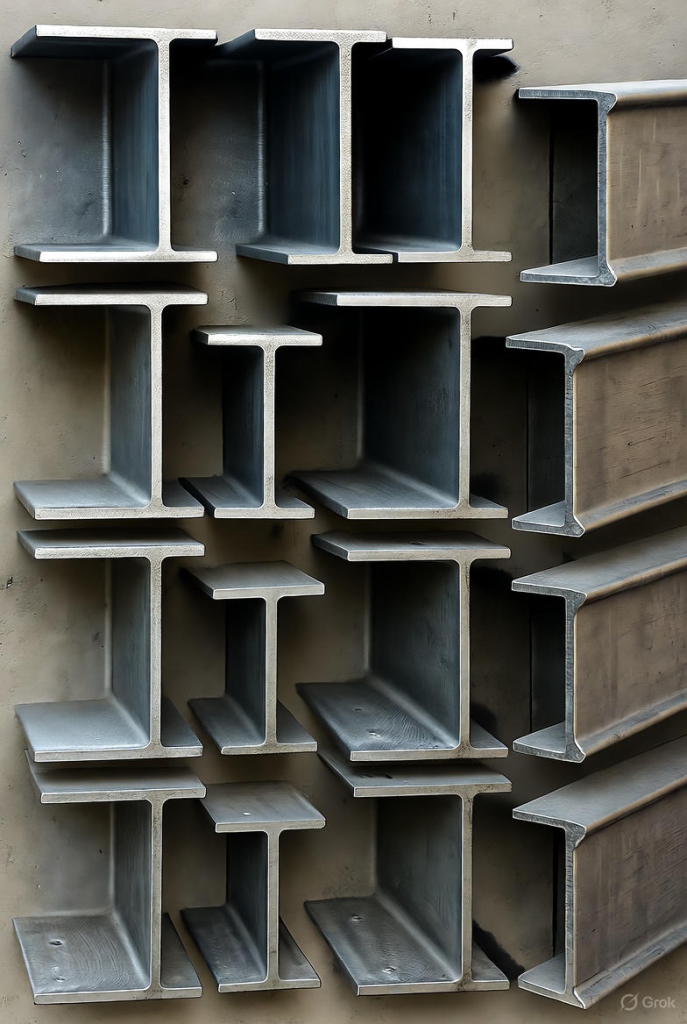

معرفی انواع تیرآهن بر اساس اندازه

تیرآهن‌ها از سایز ۸ تا ۶۰ تولید می‌شوند، اما در ساخت‌وساز شهری معمولاً از سایزهای ۱۲ تا ۳۰ استفاده می‌شود. در ادامه به معرفی کاربردی هر اندازه تیرآهن می‌پردازیم:

تیرآهن ۱۲

کوچک‌ترین سایز متداول در پروژه‌های سبک است. معمولاً برای سقف‌های تیرچه‌بلوک، خرپاهای کوچک یا سازه‌های فرعی استفاده می‌شود.

تیرآهن ۱۴

یکی از پرکاربردترین اندازه‌ها در ساختمان‌های مسکونی ۲ تا ۴ طبقه است. این اندازه تیرآهن تعادل خوبی بین وزن، مقاومت و قیمت دارد.

تیرآهن ۱۶

در سازه‌های سنگین‌تر، اسکلت‌های فلزی چندطبقه و ستون‌های فرعی مورد استفاده قرار می‌گیرد.

تیرآهن ۱۸

برای دهانه‌های بلند و سازه‌هایی با بار مرده زیاد مناسب است. استفاده از این اندازه تیرآهن باعث کاهش تعداد ستون‌ها می‌شود.

تیرآهن ۲۰

در سوله‌ها، کارگاه‌ها و سازه‌های صنعتی سبک کاربرد دارد و مقاومت بالایی در برابر خمش دارد.

تیرآهن ۲۴ تا ۳۰

در پروژه‌های بزرگ مانند پل‌ها، برج‌ها و سازه‌های صنعتی سنگین به‌کار می‌روند. این اندازه تیرآهن‌ها معمولاً نیازمند طراحی دقیق و اتصالات ویژه هستند.

تأثیر اندازه تیرآهن بر استحکام و کاربرد سازه

هرچه اندازه تیرآهن بزرگ‌تر باشد، ممان اینرسی و مدول مقطع افزایش یافته و در نتیجه مقاومت خمشی آن بیشتر می‌شود. این ویژگی باعث می‌شود  تیرآهن های با اندازه بزرگ‌تر برای دهانه‌های بلندتر و بارهای سنگین‌تر مناسب باشند.

اما افزایش اندازه تیرآهن به‌طور مستقیم موجب افزایش وزن و هزینه می‌شود. به همین دلیل، انتخاب اندازه تیرآهن باید با محاسبات دقیق سازه‌ای انجام شود تا از مصرف بیش از حد یا کمبود مقاومت جلوگیری گردد.

در پروژه‌های معمولی مسکونی، استفاده از تیرآهن ۱۴ یا ۱۶ متداول است، در حالی که در پروژه‌های صنعتی، اندازه تیرآهن ۱۸ به بالا ضروری است.

بررسی تفاوت کیفیت تیرآهن در کارخانه‌های مختلف

کیفیت تیرآهن صرفاً به اندازه آن محدود نمی‌شود؛ بلکه ترکیب شیمیایی، فرآیند تولید، کنترل حرارت و نحوه خنک‌سازی نیز نقش مهمی دارند.

در برخی کارخانه‌ها، استفاده از شمش‌های فولادی با خلوص بالا موجب افزایش یکنواختی ساختار کریستالی فولاد می‌شود که در نهایت کیفیت تیرآهن را بهبود می‌بخشد. در مقابل، تولید با مواد بازیافتی یا کنترل حرارت نامناسب باعث کاهش استحکام و شکل‌پذیری تیرآهن خواهد شد.

تفاوت در کیفیت تیرآهن می‌تواند موجب انحراف ابعادی، تاب‌برداشتن، ترک‌های سطحی یا کاهش تحمل خمشی شود که در پروژه‌های حساس بسیار خطرناک است.

از آنجا که تیرآهن در کنار سایر مقاطع فولادی مانند ورق فولادی.پروفیل.نبشی .ناودانی در بسیاری از پروژه‌های عمرانی مورد استفاده قرار می‌گیرد، انتخاب محصول استاندارد و باکیفیت اهمیت بالایی دارد.

عوامل مؤثر بر کیفیت تیرآهن

۱. مواد اولیه

شمش فولادی پایه کیفیت هر تیرآهن است. نسبت دقیق کربن، منگنز و سیلیسیم باید مطابق با استاندارد باشد تا استحکام و چقرمگی مناسب ایجاد شود.

۲. روش تولید

در روش نورد گرم، فولاد در دمای بالا تغییر شکل می‌دهد و سپس خنک می‌شود. کنترل دقیق دما و سرعت نورد نقش کلیدی در کیفیت نهایی دارد.

۳. عملیات حرارتی و خنک‌سازی

اگر سرعت خنک‌سازی بیش‌ازحد باشد، احتمال ایجاد تنش‌های پسماند و ترک در مقطع وجود دارد.

۴. کنترل کیفی

تست‌های التراسونیک، ابعادی و کششی برای اطمینان از تطابق اندازه تیرآهن و خواص مکانیکی با استاندارد ضروری است.

نقش استاندارد ملی در کنترل کیفیت و اندازه تیرآهن

در ایران، سازمان استاندارد ملی بر اساس آیین‌نامه‌های بین‌المللی، الزامات دقیقی برای تولید تیرآهن وضع کرده است. این استانداردها شامل حدود مجاز در ابعاد، وزن هر متر و تلرانس اندازه تیرآهن است.

اجرای این مقررات موجب یکپارچگی بازار و تضمین کیفیت سازه‌های فلزی می‌شود. رعایت نکردن استانداردها ممکن است باعث عدم تطابق در اتصالات و کاهش مقاومت نهایی سازه شود.

مقایسه کاربردی اندازه‌های مختلف تیرآهن در پروژه‌ها

در ساختمان‌های مسکونی معمولی، تیرآهن ۱۲ تا ۱۸ بیشترین کاربرد را دارد. در پروژه‌های تجاری مانند پاساژها، اندازه تیرآهن ۱۸ تا ۲۴ استفاده می‌شود تا بتواند دهانه‌های بلندتر را تحمل کند.

در صنایع سنگین و سوله‌ها، تیرآهن‌های با اندازه ۲۴ تا ۳۰ یا حتی بالاتر انتخاب می‌شوند. انتخاب صحیح اندازه تیرآهن تأثیر مستقیمی بر وزن کلی سازه و هزینه تمام‌شده دارد.

نحوه انتخاب بهترین اندازه تیرآهن با توجه به نوع پروژه

انتخاب اندازه تیرآهن باید بر اساس پارامترهایی مانند بار مرده، بار زنده، دهانه، نوع سقف و کاربری ساختمان انجام شود.

مهندسان سازه با استفاده از نرم‌افزارهای طراحی مانند SAP2000 یا ETABS، مقدار نیروی خمشی مورد نیاز را محاسبه کرده و اندازه تیرآهن مناسب را انتخاب می‌کنند.

برای ساختمان‌های کم‌ارتفاع، استفاده از تیرآهن ۱۴ کافی است، اما در اسکلت‌های چندطبقه، تیرآهن‌های ۱۶ تا ۲۰ پیشنهاد می‌شود. در بسیاری از این پروژه‌ها، استفاده هم‌زمان از میلگرد، تیرآهن و سایر مقاطع فولادی بر اساس محاسبات مهندسی انجام می‌شود.

تأثیر قیمت و بازار بر انتخاب اندازه تیرآهن

نوسانات بازار فولاد گاهی باعث تغییر در انتخاب اندازه تیرآهن می‌شود. در شرایط افزایش قیمت، برخی پیمانکاران تمایل دارند از اندازه کوچک‌تر استفاده کنند، اما این کار در بلندمدت به کاهش ایمنی و افزایش هزینه‌های تعمیر منجر می‌شود.

بهترین راهکار، تطبیق فنی و اقتصادی اندازه تیرآهن با نیاز واقعی پروژه است. برای اطلاع از قیمت روز انواع تیرآهن و سایر محصولات فولادی، می‌توان از رادمان آهن استفاده کرد.
