2. نکات کلیدی در محاسبه طول خم

اجرای صحیح خم میلگرد تنها به خم کردن فولاد محدود نمی‌شود، بلکه طول مهاری، شعاع خم و طول واقعی میلگرد باید به‌دقت محاسبه شود تا انتقال نیرو به بتن کامل و سازه‌ای ایمن حاصل شود.

2.1. طول مهاری خم

• تعریف: طول مهاری یا LeL_eLe​ بخشی از میلگرد است که در داخل بتن قرار می‌گیرد تا نیروهای کششی و برشی به‌طور کامل به بتن منتقل شود.

• اهمیت: طول مهاری ناکافی باعث کاهش مقاومت کششی و برشی سازه، بیرون زدگی میلگرد یا شکست موضعی می‌شود.

• فرمول تقریبی:

Le=α⋅dbL_e = \alpha \cdot d_bLe​=α⋅db​

که در آن:

• dbd_bdb​ = قطر میلگرد

• $\alpha$ = ضریب وابسته به نوع خم، مقاومت بتن و شرایط اجرا (معمولاً بین 8 تا 12 برای بتن معمولی)

• نکات مهم:

  1. برای خم 90 درجه و 135 درجه، طول مهاری نیازمند افزایش جزئی است تا خم تاثیری بر انتقال نیرو نگذارد.

  2. برای میلگردهای طولی ستون، طول مهاری حداقل برابر طول مهاری استاندارد جدول آیین‌نامه ۲۸۰۰ یا مبحث نهم مقررات ملی است.

  3. در محل‌های با تنش بالا، طول مهاری می‌تواند تا 1.25 برابر مقدار استاندارد افزایش یابد.

2.2. طول خم اضافی

• تعریف: طول اضافی یا مقدار افزایش طول میلگرد هنگام خمکاری است که برای جبران خم واقعی نیاز است.

• محاسبه: برای خم 90 درجه، طول اضافی تقریباً برابر است با:

Lاضافی=0.14⋅π⋅dbL_\text{اضافی} = 0.14 \cdot \pi \cdot d_bLاضافی​=0.14⋅π⋅db​

• نکات اجرایی:

  1. در خم‌های با زاویه بیشتر یا کمتر از 90 درجه، طول اضافی باید متناسب با زاویه و شعاع خم محاسبه شود.

  2. عدم در نظر گرفتن طول اضافی باعث کوتاهی میلگرد و کاهش طول مهاری واقعی می‌شود.

  3. طول اضافی برای خم‌های پیچیده مانند S یا U باید با استفاده از منحنی‌ها و فرمول‌های دقیق‌تر محاسبه شود.

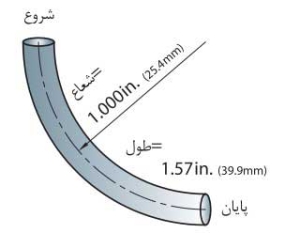

2.3. شعاع خم

• تعریف: شعاع خم فاصله بین محور میلگرد و نقطه شروع خم است.

• اهمیت: شعاع مناسب از ترک خوردن فولاد در زمان خم و کاهش مقاومت جلوگیری می‌کند.

• اصول کلی:

  • شعاع خم حداقل ۲ تا ۳ برابر قطر میلگرد باشد.

  • برای میلگردهای ضخیم، شعاع خم بزرگ‌تر توصیه می‌شود.

  • در خم‌های قلاب و مهاری، شعاع بیشتر باعث افزایش دوام خم می‌شود.

• نکته اجرایی: خم با شعاع کمتر از حد استاندارد باعث تضعیف بخش کششی میلگرد و ایجاد نقاط ضعف در سازه می‌شود.

3. نکات کلیدی در اجرای خم

اجرای خم میلگرد به‌صورت اصولی نیازمند دقت، تجربه و ابزار مناسب است. رعایت نکات زیر می‌تواند از آسیب میلگرد و ضعف سازه جلوگیری کند:

3.1. استفاده از دستگاه‌های خم مناسب

• میلگردهای نازک: خم دستی با اهرم کافی یا قالب ساده مناسب است.

• میلگردهای ضخیم یا خم‌های پیچیده: استفاده از دستگاه‌های مکانیکی یا هیدرولیکی الزامی است.

• مزیت: خم دقیق، کاهش ترک خوردگی و صرفه‌جویی در زمان اجرا.

3.2. کنترل زاویه خم

• توصیه: زاویه خم باید مطابق نقشه سازه‌ای باشد.

• ابزارهای پیشنهادی:

  • قالب‌های زاویه‌دار

  • گونیا

  • کولیس برای بررسی طول خم

• دقت: هر خطای زاویه‌ای می‌تواند باعث ایجاد فاصله غیر مجاز بین میلگردها و بتن شود که در طولانی‌مدت مقاومت سازه را کاهش می‌دهد.

3.3. جلوگیری از ترک خوردن میلگرد

• خم باید به آرامی انجام شود تا فولاد ترک نخورد.

• مراحل پیشگیری:

  • خم در دمای محیط انجام شود (گرمادهی تنها در شرایط خاص صنعتی مجاز است).

  • برای میلگردهای ضخیم، خم تدریجی و با چند مرحله انجام شود.

  • بررسی سطح میلگرد پس از خم برای اطمینان از عدم ترک یا شکست سطحی.

3.4. تطابق با نقشه اجرایی

• قبل از خمکاری، طول و زاویه هر میلگرد باید با نقشه‌های اجرایی بررسی شود.

• عدم تطابق طول یا زاویه خم می‌تواند منجر به:

  • کاهش طول مهاری واقعی

  • تداخل با میلگردهای مجاور

  • نیاز به اصلاح محل یا افزایش هزینه اجرا

• توصیه: انجام کنترل کیفی قبل و بعد از خمکاری برای هر دسته از میلگردها.

3.5. نکات تکمیلی

1. میلگردهای با قطر زیاد (>25 میلی‌متر) بهتر است توسط دستگاه هیدرولیکی خم شوند.

2. خم‌های چندمرحله‌ای برای ایجاد شکل‌های پیچیده (مثل S یا Z) باید با دقت برنامه‌ریزی شوند.

3. در پروژه‌های حساس، نمونه آزمایشی خم میلگرد قبل از اجرای انبوه توصیه می‌شود.

4. استفاده از میلگردهای با فولاد نرم‌تر (GFR یا نرمش بالا) برای خم‌های تنگ ترمز ترک خوردگی را کاهش می‌دهد.

4. کاربرد عملی انواع خم در پروژه‌ها با مثال عددی

در این بخش، برای هر نوع خم، محل کاربرد واقعی، طول مهاری و شعاع خم پیشنهادی برای میلگردهای معمولی (16 و 20 میلی‌متر) ارائه می‌شود تا خواننده درک عملی بهتری داشته باشد.

نکات عملی:

• مقادیر طول مهاری و شعاع خم برای بتن با مقاومت معمولی (20–25 MPa) در نظر گرفته شده است. برای بتن با مقاومت بالاتر، طول مهاری ممکن است کاهش یابد.

• زاویه و طول خم باید مطابق نقشه‌های اجرایی باشد تا نیروهای کششی و برشی به‌درستی منتقل شوند.

• در پروژه‌های صنعتی یا پل‌ها، خم‌های سنگین نیازمند دستگاه هیدرولیکی و قالب دقیق هستند.

5. نکات اجرایی پیشرفته در خم میلگرد

اجرای خم میلگرد تنها به خم کردن محدود نمی‌شود، بلکه کنترل کیفیت، دقت زاویه و تطابق با نقشه نقش اساسی دارد.

5.1. استفاده از جداول و نرم‌افزارهای طراحی

• برای محاسبه دقیق طول خم و طول مهاری، استفاده از جداول استاندارد مبحث نهم یا آیین‌نامه‌های بین‌المللی ضروری است.

• نرم‌افزارهای طراحی سازه (مثل ETABS، SAFE یا Tekla Structures) می‌توانند طول خم و شعاع مناسب را با توجه به نوع میلگرد و بتن محاسبه کنند.

5.2. کنترل کیفیت قبل از بتن‌ریزی

• بررسی طول، زاویه و شعاع خم قبل از قرار دادن میلگرد در قالب الزامی است.

• استفاده از قالب، گونیا و کولیس توصیه می‌شود تا اطمینان حاصل شود که خم‌ها مطابق نقشه هستند.

• عدم کنترل دقیق منجر به تداخل میلگردها، کوتاهی طول مهاری و ضعف سازه می‌شود.

5.3. تجهیزات مناسب برای خم‌های سنگین

• میلگردهای ضخیم (>25 میلی‌متر) و خم‌های پیچیده باید با دستگاه هیدرولیکی یا مکانیکی خم شوند.

• خم دستی تنها برای میلگردهای نازک (<16 میلی‌متر) و خم‌های ساده توصیه می‌شود.

• استفاده از دستگاه مناسب باعث کاهش ترک خوردگی فولاد و صرفه‌جویی در زمان و نیروی انسانی می‌شود.

5.4. نمونه‌سازی قبل از اجرا

• در پروژه‌های حساس و پیچیده، بهتر است نمونه‌ای از میلگرد خم شود و با نقشه و جداول استاندارد تطبیق داده شود.

• این کار باعث کاهش خطای انسانی و مشکلات اجرایی در حجم انبوه پروژه می‌شود.

5.5. تطابق با مقررات ملی و بین‌المللی

• تمام خم‌ها باید مطابق مبحث نهم مقررات ملی ساختمان، آیین‌نامه 2800 و استانداردهای بین‌المللی (ACI، Eurocode) اجرا شوند.

• عدم تطابق با استاندارد می‌تواند باعث کاهش مقاومت سازه و ایجاد نقاط ضعف بحرانی شود.

5.6. نکات تکمیلی حرفه‌ای

1. خم‌های چندمرحله‌ای (مثل S یا Z) باید با برنامه‌ریزی دقیق و بررسی زاویه‌ها اجرا شوند.

2. میلگردهای با فولاد نرم‌تر برای خم‌های تنگ، ترک خوردگی را کاهش می‌دهند.

3. کنترل بعد از خمکاری: بررسی ترک‌ها، شکست سطحی و زاویه خم ضروری است.

4. برای پروژه‌های پل و صنعتی، شعاع خم بزرگ‌تر از حد استاندارد توصیه می‌شود تا دوام خم افزایش یابد.

6. نتیجه‌گیری

خم میلگرد یکی از مراحل حیاتی در اجرای سازه‌های بتن‌آرمه است که تأثیر مستقیم بر مقاومت کششی، برشی و خمشی سازه دارد. اجرای صحیح خم میلگرد نیازمند ترکیبی از دانش فنی، محاسبات دقیق و مهارت اجرایی است.

نکات کلیدی نتیجه‌گیری:

1. شناخت انواع خم و کاربرد هر یک:

   • خم 90 درجه، 135 درجه (قلاب)، U، S و L هرکدام کاربرد مشخص در تیر، ستون، دال و دیوار برشی دارند.

   • انتخاب نوع خم مناسب با توجه به نقشه و محل اجرا اهمیت بالایی دارد.

2. محاسبه دقیق طول مهاری و شعاع خم:

   • طول مهاری باید مطابق استانداردها (مبحث نهم مقررات ملی ساختمان و آیین‌نامه 2800) و قطر میلگرد محاسبه شود.

   • شعاع خم حداقل ۲ تا ۳ برابر قطر میلگرد باشد تا از ترک خوردن فولاد جلوگیری شود.

3. توجه به طول اضافی خم:

   • طول واقعی میلگرد باید با احتساب طول خم اضافی تعیین شود تا طول مهاری کافی فراهم شود.

4. اجرای خم با دقت و ابزار مناسب:

   • میلگردهای نازک را می‌توان خم دستی کرد، اما برای میلگردهای ضخیم یا خم‌های پیچیده، استفاده از دستگاه هیدرولیکی توصیه می‌شود.

   • کنترل زاویه و تطابق با نقشه قبل و بعد از خمکاری ضروری است.

5. کنترل کیفیت و تطابق با استاندارد:

   • قبل از بتن‌ریزی، طول، زاویه و شعاع خم باید بررسی شود.

   • خم‌ها باید مطابق استاندارد ملی و بین‌المللی اجرا شوند تا عملکرد سازه به حداکثر برسد.

نتیجه نهایی:
رعایت دقیق استانداردها، محاسبه صحیح طول مهاری و شعاع خم، و اجرای اصولی خم‌ها باعث افزایش ایمنی، دوام و عملکرد سازه می‌شود. هر گونه کوتاهی یا اشتباه در خمکاری میلگرد می‌تواند به نقاط ضعف بحرانی در سازه منجر شود و هزینه اصلاحی ایجاد کند. بنابراین، آموزش، تجربه و استفاده از ابزار مناسب برای مهندسین و پیمانکاران الزامی است.
