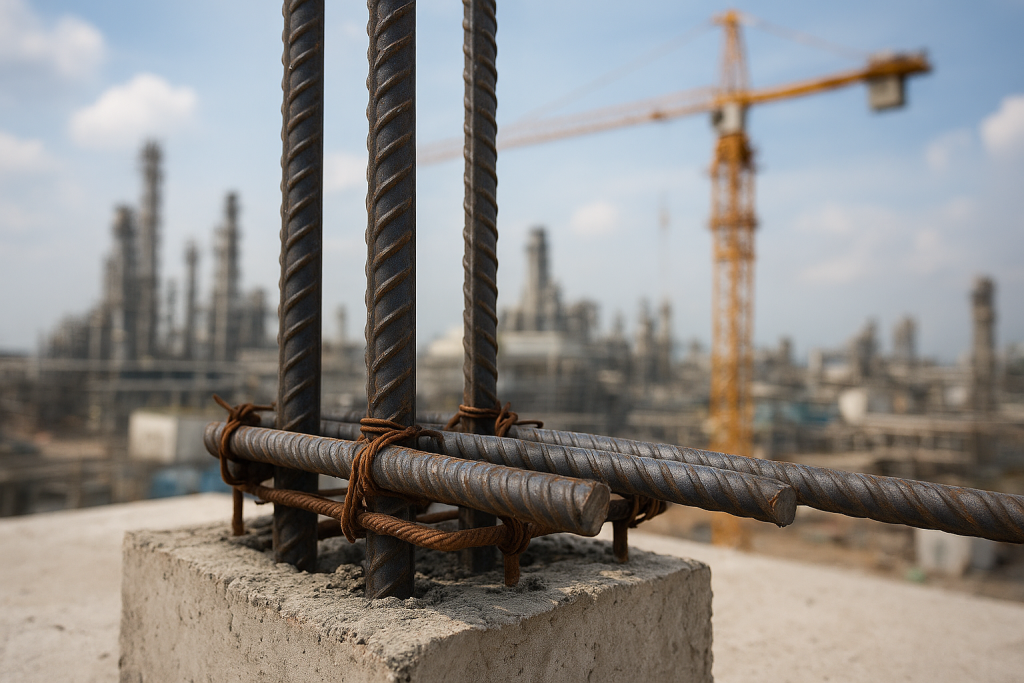

چرا برخی میلگردها باعث ترک در سازه میشوند؟
🧱 چرا برخی میلگردها باعث ترک در سازه میشوند؟
ترک خوردن سازه همیشه یک هشدار جدی است. کسی که با بتن کار کرده باشد میداند که ترکها فقط «خطوط باریک روی دیوار» نیستند؛ آنها معمولاً آغاز یک مشکل عمیقتر هستند. یکی از ریشههای مهمِ ترک در سازهها، خودِ میلگرد است؛ همان عضوی که قرار است سازه را مقاوم کند، اگر کیفیت یا رفتار درستی نداشته باشد، خودش عامل آسیب میشود.
در این مقاله رادمان آهن توضیح می دهد چرا بعضی میلگردها ترک ایجاد میکنند، این ترکها چطور شکل میگیرند، چطور میشود میلگرد معیوب را زود تشخیص داد، و تأمینکنندهای مانند رادمان آهن چه نقشی در جلوگیری از این اتفاق دارد.
📌 بخش اول: ترکهایی که مقصر اصلیشان «میلگرد» است
بتن بهطور طبیعی در برابر کشش ضعیف است؛ به همین دلیل از میلگرد برای تحمل نیروهای کششی استفاده میشود. اما وقتی خود میلگرد دچار مشکل باشد، نتیجه در سازه این میشود:
۱) ترکهای ناشی از خوردگی میلگرد
این رایجترین و خطرناکترین نوع ترک است.
وقتی میلگرد در بتن شروع به زنگزدگی میکند، حجمش بیشتر میشود و بتن را از داخل میشکافد. مثل این است که یک میخ در چوب زنگ بزند و متورم شود؛ چوب میترکد.
این ترکها:
-
معمولاً همراستا با میلگرد هستند،
-
آرام شروع میشوند اما به مرور بزرگ و خطرناک میشوند،
-
حتی اگر بارگذاری روی سازه کم باشد هم ظاهر میشوند.
۲) ترکهای ناشی از ضعف پیوستگی بتن و میلگرد
یک میلگرد خوب باید «چنگ» محکمی در بتن بیندازد.
اگر آجها درست نباشند، یا میلگرد سطح روغنی/زنگزده/صاف داشته باشد، بتن نمیتواند آن را محکم بگیرد. در نتیجه هنگام بارگذاری، بتن در محل اتصال ترک برمیدارد.
۳) ترکهای ناشی از میلگردهای ترد و کمدوام
بعضی میلگردها مثل شیشه رفتار میکنند؛
استحکام دارند اما تغییرشکل نمیدهند.
در مناطق زلزلهخیز این یک فاجعه است.
هنگامی که نیرو زیاد میشود، میلگرد بدون هشدار میشکند و بتن هم ترک میخورد.
۴) ترک ناشی از عیوب تولید
گاهی میلگرد از ظاهرش معلوم نیست اما در داخلش مشکل دارد:
-
حبابهای ریز
-
ناخالصی
-
لایهلایه شدن
-
سردجوش یا ترک ریز
-
عملیات حرارتی ناقص
این نقصها زیر بار باعث تمرکز تنش و سپس ایجاد ترک در بتن میشوند.
📌 بخش دوم: چرا میلگرد دچار این مشکلات میشود؟
حالا وارد اصل ماجرا میشویم. میلگردها چرا مشکلساز میشوند؟
۱) مواد اولیه ضعیف و بازیافتیِ بیکیفیت
وقتی تولیدکننده از آهنقراضهٔ بیکیفیت استفاده میکند، ناخالصیهای زیادی وارد فولاد میشود.
این ناخالصیها باعث:
-
تردی
-
افزایش احتمال شکست
-
خوردگی زودرس
-
ضعف جوشکاری
میشوند.
۲) ترکیب شیمیایی نامتعادل
برای اینکه میلگرد شکلپذیر باشد، باید میزان کربن، منگنز و سیلیکون دقیق تنظیم شود.
میلگردهایی که در کارگاههای نامعتبر تولید میشوند، این تعادل را رعایت نمیکنند.
نتیجه:
میلگرد سفت است اما شکننده.

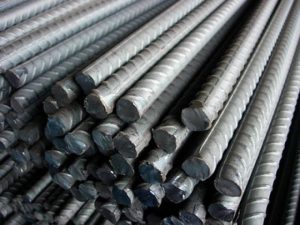

۳) آجزنی اشتباه روی سطح میلگرد
آج میلگرد فقط برای زیبایی نیست؛
تمام عملکردش در بتن به همین آجهاست.
آجهای اشتباه باعث:
-
لغزیدن میلگرد در بتن
-
ایجاد ترک برشی
-
ضعف اتصال
میشود.
۴) فرآیند خنککاری و عملیات حرارتی غلط
میلگردهای TMT باید یک مغز نرم و یک پوستهٔ سخت داشته باشند.
اگر خنککاری اشتباه انجام شود، پوسته و مغز درست تشکیل نمیشود و میلگرد رفتار پایدار ندارد.

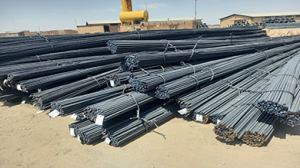

۵) انبارداری اشتباه و زنگزدگی قبل از مصرف
بسیاری از میلگردها در حیاطهای روباز، روی خاک، زیر باران، بدون پوشش مناسب نگهداری میشوند.
زنگزدگی اولیه باعث میشود بتن نتواند چسبندگی لازم را به میلگرد ایجاد کند.
این یکی از دلایل بسیار رایج ترکخوردگی است.
📌 بخش سوم: تستهای واقعی
در پروژههای بزرگ، مهندسان برای اطمینان از کیفیت میلگرد چند تست کلیدی انجام میدهند.
۱) تست کشش
میلگرد در دستگاه کشیده میشود تا:
-
مقاومت تسلیم
-
مقاومت نهایی
-
درصد ازدیاد طول
مشخص شود.
میلگرد خوب باید شکلپذیری بالا داشته باشد.
اگر قبل از کش آمدن زیاد، ناگهان بشکند → یعنی ترد است و خطرناک.
۲) تست خمش و برگشت خمش
میلگرد را خم میکنند و دوباره صاف میکنند.
اگر ترکهای ریز روی سطح ظاهر شود، یعنی میلگرد در برابر تمرکز تنش ضعیف است.
۳) تست ترکیب شیمیایی
با استفاده از دستگاه آنالیز، میزان عناصر داخلی میلگرد بررسی میشود.
میلگردهای نامرغوب معمولاً:
-
فسفر بالا
-
گوگرد بالا
-
کربن بالا
دارند که دشمن شکلپذیری هستند.
۴) تست چسبندگی بتن و میلگرد
نمونهٔ بتن ساخته میشود و میلگرد داخل آن قرار میگیرد.
سپس تحت بار کششی قرار میگیرد تا مقاومت پیوستگی اندازهگیری شود.
اگر پیوستگی پایین باشد → ترکزایی بالا در سازه محتمل است.
۵) تست خوردگی تسریعشده
میلگرد در محیط کلریدی (مثل آب شور) قرار میگیرد.
میلگردهای بیکیفیت به سرعت زنگ میزنند.
این تست میزان تحمل محیطی آرماتور را مشخص میکند.
۴) نقش فرآیند تولید در ایجاد ترکهای سازهای
یکی از بزرگترین سوءتفاهمها در بازار این است که گفته میشود «همه میلگردها مثل هم تولید میشوند و تنها تفاوت در سایز و آج است.»
این تصور کاملاً اشتباه است. کُرنشپذیری، چقرمگی، مقاومت کششی و حتی رفتار پلاستیک میلگردها وابسته به دهها پارامتر تولیدی است.
در این بخش به همان نکاتی میپردازیم که معمولاً حتی فروشندگان باتجربه هم از آن اطلاع ندارند.
۴–۱) کیفیت شمش اولیه (Billet)؛ عامل پنهان اما تعیینکننده
میلگردهایی که باعث ترک در سازه میشوند، معمولاً از شمشهایی تولید شدهاند که یکی از این مشکلات را دارند:
🔸 وجود گازهای حلشده مثل هیدروژن
هیدروژن در فولاد یک دشمن پنهان است.
ترکهای زیرسطحی که بعدها در سازه بهصورت «مویرگی» ظاهر میشوند، عمدتاً از همین موضوع نشأت میگیرند.
🔸 درصد کربن بیش از حد استاندارد
سازندهای که برای کاهش هزینه از شمشهای بازیافتی استفاده میکند، عملاً میلگردی تولید میکند که:
-
شکنندهتر است
-
جذب تنش کمتری دارد
-
در مناطق زلزلهخیز بسیار خطرناک است
🔸 آخال (Inclusion) و ناخالصی
اگر در شمش، ذراتی مثل گوگرد، فسفر یا سرب وجود داشته باشد، رفتار میلگرد غیرمتعادل میشود؛ یعنی ممکن است در یک نقطه بیش از حد نرم باشد و در نقطه دیگر بسیار سخت.
چنین میلگردی در بتن، هنگام بارگذاری غیرمتقارن، ترک ایجاد میکند.
۴–۲) دمای غلط در ناحیه نورد؛ دلیل «ترکخوردگی گرم»
در نورد گرم، دما باید دقیقاً در یک بازه کنترل شود. میلگردهایی که:
-
خیلی سرد نورد شدهاند
یا -
خیلی داغ از قفسه خارج شدهاند
رفتار زیر را نشان میدهند:
🔹 نورد با دمای پایین → میلگرد شکننده
فولاد در این حالت دچار خستگی ساختاری (Structural Fatigue) میشود و در زمان ضربه یا بارهای زلزله، ترکهای ناگهانی ایجاد میکند.
🔹 نورد با دمای بیشازحد → ریزساختار درشتدانه
این همان میلگردهایی هستند که در آزمایش خم ۱۸۰ درجه ترک میخورند.
۴–۳) خنککاری غیر استاندارد؛ قاتل خاموش میلگرد
خنککاری شامل کنترل دقیق دبی آب و زمان تماس با فولاد است.
میلگردهایی که زودتر از حد معمول خنک میشوند:
-
سطحی سخت اما عمقی نرم دارند (یکدست نیستند)
-
در محل وصلهها و زانوزدگی (Bent Zone) ترک میخورند
به این حالت میگویند Quench Defect.
۵) تستهای واقعی که نشان میدهد کدام میلگردها ترکزا هستند
این بخش یکی از مهمترین قسمتهای مقاله است.
در بسیاری از گزارشهای میدانی که توسط کارشناسان سازه ثبت شده، ۶ آزمایش مشخص کردهاند که آیا یک میلگرد «ریسک ایجاد ترک در سازه» دارد یا خیر.
۵–۱) آزمایش خم ۱۸۰ درجه (Bending Test)؛ اولین چراغ قرمز
میلگرد سالم باید بتواند بدون هرگونه:
-
ترک سطحی
-
پوستهشدن
-
شکست موضعی
تا ۱۸۰ درجه خم شود.
میلگردهای ترکزا در این تست:
-
ترکهای مورب ایجاد میکنند
-
در سطح آجها «ریزش» دارند
-
لایهای پوسته میشود
۵–۲) تست کشش (Tension Test)
در میلگردهای مشکلدار:
-
اختلاف بین تسلیم (Yield) و مقاومت نهایی (Ultimate) کم است
-
درصد ازدیاد طول پایین است
-
رفتار پلاستیک ناکافی است
این یعنی در سازه، میلگرد نمیتواند تغییر شکل دهد و انرژی زلزله را جذب کند → تشکیل ترک در بتن.
۵–۳) تست متالوگرافی (بررسی ریزساختار)
این آزمایش، حقیقت پنهان میلگرد را آشکار میکند:
-
ساختار مارتنزیتی ناخواسته
-
دانههای غیر یکنواخت
-
حضور آخال و سرباره
همگی عوامل ترکهای بعدی در بتن هستند.
۵–۴) تست سختی سطحی (Hardness Test)
در میلگردهای تخریبی، اختلاف سختی در نقاط مختلف زیاد است.
مثلاً یک نقطه ۱۸۰ برینل و نقطه دیگر ۲۴۰ برینل.
این یعنی فولاد ناپایدار است.
۵–۵) تست خمپذیری در دمای پایین (Low Temp Bending)
در پروژههای مناطق سردسیر، میلگرد بیکیفیت در دماهای ۵ تا ۱۰ درجه قطعاً ترک میزند.
سازندگان معتبر این تست را اجرا میکنند؛ اما اکثر میلگردهای متفرقه در بازار حتی چنین آزمایشی را نمیشناسند.
۵–۶) تست جوشپذیری (Weldability Test)
در آییننامه ایران جوشکاری میلگرد توصیه نمیشود، اما در برخی سازهها اجتنابناپذیر است.
میلگردهای با کربن بالا در حین جوش، ترک حرارتی ایجاد میکنند.
۶) نقش شرکت رادمان آهن در تأمین میلگرد باکیفیت و بدون ریسک ترک
در این بخش مقاله را به سمت تخصص و تمایز رادمان آهن هدایت میکنم، بدون تبلیغ مستقیم و با لحن فنی – حرفهای.
شرکت رادمان آهن طی سالهای اخیر یکی از معدود تأمینکنندگان بازار آهن بوده که سیاست اصلی خود را بر پایه:
-
انتخاب کارخانههای معتبر
-
کنترل کیفیت پیش از ارسال
-
شناسایی میلگردهای پرریسک
-
و آموزش فنی به مشتریان
قرار داده است.
۶–۱) نظام انتخاب کارخانه (Vendor Selection System)
رادمان آهن فقط از کارخانههایی خرید میکند که:
-
مدارک آنالیز شیمیایی شفاف دارند
-
تستهای «ازدیاد طول واقعی» ارائه میدهند
-
استاندارد 3132 را کامل رعایت میکنند
-
سابقه ترکخوردگی در پروژهها ندارند
این موضوع، ریسک پروژه را برای پیمانکاران به حداقل میرساند.
۶–۲) بازرسی قبل از بارگیری (Pre Shipment Inspection)
برخلاف رویه رایج در بازار که میلگرد بدون بررسی به مشتری تحویل میشود، رادمان آهن:
-
نمونهبرداری
-
کنترل خم
-
کنترل ترکیب شیمیایی (بر اساس گواهی کارخانه)
-
کنترل یکنواختی آج
را قبل از خروج بار انجام میدهد.
این کار سبب شده گزارشهای مربوط به ترک بتن در پروژههای مشتریان رادمان آهن تقریباً صفر باشد.
۶–۳) ارائه گواهینامه معتبر برای هر پارت
یکی از مشکلات بازار این است که بعضی فروشندگان، گواهیهای تکراری یا جعلی ارائه میکنند.
اما رادمان آهن برای هر پارت بار:
-
گواهی با شماره Heat واقعی
-
تاریخ تولید دقیق
-
و تطابق کامل با بارنامه
تحویل میدهد.
این یکی از دلایل اعتماد طولانیمدت پیمانکاران است.
۶–۴) مشاوره فنی قبل از خرید
برای سازههایی که احتمال ترک در آنها بیشتر است، مثل:
-
مناطق با خاک سست
-
سازههای بلند مرتبه
-
پروژههای با بارگذاری خاص
-
مناطق زلزلهخیز
رادمان آهن بهصورت تخصصی نوع میلگرد مناسب را پیشنهاد میدهد (A3 یا A4، آج 400 یا 500، مقاومت، کشش، و …).
این مشاورهها موجب کاهش هزینه و افزایش عمر مفید سازه میشود.
۷) علائم میلگردهای ترکزا در کارگاه
تشخیص میلگردهای مشکلدار فقط در کارخانه انجام نمیشود؛
بسیاری از نشانهها در همان کارگاه قابل مشاهدهاند.
کارگران و مهندسانی که مفهوم این نشانهها را بلد باشند، میتوانند جلوی خسارتهای میلیونی را بگیرند.
در ادامه مهمترین نشانههای میلگردهای ترکزا را بررسی میکنیم:
۷–۱) وجود ترکهای ریز سطحی
اگر روی سطح میلگرد:
-
خطهای شکننده
-
ترکهای مورب
-
یا شیارهای غیرطبیعی
دیده شود، احتمالاً میلگرد در فرآیند نورد یا خنککاری دچار مشکل شده است.
این ترکها در ظاهر کوچکاند اما داخل بتن تنش متمرکز ایجاد میکنند و سبب ترکخوردگی بتن میشوند.
۷–۲) تغییر رنگ غیرطبیعی
میلگردهای سالم معمولاً رنگی یکنواخت دارند.
اما میلگردهای ترکزا:
-
در نقاطی بیش از حد سیاه
-
در برخی بخشها خاکستری روشن
-
یا حالت دو رنگ دارند
این تغییر رنگها نشانهی خنککاری نامنظم و «سختی ناهمگون» است؛ یعنی فولاد در یک نقطه نرم و در نقطه دیگر سخت است.
۷–۳) تفاوت ضخامت در طول شاخه
میلگرد مشکلدار گاهی در طول خود دچار:
-
باریکشدگی
-
ضخیمشدگی
-
یا بیضیشدن مقطع
میشود.
این عیب باعث میشود میلگرد در بتن، تنش را بهطور یکنواخت منتقل نکند و ترک ایجاد کند.
۷–۴) آجهای نامنظم یا کمعمق
آج باید:
-
عمق کافی
-
فاصله استاندارد
-
نظم مشخص
داشته باشد.
آج کمعمق باعث لغزش میلگرد در بتن و ایجاد ترکهای طولی میشود.
۷–۵) رفتار غیرطبیعی هنگام خمکاری
در کارگاه اگر میلگرد:
-
با خم ۹۰ درجه پوسته کند
-
صدای شکست ریز بدهد
-
رنگپریدگی سطحی پیدا کند
این یعنی میلگرد شکننده است و در سازه ترکزا خواهد بود.
۸) چرا بتن با میلگرد بد کیفیت زود ترک میخورد؟
این بخش یکی از تخصصیترین قسمتهای مقاله است.
ترک بتن همیشه به خود بتن مربوط نیست؛ در بسیاری از پروژهها، ترکها به دلیل میلگرد نامناسب ایجاد شدهاند.
در ادامه دلیل این موضوع را تحلیل میکنیم:
۸–۱) چسبندگی ضعیف میلگرد با بتن
میلگردهای بیکیفیت، آج استاندارد و عمق لازم را ندارند.
این باعث میشود:
-
بتن نتواند میلگرد را قفل کند
-
میلگرد داخل بتن سر بخورد
-
در نتیجه ترکهای طولی و مورب ایجاد شود
مهندسان به این حالت Slippage Crack میگویند.
۸–۲) اختلاف سختی بین فولاد و بتن
اگر میلگرد سختی بیش از حد داشته باشد (Hard Steel):
-
هنگام بارگذاری بتن نمیتواند تنش را تحمل کند
-
انرژی جذب نمیشود
-
ترکهای ناگهانی ایجاد میشود
این حالت مخصوصاً در میلگردهایی رخ میدهد که کربن بالا دارند.
۸–۳) انبساط حرارتی نامتقارن
میلگرد بیکیفیت، به دلیل ریزساختار نامنظم، هنگام گرم و سرد شدن:
-
منبسط شدن غیر یکنواخت
-
ایجاد تنش درون بتن
-
و ترکهای عرضی
را موجب میشود.
۸–۴) خوردگی سریع و زنگزدگی داخلی
میلگردهای تولیدی از آهن قراضه، معمولاً عناصر مخرب بیشتری دارند، مثل گوگرد.
این باعث خوردگی داخلی سریع میشود.
وقتی میلگرد زنگ بزند:
-
قطرش افزایش پیدا میکند
-
فشار به بتن وارد میشود
-
بتن ترک میخورد و پوسته میشود
مخصوصاً ترکهای موازی با میلگرد که به آنها Rust Cracks میگویند.
۹) نقش زلزله در تشدید ترکخوردگی میلگردهای بیکیفیت
زلزله یک تست واقعی و بیرحم برای میلگرد است.
هر چیزی که در آزمایشگاه پنهان بماند، زلزله آشکارش میکند.
۹–۱) میلگرد با ازدیاد طول کم = ترک بیشتر
میلگردهای ضعیف:
-
رفتار پلاستیک کمی دارند
-
قبل از تغییر شکل، میشکنند
در زلزله، چنین میلگردی نمیتواند انرژی را جذب کند؛
پس نیرو مستقیماً به بتن منتقل شده و ترک ایجاد میشود.
۹–۲) ترک در وصلهها و مناطق خم
در زلزله، بیشترین تنش روی:
-
وصلهها
-
خمها
-
زانوزدگیها
است.
میلگردهای شکننده در این نواحی اولین نقاط ترک را ایجاد میکنند.
۹–۳) عدم هماهنگی بین میلگرد و بتن
اگر میلگرد سختتر یا نرمتر از حد استاندارد باشد، بتن و فولاد با هم رفتار نمیکنند.
در زلزله این عدم هماهنگی به ترکهای گوهای (Wedge Cracks) تبدیل میشود.
۱۰) تأثیر خمکاری غیراستاندارد کارگاهی
بسیاری از ترکهای سازهای تقصیر کارخانه نیست؛
بلکه نتیجه خمکاری اشتباه در کارگاه است.
۱۰–۱) خمکاری در دمای پایین
خم کردن میلگرد در دماهای زیر ۵ درجه باعث:
-
ترک سطحی
-
شکستگی ریز
-
و شکست در زمان بارگذاری
میشود.
۱۰–۲) استفاده از دستگاههای غیر استاندارد
گاهی کارگران با:
-
لوله
-
انبر
-
یا گیرههای قدیمی
میلگرد را خم میکنند.
این ابزارها فشار نقطهای وارد میکنند و فولاد را از داخل ضعیف میکنند.
۱۰–۳) خمکاری دوباره
خم کردن دوباره میلگرد یا برگشتدادن آن، باعث:
-
ریزترک داخلی
-
کاهش مقاومت تسلیم
-
و ایجاد ترک در بتن
میشود.
۱۱) چکلیست خرید میلگرد بدون ریسک ترک
این بخش برای مخاطبان بسیار کاربردی است.
چکلیست طلایی:
-
گواهینامه واقعی کارخانه (شماره Heat باید با بارنامه یکسان باشد)
-
سطح میلگرد و آج را حتماً بررسی کنید
-
خم ۹۰ درجه نزدیک سر شاخه بزنید → اگر پوسته شد، نخرید
-
میلگرد دو رنگ یا موجدار نباشد
-
میلگرد نباید بیش از حد خشک یا سفت باشد
-
از فروشندگان فاقد انبار مشخص خرید نکنید
-
از کارخانههایی خرید کنید که تست ازدیاد طول واقعی ارائه میدهند
-
اگر پروژه در منطقه زلزلهخیز است → فقط A3 یا A4 استاندارد
۱۲) نقش تخصصی رادمان آهن در تضمین خرید بدون ریسک
رادمان آهن در سالهای اخیر توانسته در بازار آهن بهعنوان یکی از تأمینکنندگان مورد اعتماد پروژههای بزرگ شناخته شود.
علت این موضوع:
-
بازرسی پیش از ارسال
-
انتخاب کارخانههای معتبر
-
مشاوره فنی برای پروژههای زلزلهخیز
-
ارائه گواهی واقعی هر پارت
-
پیگیری کیفیت در پروژهها
است.
شرکت ما بهجای فروش صرف، ضامن کیفیت میلگرد پروژه است؛
چرا که خود را شریک اجرایی پیمانکاران میداند، نه فقط یک فروشنده.
۱۳) جمعبندی نهایی چرا برخی میلگردها باعث ترک در سازه میشوند؟
ترکخوردگی سازه همیشه از بتن نیست؛
در بسیاری از پروژهها، مقصر اصلی میلگرد نامناسب بوده است.
ترکیب عواملی مانند:
-
شمش بیکیفیت
-
نورد غیراستاندارد
-
آج نامناسب
-
ازدیاد طول پایین
-
خمکاری اشتباه
-
و جوشکاری نادرست
همگی میتوانند بتن را به مرحله ترک و حتی شکست سازهای برسانند.
در این میان، نقش تأمینکنندهای مانند رادمان آهن بسیار مهم است؛
چون قبل از رسیدن بار به کارگاه، تمام این ریسکها را کنترل و مدیریت میکند.
در نهایت:
میلگرد مناسب، پایه و ستون یک سازه مقاوم است.
هر چه انتخاب دقیقتر باشد، آینده سازه امنتر خواهد بود.
-
.
- لیست آهن فروشان مشهد,فروش آهن در مشهد,قیمت آهن خین عرب مشهد,قیمت تیرآهن اصفهان امروز,خرید آهن در مشهد,قیمت تیرآهن,قیمت ورق,قیمت میلگرد, قیمت پروفیل,قیمت نبشی,قیمت ناودانی,قیمت میلگرد در مشهد,قیمت پروفیل در مشهد,قیمت نبشی در مشهد فروش آهن در مشهد,خین عرب مشهد
