تفاوت خاموت با سنجاقی چیست؟
تفاوت خاموت با سنجاقی چیست؟
در سیستمهای سازهای بتنآرمه، میلگردها نقش اصلی را در مقاومسازی سازه در برابر نیروهای کششی، برشی و پیچشی دارند. علاوه بر میلگردهای طولی، دو نوع میلگرد بسیار مهم در تقویت ستونها و تیرها استفاده میشود: خاموت و سنجاقی.
اگرچه این دو قطعه اغلب در کنار یکدیگر بهکار میروند، اما هر کدام وظایف، شکل و نقش مجزایی در استحکام سازه دارند.
در این مقاله، شرکت رادمان بهصورت کامل و دقیق، تفاوتها، کاربردها، شکل، نحوه اجرا و نقش سازهای خاموت و سنجاقی را بررسی میکنیم.

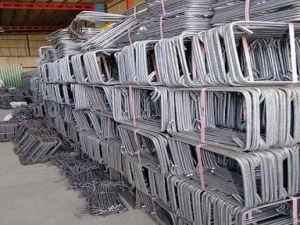

۱. خاموت چیست؟
خاموت یکی از اجزای بسیار مهم در سازههای بتنآرمه است که اگرچه ظاهر سادهای دارد، اما نقش آن در استحکام ستونها و تیرها کاملاً حیاتی و غیرقابلجایگزین است.
تعریف جامع خاموت
خاموت نوعی میلگرد عرضی یا جانبی است که بهصورت بسته یا نیمهبسته دور میلگردهای طولی قرار میگیرد.
نقش اصلی خاموت:
-
مهار کردن میلگردهای طولی
-
جلوگیری از بیرونزدگی آنها
-
کنترل تنشهای برشی
-
افزایش شکلپذیری سازه در زلزله
خاموت بهعنوان یک کمربند مقاومتی عمل کرده و باعث میشود ستون یا تیر، در برابر فشارهای جانبی و برشی فرو نپاشد و پیوستگی میلگردها حفظ شود.

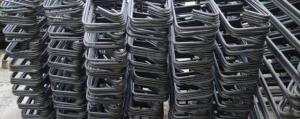

شکل کامل خاموت
خاموتها بسته به نوع سازه و نقشه مهندسی، در شکلهای مختلف ساخته میشوند:
🔹 خاموت مربعی
-
رایجترین نوع
-
مناسب ستونهای مربع و تیرهای مستطیلی
🔹 خاموت مستطیلی
-
مناسب تیرها یا ستونهای عریضتر
-
برای تیرهای با مقطع غیرمربع کاربرد زیاد دارد
🔹 خاموت دایرهای یا حلقوی
-
در ستونهای مدور یا ستونهای خاص استفاده میشود
-
یکپارچگی و مقاومت مناسبی ایجاد میکند
🔹 خاموت چندضلعی
-
در ستونها یا تیرهای خاص با شکلهای نامنظم
قلاب خاموت
برای اتصال مطمئن خاموت، روی آن قلابهایی خم میشود:
-
قلاب ۱۳۵ درجه (استاندارد زلزلهای)
-
قلاب ۹۰ درجه
قلاب ۱۳۵ درجه بیشترین گیرایی را در بتن ایجاد کرده و در استانداردهای مقاومسازی لرزهای الزامی است.
نقشها و وظایف کامل خاموت
خاموت بهظاهر فقط یک میلگرد عرضی است، اما در عمل ۶ نقش فوقالعاده مهم دارد:
۱. جلوگیری از کمانش میلگردهای طولی
در زلزله، میلگردهای طولی تحت فشار شدید قرار میگیرند. اگر خاموت نباشد، میلگردها خم شده و ستون فرو میریزد.
۲. تحمل نیروهای برشی
خاموت در کنار بتن، نیروهای برشی را تحمل کرده و از شکست ناگهانی جلوگیری میکند.
۳. افزایش مقاومت ستون در برابر زلزله
خاموت با ایجاد قیدهای جانبی، ستون را شکلپذیر و مقاوم میکند.
۴. ایجاد فاصله منظم بین میلگردهای طولی
خاموت باعث میشود میلگردها در جای درست قرار بگیرند و بتنریزی اصولی انجام شود.
۵. جلوگیری از ترک برشی در تیر
در تیرهای بتنی، ترکهای مورب و برشی معمولاً خطرناک هستند؛ خاموت جلوی این ترکها را میگیرد.
۶. نگهداری شبکه میلگردی قبل از بتنریزی
خاموت در واقع اسکلت میلگردهای طولی را پایدار میکند و مانع جابهجایی آنها هنگام بتنریزی میشود.

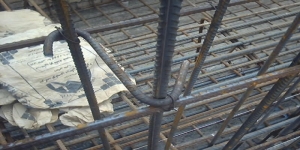

۲. سنجاقی چیست؟
سنجاقی که به آن رِکاب یا استیروپ هم گفته میشود، نوعی میلگرد تقویتی است که معمولاً در کنار خاموت و برای جلوگیری از بازشدگی یا افزایش مقاومت برشی استفاده میشود.
تعریف جامع سنجاقی
سنجاقی میلگردی است:
-
U شکل
-
نیمهباز
-
یا دو سر خم شده
که در نقاط حساس تیر یا ستون نصب میشود تا:
-
مقاومت برشی افزایش یابد
-
اتصال میان میلگرد طولی و خاموت بهتر شود
-
بازشدگی خاموت در زلزله جلوگیری شود
سنجاقی بهتنهایی عملکرد سازهای کامل ندارد و در کنار خاموت، یک تقویتکننده مهم محسوب میشود.

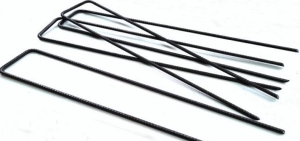

شکل سنجاقی و انواع آن
🔹 سنجاقی U شکل
رایجترین نوع
برای کنار تیرها
🔹 سنجاقی دو سر خم (U دو خم)
ایمنی بیشتر در اتصال
در نواحی بحرانی استفاده میشود
🔹 سنجاقی تکخم
برای تقویت نقاط متوسط تیر
سادهترین نوع
سنجاقیها معمولاً نسبت به خاموت کوچکتر هستند و در کنار آن نصب میشوند تا مقاومت برشی افزایش پیدا کند.
وظایف کامل سنجاقی در سازه
وظایف مهم سنجاقی را میتوان در ۵ دسته خلاصه کرد:
۱. تقویت نیروی برشی در تیر
در تیرهایی که برش زیادی دارند (مثل دهانههای بلند)، سنجاقی بخش مهمی از تنش برشی را جذب میکند.
۲. جلوگیری از باز شدن خاموت در هنگام زلزله
در لحظههای قوی زلزله، خاموتها ممکن است باز شوند. سنجاقی جلوی این اتفاق را میگیرد و اتصال را محکمتر میکند.
۳. افزایش انسجام بتن
سنجاقیها بتن را در کنار میلگرد طولی و خاموت یکپارچه نگه میدارند.
۴. تقویت مناطق بحرانی
در بخشهایی از تیر که برش و لنگر بیشترین مقدار را دارند، سنجاقی باعث جلوگیری از شکست میشود.
۵. کمک به انتقال نیرو
در محل وصله میلگردها، سنجاقی تنشها را منتقل میکند تا تمرکز نیرو رخ ندهد.

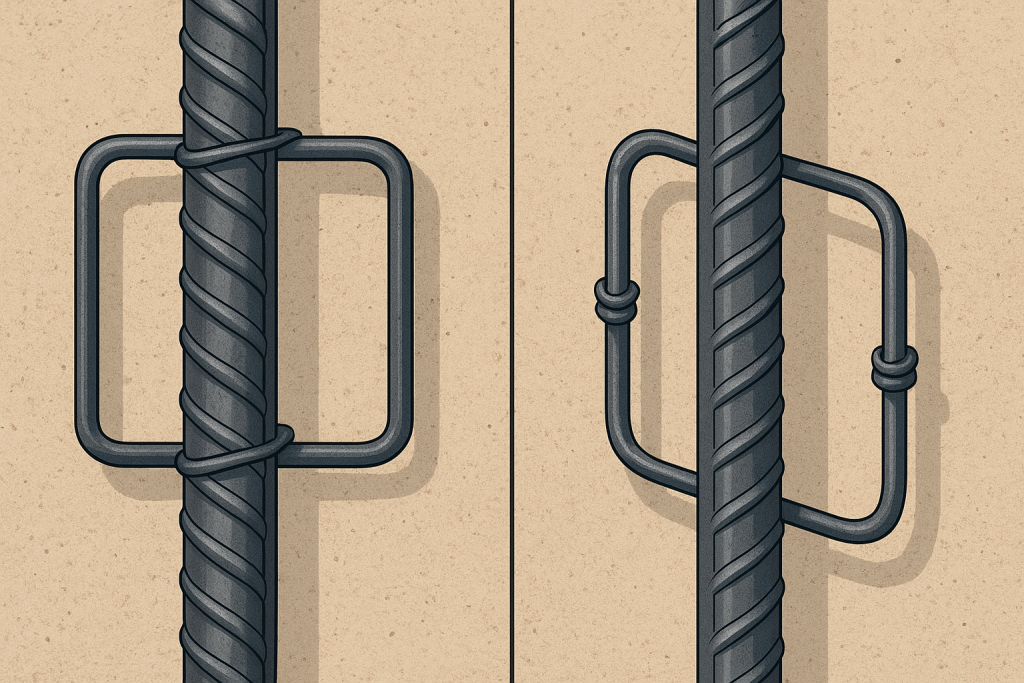

3. تفاوت خاموت با سنجاقی در یک نگاه
| ویژگی | خاموت | سنجاقی |
|---|---|---|
| نوع میلگرد | بسته یا نیمهبسته | باز یا U شکل |
| کاربرد اصلی | مهار میلگردهای طولی و تحمل برش | تقویت برشی تیر و کمک به خاموت |
| محل استفاده | ستونها و تیرها | بیشتر در تیرها |
| شکل | مربعی، مستطیل، دایره | U، دو خم یا تک خم |
| نقش در زلزله | بسیار مهم | تقویتی |
| آیا بهتنهایی استفاده میشود؟ | بله | خیر |
| مقاومت ایجادشده | مقاومت گسترده در تمام سطح مقطع | تمرکز مقاومت در نقاط خاص |
4. تفاوت کاربردی خاموت و سنجاقی
برای درک تفاوت این دو المان، باید بدانیم که خاموت و سنجاقی هر دو در دسته میلگردهای عرضی قرار میگیرند، اما جایگاه، عملکرد و زمان استفاده آنها کاملاً متفاوت است. خاموت نقش «اصلی» دارد و سنجاقی نقش «تقویتی».
🔷 کاربرد خاموت – کجا و چرا استفاده میشود؟
خاموت یکی از المانهای ضروری و غیرقابل حذف در اعضای قائم و افقی سازه است. کوچکترین اشتباه در تعداد، فاصله یا شکل خاموت میتواند رفتار سازه در برابر زلزله را مختل کند.
موارد اصلی استفاده خاموت:

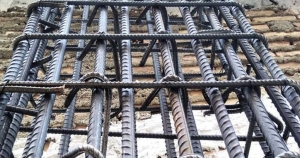

✔ ۱. ستونها (مهمترین کاربرد)
خاموت در ستونها وظایف حیاتی دارد:
-
مهار میلگردهای طولی برای جلوگیری از کمانش
-
جلوگیری از خردشدگی بتن در زلزله
-
کنترل ترکهای مورب ناشی از برش
-
افزایش شکلپذیری ستون
در ستون خاموت باید پیوسته، بسته و مطابق استاندارد ۱۳۵ درجه باشد تا اتصال کامل ایجاد کند.

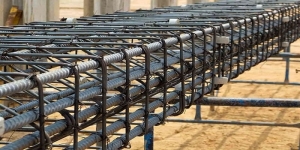

✔ ۲. تیرهای اصلی
در تیرها خاموت نقش زیر را دارد:
-
انتقال نیروی برشی
-
جلوگیری از گسترش ترکهای قطری
-
تقویت مناطق نزدیک به تکیهگاهها که برش در آنها بالاست
در تیرها، فاصله خاموت معمولاً در ناحیه برشی کمتر و در وسط دهانه بیشتر است.
✔ ۳. ناحیه اتصال تیر و ستون (Joint)
این بخش مهمترین ناحیه در زلزله است.
خاموت:
-
باعث انسجام بتن در گره سازهای میشود
-
از خردشدگی بتن در اثر چرخش لنگر جلوگیری میکند
-
نیروهای پیچشی و برشی را تحمل میکند
✔ ۴. دیوار برشی
در دیوار برشی، خاموتها:
-
شبکه میلگردی را تثبیت میکنند
-
مقاومت جانبی دیوار را افزایش میدهند
-
از ایجاد شکست برشی جلوگیری میکنند
✔ ۵. فونداسیونهای سنگین
در فونداسیونهای نواری، گسترده یا رادیه:
-
نیروی برشی زیاد است
-
نیاز به مهار میلگردهای طولی وجود دارد
به همین دلیل خاموت نقش جدی در پایداری فونداسیون ایفا میکند.
🔶 کاربرد سنجاقی – کجا لازم میشود؟
سنجاقی همیشه در کنار خاموت استفاده میشود، نه جایگزین آن.
کاربردهای اصلی سنجاقی:
✔ ۱. تقویت تیرهای پرتنش (مخصوصاً در برش نزدیک تکیهگاه)
در تیرهایی که برش زیادی دارند، معمولاً خاموت به تنهایی کافی نیست.
سنجاقی:
-
مقاومت برشی تیر را افزایش میدهد
-
از باز شدن خاموت جلوگیری میکند
-
از رشد ترک قطری جلوگیری میکند
✔ ۲. محل وصله میلگردها
در وصله میلگردهای طولی:
-
تنشهای موضعی زیاد ایجاد میشود
-
احتمال بازشدگی منطقه وصله وجود دارد
سنجاقی این ناحیه را تقویت میکند و از گسیختگی جلوگیری میکند.
✔ ۳. محلهایی که فاصله خاموت استاندارد نیست
گاهی به دلیل محدودیت نقشه یا الزامات اجرایی، فاصله خاموت زیاد میشود؛ در این حالت:
-
سنجاقی وظیفه تقویتی را بر عهده میگیرد
-
از بروز شکست موضعی جلوگیری میکند
✔ ۴. مناطق بحرانی تیر
مناطق بحرانی شامل:
-
ناحیه لنگر منفی (بالای ستون)
-
محل تغییر مقطع
-
نزدیک تکیهگاهها
در این نقاط سنجاقی مانند «میلگرد اضافه برشی» عمل میکند.
✔ ۵. دهانههای با بار زیاد
در تیرهای طویل یا دهانههایی که بار سنگین دارند، سنجاقی:
-
به تحمل تنشهای جانبی کمک میکند
-
به قفل شدن میلگردهای بالا و پایین کمک میکند
-
انسجام بتن را افزایش میدهد
نقش خاموت و سنجاقی در زلزله
🔷 نقش خاموت در زلزله
خاموت مهمترین المان برای پایداری سازه هنگام زلزله است و وظایف اصلی آن عبارتاند از:
۱. جلوگیری از کمانش میلگردهای طولی
نیروهای رفتوبرگشتی زلزله باعث خمشدن و بیرونزدگی میلگردهای طولی میشود.
خاموت مثل یک کمربند محکم، مانع این کمانش میشود.
۲. جلوگیری از خردشدگی بتن
در فشارهای لحظهای شدید زلزله، بتن ممکن است ترک بخورد یا متلاشی شود؛
خاموت با مهار جانبی، هسته بتن را محافظت میکند.
۳. کنترل نیروهای برشی و ترکهای قطری
خاموت بزرگترین نقش را در جلوگیری از شکست برشی تیر و ستون دارد.
۴. افزایش شکلپذیری سازه
خاموت اجازه تغییر شکل کنترلشده میدهد و مانع شکست ناگهانی سازه میشود.
۵. تقویت ناحیه اتصال (گره تیر–ستون)
خاموت باعث پایداری هسته اتصال و جلوگیری از خرد شدن بتن در این ناحیه حیاتی میشود.
🔶 نقش سنجاقی در زلزله
سنجاقی در واقع تقویتکننده خاموت است و نقش مکمل دارد.
۱. افزایش مقاومت برشی تیر
سنجاقی کمک میکند تیر در برابر ترکهای مورب و تنشهای شدید، مقاومت بیشتری داشته باشد.
۲. جلوگیری از بازشدگی خاموت
در زلزله احتمال باز شدن خاموتها وجود دارد؛
سنجاقی مثل یک گیره کمکی، خاموت را محکم نگه میدارد.
۳. تقویت محل وصله میلگردهای طولی
وصلهها نقاط ضعف سازهاند؛
سنجاقی تنش را توزیع و از لغزش میلگرد جلوگیری میکند.
۴. افزایش انسجام بتن در نقاط بحرانی
در محلهای تنش زیاد (لبه ستونها، نزدیک تکیهگاه تیر)، سنجاقی از ترکهای شدید جلوگیری میکند.
6. چرا خاموت از سنجاقی مهمتر است؟
اهمیت خاموت در سازههای بتنآرمه به حدی بالاست که میتوان گفت سیستم تحمل بار جانبی و برشی ستون بدون خاموت عملاً وجود ندارد. در مقابل، سنجاقی فقط یک المان کمکی و تقویتی است. به همین دلیل خاموت بهعنوان عضو اصلی مقاومتی و سنجاقی بهعنوان عضو مکمل شناخته میشود.
🔷 ۱. خاموت عنصر اصلی مهارکننده ستون است
ستونها شبیه استخوانهای بدن هستند؛ کوچکترین ضعف در آنها باعث فروپاشی ساختمان میشود.
خاموت در ستون:
-
میلگردهای طولی را مهار میکند
-
مانع کمانش آنها در زلزله میشود
-
هسته بتن را در فشارهای شدید محبوس میکند
نبود خاموت کافی = ستون از وسط میترکد، میلگردها بیرون میزنند و سازه فرو میریزد.
این نقش حیاتی را سنجاقی نمیتواند انجام دهد.
🔷 ۲. خاموت مسئول تحمل بخش عمده نیروهای برشی است
نیروهای برشی باعث ایجاد ترکهای قطری در تیر و ستون میشوند.
خاموت:
-
برش را مهار میکند
-
مانع شکست مورب میشود
-
از گسترش ترکهای برشی جلوگیری میکند
اگر خاموت نباشد، یا اشتباه اجرا شود، سازه تحت بار جانبی شکست برشی فوری میدهد؛ یک نوع شکست بسیار خطرناک و ناگهانی.
سنجاقی تنها به خاموت کمک میکند، اما نمیتواند جای آن را بگیرد.
🔷 ۳. نقش خاموت در شکلپذیری (Ductility) بسیار حیاتی است
در زلزله، سازهای موفق است که شکلپذیر باشد؛
یعنی بتواند:
-
کش بیاید
-
انرژی زلزله را جذب کند
-
بدون فروپاشی تغییر شکل دهد
خاموت با محصور کردن بتن، شکلپذیری هسته بتن را افزایش میدهد و مانع شکست ترد میشود.
سنجاقی هیچ نقشی در شکلپذیری ندارد و فقط نقش تقویتی در تیر دارد.
🔷 ۴. خاموت برای اتصال تیر–ستون اجباری است
گره اتصال یکی از خطرناکترین نقاط در زلزله است.
خاموت در این نواحی:
-
مانع خرد شدن بتن اتصال میشود
-
انسجام هسته اتصال را حفظ میکند
-
رفتار چرخشی اتصال را تثبیت میکند
به همین دلیل خاموت در اتصالها اجباری و حیاتی است، اما سنجاقی فقط در تیر و تنها در نواحی خاص استفاده میشود.
🔷 ۵. سنجاقی بدون خاموت هیچ کاربرد سازهای ندارد
سنجاقی:
-
باز است
-
بسته نمیشود
-
پوشش کامل میلگردها را ندارد
-
هسته بتن را محصور نمیکند
بنابراین نمیتواند:
❌ جلوی کمانش میلگرد طولی را بگیرد
❌ برش اصلی تیر یا ستون را تحمل کند
❌ بتن را محصور کند
به همین دلیل سنجاقی تنها مکمل خاموت است، نه جایگزین آن.
🔷 ۶. خاموت بخشی از آییننامه است؛ سنجاقی پیشنهاد مهندسی
در آییننامههای معتبر مثل:
-
مبحث نهم مقررات ملی ساختمان
-
ACI 318
-
استاندارد 2800
خاموت:
-
عضو اصلی
-
دارای مقطع اجباری
-
با فاصلهگذاری مشخص
-
با قلاب ۱۳۵ یا ۹۰ درجه طبق ضوابط
اما سنجاقی:
-
اختیاری
-
وابسته به نیاز پروژه
-
صرفاً تقویت کننده

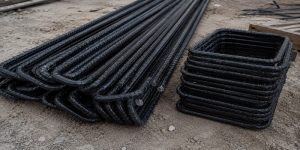

7. انواع خاموت و سنجاقی
انواع خاموت
-
خاموت معمولی
-
خاموت رباتی
-
خاموت لرزهای (۱۳۵ درجه)
-
خاموت U شکل
-
خاموت حلقوی یا دایرهای
انواع سنجاقی
-
سنجاقی U شکل
-
سنجاقی دو خم
-
سنجاقی تقویتی
-
سنجاقی تیرهای سنگین
نتیجهگیری نهایی تفاوت خاموت و سنجاقی
خاموت و سنجاقی هر دو از مهمترین اجزای میلگردگذاری در سازههای بتنآرمه هستند، اما نقش و اهمیت آنها یکسان نیست. خاموت عضو اصلی سیستم مقاومتی سازه محسوب میشود و عملکرد آن در برابر نیروهای برشی، جانبی و ضربهای بهویژه در زلزله کاملاً حیاتی است. خاموت با محصور کردن بتن، مهار میلگردهای طولی و جلوگیری از کمانش، ستون و تیر را پایدار نگه میدارد و نبود یا کمبود آن میتواند مستقیماً باعث شکست ستون و فروپاشی کامل سازه شود.
از سوی دیگر، سنجاقی یک المان مکمل است؛ نقش آن کمک به افزایش مقاومت برشی تیر، بهبود اتصال میلگردها و جلوگیری از بازشدگی خاموت در شرایط بحرانی است. اما بهتنهایی توانایی تحمل بارهای سازهای را ندارد و تنها در کنار خاموت معنا پیدا میکند.
در جمعبندی:
-
خاموت، ستون فقرات مقاومتی سازه است و وجود آن الزامی است.
-
سنجاقی، مکمل خاموت است و برای تقویت نواحی پرتنش استفاده میشود.
-
هیچ سنجاقی نمیتواند جای خاموت را بگیرد، اما وجود سنجاقی در تیرهای پرتنش میتواند عملکرد سازه را بهبود دهد.
-
طراحی درست، اجرا دقیق و رعایت فاصله، قطر و قلابهای استاندارد در خاموتگذاری، اساس ایمنی سازه در برابر زلزله بهشمار میرود.
بهطور خلاصه، خاموت امنیت سازه را تضمین میکند و سنجاقی کیفیت عملکرد سازه را ارتقا میدهد.
-
