تیرآهن در ساختمان: همه‌چیز از انتخاب تا اجرا

صنعت ساختمان در ایران سالانه میلیون‌ها تن فولاد مصرف می‌کند و در قلب این مصرف، یک محصول استراتژیک قرار دارد: تیرآهن در ساختمان. از یک ساختمان مسکونی دو طبقه در شهرستان‌ها تا برج‌های بلندمرتبه تهران، از سوله‌های صنعتی تا پل‌های بزرگ، تیرآهن ستون فقرات سازه‌های فولادی و حتی بخشی از سازه‌های بتنی محسوب می‌شود.

اما چرا تیرآهن تا این اندازه اهمیت دارد؟ پاسخ ساده است: تیرآهن به‌واسطه شکل مقطع خاص خود (معمولاً I شکل یا H شکل)، بهترین نسبت مقاومت به وزن را در بین مقاطع فولادی ارائه می‌دهد. این ویژگی باعث می‌شود با حداقل مصرف فولاد، حداکثر ظرفیت باربری حاصل شود.

در این مقاله جامع، تلاش کرده‌ایم تمام جنبه‌های مرتبط با تیرآهن در ساختمان را بررسی کنیم؛ از شناخت انواع مختلف، جدول‌های فنی دقیق، نحوه محاسبه و انتخاب صحیح، تا نکات اجرایی و اقتصادی. این راهنما بر اساس تجربه تیم تخصصی رادمان آهن و داده‌های واقعی بازار آهن‌آلات ایران تدوین شده است.

---

فصل اول: تیرآهن چیست و چرا در ساختمان استفاده می‌شود؟

۱.۱ تعریف دقیق تیرآهن

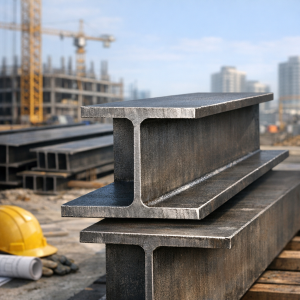

تیرآهن (Steel Beam) یک مقطع فولادی با سطح مقطع I شکل یا H شکل است که از سه بخش اصلی تشکیل شده:

1. بال بالایی (Top Flange): صفحه افقی بالای مقطع
2. بال پایینی (Bottom Flange): صفحه افقی پایین مقطع
3. جان (Web): صفحه عمودی که دو بال را به هم متصل می‌کند

این هندسه خاص باعث می‌شود ممان اینرسی مقطع نسبت به محور قوی بسیار بالا باشد. به زبان ساده‌تر، تیرآهن می‌تواند بارهای خمشی سنگین را با حداقل تغییر شکل تحمل کند.

۱.۲ تاریخچه مختصر استفاده از تیرآهن در ساختمان

استفاده از آهن در ساختمان به اواخر قرن ۱۸ میلادی برمی‌گردد. اولین پل تمام‌آهنی جهان (پل آیرون‌بریج) در سال ۱۷۷۹ در انگلستان ساخته شد. اما تولید صنعتی تیرآهن به شکل امروزی (مقاطع I شکل نورد شده) از اواسط قرن ۱۹ آغاز شد.

در ایران، استفاده گسترده از تیرآهن در ساختمان از دهه ۱۳۴۰ شمسی رواج یافت و با تأسیس ذوب‌آهن اصفهان در سال ۱۳۵۰، تولید داخلی این محصول آغاز شد. امروزه چندین کارخانه بزرگ از جمله ذوب‌آهن اصفهان، فایکو، یزد (احرامیان)، اهواز، کره (هیوندای) و روسیه تأمین‌کنندگان اصلی بازار ایران هستند.

۱.۳ چرا تیرآهن محبوب‌ترین مقطع فولادی در ساختمان است؟

دلایل فنی:

• ممان اینرسی بالا نسبت به وزن واحد طول
• مقاومت خمشی عالی حول محور قوی
• امکان اتصال آسان با جوش، پیچ و پرچ
• رفتار شکل‌پذیر (Ductile) در زلزله

دلایل اقتصادی:

• تولید انبوه و دسترسی آسان در بازار ایران
• قیمت رقابتی نسبت به سایر سیستم‌های سازه‌ای
• سرعت بالای اجرا و کاهش هزینه نیروی انسانی

دلایل اجرایی:

• سبکی نسبی و حمل آسان‌تر نسبت به بتن
• امکان ساخت و مونتاژ در کارگاه و نصب در محل
• قابلیت بازیافت ۱۰۰ درصدی

طبق آمار انجمن تولیدکنندگان فولاد ایران، در سال ۱۴۰۲ حدود ۲.۸ میلیون تن تیرآهن در بخش ساختمان مصرف شده که حدود ۳۵ درصد کل مصرف فولاد ساختمانی کشور را شامل می‌شود.

---

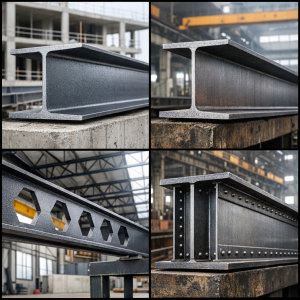

فصل دوم: انواع تیرآهن مورد استفاده در ساختمان

شناخت انواع مختلف تیرآهن در ساختمان اولین قدم برای انتخاب صحیح است. در ادامه به بررسی دقیق هر نوع می‌پردازیم.

۲.۱ تیرآهن IPE (بال‌باریک یا استاندارد اروپایی)

ویژگی‌ها:

• بال‌ها موازی و با ضخامت یکنواخت
• لبه بال‌ها کاملاً صاف (بدون شیب)
• جان نسبتاً باریک
• استاندارد تولید: EN 10034 (اروپا)

سایزهای رایج در بازار ایران:
IPE 140, 160, 180, 200, 220, 240, 270, 300, 330, 360, 400, 450, 500, 550, 600

بیشترین مصرف: سقف‌های تیرچه‌بلوک، تیرهای فرعی، ستون‌های ساختمان‌های کم‌ارتفاع

IPE محبوب‌ترین نوع تیرآهن در ساختمان‌سازی ایران است. حدود ۷۰ درصد مصرف تیرآهن ساختمانی کشور از نوع IPE بوده و تولیدکنندگان داخلی مانند ذوب‌آهن اصفهان و فایکو عمده تولید خود را به این نوع اختصاص داده‌اند.

تجربه رادمان آهن: بر اساس داده‌های فروش ما در سال ۱۴۰۲-۱۴۰۳، تیرآهن IPE 14 و IPE 16 بیشترین تقاضا را در بخش مسکونی داشته‌اند و حدود ۴۵ درصد کل فروش تیرآهن ما را تشکیل داده‌اند. دلیل اصلی این موضوع، استفاده گسترده از سیستم سقف تیرچه‌بلوک با دهانه‌های ۴ تا ۶ متری در ساختمان‌های مسکونی است.

۲.۲ تیرآهن IPB (بال‌پهن یا H شکل)

ویژگی‌ها:

• عرض بال تقریباً برابر ارتفاع مقطع
• ضخامت بال بیشتر از IPE
• مقاومت بالاتر حول هر دو محور
• وزن بیشتر نسبت به IPE هم‌سایز

سایزهای رایج:
HEB 100, 120, 140, 160, 180, 200, 220, 240, 260, 280, 300, 340, 360, 400

بیشترین مصرف: ستون‌ها، تیرهای اصلی، سازه‌های صنعتی

تیرآهن بال‌پهن به‌دلیل مقاومت بالا در هر دو جهت، گزینه ایده‌آل برای ستون‌ها و تیرهایی است که نیروی محوری قابل‌توجه تحمل می‌کنند.

۲.۳ تیرآهن هاش سبک (HEA)

مشابه IPB اما با ضخامت جان و بال کمتر. وزن سبک‌تر و قیمت پایین‌تر دارد. برای پروژه‌هایی که بار سبک‌تری دارند مناسب است.

۲.۴ تیرآهن لانه‌زنبوری (Castellated Beam)

نحوه تولید: تیرآهن IPE یا IPB استاندارد را در طول جان با الگوی زیگزاگی برش می‌دهند و سپس دو نیمه را با جابه‌جایی نسبت به هم جوش می‌دهند. نتیجه تیرآهنی است با:

• ارتفاع ۵۰ درصد بیشتر از مقطع اولیه
• حفره‌های شش‌ضلعی در جان
• ممان اینرسی بسیار بالاتر
• وزن یکسان با مقطع اولیه

کاربرد اصلی: سقف‌های با دهانه بلند (بیش از ۸ متر)، سوله‌ها، پارکینگ‌ها

۲.۵ تیرآهن ذوبی (بال‌شیب‌دار یا INP)

ویژگی‌ها:

• بال‌ها دارای شیب داخلی (تقریباً ۱۴ درصد)
• لبه بال‌ها گرد
• تولید با روش قدیمی‌تر نورد

این نوع تیرآهن عمدتاً از روسیه و کشورهای CIS وارد می‌شود و در پروژه‌های قدیمی‌تر کاربرد داشته است. امروزه به‌تدریج جای خود را به IPE داده است.

۲.۶ تیرآهن ورق‌ساخت (Plate Girder)

تیرآهنی که از جوش‌دادن سه ورق فولادی (دو ورق بال و یک ورق جان) ساخته می‌شود. این روش برای مقاطع بسیار بزرگ (ارتفاع بیش از ۱۰۰۰ میلی‌متر) یا مقاطع با ابعاد غیراستاندارد کاربرد دارد.

مزایا:

• امکان طراحی ابعاد دلخواه
• بهینه‌سازی مصرف فولاد
• مناسب برای دهانه‌های بسیار بلند

معایب:

• هزینه ساخت بالاتر
• نیاز به جوشکاری با کیفیت بالا
• کنترل کیفیت دقیق‌تر

---

فصل سوم: مشخصات فنی و جدول‌های تیرآهن

۳.۱ جدول مشخصات فنی تیرآهن IPE (پرمصرف‌ترین نوع)

نکته مهم: اعداد فوق بر اساس استاندارد اروپایی EN 10034 است. تیرآهن‌های تولید داخلی ممکن است تلورانس‌های وزنی تا ±۵ درصد داشته باشند. برای اطلاع از وزن دقیق و قیمت روز هر سایز، با کارشناسان رادمان آهن تماس بگیرید.

۳.۲ استاندارد فولاد تیرآهن

رایج‌ترین گریدهای فولاد:

در ایران، بیش از ۹۰ درصد تیرآهن در ساختمان از گرید ST37 (معادل S235) استفاده می‌شود که برای اکثر ساختمان‌های مسکونی و تجاری تا ۱۰ طبقه کاملاً مناسب است.

۳.۳ طول استاندارد تیرآهن

• تولید داخلی (ذوب‌آهن): ۱۲ متری
• تولید فایکو: ۱۲ متری
• واردات روسیه: ۱۲ متری و ۱۲.۲ متری
• واردات کره: ۱۲ متری

نکته عملی: در صورت نیاز به طول‌های غیراستاندارد، امکان برش در انبار یا کارگاه وجود دارد. برخی تأمین‌کنندگان از جمله رادمان آهن خدمات برش و حمل به محل پروژه ارائه می‌دهند.

---

فصل چهارم: کاربردهای تیرآهن در ساختمان (به تفکیک نوع سازه)

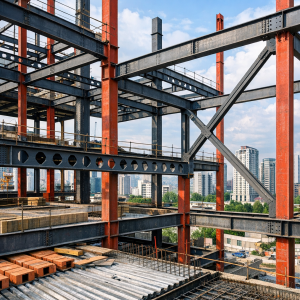

۴.۱ اسکلت فلزی ساختمان

تیرآهن در ساختمان با اسکلت فلزی نقش حیاتی ایفا می‌کند. اجزای اصلی اسکلت فلزی که از تیرآهن ساخته می‌شوند:

الف) ستون‌ها:

• معمولاً از IPE یا IPB استفاده می‌شود
• سایزهای رایج: IPE 200 تا IPE 400 برای ساختمان‌های ۳ تا ۸ طبقه
• ستون‌های مرکب (دو تیرآهن با ورق واسطه) برای بارهای سنگین‌تر
• در ساختمان‌های بلندمرتبه، ستون‌های BOX یا بال‌پهن (IPB) ترجیح داده می‌شود

ب) تیرهای اصلی (شاه‌تیر):

• تیرهایی که بار سقف را به ستون‌ها منتقل می‌کنند
• سایز معمول: IPE 180 تا IPE 330
• در دهانه‌های بیش از ۷ متر، ممکن است از تیرآهن لانه‌زنبوری استفاده شود

ج) تیرهای فرعی:

• تیرهایی که بار مستقیم سقف را تحمل و به تیرهای اصلی منتقل می‌کنند
• سایز معمول: IPE 140 تا IPE 200

د) بادبندها:

• المان‌های مورب برای مقابله با نیروی جانبی (زلزله و باد)
• معمولاً از ناودانی یا دو نبشی ساخته می‌شوند، اما در برخی طراحی‌ها از تیرآهن نیز استفاده می‌شود

۴.۲ سقف تیرچه‌بلوک

محبوب‌ترین سیستم سقف در ایران، سقف تیرچه‌بلوک با تکیه‌گاه تیرآهنی است.

نحوه کار:

1. تیرآهن‌ها با فاصله ۵ تا ۸ متر (دهانه تیرچه) روی ستون‌ها یا دیوار باربر قرار می‌گیرند
2. تیرچه‌های بتنی عمود بر تیرآهن با فاصله ۵۰ تا ۷۵ سانتی‌متر چیده می‌شوند
3. بلوک‌های سفالی یا سیمانی بین تیرچه‌ها قرار می‌گیرند
4. بتن رویه با ضخامت ۵ تا ۸ سانتی‌متر ریخته می‌شود

راهنمای انتخاب سایز تیرآهن بر اساس دهانه:

⚠️ هشدار مهم: جدول فوق صرفاً جنبه راهنمایی اولیه دارد و جایگزین محاسبات سازه‌ای توسط مهندس محاسب نیست. بار زنده، بار مرده، ضوابط لرزه‌ای و سایر پارامترها باید در محاسبات لحاظ شوند.

۴.۳ اسکلت فلزی سوله و سازه‌های صنعتی

تیرآهن در ساختمان‌های صنعتی و سوله‌ای کاربرد ویژه‌ای دارد:

• ستون‌های سوله: IPE 240 تا IPE 450
• خرپای سقف: ترکیب تیرآهن با نبشی و ناودانی
• تیرهای جرثقیل: تیرآهن‌های سنگین (IPE 400 به بالا) یا مقاطع ورق‌ساخت
• پرلین‌ها: معمولاً از پروفیل Z یا C استفاده می‌شود

۴.۴ نعل درگاه

در ساختمان‌های با دیوار باربر آجری یا بلوکی، بالای بازشوهای در و پنجره از تیرآهن به‌عنوان نعل‌درگاه استفاده می‌شود. این تیرآهن بار دیوار بالای بازشو و بار سقف را به دو طرف بازشو منتقل می‌کند.

سایزهای رایج نعل‌درگاه:

• عرض بازشو تا ۱.۲ متر: IPE 8 یا IPE 10
• عرض بازشو ۱.۲ تا ۲ متر: IPE 12 یا IPE 14
• عرض بازشو بیش از ۲ متر: IPE 14 یا IPE 16

۴.۵ پل‌ها و سازه‌های زیربنایی

تیرآهن‌های بزرگ (IPE 500 به بالا) و مقاطع ورق‌ساخت در پل‌های فلزی استفاده می‌شوند. در این کاربرد، معمولاً از فولاد با گرید بالاتر (ST52 یا S355) استفاده می‌شود.

---

فصل پنجم: نحوه محاسبه و انتخاب صحیح تیرآهن

۵.۱ مراحل طراحی تیر (خلاصه مهندسی)

1. تعیین بارها: بار مرده (وزن خود سازه)، بار زنده (بار بهره‌برداری)، بار زلزله، بار باد
2. ترکیب بارها: بر اساس آیین‌نامه (مبحث ششم و دهم مقررات ملی ساختمان)
3. محاسبه لنگر خمشی و برش: با استفاده از تحلیل سازه
4. انتخاب مقطع اولیه: بر اساس ممان اینرسی مورد نیاز
5. کنترل‌ها: خمش، برش، خیز (تغییر شکل)، کمانش جانبی-پیچشی

۵.۲ محاسبه سرانگشتی (برای تخمین اولیه)

برای تخمین اولیه سایز تیرآهن مورد نیاز، می‌توان از رابطه ساده زیر استفاده کرد:

ارتفاع تیرآهن (سانتی‌متر) ≈ دهانه (سانتی‌متر) ÷ ۲۰ تا ۲۵

مثال: برای دهانه ۶ متری:
ارتفاع ≈ ۶۰۰ ÷ ۲۰ = ۳۰ سانتی‌متر → IPE 300

البته این فقط یک تخمین اولیه است و باید با محاسبات دقیق تأیید شود.

۵.۳ کنترل خیز (تغییر شکل)

یکی از مهم‌ترین کنترل‌ها در طراحی تیرآهن در ساختمان، کنترل خیز است. حداکثر خیز مجاز طبق آیین‌نامه:

• سقف‌های معمولی: L/360 (L = دهانه)
• تیرهای حامل دیوار آجری: L/480
• سقف‌هایی با سقف کاذب گچی: L/240

مثال: برای دهانه ۶ متری، حداکثر خیز مجاز = ۶۰۰۰/۳۶۰ = ۱۶.۷ میلی‌متر

۵.۴ نقش مهندس محاسب

انتخاب نهایی تیرآهن در ساختمان حتماً باید توسط مهندس محاسب صورت گیرد. پارامترهای متعددی مانند شرایط لرزه‌ای منطقه، نوع خاک، تعداد طبقات، نوع اتصالات و سیستم سازه‌ای در انتخاب نهایی مؤثرند.

---

فصل ششم: اتصالات تیرآهن

۶.۱ انواع اتصالات

الف) اتصال مفصلی (ساده):

• فقط نیروی برشی منتقل می‌کند
• معمولاً با نشیمن و نبشی ساخته می‌شود
• ساده‌تر و ارزان‌تر

ب) اتصال صلب (گیردار):

• لنگر خمشی و نیروی برشی هر دو منتقل می‌شوند
• با ورق‌های بالاسری و پایین‌سری به ستون جوش می‌شود
• مقاوم‌تر در برابر زلزله
• گران‌تر و پیچیده‌تر

ج) اتصال نیمه‌صلب:

• حد واسط مفصلی و صلب
• در برخی طراحی‌های اقتصادی استفاده می‌شود

۶.۲ ورق‌های اتصال

در اتصالات تیرآهن، از ورق‌های فولادی (Gusset Plate) استفاده می‌شود. این ورق‌ها عموماً با ضخامت ۸ تا ۲۰ میلی‌متر از جنس ST37 هستند. ورق فولادی با کیفیت مناسب، تضمین‌کننده استحکام اتصالات است.

۶.۳ نقش نبشی و ناودانی در اتصالات

نبشی فولادی یکی از پرمصرف‌ترین مقاطع کمکی در اتصالات تیرآهن است. از نبشی نشیمن، نبشی جان و نبشی بال در انواع اتصالات استفاده می‌شود.

ناودانی نیز در ساخت ستون‌های مرکب (دو تیرآهن با ناودانی واسطه) و بادبندها کاربرد فراوانی دارد.

۶.۴ جوشکاری تیرآهن

انواع جوش رایج:

• جوش گوشه‌ای (Fillet Weld): پرمصرف‌ترین نوع
• جوش شیاری (Groove Weld): برای اتصالات صلب
• جوش نفوذی کامل (CJP): برای اتصالات بحرانی

الکترودهای رایج:

• E6013: عمومی
• E7018: برای اتصالات سازه‌ای مهم (کم‌هیدروژن)

استاندارد جوشکاری: AWS D1.1 (انجمن جوش آمریکا)

---

فصل هفتم: تفاوت اسکلت فلزی و اسکلت بتنی

یکی از سؤالات پرتکرار مخاطبان ما در رادمان آهن، مقایسه اسکلت فلزی (با استفاده از تیرآهن) و اسکلت بتنی است.

۷.۱ جدول مقایسه‌ای

۷.۲ چه زمانی اسکلت فلزی (تیرآهنی) بهتر است؟

• ساختمان‌های تا ۸ طبقه (اقتصادی‌تر)
• پروژه‌هایی با محدودیت زمانی
• سازه‌هایی با دهانه آزاد بلند
• مناطق با دسترسی محدود به بتن آماده
• ساختمان‌هایی که احتمال تغییر کاربری دارند

۷.۳ داده واقعی از بازار ایران

بر اساس آمار معاونت مسکن و ساختمان وزارت راه (سال ۱۴۰۲):

• ۵۵ درصد ساختمان‌های مسکونی جدید در شهرهای کوچک و متوسط: اسکلت فلزی
• ۳۵ درصد ساختمان‌های مسکونی جدید در کلان‌شهرها: اسکلت فلزی
• ۹۰ درصد ساختمان‌های صنعتی و سوله‌ها: اسکلت فلزی

---

فصل هشتم: تیرآهن در زلزله و مقاوم‌سازی

۸.۱ رفتار تیرآهن در زلزله

ایران یکی از زلزله‌خیزترین کشورهای جهان است. رفتار تیرآهن در ساختمان تحت بارگذاری لرزه‌ای اهمیت حیاتی دارد.

مزایای فولاد در زلزله:

• شکل‌پذیری بالا (قابلیت تغییر شکل بدون شکست ناگهانی)
• نسبت مقاومت به وزن بالا (نیروی زلزله کمتر)
• رفتار قابل پیش‌بینی

معایب و چالش‌ها:

• کمانش جانبی-پیچشی در تیرها
• خرابی اتصالات (به‌ویژه اتصالات جوشی ضعیف)
• شکست ترد در دمای پایین

۸.۲ ضوابط لرزه‌ای آیین‌نامه ایران (استاندارد ۲۸۰۰)

• پهنه لرزه‌خیزی: ایران به ۴ پهنه تقسیم شده (خیلی زیاد، زیاد، متوسط، کم)
• ضریب رفتار (R): برای قاب خمشی ویژه فولادی R=7.5 و برای قاب ساده با بادبند R=5 تا R=6
• محدودیت ارتفاع: در مناطق با لرزه‌خیزی بالا، برخی سیستم‌های سازه‌ای محدودیت ارتفاعی دارند

۸.۳ تیرآهن و مقاوم‌سازی ساختمان‌های موجود

بسیاری از ساختمان‌های قدیمی ایران نیاز به مقاوم‌سازی لرزه‌ای دارند. روش‌های رایج مقاوم‌سازی با تیرآهن:

1. افزودن بادبند فولادی: نصب بادبندهای X یا V با استفاده از تیرآهن یا ناودانی
2. تقویت تیرها: جوش‌دادن ورق تقویتی به بال‌ها
3. تقویت ستون‌ها: کلاف‌بندی با نبشی و ورق
4. اضافه‌کردن قاب فولادی: نصب قاب خمشی فولادی در داخل ساختمان بتنی

---

فصل نهم: حفاظت از تیرآهن (ضد زنگ و ضد حریق)

۹.۱ حفاظت در برابر خوردگی (زنگ‌زدگی)

فولاد بدون محافظت در تماس با رطوبت و اکسیژن زنگ می‌زند. روش‌های حفاظت:

الف) رنگ‌آمیزی:

• آستری ضد زنگ (پرایمر): اکسید آهن، زینک‌ریچ
• رنگ رویه: اپوکسی، پلی‌اورتان
• حداقل ۲ لایه (۷۵ تا ۱۵۰ میکرون)

ب) گالوانیزه:

• غوطه‌وری در حمام روی مذاب
• مناسب برای محیط‌های خورنده (ساحلی، شیمیایی)
• گران‌تر اما ماندگارتر

ج) بتن‌پوشی:

• پوشش بتنی دور تیرآهن
• ایجاد محیط قلیایی محافظ
• ترکیب حفاظت ضد خوردگی و ضد حریق

۹.۲ حفاظت در برابر آتش‌سوزی

فولاد در دمای بالای ۵۵۰ درجه سانتی‌گراد بیش از ۵۰ درصد مقاومت خود را از دست می‌دهد. روش‌های محافظت:

1. پوشش ضد حریق اسپری‌شونده: ورمیکولیت، پرلیت
2. پوشش بتنی: حداقل ۲.۵ سانتی‌متر ضخامت
3. رنگ‌های متورم‌شونده (Intumescent): در دمای بالا متورم شده و لایه عایق ایجاد می‌کنند
4. پوشش تخته گچی: ساده و ارزان

---

فصل دهم: حمل، انبارداری و بازرسی تیرآهن

۱۰.۱ حمل و نقل

• وسیله حمل: تریلی ۱۳.۵ متری (ظرفیت ۲۲ تا ۲۵ تن)
• بارچینی: تیرآهن‌ها باید با فاصله مناسب و بست‌بندی محکم روی تریلی قرار گیرند
• ایمنی: استفاده از تسمه مهار و مسدودکننده حرکت الزامی است

۱۰.۲ انبارداری

• محل انبار: ترجیحاً سرپوشیده یا با پوشش برزنتی
• زیرسازی: استفاده از الوار یا تیرآهن برای جداسازی از زمین (حداقل ۱۵ سانتی‌متر)
• دسته‌بندی: به تفکیک سایز و طول
• مدت انبارداری: حداکثر ۶ ماه در فضای باز (بدون پوشش ضد زنگ)

۱۰.۳ بازرسی و کنترل کیفیت

موارد بازرسی هنگام تحویل:

---

فصل یازدهم: قیمت‌گذاری و اقتصاد تیرآهن

۱۱.۱ عوامل مؤثر بر قیمت تیرآهن

1. قیمت جهانی فولاد: تأثیر مستقیم بر قیمت شمش و به‌تبع تیرآهن
2. نرخ ارز: تأثیر بر هزینه مواد اولیه وارداتی و تیرآهن‌های وارداتی
3. عرضه و تقاضای داخلی: فصلی‌بودن ساخت‌وساز
4. هزینه حمل: فاصله از کارخانه تا مقصد
5. سایز تیرآهن: سایزهای پرمصرف معمولاً ارزان‌تر از سایزهای خاص
6. تولیدکننده: تفاوت قیمت بین تیرآهن ذوب‌آهن، فایکو و وارداتی

۱۱.۲ روند قیمت تیرآهن در ایران (داده واقعی)

بر اساس رصد بازار توسط تیم تحلیل رادمان آهن:

• بهار ۱۴۰۲: قیمت IPE 14 ذوب‌آهن: حدود ۴,۲۰۰,۰۰۰ تومان (شاخه ۱۲ متری)
• تابستان ۱۴۰۲: افزایش ۸ درصدی به‌دلیل رشد تقاضا
• پاییز ۱۴۰۲: ثبات نسبی
• زمستان ۱۴۰۲: کاهش ۵ درصدی به‌دلیل رکود فصلی ساخت‌وساز
• بهار ۱۴۰۳: رشد مجدد ۱۰ درصدی

⚠️ توجه: قیمت‌های فوق تقریبی بوده و بر اساس شرایط بازار تغییر می‌کنند. برای دریافت قیمت لحظه‌ای و دقیق، با کارشناسان رادمان آهن تماس بگیرید.

۱۱.۳ نکات مهم هنگام خرید تیرآهن

۱. بررسی اصالت محصول:

• مطالبه گواهینامه کارخانه
• بررسی علائم حک‌شده روی تیرآهن
• خرید از تأمین‌کنندگان معتبر

۲. توزین دقیق:

• تیرآهن معمولاً بر اساس وزن خریداری می‌شود
• وزن واقعی ممکن است ۳ تا ۵ درصد با وزن استاندارد تفاوت داشته باشد
• درخواست قبض باسکول

۳. بررسی سلامت ظاهری:

• عدم وجود ترک، حفره یا زنگ‌زدگی شدید
• صاف‌بودن در طول
• یکنواختی ضخامت بال و جان

۴. شرایط تحویل:

• درب انبار یا درب کارگاه
• هزینه حمل
• زمان تحویل

---

فصل دوازدهم: پاسخ به سؤالات متداول درباره تیرآهن در ساختمان

سؤال ۱: تیرآهن ۱۴ برای چند متر دهانه مناسب است؟

پاسخ: تیرآهن IPE 14 (با ارتفاع ۱۴۰ میلی‌متر و وزن ۱۲.۹ کیلوگرم بر متر) برای دهانه‌های تا حدود ۴ متر در سقف تیرچه‌بلوک مسکونی مناسب است. البته این به بار وارده و فاصله تیرآهن‌ها نیز بستگی دارد. برای دهانه‌های بلندتر، باید از سایزهای بزرگ‌تر استفاده شود.

سؤال ۲: تفاوت تیرآهن ذوب‌آهن و فایکو چیست؟

پاسخ:

هر دو تولیدکننده محصولات با کیفیت ارائه می‌دهند و انتخاب بین آنها بیشتر به قیمت و دسترسی بستگی دارد.

سؤال ۳: آیا می‌توان از تیرآهن دست دوم در ساختمان استفاده کرد؟

پاسخ: استفاده از تیرآهن دست دوم از نظر فنی ممکن است، اما با شرایط:

• بازرسی دقیق توسط مهندس ناظر
• بررسی خوردگی و کاهش ضخامت
• اطمینان از صاف‌بودن و عدم وجود ترک
• آزمایش کشش در صورت لزوم
• در مناطق زلزله‌خیز توصیه نمی‌شود

سؤال ۴: چگونه وزن تیرآهن مورد نیاز پروژه را محاسبه کنیم؟

پاسخ:

مرحله ۱: از نقشه‌های سازه، طول کل تیرآهن‌ها را به تفکیک سایز استخراج کنید.
مرحله ۲: طول هر سایز را در وزن واحد طول (kg/m) ضرب کنید.
مرحله ۳: ۱۰ تا ۱۵ درصد برای پرت (ضایعات برش، اتصالات) اضافه کنید.

مثال:

• ۵۰ شاخه IPE 16 (طول ۱۲ متری): ۵۰ × ۱۲ × ۱۵.۸ = ۹,۴۸۰ کیلوگرم
• ۲۰ شاخه IPE 20 (طول ۱۲ متری): ۲۰ × ۱۲ × ۲۲.۴ = ۵,۳۷۶ کیلوگرم
• جمع: ۱۴,۸۵۶ کیلوگرم
• با ۱۲٪ پرت: ۱۶,۶۳۹ کیلوگرم ≈ ۱۶.۶ تن

سؤال ۵: آیا تیرآهن نیاز به محافظت ضد حریق دارد؟

پاسخ: بله. طبق مبحث ۳ مقررات ملی ساختمان (حفاظت ساختمان‌ها در مقابل حریق)، اسکلت فلزی ساختمان‌ها باید حداقل دارای مقاومت حریق مشخصی باشد:

• ساختمان‌های مسکونی تا ۳ طبقه: ۳۰ دقیقه
• ساختمان‌های مسکونی ۴ تا ۸ طبقه: ۶۰ دقیقه
• ساختمان‌های عمومی و تجاری: ۶۰ تا ۱۲۰ دقیقه

سؤال ۶: تفاوت تیرآهن IPE و IPB چیست و کدام بهتر است؟

پاسخ: هیچ‌کدام به‌طور مطلق بهتر نیست؛ هر کدام برای کاربرد خاصی مناسب‌ترند:

• IPE: مناسب‌تر برای تیرها (عملکرد خمشی حول محور قوی)
• IPB: مناسب‌تر برای ستون‌ها (مقاومت در دو جهت)

مهندس محاسب بر اساس نیاز سازه، نوع مناسب را انتخاب می‌کند.

سؤال ۷: حداقل تکیه‌گاه تیرآهن روی دیوار چقدر باید باشد؟

پاسخ: طبق ضوابط آیین‌نامه:

• روی دیوار باربر آجری: حداقل ۱۵ سانتی‌متر (ترجیحاً ۲۰ سانتی‌متر)
• روی تیر بتنی: حداقل ۱۰ سانتی‌متر
• اتصال جوشی به ستون فلزی: بر اساس طراحی اتصال

سؤال ۸: چگونه تیرآهن اصل را از تقلبی تشخیص دهیم؟

پاسخ:

1. علائم حک‌شده: تیرآهن‌های اصل دارای علامت کارخانه، سایز و گرید فولاد هستند
2. گواهینامه: مطالبه گواهینامه فنی (Mill Certificate) از فروشنده
3. وزن: توزین و مقایسه با وزن استاندارد
4. ابعاد: اندازه‌گیری ارتفاع، عرض بال و ضخامت جان
5. خرید از تأمین‌کنندگان معتبر: مانند رادمان آهن که محصولات را مستقیماً از کارخانه تأمین می‌کند

سؤال ۹: آیا می‌توان تیرآهن را برش داد و جوش زد؟

پاسخ: بله، اما با رعایت نکات:

• برش: با هوا-استیلن، پلاسما یا اره نواری
• جوشکاری: با الکترود مناسب (E7018 برای اتصالات سازه‌ای)
• پیش‌گرم: برای ضخامت‌های بیش از ۲۵ میلی‌متر توصیه می‌شود
• بازرسی جوش: آزمایش‌های غیرمخرب (UT, MT) برای اتصالات بحرانی الزامی است

سؤال ۱۰: رابطه بین میلگرد و تیرآهن در ساختمان چیست؟

پاسخ: در ساختمان‌های با اسکلت فلزی، میلگرد عمدتاً در بخش‌های بتنی مانند فونداسیون، دال‌ها و تیرهای بتنی طبقات استفاده می‌شود. در سیستم سقف تیرچه‌بلوک نیز میلگرد در ساخت تیرچه‌ها و مش بالای بلوک‌ها کاربرد دارد. بنابراین حتی در ساختمان‌های اسکلت فلزی، میلگرد بخش جدایی‌ناپذیر پروژه است.

---

فصل سیزدهم: نکات اجرایی مهم در کار با تیرآهن

۱۳.۱ نصب ستون‌های تیرآهنی

1. شاقول‌کردن: استفاده از شاقول یا تئودولیت برای اطمینان از عمودی‌بودن
2. صفحه ستون (Base Plate): جوش کامل ستون به صفحه و اتصال با بولت آنکر به فونداسیون
3. اتصال موقت: مهارهای موقت تا زمان اتمام اتصالات دائمی
4. ترتیب نصب: از مرکز ساختمان به سمت بیرون

۱۳.۲ نصب تیرها

1. بلندکردن: با جرثقیل مناسب و مهار ایمن
2. نشستن روی ستون: اطمینان از هم‌راستایی محور تیر و ستون
3. اتصال اولیه: بولت موقت یا خال‌جوش
4. تراز‌کردن: بررسی افقی‌بودن با تراز
5. جوش نهایی: پس از تنظیم کامل

۱۳.۳ ایمنی در کار با تیرآهن

• استفاده از کلاه ایمنی، کمربند ایمنی (در ارتفاع)، دستکش و عینک
• حصارکشی اطراف محل نصب
• عدم کار در شرایط بد آب‌وهوایی (باد شدید، بارندگی)
• بازرسی تجهیزات بلند‌کردن قبل از هر شیفت

۱۳.۴ تیرآهن مرکب (Built-up Section)

هنگامی که بار سازه از ظرفیت تک‌شاخه تیرآهن بیشتر باشد، از مقاطع مرکب استفاده می‌شود:

الف) ستون مرکب دو تیرآهن با ورق:

• دو تیرآهن IPE با ورق فوقانی و تحتانی
• فاصله بین دو تیرآهن با ورق یا ناودانی پر می‌شود
• ظرفیت باربری تا ۳ برابر تک‌شاخه

ب) تیر مرکب:

• دو تیرآهن روی هم (دوبل)
• تیرآهن با ورق تقویتی جوش‌شده به بال‌ها

---

فصل چهاردهم: مقایسه تأمین‌کنندگان تیرآهن در ایران

۱۴.۱ تولیدکنندگان اصلی

۱۴.۲ تأمین‌کنندگان واردات

تیرآهن‌های وارداتی عمدتاً از کره (هیوندای، اینچئون)، روسیه، ترکیه و چین تأمین می‌شوند. این محصولات معمولاً در سایزهای بزرگ (IPE 300 به بالا) و بال‌پهن (HEB, HEA) که تولید داخلی محدودی دارند، وارد می‌شوند.

۱۴.۳ چرا رادمان آهن؟

رادمان آهن به‌عنوان یکی از تأمین‌کنندگان معتبر آهن‌آلات ساختمانی، خدمات زیر را ارائه می‌دهد:

✅ تأمین مستقیم از کارخانه: بدون واسطه و با ارائه گواهینامه فنی
✅ موجودی کامل: انواع سایزهای تیرآهن IPE و IPB
✅ مشاوره تخصصی: راهنمایی در انتخاب سایز و نوع مناسب
✅ خدمات حمل: ارسال به سراسر کشور
✅ قیمت رقابتی: مقایسه قیمت لحظه‌ای و بهترین پیشنهاد
✅ سایر محصولات: تأمین ناودانی، نبشی، پروفیل، ورق و میلگرد برای تکمیل نیاز پروژه

---

فصل پانزدهم: آینده تیرآهن در صنعت ساختمان

۱۵.۱ فولاد پرمقاومت (HSLA)

استفاده از فولادهای پرمقاومت کم‌آلیاژ با تنش تسلیم ۴۶۰ تا ۷۰۰ مگاپاسکال رو به افزایش است. این فولادها امکان استفاده از مقاطع سبک‌تر و صرفه‌جویی در مصرف فولاد را فراهم می‌کنند.

۱۵.۲ تیرآهن‌های نورد سرد و فرم‌دهی شده

برای ساختمان‌های سبک (LSF: Light Steel Frame)، از پروفیل‌های فولادی سرد نورد شده استفاده می‌شود. این سیستم در ساختمان‌های تا ۴ طبقه و ویلاها کاربرد رو به رشدی دارد.

۱۵.۳ مدل‌سازی اطلاعات ساختمان (BIM)

استفاده از نرم‌افزارهای BIM مانند Tekla Structures و Revit در طراحی و ساخت سازه‌های فولادی رو به گسترش است. این فناوری‌ها دقت ساخت را افزایش داده و پرت مصرف را به حداقل می‌رسانند.

۱۵.۴ ساختمان‌سازی ماژولار

ساخت ماژول‌های ساختمانی با اسکلت تیرآهنی در کارخانه و مونتاژ در محل، یکی از روش‌های نوین ساخت‌وساز است که سرعت ساخت را تا ۵۰ درصد افزایش می‌دهد.

۱۵.۵ پایداری و بازیافت

فولاد ۱۰۰ درصد بازیافت‌پذیر است. صنعت فولاد جهانی به‌سمت تولید فولاد سبز (با استفاده از هیدروژن به‌جای ذغال‌سنگ) حرکت می‌کند. تیرآهن‌های قدیمی قابل ذوب مجدد و تبدیل به محصولات نو هستند.

---

فصل شانزدهم: چک‌لیست خرید تیرآهن

برای خرید حرفه‌ای تیرآهن در ساختمان، چک‌لیست زیر را مرور کنید:

قبل از خرید:

• نقشه‌های سازه‌ای از مهندس محاسب دریافت شده
• لیست تیرآهن (سایز، طول، تعداد) استخراج شده
• بودجه تخصیص داده شده
• زمان‌بندی پروژه مشخص شده

حین خرید:

• مقایسه قیمت از حداقل ۳ تأمین‌کننده
• بررسی موجودی و زمان تحویل
• مشخص‌کردن شرایط تحویل (درب انبار/درب کارگاه)
• مذاکره درباره هزینه حمل
• درخواست فاکتور رسمی

هنگام تحویل:

• بررسی تعداد شاخه‌ها
• بررسی سایز (اندازه‌گیری نمونه‌ای)
• توزین (مقایسه با فاکتور)
• بررسی ظاهری (ترک، حفره، زنگ‌زدگی)
• دریافت گواهینامه کارخانه

---

فصل هفدهم: خلاصه و نتیجه‌گیری

تیرآهن در ساختمان بیش از یک محصول فولادی ساده است؛ ستون فقرات سازه‌هایی است که در آنها زندگی و کار می‌کنیم. انتخاب صحیح نوع، سایز و تأمین‌کننده تیرآهن تأثیر مستقیمی بر ایمنی، اقتصاد و عمر مفید ساختمان دارد.

نکات کلیدی این مقاله:

1. IPE محبوب‌ترین نوع تیرآهن در ساختمان‌سازی ایران است
2. انتخاب سایز باید بر اساس محاسبات مهندسی و نه حدس و گمان باشد
3. کیفیت اتصالات به‌اندازه کیفیت خود تیرآهن اهمیت دارد
4. حفاظت ضد خوردگی و ضد حریق ضروری است
5. خرید از تأمین‌کنندگان معتبر تضمین‌کننده کیفیت و اصالت محصول است

تیم متخصص رادمان آهن با سال‌ها تجربه در تأمین آهن‌آلات ساختمانی، آماده ارائه مشاوره تخصصی و تأمین کلیه نیازهای فولادی پروژه شماست. از تیرآهن و میلگرد گرفته تا ناودانی، نبشی، پروفیل و ورق فولادی، همه محصولات مورد نیاز ساختمان شما در رادمان آهن موجود است.

---

واژه‌نامه تخصصی

---

منابع و مراجع

1. مبحث دهم مقررات ملی ساختمان ایران (طرح و اجرای ساختمان‌های فولادی)
2. استاندارد ۲۸۰۰ ایران (آیین‌نامه طراحی ساختمان‌ها در برابر زلزله)
3. مبحث ششم مقررات ملی ساختمان (بارهای وارد بر ساختمان)
4. استاندارد اروپایی EN 10034 (مشخصات ابعادی تیرآهن)
5. AISC Steel Construction Manual (آمریکا)
6. آمار انجمن تولیدکنندگان فولاد ایران (۱۴۰۲)
7. داده‌های بازار رادمان آهن (۱۴۰۲-۱۴۰۳)

---

این مقاله توسط تیم تحقیق و محتوای رادمان آهن تهیه شده و به‌صورت دوره‌ای به‌روزرسانی می‌شود.
