تیرآهن دوبل چیست؟ راهنمای جامع انواع، کاربردها، مزایا و نحوه خرید تیرآهن دوبل
در دنیای امروز، صنعت ساختمانسازی یکی از مهمترین و پررونقترین صنایع در سراسر جهان به شمار میرود. با رشد روزافزون جمعیت شهری و نیاز به ساختمانهای بلندتر، مقاومتر و ایمنتر، استفاده از مقاطع فولادی با کیفیت بالا بیش از پیش مورد توجه مهندسان و سازندگان قرار گرفته است. در میان تمامی مقاطع فولادی مورد استفاده در صنعت ساختمان، تیرآهن دوبل یکی از پرکاربردترین و مهمترین عناصر سازهای محسوب میشود که نقش حیاتی در استحکام و پایداری سازهها ایفا میکند.
تیر دوبل که گاهی به نام تیرآهن جفتی یا تیرآهن مرکب نیز شناخته میشود، از ترکیب دو شاخه تیرآهن معمولی تشکیل شده و به دلیل ظرفیت باربری بالاتر، مقاومت بیشتر در برابر خمش و پیچش، و انعطافپذیری در طراحی، جایگاه ویژهای در پروژههای ساختمانی و صنعتی دارد. این مقطع فولادی به ویژه در سازههای بزرگ، پلسازی، سازههای صنعتی سنگین، و ساختمانهایی با دهانههای وسیع، کاربرد فراوانی دارد و انتخاب آن میتواند تأثیر بسزایی در عملکرد کلی سازه داشته باشد.
اهمیت شناخت دقیق سازه دوبل، ویژگیهای فنی، انواع مختلف، نحوه محاسبه، استانداردها و روشهای صحیح استفاده از آن، نه تنها برای مهندسان و متخصصان ساختمان بلکه برای تمامی افرادی که در فرآیند ساختوساز فعالیت دارند، بسیار حیاتی است. یک انتخاب نادرست در استفاده از این مقطع فولادی میتواند عواقب جبرانناپذیری از جمله ضعف سازهای، افزایش هزینهها، و در موارد حاد، آسیبهای جانی به همراه داشته باشد.
در این مقاله جامع و تخصصی، قصد داریم تمامی جنبههای مربوط به تیر جفتشده را بررسی کنیم. از تعریف و تاریخچه گرفته تا انواع مختلف، کاربردها، مزایا و معایب، نحوه محاسبه وزن و باربری، استانداردهای بینالمللی، روشهای اتصال و جوشکاری، نکات طراحی و اجرا، و در نهایت راهنمای خرید و عوامل مؤثر بر قیمت. هدف ما ارائه اطلاعات کامل و کاربردی است تا بتوانید در انتخاب و استفاده از این مقطع فولادی مهم، تصمیمگیری درستی داشته باشید.
برای آشنایی بیشتر با سایر مقاطع فولادی مورد نیاز در پروژههای ساختمانی خود، میتوانید به صفحه تیرآهن در سایت رادمان آهن مراجعه نمایید و از محصولات متنوع این مجموعه دیدن فرمایید.

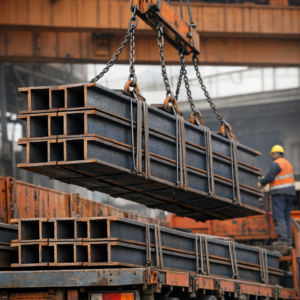

تیرآهن دوبل چیست؟

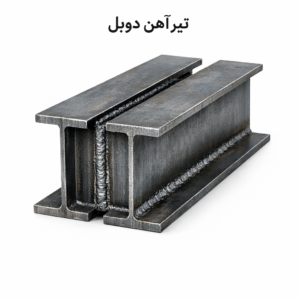

مقطع تقویتشده (Double I-Beam) یک مقطع فولادی مرکب است که از اتصال دو شاخه تیرآهن معمولی (تیرآهن I شکل) به یکدیگر تشکیل شده است. در این مقطع، دو تیرآهن معمولی به گونهای در کنار هم یا پشت به پشت یکدیگر قرار میگیرند که ظرفیت باربری و مقاومت سازهای آنها به طور قابل توجهی افزایش یابد. این مفهوم ساده در عین حال بسیار کاربردی است و به مهندسان اجازه میدهد تا بدون نیاز به طراحی و تولید مقاطع خاص و گرانقیمت، مقاطعی با ظرفیت بالاتر در اختیار داشته باشند.
ساختار نوع مرکب در واقع شبیه به یک تیرآهن معمولی I شکل است که بالهای آن تقویت شده و ضخامت بیشتری پیدا کرده است. این امر باعث میشود که مقطع فلزی بتواند در برابر بارهای خمشی بیشتر، نیروهای برشی بالاتر و حتی گشتاورهای پیچشی مقاومتر عمل کند. روش اتصال دو شاخه تیرآهن به یکدیگر معمولاً از طریق جوشکاری مداوم یا پیچهای پرچ انجام میشود و فاصله بین دو شاخه نیز با استفاده از ورقهای اتصال (پلیت) کنترل و تنظیم میگردد.

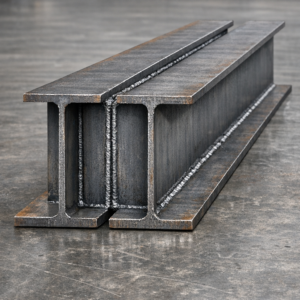

در صنعت ساختمانسازی ایران، مقطع دو شاخه بیشتر به صورت پشتبهپشت (دو تیرآهن با فاصله مشخص از هم و اتصال از طریق ورق فاصلهانداز) استفاده میشود. این نوع آرایش به مهندسان اجازه میدهد تا فاصله بین دو تیرآهن را بر اساس نیازهای طراحی تغییر دهند و به این ترتیب، ممان اینرسی مقطع را در جهت دلخواه تنظیم نمایند. همچنین، فضای خالی بین دو تیرآهن میتواند برای عبور تأسیسات، لولهکشی و سیمکشی مورد استفاده قرار گیرد که این خود یک مزیت عملیاتی مهم در پروژههای ساختمانی محسوب میشود.
مفهوم تیر دو شاخه را نباید با تیرآهن مرکب (Built-up Section) اشتباه گرفت. اگرچه هر دو نوع از ترکیب چندین عضو فولادی تشکیل شدهاند، اما عضو دوبل مشخصاً از دو شاخه تیرآهن استاندارد ساخته میشود، در حالی که تیرآهن مرکب میتواند از ترکیب ورقها، نبشیها و سایر مقاطع فولادی تولید شود. با این حال، از نظر عملی، هر دو نوع در دسته مقاطع مرکب فولادی قرار میگیرند و اصول طراحی مشابهی دارند.
این مقطع در مقایسه با تیرآهن تکی دارای مزایای متعددی است. اولاً، ظرفیت باربری آن تقریباً دو برابر تیرآهن تکی هماندازه است. ثانیاً، به دلیل فاصله بین دو شاخه، ممان اینرسی مقطع افزایش یافته و مقاومت در برابر خمش به طور چشمگیری بهبود مییابد. ثالثاً، امکان تنظیم فاصله بین دو شاخه به مهندسان انعطاف بیشتری در طراحی سازه میدهد. و در نهایت، استفاده از مقطع مرکب در بسیاری از موارد اقتصادیتر از استفاده از یک تیرآهن تکی با ابعاد بزرگتر است، زیرا تیرآهنهای استاندارد در اندازههای مشخص تولید میشوند و دسترسی به آنها سادهتر است
تاریخچه استفاده از تیرآهن دوبل در صنعت ساختمان
تاریخچه استفاده از مقاطع فولادی دوبل و مرکب در ساختمانسازی به اواخر قرن نوزدهم میلادی بازمیگردد. با پیشرفت انقلاب صنعتی و تولید انبوع فولاد، مهندسان و معماران به دنبال روشهایی برای ساخت سازههایی بلندتر و مقاومتر بودند. در این دوره، استفاده از تیرآهنهای فولادی در ساختمانهای بزرگ رواج یافت و به تدریج نیاز به مقاطعی با ظرفیت باربری بالاتر احساس شد.
اولین استفادههای مستند از مقطع دوبل در ساخت پلهای راهآهن و سازههای صنعتی بزرگ در اروپا و آمریکای شمالی ثبت شده است. مهندسان در آن زمان دریافتند که با قرار دادن دو تیرآهن در کنار هم و اتصال آنها به یکدیگر، میتوانند مقاطعی با مقاومت بسیار بالاتر از تیرآهن تکی ایجاد کنند. این روش در ابتدا به صورت تجربی انجام میشد اما به تدریج با توسعه علم مکانیک سازهها و تئوری الاستیسیته، اصول طراحی علمی برای این مقاطع تدوین شد.
در ایران، استفاده از مقطع فولادی مرکب از دهه ۱۳۴۰ شمسی و همزمان با رشد صنعت ساختمانسازی مدرن، رواج پیدا کرد. با ورود تکنولوژیهای نوین ساختوساز و نیاز به احداث ساختمانهای بلندمرتبه، پلهای بزرگ، سولههای صنعتی و سایر سازههای سنگین، استفاده از این نوع تیر به یکی از روشهای متداول در مهندسی سازه تبدیل شد. امروزه در تمامی پروژههای بزرگ ساختمانی و صنعتی ایران، مقطع جفتی نقش مهمی ایفا میکند و یکی از پرتقاضاترین محصولات فولادی در بازار آهنآلات کشور محسوب میشود.
تکامل تیر مرکب در طول دههها شامل بهبود روشهای اتصال، استفاده از فولادهای با مقاومت بالاتر، توسعه نرمافزارهای طراحی پیشرفته، و بهبود استانداردها و مقررات ملی ساختمان بوده است. امروزه با وجود مقاطع فولادی متنوع مانند باکسها، لولههای فولادی و مقاطع خاص، این سازه فولادی همچنان به دلیل سادگی، قابلیت اطمینان و مقرونبهصرفه بودن، جایگاه ویژهای در صنعت ساختمان دارد.
انواع تیرآهن دوبل
نوع دوبل بر اساس معیارهای مختلفی قابل طبقهبندی است. در ادامه، مهمترین روشهای طبقهبندی این مقطع فولادی را بررسی میکنیم.
الف) بر اساس نحوه آرایش دو شاخه

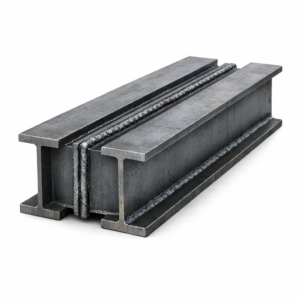

۱. تیرآهن دوبل پشتبهپشت (Back-to-Back):
در این نوع، دو شاخه تیرآهن به صورت پشتبهپشت و با فاصله مشخصی از یکدیگر قرار میگیرند. فاصله بین دو شاخه معمولاً با استفاده از ورقهای فاصلهانداز (Spacer Plates) تنظیم و از طریق جوشکاری یا پیچومهره محکم میشود. این آرایش معمولترین نوع مقطع I دوبل است و مزایای متعددی دارد از جمله: افزایش ممان اینرسی در جهت عمود بر جان، امکان عبور تأسیسات از فضای خالی بین دو شاخه، و توزیع یکنواخت تنشها.
۲. تیرآهن دوبل کنار هم (Side-by-Side):

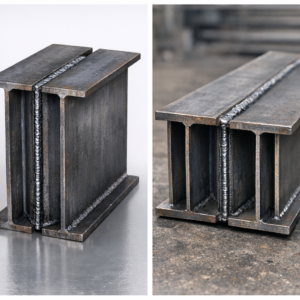

در این آرایش، دو تیرآهن در کنار هم و بدون فاصله قرار میگیرند. بالهای دو تیرآهن به هم چسبیده و عملاً یک مقطع یکپارچه با بال بسیار پهن تشکیل میدهند. این نوع کمتر رایج است و معمولاً در موارد خاصی مانند تقویت تیرهای موجود یا افزایش ظرفیت باربری در جهت خاص مورد استفاده قرار میگیرد.
۳. تیرآهن دوبل رو در رو (Face-to-Face):
در این آرایش، دو تیرآهن رو به روی یکدیگر قرار میگیرند و بالهای آنها به هم نزدیک است. این نوع آرایش گاهی در ساخت ستونها و اعضای فشاری استفاده میشود و به دلیل تقارن دو طرفه مقطع، در برابر کمانش از هر دو جهت مقاومت یکسانی دارد.
ب) بر اساس نوع اتصال
۱. تیرآهن دوبل جوشی:
رایجترین نوع اتصال، استفاده از جوشکاری مداوم یا نقطهای برای اتصال دو شاخه تیرآهن است. در اتصال جوشی، ورقهای فاصلهانداز یا نوارهای فولادی به طور منظم در طول تیر جوش میشوند و دو شاخه را به هم متصل میکنند. جوشکاری باید مطابق با استانداردهای معتبر و توسط جوشکاران ماهر انجام شود تا از کیفیت و استحکام اتصال اطمینان حاصل شود.
۲. تیرآهن دوبل پیچی (بولتی):
در این نوع، اتصال دو شاخه از طریق پیچ و مهره و ورقهای اتصال (Gusset Plates) انجام میشود. مزیت اصلی این روش، قابلیت باز و بسته شدن اتصال، سهولت در حمل و نقل، و امکان نصب در محل پروژه است. تیر جفتی پیچی معمولاً در سازههایی که نیاز به مونتاژ در محل دارند یا در مناطقی که امکان جوشکاری وجود ندارد، مورد استفاده قرار میگیرد.
۳. تیرآهن دوبل ترکیبی (جوشی-پیچی):
در برخی پروژهها، ترکیبی از جوشکاری و اتصال پیچی استفاده میشود. به عنوان مثال، اتصال ورقهای فاصلهانداز ممکن است از طریق جوشکاری انجام شود اما اتصالات اصلی سازهای از طریق پیچهای پر مقاومت صورت گیرد.
ج) بر اساس سایز و ابعاد تیرآهن
تیرآهن دوبل با استفاده از تیرآهنهای استاندارد مختلفی قابل ساخت است. در ایران، تیرآهنهای تولیدی کارخانههای ذوبآهن اصفهان، فایکو، و سایر تولیدکنندگان داخلی معمولاً بر اساس استاندارد IPE (مقاطع I اروپایی) و IPB (مقاطع H اروپایی) تولید میشوند. بنابراین این عضو سازهای میتواند از تیرآهنهای IPB 120 تا IPB 1000 و تیرآهنهای IPE 80 تا IPE 600 ساخته شود.
انتخاب سایز تیرآهن برای ساخت مقطع دوبل بستگی به نیازهای طراحی، بارهای وارد بر سازه، دهانه تیر، و شرایط محیطی دارد. به طور کلی، برای سازههای سبکتر از تیرآهنهای IPE با ارتفاع کمتر و برای سازههای سنگینتر از تیرآهنهای IPB با بالهای عریضتر استفاده میشود.
د) بر اساس نوع فولاد
تیرآهن دوبل میتواند از فولادهای مختلف با مقاومتهای متفاوت ساخته شود:
۱. فولاد کربنی معمولی (St37, St44, St52):
رایجترین نوع فولاد مورد استفاده در تولید مقطع پشتبهپشت در ایران، فولاد ST37 است که تنش تسلیم آن حدود ۲۴۰ مگاپاسکال میباشد. فولادهای ST44 و ST52 با مقاومت بالاتر نیز در پروژههای خاص استفاده میشوند.
۲. فولاد آلیاژی و مقاوم:
در سازههای خاص مانند سازههای دریایی، سازههای صنعتی با دمای بالا، یا سازههایی در معرض خوردگی شدید، از فولادهای آلیاژی مقاوم استفاده میشود. این فولادها معمولاً حاوی عناصری مانند کروم، نیکل، مولیبدن و وانادیوم هستند.
۳. فولاد ضد زنگ:
در محیطهای بسیار خورنده، از فولاد ضد زنگ (استنلس استیل) برای ساخت تیر فولادی مرکب استفاده میشود. هرچند این نوع بسیار گرانتر از فولاد کربنی معمولی است اما در برخی کاربردهای خاص مانند صنایع غذایی، شیمیایی و دارویی ضروری میباشد.
تفاوت تیرآهن دوبل با تیرآهن ساده
درک تفاوتهای اساسی بین این مقطع فولادی و تیرآهن ساده برای انتخاب صحیح در طراحی سازه ضروری است. تیرآهن ساده یک مقطع واحد I شکل است که به صورت مستقیم از کارخانه تولید شده و مشخصات فنی آن (ابعاد، وزن، ممان اینرسی و …) کاملاً استاندارد و مشخص است. اما تیر مرکب فولادی یک مقطع مرکب است که از ترکیب دو شاخه تیرآهن ساده ساخته میشود.
از نظر ظرفیت باربری، عضو مرکب به طور قابل توجهی قویتر از تیرآهن ساده هماندازه است. ظرفیت باربری تقریباً دو برابر شده و در صورت افزایش فاصله بین دو شاخه، حتی میتواند بیشتر از دو برابر نیز باشد. این امر به دلیل افزایش ممان اینرسی مقطع در نتیجه فاصله بین دو شاخه است.
از نظر وزن، مقطع دوبل فولادی سنگینتر از یک شاخه تیرآهن ساده هماندازه است (تقریباً دو برابر)، اما در مقایسه با تیرآهن سادهای که ظرفیت باربری مشابه داشته باشد، وزن کمتری دارد. به عبارت دیگر، تیر دوبل نسبت مقاومت به وزن بهتری نسبت به تیرآهن تکی با ظرفیت معادل دارد.
از نظر هزینه، سازه دوبل ممکن است در مجموع گرانتر از یک شاخه تیرآهن ساده باشد زیرا علاوه بر دو شاخه تیرآهن، هزینه ورقهای اتصال و عملیات جوشکاری نیز به آن اضافه میشود. اما در مقایسه با خرید تیرآهن سادهای با ظرفیت معادل، معمولاً اقتصادیتر است.
از نظر سهولت اجرا، تیرآهن ساده سادهتر و سریعتر نصب میشود در حالی که تیر جفتشده نیاز به عملیات اضافی مانند جوشکاری ورقهای اتصال، تنظیم فاصله بین دو شاخه و بازرسی کیفیت اتصال دارد.
از نظر انعطافپذیری طراحی، مقطع تقویتشده مزیت قابل توجهی دارد زیرا فاصله بین دو شاخه قابل تنظیم بوده و مهندسان میتوانند مقطع را بر اساس نیازهای خاص پروژه طراحی کنند. اما تیرآهن ساده دارای ابعاد ثابت و مشخصی است و انعطاف کمتری در طراحی دارد.
کاربردهای تیرآهن دوبل
نوع مرکب به دلیل ویژگیهای منحصر به فرد خود، کاربردهای بسیار گستردهای در صنعت ساختمان و صنایع مختلف دارد. در ادامه به مهمترین این کاربردها اشاره میکنیم:
۱. ساخت سازههای فلزی سنگین
یکی از اصلیترین کاربردهای تیرآهن دوبل، ساخت سازههای فلزی سنگین مانند کارخانهها، سولههای صنعتی بزرگ، نیروگاهها و پالایشگاهها است. در این سازهها، بارهای وارده بسیار سنگین بوده و نیاز به تیرهای با ظرفیت باربری بالا است.
۲. ساخت پلها و عرشههای فلزی
در ساخت پلهای فلزی، به ویژه پلهای جادهای و راهآهنی با دهانههای وسیع، تیرآهن دوبل به عنوان تیر اصلی (Main Girder) و تیرهای عرضی (Cross Girder) مورد استفاده قرار میگیرد. ظرفیت باربری بالا و مقاومت در برابر نیروهای دینامیکی ناشی از تردد وسایل نقلیه، از دلایل اصلی استفاده از مقطع دو شاخه در پلسازی است.
۳. ساخت جرثقیلهای سقفی و دروازهای
جرثقیلهای سقفی (Overhead Cranes) و جرثقیلهای دروازهای (Gantry Cranes) در کارخانهها و انبارها برای جابهجایی بارهای سنگین استفاده میشوند. تیر اصلی این جرثقیلها معمولاً از تیرآهن دوبل ساخته میشود تا بتواند وزن بارهای بسیار سنگین را تحمل کند.
۴. تقویت سازههای موجود
در پروژههای مرمت و مقاومسازی ساختمانهای قدیمی، تیرآهن دوبل به عنوان یک روش مؤثر برای تقویت تیرها و ستونهای موجود مورد استفاده قرار میگیرد. با افزودن یک شاخه تیرآهن اضافی به عضو موجود، ظرفیت باربری آن افزایش مییابد بدون اینکه نیاز به تخریب و بازسازی کامل باشد.

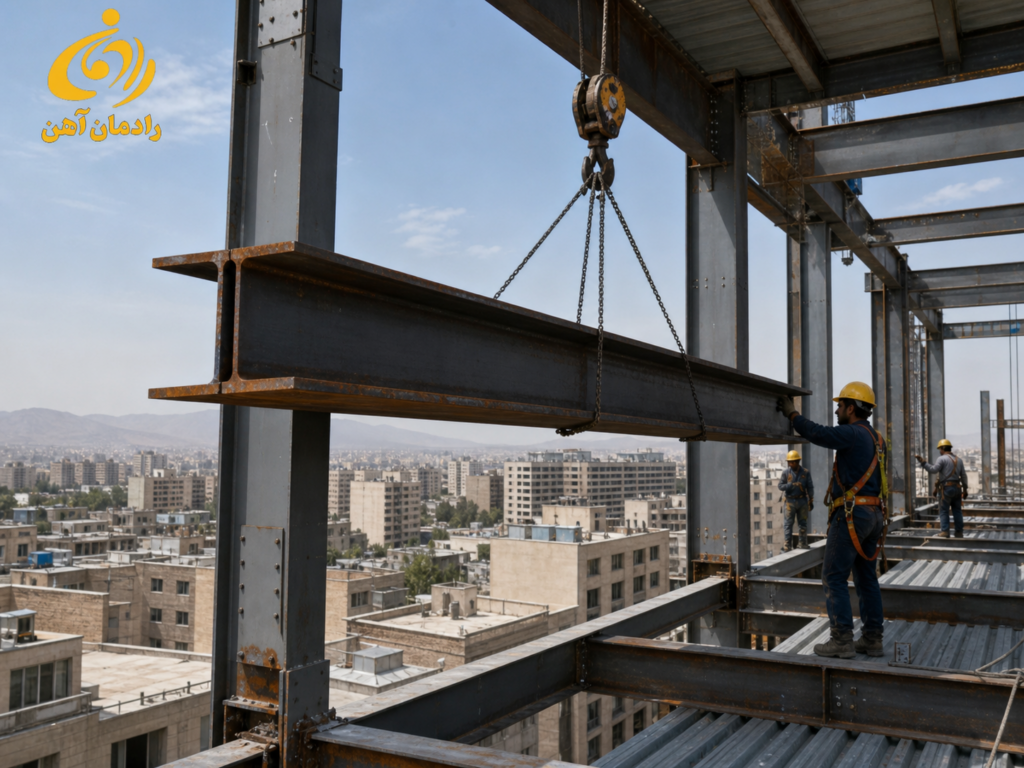

۵. ساخت اسکلت ساختمانهای بلندمرتبه
در ساختمانهای بلندمرتبه با دهانههای وسیع، استفاده از تیرآهن دوبل برای تیرهای اصلی طبقات، خرپاها و اعضای انتقالی (Transfer Beams) متداول است. این مقطع فولادی امکان ساخت دهانههای بزرگ بدون نیاز به ستونهای میانی را فراهم میکند.
۶. ساخت سازههای دریایی و ساحلی
در سازههای دریایی مانند اسکلهها، پلتفرمهای نفتی و سازههای ساحلی، تیرآهن دوبل به دلیل مقاومت بالا و قابلیت اطمینان، کاربرد گستردهای دارد. این سازهها در معرض نیروهای شدید محیطی مانند امواج، باد و خوردگی هستند و نیاز به مقاطع فولادی مقاوم دارند.
۷. ساخت برجهای انتقال نیرو و دکلهای مخابراتی
در ساخت برجهای خطوط انتقال نیرو و دکلهای مخابراتی، تیرآهن دوبل به عنوان اعضای اصلی سازه استفاده میشود. مقاومت بالا در برابر بارهای باد و یخ، و پایداری در برابر کمانش از مزایای استفاده از این مقطع در این نوع سازهها است.
۸. ساخت شاسی تجهیزات صنعتی
بسیاری از تجهیزات صنعتی سنگین مانند دیگهای بخار بزرگ، مخازن تحت فشار، رآکتورهای شیمیایی و تجهیزات فرآوری معدنی، بر روی شاسیهای فولادی نصب میشوند. این شاسیها معمولاً از تیرآهن دوبل ساخته میشوند تا بتوانند وزن تجهیزات و نیروهای دینامیکی ناشی از عملکرد آنها را تحمل کنند.
۹. ساخت سازههای موقت
در پروژههایی که نیاز به سازههای موقت با ظرفیت بالا دارند، مانند داربستهای بزرگ، قالببندیهای فلزی و سازههای نگهدارنده گودبرداری، تیرآهن دوبل مورد استفاده قرار میگیرد. مزیت این کاربرد، قابلیت باز کردن و استفاده مجدد از تیرآهنها پس از اتمام پروژه است.
۱۰. ساخت خرپاهای فولادی
در ساخت خرپاهای فولادی بزرگ برای سقف سولهها، سالنهای ورزشی و سالنهای نمایش، تیرآهن دوبل به عنوان اعضای اصلی خرپا (به ویژه در گلمی و تیرک تحتانی) مورد استفاده قرار میگیرد.
مزایای استفاده از تیرآهن دوبل
استفاده از تیر دو شاخه در پروژههای ساختمانی و صنعتی مزایای متعددی دارد که در ادامه به تفصیل بررسی میشوند:
۱. ظرفیت باربری بالا
مهمترین مزیت تیرآهن دوبل، ظرفیت باربری بسیار بالاتر آن نسبت به تیرآهن تکی است. با ترکیب دو شاخه تیرآهن، ظرفیت تحمل بار تقریباً دو برابر شده و در صورت افزایش فاصله بین دو شاخه، حتی بیشتر میشود. این مزیت به مهندسان امکان طراحی سازههایی با بارهای سنگینتر و دهانههای وسیعتر را میدهد.
۲. مقاومت بالا در برابر خمش
به دلیل افزایش ممان اینرسی مقطع، مقاومت تیرآهن دوبل در برابر خمش به طور قابل توجهی بالاتر از تیرآهن تکی است. ممان اینرسی با فاصله بین دو شاخه رابطه مستقیم دارد و با افزایش این فاصله، مقاومت در برابر خمش نیز افزایش مییابد. این ویژگی به خصوص در تیرهای با دهانههای طولانی بسیار حائز اهمیت است.
۳. پایداری جانبی بیشتر
تیرآهن دوبل به دلیل عرض بیشتر (در آرایش پشتبهپشت) یا ارتفاع مؤثر بیشتر، پایداری جانبی بالاتری دارد و در برابر کمانش جانبی-پیچشی مقاومتر است. این مزیت در تیرهای بلند و بدون تکیهگاه جانبی بسیار مهم است.
۴. انعطافپذیری در طراحی
یکی از بزرگترین مزایای تیرآهن دوبل، انعطافپذیری بالای آن در طراحی است. مهندسان میتوانند با تغییر فاصله بین دو شاخه، ممان اینرسی و مقاومت مقطع را به طور دلخواه تنظیم کنند. همچنین امکان استفاده از تیرآهنهایی با سایز متفاوت در دو طرف مقطع وجود دارد.
۵. سهولت در تأمین مصالح
به جای تلاش برای یافتن یک تیرآهن تکی با ابعاد و ظرفیت بالا (که ممکن است در بازار موجود نباشد)، میتوان از دو شاخه تیرآهن استاندارد موجود در بازار استفاده کرد و آنها را به صورت دوبل ترکیب نمود. این امر فرآیند تأمین مصالح را سادهتر و سریعتر میکند.
۶. قابلیت عبور تأسیسات
فضای خالی بین دو شاخه تیرآهن دوبل میتواند برای عبور لولههای تأسیسات، کانالهای تهویه و سیمکشیهای الکتریکی مورد استفاده قرار گیرد. این ویژگی در ساختمانهای تجاری و اداری که نیاز به تأسیسات گسترده دارند، بسیار کاربردی است.
۷. تقویتپذیری آسان
در صورت نیاز به افزایش ظرفیت باربری سازه موجود، افزودن یک شاخه تیرآهن اضافی به عضو موجود (و تبدیل آن به تیرآهن دوبل) روشی ساده و مؤثر است. این مزیت در پروژههای مقاومسازی و بهسازی سازهها بسیار ارزشمند است.
۸. مقاومت در برابر خستگی
در سازههایی که تحت بارهای تکراری و دینامیکی قرار دارند (مانند پلها و سازههای جرثقیل)، تیرآهن دوبل به دلیل توزیع بهتر تنشها و وجود دو مسیر باربری مستقل، مقاومت بهتری در برابر خستگی نشان میدهد.
۹. کاهش تغییر شکل (خیز)
به دلیل ممان اینرسی بالاتر، تیرآهن دوبل تحت بار یکسان، تغییر شکل (خیز) کمتری نسبت به تیرآهن تکی دارد. این ویژگی برای سازههایی که محدودیت تغییر شکل دارند، مانند سقفهای بلند و پلها، اهمیت ویژهای دارد.
۱۰. هزینه مقرونبهصرفه
در بسیاری از موارد، استفاده از تیرآهن دوبل اقتصادیتر از استفاده از تیرآهن تکی با ظرفیت معادل است. این امر به دلیل در دسترس بودن تیرآهنهای استاندارد و هزینه کمتر عملیات ترکیب نسبت به هزینه تولید تیرآهنهای خاص با ابعاد بزرگ است.
معایب و محدودیتهای تیرآهن دوبل
علیرغم مزایای فراوان، عضو دوبل دارای معایب و محدودیتهایی نیز هست که باید در طراحی و اجرا مورد توجه قرار گیرد:
۱. وزن بیشتر
تیرآهن دوبل از دو شاخه تیرآهن تشکیل شده و بنابراین وزن آن تقریباً دو برابر یک شاخه تیرآهن ساده هماندازه است. این امر حمل و نقل، بلند کردن و نصب آن را دشوارتر و هزینهبرتر میکند.
۲. نیاز به عملیات اضافی
ساخت تیرآهن دوبل نیاز به عملیات اضافی مانند برش ورقهای اتصال، جوشکاری، تنظیم فاصله بین دو شاخه و بازرسی کیفیت جوش دارد. این عملیات زمان و هزینه اضافی را به پروژه تحمیل میکند.
۳. سطح مقطع بیشتر و نیاز به محافظت
به دلیل سطح مقطع بیشتر (مساحت سطح بیشتر)، تیرآهن دوبل نیاز به مقدار بیشتری رنگ، پوشش ضد زنگ و مواد محافظ در برابر خوردگی دارد. این امر هزینه نگهداری را افزایش میدهد.
۴. پیچیدگی اتصال
اتصال تیرآهن دوبل به ستونها و سایر اعضای سازهای پیچیدهتر از اتصال تیرآهن ساده است. طراحی و اجرای این اتصالات نیاز به دانش و تجربه بیشتری دارد.
۵. محدودیت فضایی
عرض بیشتر تیرآهن دوبل (در آرایش پشتبهپشت) ممکن است در برخی موارد با محدودیت فضایی مواجه شود. به عنوان مثال، در دیوارهای نازک یا فضاهای محدود، امکان استفاده از این مقطع وجود ندارد.
۶. نیاز به کنترل کیفیت دقیق
کیفیت جوشکاری و اتصال بین دو شاخه تیرآهن بسیار حائز اهمیت است. نقص در جوشکاری میتواند منجر به عدم عملکرد صحیح مقطع مرکب و کاهش ظرفیت باربری شود. بنابراین نیاز به بازرسی دقیق و کنترل کیفیت مداوم است.
۷. احتمال خوردگی در فضاهای باریک
فاصله باریک بین دو شاخه تیرآهن ممکن است محل تجمع رطوبت و آلودگی شود و دسترسی برای رنگآمیزی و نگهداری را دشوار سازد. این امر میتواند خطر خوردگی را در این نواحی افزایش دهد.
نحوه ساخت و تولید تیرآهن دوبل
فرآیند ساخت مقطع مرکب شامل مراحل متعددی است که هر کدام باید با دقت و مطابق با مشخصات فنی طراحی انجام شود. در ادامه این مراحل را به تفصیل بررسی میکنیم:
مرحله ۱: طراحی و محاسبات
اولین مرحله، طراحی دقیق تیرآهن دوبل بر اساس بارهای وارده و شرایط طراحی است. در این مرحله، سایز تیرآهنها، فاصله بین دو شاخه، ابعاد ورقهای اتصال، فاصله جوشها و نوع اتصال تعیین میشود. محاسبات باید توسط مهندس سازه و با استفاده از نرمافزارهای معتبر طراحی انجام شود.
مرحله ۲: تأمین و بازرسی مصالح
دو شاخه تیرآهن با سایز مشخص و ورقهای فولادی برای اتصال باید تأمین شوند. تمامی مصالح ورودی باید از نظر کیفیت، ابعاد، خواص مکانیکی و عیوب سطحی بازرسی شوند. گواهی کیفیت (Mill Certificate) از کارخانه تولیدکننده باید دریافت و بررسی شود.
مرحله ۳: برش و آمادهسازی
تیرآهنها بر اساس طول مورد نیاز برش داده میشوند. ورقهای اتصال (Spacer Plates) نیز با ابعاد مشخص برش داده میشوند. سطوح تماس باید تمیز و عاری از زنگزدگی، روغن و هرگونه آلودگی باشند.
مرحله ۴: مونتاژ اولیه
دو شاخه تیرآهن به صورت موازی و با فاصله مشخص قرار داده میشوند. ورقهای اتصال در فواصل معین بین دو شاخه قرار میگیرند. در این مرحله، از شابلونها و قالبهای مخصوص برای اطمینان از دقت مونتاژ استفاده میشود.
مرحله ۵: جوشکاری

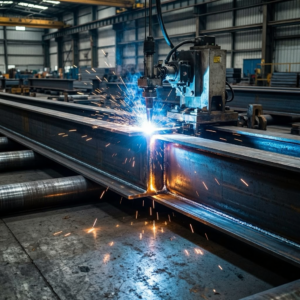

اتصال ورقها به دو شاخه تیرآهن از طریق جوشکاری انجام میشود. نوع جوش (ممتد یا نقطهای)، الکترود مورد استفاده، جریان جوش و سایر پارامترها باید مطابق با دستورالعمل جوشکاری (WPS) تعیین شده باشند. جوشکاری معمولاً به صورت متقارن و از دو طرف انجام میشود تا از تابش تیر جلوگیری شود.
مرحله ۶: بازرسی و کنترل کیفیت
پس از اتمام جوشکاری، تمامی جوشها از نظر ظاهری و در صورت لزوم از طریق آزمایشهای غیرمخرب (VT, PT, UT, RT) بازرسی میشوند. ابعاد نهایی مقطع نیز کنترل شده و با نقشه طراحی مقایسه میشود.
مرحله ۷: حفاظت سطحی
در مرحله نهایی، سطح تیرآهن دوبل آمادهسازی (سندبلاست یا برسزنی) شده و با پوشش ضد زنگ و رنگ محافظ پوشانده میشود. نوع و ضخامت پوشش بر اساس شرایط محیطی و الزامات پروژه تعیین میشود.
استانداردهای تیرآهن دوبل
طراحی و ساخت مقطع دوبل باید مطابق با استانداردهای معتبر ملی و بینالمللی انجام شود. مهمترین این استانداردها عبارتند از:
استانداردهای طراحی
- مقررات ملی ساختمان ایران (نشریه ۳۸۵): استاندارد اصلی طراحی سازههای فولادی در ایران که بر اساس استاندارد AISC آمریکا تدوین شده است.
- AISC 360 (American Institute of Steel Construction): استاندارد آمریکایی طراحی سازههای فولادی که بخش ویژهای برای طراحی مقاطع مرکب دارد.
- Eurocode 3 (EN 1993): استاندارد اروپایی طراحی سازههای فولادی که مقررات جامعی برای مقاطع مرکب ارائه میدهد.
- مبحث دهم مقررات ملی ساختمان: مبحث تخصصی طراحی سازههای فولادی در ایران.
استانداردهای ساخت و جوشکاری
- AWS D1.1 (American Welding Society): استاندارد جوشکاری سازههای فولادی.
- ISO 3834: استاندارد بینالمللی الزامات کیفیت در جوشکاری.
- BS 5950: استاندارد بریتانیایی طراحی سازههای فولادی.
استانداردهای مصالح
- ASTM A36/A36M: استاندارد فولاد کربنی ساختمانی.
- ASTM A992/A992M: استاندارد فولاد سازهای برای اشکال W.
- DIN 1025 / EN 10024-10025: استانداردهای اروپایی برای مقاطع I و H.
- استاندارد ISIRI 1791: استاندارد ملی ایران برای تیرآهنهای نورد شده.
رعایت این استانداردها نه تنها از نظر فنی ضروری است بلکه از نظر قانونی نیز برای دریافت پروانه ساخت و تأییدیههای مربوطه الزامی میباشد.
محاسبه وزن تیرآهن دوبل
محاسبه وزن مقطع فولادی مرکب برای تعیین هزینه خرید، طراحی فونداسیون، برنامهریزی حمل و نقل و محاسبات سازهای بسیار حائز اهمیت است.
فرمول ساده محاسبه وزن
وزن تیرآهن دوبل از رابطه زیر قابل محاسبه است:
وزن تیرآهن دوبل = (۲ × وزن یک شاخه تیرآهن) + وزن ورقهای اتصال و جوش
به عبارت دیگر:
- ابتدا وزن یک شاخه تیرآهن را از جداول استاندارد استخراج میکنیم (بر حسب کیلوگرم بر متر).
- این مقدار را در ۲ ضرب میکنیم.
- وزن ورقهای اتصال و مصرفی جوش را اضافه میکنیم.
مثال عملی
فرض کنید یک تیرآهن دوبل از دو شاخه تیرآهن IPB 200 با طول ۶ متر ساخته شده است:
- وزن هر متر IPB 200 = ۶۱.۳ کیلوگرم
- وزن یک شاخه ۶ متری = ۶۱.۳ × ۶ = ۳۶۷.۸ کیلوگرم
- وزن دو شاخه = ۳۶۷.۸ × ۲ = ۷۳۵.۶ کیلوگرم
- وزن ورقهای اتصال (فرض): حدود ۱۵ کیلوگرم
- وزن کل تیرآهن دوبل ≈ ۷۵۰.۶ کیلوگرم
محاسبه وزن آنلاین
بسیاری از وبسایتهای فروش آهنآلات، ابزارهای آنلاین محاسبه وزن تیرآهن دوبل را ارائه میدهند. کافی است سایز تیرآهن، طول و فاصله بین دو شاخه را وارد کنید تا وزن دقیق محاسبه شود.
توجه داشته باشید که وزن این نوع تیر مستقیماً بر هزینه خرید و حمل آن تأثیر میگذارد. برای اطلاع از قیمت روز تیرآهن و مشاوره در زمینه انتخاب بهترین گزینه برای پروژه خود، میتوانید به صفحه اصلی سایت رادمان آهن مراجعه کنید.
جدول مشخصات فنی تیرآهن دوبل
در ادامه، مشخصات فنی مقطع جفتی ساخته شده از پرکاربردترین سایزهای تیرآهن IPB ارائه شده است. توجه داشته باشید که این مقادیر برای فاصله بین دو شاخه (فاصله بین دو جان تیرآهن) برابر با ۱۰ میلیمتر محاسبه شدهاند و با تغییر فاصله، مقادیر تغییر خواهند کرد.
مشخصات تیرآهن دوبل IPB (فاصله بین دو شاخه ۱۰ میلیمتر)
| سایز تیرآهن | ارتفاع مقطع دوبل (mm) | عرض مقطع دوبل (mm) | وزن تقریبی (kg/m) | ممان اینرسی x-x (cm⁴) | ممان اینرسی y-y (cm⁴) |
|---|---|---|---|---|---|
| IPB 100 دوبل | 200 | 200 | 40.4 | 1,520 | 540 |
| IPB 120 دوبل | 240 | 240 | 52.8 | 2,980 | 860 |
| IPB 140 دوبل | 280 | 280 | 66.4 | 5,240 | 1,380 |
| IPB 160 دوبل | 320 | 300 | 85.6 | 7,880 | 1,740 |
| IPB 180 دوبل | 360 | 340 | 104.6 | 11,400 | 2,520 |
| IPB 200 دوبل | 400 | 400 | 122.6 | 16,080 | 3,460 |
| IPB 240 دوبل | 480 | 480 | 160.6 | 28,400 | 5,880 |
| IPB 260 دوبل | 520 | 520 | 179.0 | 38,200 | 7,260 |
| IPB 300 دوبل | 600 | 600 | 238.0 | 62,400 | 11,400 |
مشخصات تیرآهن دوبل IPE (فاصله بین دو شاخه ۱۰ میلیمتر)
| سایز تیرآهن | ارتفاع مقطع دوبل (mm) | عرض مقطع دوبل (mm) | وزن تقریبی (kg/m) | ممان اینرسی x-x (cm⁴) | ممان اینرسی y-y (cm⁴) |
|---|---|---|---|---|---|
| IPE 100 دوبل | 200 | 110 | 16.2 | 448 | 172 |
| IPE 120 دوبل | 240 | 120 | 21.0 | 740 | 248 |
| IPE 140 دوبل | 280 | 140 | 26.8 | 1,220 | 380 |
| IPE 160 دوبل | 320 | 160 | 32.4 | 1,840 | 520 |
| IPE 180 دوبل | 360 | 180 | 39.6 | 2,720 | 720 |
| IPE 200 دوبل | 400 | 200 | 45.2 | 3,800 | 960 |
| IPE 240 دوبل | 480 | 240 | 61.6 | 7,040 | 1,580 |
| IPE 270 دوبل | 540 | 270 | 73.0 | 10,400 | 2,140 |
| IPE 300 دوبل | 600 | 300 | 88.0 | 14,800 | 2,820 |
توجه: مقادیر فوق تقریبی بوده و برای محاسبات دقیق طراحی باید به جداول تخصصی مهندسی و نرمافزارهای طراحی سازه مراجعه شود.

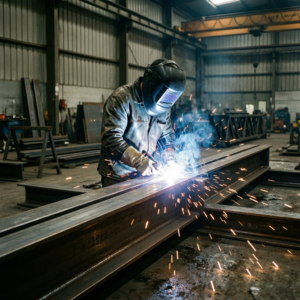

نحوه جوشکاری و اتصال تیرآهن دوبل
جوشکاری و اتصال صحیح تیر مرکب از اهمیت ویژهای برخوردار است زیرا کیفیت اتصال مستقیماً بر عملکرد سازهای مقطع مرکب تأثیر میگذارد. در این بخش، روشها و نکات مهم جوشکاری و اتصال را بررسی میکنیم.
انواع اتصالات طولی
۱. ورق فاصلهانداز (Spacer Plate/Lacing Plate):
رایجترین روش اتصال دو شاخه تیرآهن، استفاده از ورقهای فاصلهانداز است. این ورقها به صورت نواری در بالا و پایین بالهای تیرآهن و در فواصل منظم قرار میگیرند و از طریق جوشکاری به دو شاخه متصل میشوند. فاصله بین ورقها معمولاً بر اساس محاسبات سازهای و مقررات طراحی تعیین میشود.
۲. شبکهبندی (Lacing):
در این روش، از میلهها یا نبشیهای مورب (Lacing Bars) به صورت زیگزاگ برای اتصال دو شاخه تیرآهن استفاده میشود. این روش نسبت به ورق فاصلهانداز، وزن کمتری دارد اما اجرای آن پیچیدهتر است. شبکهبندی معمولاً در ستونهای مرکب و تیرهای بسیار بلند استفاده میشود.
۳. شبکهبندی با ورق (Battening):
مشابه ورق فاصلهانداز است اما ورقها در فواصل بیشتری قرار میگیرند و بین آنها از شبکهبندی مورب استفاده نمیشود. این روش برای تیرهایی که نیروی برشی نسبتاً کمی تحمل میکنند، مناسب است.
نکات مهم جوشکاری
- آمادهسازی سطوح: قبل از جوشکاری، تمامی سطوح تماس باید تمیز و عاری از زنگزدگی، روغن، رنگ و آلودگی باشند.
- انتخاب الکترود: نوع الکترود باید با جنس فولاد تیرآهن مطابقت داشته باشد. معمولاً الکترودهای E6013 یا E7018 برای جوشکاری تیرآهنهای ساختمانی استفاده میشوند.
- جوشکاری متقارن: برای جلوگیری از تابش (Distortion) تیر، جوشکاری باید به صورت متقارن و از دو طرف انجام شود.
- پیشگرمایش: در دمای محیط پایین (زیر ۵ درجه سانتیگراد)، پیشگرمایش قطعات تا دمای ۱۰۰-۱۵۰ درجه سانتیگراد توصیه میشود.
- کنترل حرارت ورودی: حرارت ورودی باید کنترل شود تا از آسیب دیدن ساختار فولاد جلوگیری شود.
اتصالات عرضی (اتصال تیرآهن دوبل به سایر اعضا)
اتصال این سازه فولادی به ستونها و سایر تیرها از طریق انواع اتصالات انجام میشود:
- اتصال صلب (Rigid Connection): انتقال کامل لنگر خمشی و نیروی برشی. معمولاً از طریق جوشکاری کامل بالها و جان به ستون انجام میشود.
- اتصال ساده (Simple/Pinned Connection): فقط انتقال نیروی برشی. معمولاً از طریق پیچ و مهره و ورق نشیمن انجام میشود.
- اتصال نیمهصلب (Semi-Rigid Connection): انتقال نسبی لنگر خمشی. رفتار این اتصال بین اتصال صلب و ساده قرار دارد.
نکات مهم در طراحی سازه با تیرآهن دوبل
طراحی سازه با استفاده از نوع دوبل نیازمند توجه به نکات خاصی است که در ادامه بررسی میشوند:
۱. بررسی عملکرد مرکب (Composite Action)
مهمترین نکته در طراحی تیرآهن دوبل، اطمینان از عملکرد مرکب دو شاخه است. اگر اتصال بین دو شاخه به اندازه کافی محکم نباشد، آنها به صورت مستقل عمل کرده و ظرفیت باربری مقطع به شدت کاهش مییابد. برای اطمینان از عملکرد مرکب، فاصله ورقهای اتصال باید به دقت محاسبه و اجرا شود.
۲. بررسی کمانش موضعی
هر یک از دو شاخه تیرآهن بین نقاط اتصال ممکن است دچار کمانش موضعی شود. فاصله ورقهای اتصال باید به گونهای تعیین شود که نسبت لاغری هر شاخه بین دو نقطه اتصال از حد مجاز بیشتر نشود.
۳. بررسی کمانش جانبی-پیچشی
تیرآهن دوبل ممکن است در برابر کمانش جانبی-پیچشی آسیبپذیر باشد. بررسی پایداری جانبی تیر و پیشبینی تکیهگاههای جانبی لازم، از الزامات طراحی است.
۴. بررسی نیروی برشی و تنش برشی
نیروی برشی در تیرآهن دوبل بین دو شاخه تقسیم میشود. همچنین، ورقهای اتصال و جوشهای آنها باید نیروی برشی بین دو شاخه را تحمل کنند. محاسبه دقیق تنشهای برشی و بررسی ظرفیت جوشها ضروری است.
۵. بررسی خیز و تغییر شکل
خیز تیرآهن دوبل باید مطابق با محدودیتهای مقررات ملی ساختمان باشد. برای سقفها معمولاً حداکثر خیز مجاز L/360 و برای تیرهای طره L/180 در نظر گرفته میشود.
۶. در نظر گرفتن اثرات ثانویه
اثرات ثانویه مانند نشست تکیهگاهها، تغییرات دمایی، انقباض و انبساط، و بارهای دینامیکی باید در طراحی مورد توجه قرار گیرند.
۷. انتخاب بهینه فاصله بین دو شاخه
فاصله بین دو شاخه تأثیر مستقیمی بر ممان اینرسی مقطع در جهت عمود بر جان دارد. با افزایش فاصله، ممان اینرسی افزایش مییابد اما عرض مقطع نیز بیشتر شده و ممکن است محدودیت فضایی ایجاد شود. همچنین فاصله بیشتر به معنای ورقهای اتصال بزرگتر و وزن بیشتر است. بنابراین انتخاب فاصله بهینه نیاز به تحلیل اقتصادی-فنی دارد.
۸. در نظر گرفتن مراحل ساخت
طراحی باید مراحل مختلف ساخت، حمل و نصب را نیز در نظر بگیرد. در مرحله حمل و نصب، تیرآهن دوبل ممکن است هنوز به طور کامل مونتاژ نشده باشد و بارها به صورت متفاوتی تحمل شوند.
مقایسه تیرآهن دوبل با سایر مقاطع فولادی
برای انتخاب صحیح مقطع فولادی مناسب، مقایسه مقطع I دوبل با سایر مقاطع پرکاربرد ضروری است:
مقایسه با تیرآهن ساده
تیرآهن دوبل ظرفیت باربری بالاتر، مقاومت بیشتر در برابر خمش و انعطافپذیری بیشتری دارد اما سنگینتر، گرانتر و پیچیدهتر از تیرآهن ساده است.
مقایسه با تیر ورقی (Plate Girder)
تیر ورقی از ورقهای فولادی ساخته شده و میتواند ابعاد بسیار بزرگتری نسبت به تیرآهن دوبل داشته باشد. اما تیر ورقی هزینه ساخت بالاتری دارد و فقط در پروژههای خاص اقتصادی است.
مقایسه با تیر باکس (Box Girder)
تیر باکس دارای مقاومت پیچشی بسیار بالاتری است اما ساخت آن پیچیدهتر و گرانتر از تیرآهن دوبل است. برای کاربردهایی که نیروی پیچشی غالب است، تیر باکس انتخاب بهتری است.
مقایسه با ستون مرکب (Built-up Column)
ستون مرکب که از ترکیب ورقها و نبشیها ساخته میشود، انعطاف بیشتری در طراحی دارد اما هزینه ساخت بالاتری نسبت به تیرآهن دوبل (که از تیرآهنهای استاندارد ساخته میشود) دارد.
مقایسه با نبشی
نبشی به تنهایی ظرفیت باربری بسیار کمتری نسبت به تیرآهن دوبل دارد و فقط در کاربردهای خاص مانند خرپاها، قاببندیها و اتصالات استفاده میشود. نبشی معمولاً به عنوان عضو فشاری یا کششی در خرپاها کاربرد دارد.
مقایسه با پروفیل
پروفیلهای فولادی (قوطی و لوله) دارای مقاومت پیچشی خوبی هستند اما ظرفیت باربری خمشی آنها معمولاً کمتر از تیرآهن دوبل هموزن است. پروفیلها بیشتر در ستونها، قاببندی سبک و سازههای فضایی کاربرد دارند.
مقایسه با ورق فولادی
ورق فولادی یک محصول تخت است که مستقیماً نمیتواند به عنوان تیر استفاده شود اما در ساخت تیرهای ورقی و تیرآهنهای مرکب کاربرد دارد. ورق فولادی همچنین به عنوان پوشش کف، دیوار و سقف در سازههای فلزی استفاده میشود.
راهنمای خرید تیرآهن دوبل
خرید تیر جفتی نیازمند توجه به نکات مهمی است تا از کیفیت و مناسب بودن محصول برای پروژه خود اطمینان حاصل کنید:
۱. تعیین مشخصات فنی مورد نیاز
قبل از خرید، باید مشخصات فنی دقیق مورد نیاز پروژه خود را تعیین کنید:
- سایز تیرآهن مورد استفاده برای ساخت مقطع دوبل
- فاصله بین دو شاخه
- طول مورد نیاز
- نوع فولاد (ST37, ST44, ST52 و …)
- نوع اتصال (جوشی یا پیچی)
- نوع پوشش محافظ (رنگ، گالوانیزه و …)
۲. بررسی کیفیت مصالح
- درخواست گواهی کیفیت (Mill Certificate) از فروشنده
- بررسی ظاهری تیرآهنها (عدم وجود ترک، خوردگی شدید، تابش و …)
- کنترل ابعاد تیرآهنها با نقشه طراحی
- بررسی کیفیت جوشکاریها (در صورت آماده بودن تیرآهن دوبل)
۳. انتخاب فروشنده معتبر
- انتخاب تأمینکننده با سابقه و اعتبار در بازار آهنآلات
- اطمینان از اصالت محصولات و مطابقت با استانداردهای ملی و بینالمللی
- بررسی قیمتها و مقایسه آنها با سایر تأمینکنندگان
- اطمینان از امکان حمل و تحویل به موقع
۴. محاسبه مقدار مورد نیاز
- محاسبه دقیق وزن و تعداد تیرآهنهای مورد نیاز
- در نظر گرفتن ضایعات و تلفات (معمولاً ۳ تا ۵ درصد)
- برنامهریزی زمان خرید و تحویل هماهنگ با برنامه ساخت پروژه
۵. بررسی شرایط حمل و نقل
- تیرآهن دوبل به دلیل وزن و ابعاد بزرگ، نیاز به حمل و نقل ویژه دارد
- طول تیرآهن باید با ظرفیت کامیونهای حمل مطابقت داشته باشد
- تدابیر لازم برای جلوگیری از آسیب دیدن تیرآهن در حین حمل و نقل
۶. مستندات و ضمانت
- دریافت فاکتور رسمی با ذکر مشخصات کامل محصول
- درخواست ضمانت کیفیت از فروشنده
- دریافت نقشههای ساخت و دستورالعملهای نصب
عوامل مؤثر بر قیمت تیرآهن دوبل
قیمت این عضو سازهای تحت تأثیر عوامل متعددی قرار دارد:
۱. قیمت جهانی فولاد
قیمت فولاد در بازارهای جهانی مهمترین عامل مؤثر بر قیمت تیرآهن دوبل است. قیمت شمش فولادی، به عنوان ماده اولیه تولید تیرآهن، مستقیماً بر قیمت نهایی تأثیر میگذارد. عواملی مانند عرضه و تقاضای جهانی، قیمت مواد اولیه (سنگ آهن، زغالسنگ و قراضه)، و هزینههای انرژی بر قیمت شمش فولادی تأثیرگذارند.
۲. نرخ ارز
در ایران، به دلیل واردات بخش قابل توجهی از آهنآلات و همچنین وابستگی قیمت فولاد داخلی به بازارهای جهانی، نرخ ارز (به ویژه دلار آمریکا) تأثیر مستقیم و قابل توجهی بر قیمت تیرآهن دوبل دارد.
۳. سایز و وزن
هرچه سایز تیرآهن بزرگتر و وزن آن بیشتر باشد، قیمت بالاتری دارد. همچنین تعداد و وزن ورقهای اتصال و هزینه جوشکاری بر قیمت نهایی تأثیر میگذارد.
۴. نوع فولاد
تیرآهن دوبل ساخته شده از فولاد آلیاژی یا فولاد مقاوم به خوردگی، قیمت بالاتری نسبت به فولاد کربنی معمولی (ST37) دارد.
۵. حجم سفارش
معمولاً در سفارشات عمده، تخفیفهایی اعمال میشود و قیمت واحد کاهش مییابد.
۶. هزینه حمل و نقل
فاصله بین محل تأمینکننده و محل پروژه، هزینه حمل و نقل را تعیین میکند که بر قیمت نهایی تأثیرگذار است.
۷. شرایط بازار
عوامل اقتصادی مانند تورم، رکود، سیاستهای دولتی (مالیات، تعرفههای واردات، محدودیتهای صادراتی و …) نیز بر قیمت تیرآهن دوبل تأثیر میگذارند.
۸. عملیات اضافی
هزینههایی مانند جوشکاری، رنگآمیزی، گالوانیزاسیون و هرگونه عملیات اضافی بر قیمت نهایی افزوده میشود.
نکات اجرایی و نصب تیرآهن دوبل
اجرا و نصب صحیح مقطع پشتبهپشت در محل پروژه نیازمند رعایت نکات مهمی است:
۱. حمل و نقل در محل کارگاه
- استفاده از تجهیزات بلند کردن مناسب (جرثقیل، لیفتراک)
- بستن صحیح تیرآهن با سیم بکسل و زنجیر
- جلوگیری از ضربه و آسیب به تیرآهن
- حمل افقی تیرآهنهای بلند با استفاده از تجهیزات مخصوص
۲. مونتاژ در محل
- در صورت امکان، مونتاژ تیرآهن دوبل در کارگاه و حمل مقطع آماده به محل نصب توصیه میشود.
- اگر مونتاژ در محل پروژه انجام میشود، باید فضای کافی برای قرار دادن دو شاخه و عملیات جوشکاری وجود داشته باشد.
- استفاده از شابلون و قالب برای اطمینان از دقت فاصله و همترازی دو شاخه.
۳. نصب و تراز کردن
- استفاده از دوربین نقشهبرداری یا تراز لیزری برای تنظیم دقیق موقعیت تیرآهن
- اطمینان از تراز بودن تیرآهن در هر دو جهت (افقی و عمودی)
- استفاده از صفحات نشیمن (Bearing Plates) مناسب برای توزیع یکنواخت بار بر ستونها
۴. ایمنی در حین نصب
- استفاده از تجهیزات حفاظت فردی (کلاه ایمنی، دستکش، کمربند ایمنی)
- اطمینان از پایداری موقت تیرآهن قبل از تکمیل اتصالات
- رعایت اصول ایمنی جوشکاری
- ایجاد منطقه ایمن و محدود کردن دسترسی به محل نصب
۵. بازرسی پس از نصب
- بررسی ظاهری تمامی اتصالات و جوشها
- کنترل ابعاد و تراز نهایی
- انجام آزمایشهای غیرمخرب در صورت لزوم
- تکمیل پوشش محافظ (رنگآمیزی محلهای آسیبدیده)
تیرآهن دوبل در برابر زلزله
ایران یکی از زلزلهخیزترین کشورهای جهان است و طراحی سازههای فولادی در برابر زلزله اهمیت ویژهای دارد. تیر فولادی مرکب در سازههای مقاوم در برابر زلزله باید نکات خاصی را رعایت کند:
رفتار لرزهای تیرآهن دوبل
این مقطع فولادی به دلیل ظرفیت باربری بالا و شکلپذیری خوب، در صورت طراحی صحیح، عملکرد لرزهای مناسبی دارد. این مقطع میتواند انرژی ناشی از زلزله را از طریق تغییر شکل پلاستیک در نقاط مشخص (مفاصل پلاستیک) جذب و مستهلک کند.
نکات طراحی لرزهای
- ظرفیتگذاری صحیح: طراحی باید به گونهای باشد که مفاصل پلاستیک در نقاط قابل کنترل (معمولاً در انتهای تیر) تشکیل شوند نه در وسط دهانه یا در محل اتصالات.
- اتصالات مقاوم: اتصالات باید قادر به انتقال نیروهای لرزهای باشند و از نوع صلب و مقاوم طراحی شوند.
- مهاربندی جانبی: پیشبینی مهاربندهای جانبی مناسب برای جلوگیری از کمانش جانبی تیر در هنگام زلزله ضروری است.
- کنترل نسبت لاغری: نسبت لاغری بال و جان باید مطابق با الزامات لرزهای مقررات ملی ساختمان کنترل شود.
مزایای تیرآهن دوبل در برابر زلزله
- ظرفیت باربری بالا و امکان جذب انرژی بیشتر
- شکلپذیری خوب و قابلیت تغییر شکل پلاستیک بدون شکست ناگهانی
- امکان تقویت آسان در پروژههای بهسازی لرزهای
- پایداری مناسب در برابر نیروهای رفت و برگشتی
نگهداری و محافظت از تیرآهن دوبل
برای افزایش عمر مفید تیر مرکب فولادی و حفظ عملکرد سازهای آن، رعایت نکات نگهداری و محافظت ضروری است:
۱. حفاظت در برابر خوردگی
- رنگآمیزی منظم: بازبینی و ترمیم پوشش رنگ در فواصل زمانی مشخص (معمولاً هر ۵ تا ۱۰ سال بسته به شرایط محیطی).
- گالوانیزاسیون گرم: در محیطهای خورنده، استفاده از پوشش گالوانیزه گرم توصیه میشود.
- پوششهای صنعتی: استفاده از سیستمهای پوششی چند لایه شامل پرایمر، لایه میانی و لایه نهایی.
- حفاظت کاتدی: در سازههای دریایی و خاکی، حفاظت کاتدی میتواند به جلوگیری از خوردگی کمک کند.
۲. بازرسی دورهای
- بررسی منظم اتصالات و جوشها از نظر ترک، خوردگی و تغییر شکل
- بررسی تغییر شکلها و خیز تیرآهنها
- بازرسی پوشش محافظ و ترمیم نقاط آسیبدیده
- بررسی نشست تکیهگاهها
۳. حفاظت در برابر آتش
- پوششهای ضد حریق: استفاده از رنگهای ضد حریق متورمشونده (Intumescent Coatings) یا پوششهای سیمانی و گچی.
- پوششهای سیمانی و گچی: ایجاد لایه محافظ با ضخامت مناسب بر اساس مقاومت حریق مورد نیاز.
- سیستمهای صفحهای: استفاده از صفحات گچی یا سیمانی مخصوص برای محافظت تیرآهن.
۴. حفاظت در برابر بارهای اضافی
- جلوگیری از اعمال بارهای اضافی و پیشبینی نشده بر تیرآهن دوبل
- عدم برش یا سوراخکاری بدون مجوز مهندس سازه
- جلوگیری از تجمع آب یا برف بر روی سقفهای مسطح
سوالات متداول درباره تیرآهن دوبل
۱. تفاوت تیرآهن دوبل با تیرآهن مرکب چیست؟
عضو مرکب مشخصاً از دو شاخه تیرآهن استاندارد ساخته میشود، در حالی که تیرآهن مرکب میتواند از ترکیب ورقها، نبشیها و سایر مقاطع فولادی تولید شود. مقطع دوبل فولادی زیرمجموعهای از تیرآهن مرکب است.
۲. حداکثر دهانهای که با تیرآهن دوبل قابل پوشش است چقدر است؟
این موضوع بستگی به سایز تیرآهن، بار وارده و شرایط طراحی دارد. به طور معمول، با تیر دوبل IPB 300 میتوان دهانههایی تا ۱۲ تا ۱۵ متر را پوشش داد. برای دهانههای بزرگتر معمولاً از تیر ورقی استفاده میشود.
۳. آیا میتوان تیرآهن دوبل را در محل پروژه ساخت؟
بله، در صورتی که تجهیزات جوشکاری مناسب و فضای کافی در محل پروژه وجود داشته باشد، میتوان سازه دوبل را در محل ساخت. اما معمولاً ترجیح بر این است که مونتاژ در کارگاه و با کنترل کیفیت بهتری انجام شود.
۴. فاصله بهینه بین دو شاخه تیرآهن دوبل چقدر است؟
فاصله بهینه بستگی به نیازهای طراحی دارد. معمولاً فاصله بین ۱۰ تا ۳۰ سانتیمتر استفاده میشود. فاصله بیشتر، ممان اینرسی را افزایش میدهد اما ورقهای اتصال بزرگتری نیاز است و عرض مقطع نیز بیشتر میشود.
۵. آیا تیرآهن دوبل برای ستون هم استفاده میشود؟
بله، تیر جفتشده میتواند به عنوان ستون مرکب نیز استفاده شود. در این حالت، معمولاً دو شاخه با فاصله بیشتری قرار میگیرند تا مقاومت در برابر کمانش در هر دو جهت افزایش یابد.
۶. هزینه ساخت تیرآهن دوبل نسبت به خرید تیرآهن ساده با ظرفیت معادل چقدر است؟
بسته به شرایط بازار و سایز مقطع، معمولاً مقطع تقویتشده ۱۰ تا ۳۰ درصد ارزانتر از تیرآهن ساده با ظرفیت معادل تمام میشود. دلیل اصلی، در دسترس بودن تیرآهنهای استاندارد و هزینه کمتر عملیات ترکیب نسبت به تولید مقاطع خاص است.
۷. عمر مفید تیرآهن دوبل چقدر است؟
در صورت حفاظت مناسب در برابر خوردگی و آتش، عمر مفید نوع مرکب میتواند بیش از ۵۰ سال باشد. بسیاری از سازههای فلزی قدیمی در جهان بیش از ۱۰۰ سال عمر دارند و همچنان در حال خدمترسانی هستند.
۸. آیا تیرآهن دوبل را میتوان بازیافت کرد؟
بله، فولاد یکی از بازیافتپذیرترین مواد در جهان است. مقطع دو شاخه را میتوان پس از تخریب سازه، ذوب و مجدداً استفاده کرد بدون اینکه کیفیت آن کاهش یابد.
جمعبندی
تیرآهن دوبل یکی از مهمترین و پرکاربردترین مقاطع فولادی در صنعت ساختمانسازی و صنایع مختلف است. این مقطع که از ترکیب دو شاخه تیرآهن استاندارد ساخته میشود، مزایای متعددی از جمله ظرفیت باربری بالا، مقاومت در برابر خمش، انعطافپذیری در طراحی و مقرونبهصرفه بودن دارد.
در این مقاله جامع، به بررسی کامل تیر دو شاخه از زوایای مختلف پرداختیم:
- تعریف و تاریخچه: تیرآهن دوبل یک مقطع مرکب فولادی است که قدمت استفاده از آن به اواخر قرن نوزدهم بازمیگردد.
- انواع: تیرآهن دوبل بر اساس نحوه آرایش (پشتبهپشت، کنار هم، رو در رو)، نوع اتصال (جوشی، پیچی، ترکیبی) و نوع فولاد طبقهبندی میشود.
- کاربردها: از ساخت سازههای سنگین صنعتی و پلها گرفته تا تقویت سازههای موجود و ساخت ساختمانهای بلندمرتبه.
- مزایا و معایب: ظرفیت باربری بالا و انعطافپذیری طراحی در مقابل وزن بیشتر و نیاز به عملیات اضافی.
- استانداردها: طراحی و ساخت باید مطابق با AISC، Eurocode 3 و مقررات ملی ساختمان ایران انجام شود.
- محاسبه و طراحی: وزن، ممان اینرسی و سایر مشخصات فنی باید به دقت محاسبه شوند.
- راهنمای خرید: توجه به کیفیت مصالح، انتخاب فروشنده معتبر و بررسی قیمتها از نکات مهم خرید هستند.
در نهایت، انتخاب عضو دوبل به عنوان مقطع سازهای باید بر اساس محاسبات دقیق مهندسی و با در نظر گرفتن تمامی عوامل مؤثر صورت گیرد. مشورت با مهندسان سازه مجرب و خرید از تأمینکنندگان معتبر، کلید موفقیت در استفاده از این مقطع فولادی مهم است.
برای تأمین انواع تیرآهن، نبشی، ورق، پروفیل، ناودانی، میلگرد و سایر مقاطع فولادی با بهترین کیفیت و مناسبترین قیمت، میتوانید به مجموعه رادمان آهن مراجعه فرمایید. کارشناسان مجرب این مجموعه آماده ارائه مشاوره رایگان و پاسخگویی به سوالات شما هستند.
