تیرآهن مرکب چیست؟ راهنمای جامع بررسی انواع، کاربردها، مزایا و نکات مهم انتخاب
مقدمه
تیرآهن مرکب یکی از مهمترین اعضای باربر در سازههای فولادی و کامپوزیتی است که با هدف افزایش ظرفیت باربری، کاهش وزن سازه و بهبود عملکرد سازهای مورد استفاده قرار میگیرد. با گسترش ساختوسازهای مدرن و افزایش پروژههای بلندمرتبه، استفاده از تیرهای مرکب بهعنوان جایگزینی کارآمد برای تیرهای معمولی، روزبهروز بیشتر شده است. این نوع تیرها با ترکیب فولاد و بتن، از مزایای هر دو مصالح بهره میبرند و میتوانند عملکرد بسیار مطلوبی در برابر بارهای ثقلی، لرزهای و دینامیکی داشته باشند.
در سالهای اخیر، مهندسان عمران و طراحان سازه به دلیل مزایایی مانند کاهش مصرف فولاد، افزایش سختی سازه، بهبود مقاومت در برابر خمش و کاهش هزینههای اجرایی، توجه ویژهای به تیرآهن مرکب داشتهاند. انتخاب صحیح این نوع تیر، علاوه بر رعایت ضوابط آییننامهای، نیازمند شناخت دقیق عملکرد، روش اجرا، استانداردها و ویژگیهای فنی آن است.
اگر قصد انتخاب یا خرید انواع تیرآهن و سایر مقاطع فولادی را دارید، مطالعه منابع تخصصی و بررسی مشخصات فنی محصولات اهمیت زیادی دارد. رادمان آهن با ارائه مقالات تخصصی، تحلیلهای فنی و اطلاعات بهروز درباره انواع محصولات فولادی، مرجع مناسبی برای افزایش دانش فنی فعالان حوزه ساختمان و صنعت محسوب میشود. برای مطالعه سایر مطالب آموزشی و تخصصی میتوانید به صفحه مقالات رادمان آهن مراجعه کنید. (در این قسمت لینک صفحه مقالات سایت رادمان آهن قرار میگیرد.)
در این مقاله بهصورت جامع با مفهوم تیرآهن مرکب، نحوه عملکرد، اجزای تشکیلدهنده، تاریخچه استفاده، مزایا، کاربردها و نکات مهم طراحی و اجرا آشنا خواهید شد تا بتوانید با دیدی تخصصی، بهترین انتخاب را برای پروژههای ساختمانی و صنعتی داشته باشید.
تیرآهن مرکب چیست؟
تیرآهن مرکب (Composite Beam) نوعی عضو سازهای است که از ترکیب تیر فولادی و دال بتنی تشکیل میشود. این دو بخش به وسیله برشگیرهای فولادی (Shear Connectors) به یکدیگر متصل شده و مانند یک عضو واحد عمل میکنند.
در تیرهای معمولی، تیر فولادی به تنهایی وظیفه تحمل بارها را بر عهده دارد؛ اما در تیر مرکب، بتن نیز در تحمل نیروهای فشاری مشارکت میکند. این همکاری باعث میشود ظرفیت خمشی تیر به میزان قابل توجهی افزایش پیدا کند و در عین حال مقدار فولاد مصرفی کاهش یابد.
به زبان ساده، تیرآهن مرکب به گونهای طراحی میشود که فولاد در برابر نیروهای کششی و بتن در برابر نیروهای فشاری مقاومت کند. همین ویژگی باعث شده است که این سیستم یکی از اقتصادیترین و کارآمدترین روشهای طراحی سازههای امروزی باشد.
نحوه عملکرد تیرآهن مرکب
زمانی که بار بر روی یک تیر وارد میشود، قسمت بالایی تیر تحت فشار و قسمت پایینی آن تحت کشش قرار میگیرد.
در تیرآهن مرکب:
- دال بتنی نیروهای فشاری را تحمل میکند.
- تیر فولادی نیروهای کششی را تحمل میکند.
- برشگیرها مانع لغزش بتن روی تیر فولادی میشوند.
- کل سیستم مانند یک عضو یکپارچه رفتار میکند.
این همکاری سازهای موجب میشود ظرفیت باربری تیر نسبت به حالت معمولی به میزان قابل توجهی افزایش یابد.
تاریخچه استفاده از تیرآهن مرکب
ایده استفاده همزمان از بتن و فولاد به اوایل قرن بیستم بازمیگردد. مهندسان در آن زمان متوجه شدند که هر یک از این مصالح نقاط قوت و ضعف خاص خود را دارند.
فولاد دارای مقاومت کششی بسیار بالا است اما در برابر فشار نسبت به بتن عملکرد اقتصادی کمتری دارد. از طرف دیگر، بتن مقاومت فشاری فوقالعادهای دارد اما تحمل کشش آن بسیار پایین است.
همین موضوع باعث شد پژوهشگران تلاش کنند سیستمی طراحی کنند که هر دو مصالح بتوانند بهصورت همزمان در تحمل بار مشارکت داشته باشند.
در دهه ۱۹۳۰ استفاده از تیرهای مرکب در اروپا آغاز شد و پس از آن در آمریکا نیز توسعه یافت. با پیشرفت فناوری جوشکاری و تولید برشگیرهای استاندارد، این سیستم به سرعت در ساختمانهای مرتفع، پلها و سازههای صنعتی مورد استفاده قرار گرفت.
امروزه تقریباً تمام ساختمانهای بلند فولادی، مراکز تجاری، فرودگاهها، پلهای بزرگ و بسیاری از پروژههای صنعتی از سیستم تیر مرکب استفاده میکنند.
چرا تیرآهن مرکب به وجود آمد؟
استفاده از تیرهای فولادی معمولی مشکلاتی مانند موارد زیر را به همراه داشت:
- افزایش مصرف فولاد
- وزن زیاد سازه
- محدودیت دهانههای بلند
- هزینه بالای اجرا
- خیز زیاد تیرها
مهندسان با ترکیب بتن و فولاد توانستند بسیاری از این مشکلات را برطرف کنند.
مهمترین اهداف طراحی تیر مرکب عبارتاند از:
- افزایش ظرفیت خمشی
- کاهش وزن سازه
- افزایش سختی
- کاهش تغییر شکل
- صرفهجویی اقتصادی
- افزایش سرعت اجرا
اجزای تشکیلدهنده تیرآهن مرکب
یک تیر مرکب از چند بخش اصلی تشکیل میشود که هر کدام وظیفه مشخصی دارند.
۱. تیر فولادی
اصلیترین عضو سازهای سیستم، تیر فولادی است که معمولاً از انواع زیر انتخاب میشود:
- تیرآهن IPE
- تیرآهن IPB (هاش)
- تیرآهن INP
- تیرورق
- مقاطع ساختهشده
این تیر مسئول تحمل نیروهای کششی و بخشی از نیروهای خمشی است.
۲. دال بتنی
دال بتنی روی تیر فولادی اجرا میشود و بخش اعظم نیروهای فشاری را تحمل میکند.
این دال ممکن است به یکی از روشهای زیر اجرا شود:
- دال بتن درجا
- سقف عرشه فولادی
- سقف کامپوزیت
- دال پیشساخته

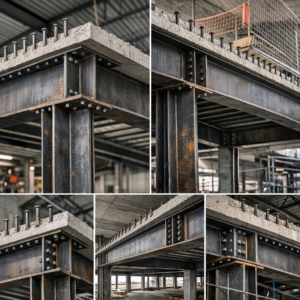

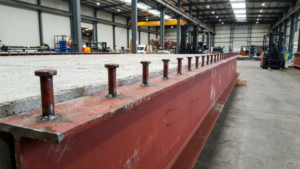

۳. برشگیر (گلمیخ)
یکی از مهمترین اجزای تیر مرکب، گلمیخ یا برشگیر است.
وظیفه آن عبارت است از:
- جلوگیری از لغزش بتن
- انتقال نیروی برشی
- ایجاد عملکرد یکپارچه بین بتن و فولاد
- افزایش مقاومت خمشی تیر
اگر برشگیر نصب نشود، بتن و فولاد به صورت جداگانه عمل میکنند و عملاً مزیت تیر مرکب از بین میرود.
۴. آرماتورهای دال
برای کنترل ترکهای بتن و افزایش مقاومت کششی دال، از شبکه میلگرد استفاده میشود.
آرماتورها علاوه بر کنترل ترک، مقاومت سازه را در برابر نیروهای جانبی نیز افزایش میدهند.
۵. بتن
نوع بتن مورد استفاده معمولاً دارای مقاومت فشاری مناسب است.
ویژگیهای بتن مورد استفاده:
- مقاومت فشاری بالا
- دوام مناسب
- جمعشدگی کنترلشده
- چسبندگی مطلوب با فولاد
انتخاب مقاومت بتن بر اساس نوع پروژه و الزامات آییننامهای انجام میشود.
مهمترین ویژگیهای تیرآهن مرکب
استفاده از تیرهای مرکب باعث ایجاد ویژگیهای مثبت متعددی در سازه میشود که مهمترین آنها عبارتاند از:
- افزایش ظرفیت باربری
- کاهش مصرف فولاد
- افزایش سختی تیر
- کاهش خیز
- عملکرد مناسب در برابر زلزله
- مقاومت بیشتر در برابر خستگی
- امکان اجرای دهانههای بلند
- کاهش وزن نهایی ساختمان
- افزایش سرعت اجرای پروژه
- کاهش هزینههای ساخت
چرا شناخت تیرآهن مرکب اهمیت دارد؟
در بسیاری از پروژههای ساختمانی، انتخاب نوع تیر تأثیر مستقیمی بر هزینه، زمان اجرا، ایمنی و عمر مفید سازه دارد. آشنایی با عملکرد تیرآهن مرکب به مهندسان، مجریان و کارفرمایان کمک میکند تا با دیدی فنی و اقتصادی، سیستم سازهای مناسب را انتخاب کنند. امروزه با توسعه فناوریهای ساخت و افزایش نیاز به سازههای مقاوم و سبک، استفاده از تیرهای مرکب به یکی از رایجترین راهکارها در پروژههای عمرانی تبدیل شده است.
بخش دوم: نحوه عملکرد، انواع و کاربردهای تیرآهن مرکب
نحوه عملکرد تیرآهن مرکب
یکی از مهمترین دلایل محبوبیت تیرآهن مرکب، عملکرد هماهنگ و یکپارچه بتن و فولاد در تحمل بارهای مختلف است. برخلاف تیرهای فولادی معمولی که تمام نیروهای واردشده را به تنهایی تحمل میکنند، در تیر مرکب هر یک از مصالح وظیفه مشخصی بر عهده دارند. این تقسیم صحیح نیروها باعث افزایش ظرفیت باربری، کاهش وزن سازه و بهبود عملکرد کلی ساختمان میشود.
هنگامی که بارهای ثقلی مانند وزن سقف، تجهیزات، دیوارها یا بار زنده بر روی تیر وارد میشوند، بخش بالایی تیر تحت فشار و بخش پایینی آن تحت کشش قرار میگیرد. در این شرایط، بتن که مقاومت بسیار بالایی در برابر فشار دارد، نیروی فشاری را تحمل میکند و فولاد نیز به دلیل مقاومت کششی بالا، نیروهای کششی را جذب میکند.
برای اینکه این دو عضو بتوانند بهصورت یکپارچه عمل کنند، از برشگیرها یا گلمیخهای فولادی استفاده میشود. این قطعات کوچک ولی بسیار مهم، از لغزش دال بتنی روی تیر فولادی جلوگیری کرده و انتقال نیرو بین بتن و فولاد را ممکن میسازند. در نتیجه، کل سیستم مانند یک عضو واحد رفتار میکند.
به همین دلیل، ظرفیت خمشی تیر مرکب نسبت به تیر فولادی معمولی به میزان قابل توجهی افزایش مییابد، در حالی که وزن کلی سازه و میزان مصرف فولاد کاهش پیدا میکند.
رفتار تیر مرکب در برابر بارگذاری
تیرآهن مرکب در برابر انواع بارها عملکرد بسیار مناسبی دارد و به همین دلیل در پروژههای بزرگ عمرانی مورد استفاده قرار میگیرد.
عملکرد در برابر بارهای ثقلی
بارهای ناشی از وزن سقف، کف، تجهیزات و افراد توسط تیر دریافت شده و از طریق ستونها به فونداسیون منتقل میشوند. به دلیل همکاری بتن و فولاد، توزیع تنش در تیر بسیار مناسبتر از تیرهای معمولی است.
عملکرد در برابر زلزله
در هنگام وقوع زلزله، تیرهای مرکب به دلیل شکلپذیری مناسب فولاد و سختی بتن، انرژی لرزهای را بهتر جذب میکنند. این موضوع باعث کاهش احتمال شکست ناگهانی سازه میشود.
عملکرد در برابر خستگی
در سازههایی مانند پلها که بارهای تکرارشونده وجود دارد، تیر مرکب مقاومت بالایی در برابر خستگی از خود نشان میدهد و طول عمر سازه افزایش مییابد.
عملکرد در برابر ارتعاش
به علت سختی بیشتر سیستم مرکب، ارتعاش کف ساختمان کاهش یافته و آسایش کاربران افزایش پیدا میکند.
انواع تیرآهن مرکب
تیرهای مرکب بر اساس نوع اجرا، نحوه اتصال بتن و فولاد و سیستم سقف، در چند گروه مختلف قرار میگیرند.
۱. تیر مرکب با دال بتن درجا
این رایجترین نوع تیر مرکب در ساختمانهای فولادی است.
در این روش:
- تیر فولادی نصب میشود.
- گلمیخها جوش داده میشوند.
- قالببندی انجام میشود.
- بتن در محل پروژه اجرا میشود.
مزایا
- مقاومت بسیار بالا
- اجرای ساده
- مناسب ساختمانهای چندطبقه
- عملکرد مناسب لرزهای

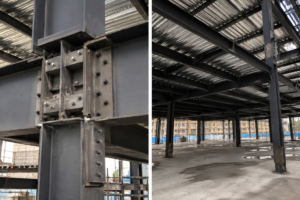

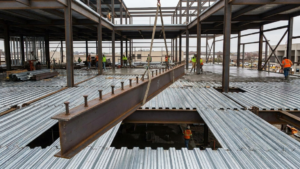

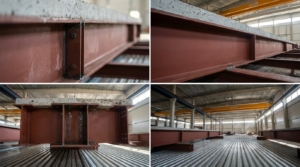

۲. تیر مرکب با سقف عرشه فولادی
در این سیستم، ورقهای گالوانیزه ذوزنقهای به عنوان قالب دائمی استفاده میشوند.
سپس بتن روی این ورقها ریخته میشود.
مزایا
- سرعت اجرای بسیار بالا
- کاهش هزینه قالببندی
- کاهش وزن سازه
- افزایش سرعت پروژه
به همین دلیل امروزه بسیاری از برجهای اداری و تجاری با این سیستم ساخته میشوند.
۳. تیر مرکب با دال پیشساخته
در پروژههایی که سرعت اجرا اهمیت زیادی دارد، از دالهای پیشساخته استفاده میشود.
در این روش، قطعات بتنی در کارخانه تولید شده و در محل پروژه نصب میشوند.
مزایا
- کیفیت ساخت بالا
- کاهش زمان اجرا
- کاهش نیروی انسانی
- کاهش پرت مصالح

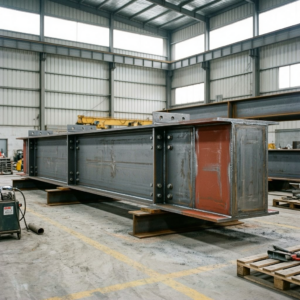

۴. تیر مرکب با تیرورق
در پروژههای صنعتی و پلهای بزرگ، از تیرورق به عنوان عضو فولادی استفاده میشود.
این نوع تیرها ظرفیت بسیار بالایی داشته و برای دهانههای بزرگ مناسب هستند.
۵. تیر مرکب در پلها
یکی از مهمترین کاربردهای تیرهای مرکب در ساخت پلهای جادهای و ریلی است.
در این سازهها:
- مقاومت خمشی بالا اهمیت زیادی دارد.
- وزن سازه باید کنترل شود.
- دوام طولانیمدت مورد نیاز است.
به همین دلیل استفاده از تیر مرکب بهترین گزینه محسوب میشود.

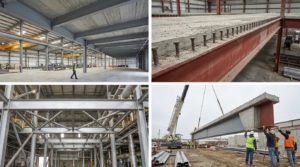

کاربردهای تیرآهن مرکب
امروزه تقریباً در تمام پروژههای بزرگ عمرانی از تیرهای مرکب استفاده میشود.
مهمترین کاربردهای آن عبارتاند از:
ساختمانهای بلندمرتبه
برجهای مسکونی، اداری و تجاری به دلیل دهانههای بزرگ و بارهای زیاد، معمولاً با سیستم تیر مرکب طراحی میشوند.
مراکز خرید
در مجتمعهای تجاری، کاهش تعداد ستونها اهمیت زیادی دارد.
تیر مرکب امکان اجرای دهانههای بلند را فراهم میکند و فضای داخلی آزادتر خواهد بود.
بیمارستانها
در بیمارستانها نیاز به فضاهای وسیع و بدون ستون وجود دارد.
استفاده از تیر مرکب باعث ایجاد سالنهای بزرگ و انعطاف بیشتر در طراحی معماری میشود.

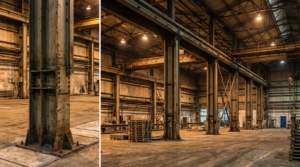

کارخانهها
سولهها و کارخانههای صنعتی نیز از مهمترین مصرفکنندگان تیرهای مرکب هستند.
این تیرها تحمل بار ماشینآلات سنگین را به خوبی انجام میدهند.
پارکینگهای طبقاتی
در پارکینگها کاهش تعداد ستونها موجب سهولت رفتوآمد خودروها میشود.
به همین دلیل تیرهای مرکب انتخاب مناسبی هستند.
پلهای شهری
پلهای عابر پیاده، پلهای سوارهرو و پلهای ریلی از مهمترین پروژههایی هستند که با استفاده از تیر مرکب ساخته میشوند.
فرودگاهها
ترمینالهای فرودگاهی معمولاً دارای دهانههای بسیار بزرگ هستند.
تیر مرکب علاوه بر مقاومت بالا، وزن سازه را نیز کاهش میدهد.
ورزشگاهها
در سالنهای ورزشی و استادیومها، اجرای سقفهای وسیع بدون ستون اهمیت زیادی دارد.
تیرهای مرکب بهترین گزینه برای چنین پروژههایی محسوب میشوند.
مزایای استفاده از تیرآهن مرکب در پروژههای عمرانی
دلیل استقبال گسترده از این نوع تیرها، مزایای متعدد آنهاست.
مهمترین مزایا عبارتاند از:
- افزایش ظرفیت خمشی
- کاهش مصرف فولاد
- کاهش وزن ساختمان
- اجرای دهانههای بزرگ
- افزایش سرعت اجرا
- کاهش هزینههای ساخت
- افزایش مقاومت لرزهای
- کاهش خیز تیر
- افزایش دوام سازه
- کاهش ارتعاش کف
- عملکرد بهتر در برابر بارهای متحرک
- افزایش عمر مفید ساختمان
چه پروژههایی به تیرآهن مرکب نیاز دارند؟
اگر پروژه دارای یکی از شرایط زیر باشد، استفاده از تیر مرکب گزینه بسیار مناسبی خواهد بود:
- دهانههای بیش از ۸ متر
- ساختمانهای مرتفع
- سازههای صنعتی
- پارکینگهای طبقاتی
- پلها
- مراکز تجاری بزرگ
- سالنهای نمایشگاهی
- انبارهای صنعتی
- فرودگاهها
- ورزشگاهها
در چنین پروژههایی استفاده از تیرآهن مرکب علاوه بر افزایش ایمنی، موجب کاهش هزینههای اجرایی و بهرهبرداری نیز میشود.
در بخش سوم به بررسی مزایا و معایب تیرآهن مرکب، استانداردهای طراحی، ضوابط آییننامهای و مقایسه آن با تیرآهن معمولی خواهیم پرداخت.
بخش سوم: مزایا، معایب، استانداردهای طراحی و مقایسه تیرآهن مرکب با تیرآهن معمولی
مزایای تیرآهن مرکب
تیرآهن مرکب یکی از پیشرفتهترین سیستمهای باربر در سازههای فولادی محسوب میشود و به دلیل عملکرد همزمان بتن و فولاد، مزایای قابل توجهی نسبت به تیرهای فولادی معمولی دارد. همین ویژگیها باعث شده است که در پروژههای ساختمانی، صنعتی، پلسازی و سازههای مرتفع، استفاده از آن روزبهروز گسترش پیدا کند.
در ادامه مهمترین مزایای تیرآهن مرکب را بررسی میکنیم.
۱. افزایش ظرفیت باربری
مهمترین مزیت تیر مرکب، افزایش ظرفیت تحمل بار است. زمانی که بتن و فولاد به کمک برشگیرها بهصورت یکپارچه عمل میکنند، مقاومت خمشی تیر به میزان قابل توجهی افزایش پیدا میکند. این ویژگی امکان تحمل بارهای سنگینتر را بدون افزایش ابعاد تیر فراهم میکند.
۲. کاهش مصرف فولاد
در تیرهای معمولی، تمام بار توسط فولاد تحمل میشود؛ اما در تیر مرکب بخشی از نیروهای فشاری توسط بتن جذب میشود. این موضوع باعث کاهش مقدار فولاد مصرفی شده و هزینههای پروژه را کاهش میدهد.
۳. کاهش وزن سازه
با افزایش ظرفیت تیر، میتوان از مقاطع فولادی سبکتر استفاده کرد. کاهش وزن اسکلت ساختمان باعث کاهش بار وارد بر ستونها و فونداسیون شده و عملکرد لرزهای سازه را نیز بهبود میبخشد.
۴. افزایش سختی سازه
یکی از مشکلات رایج در تیرهای فولادی معمولی، تغییر شکل یا خیز زیاد است. در تیرآهن مرکب به دلیل مشارکت بتن، سختی تیر افزایش یافته و میزان خیز به مقدار قابل توجهی کاهش پیدا میکند.
۵. اجرای دهانههای بلند
در پروژههایی مانند مراکز خرید، سالنهای ورزشی، انبارها و فرودگاهها نیاز به دهانههای بزرگ بدون ستون وجود دارد. تیرهای مرکب این امکان را فراهم میکنند که دهانههایی با طول بیشتر اجرا شوند، بدون آنکه ایمنی سازه کاهش یابد.
۶. عملکرد مناسب در برابر زلزله
ترکیب بتن و فولاد باعث افزایش شکلپذیری و جذب انرژی در هنگام زلزله میشود. فولاد توانایی تحمل تغییر شکلهای زیاد را دارد و بتن نیز سختی سازه را افزایش میدهد. این ویژگی موجب کاهش خسارتهای ناشی از زلزله خواهد شد.
۷. افزایش سرعت اجرا
در سیستمهای مدرن مانند سقف عرشه فولادی، اجرای تیر مرکب با سرعت بسیار بالایی انجام میشود. حذف قالببندیهای پیچیده و کاهش زمان بتنریزی باعث کوتاهتر شدن زمان اجرای پروژه میشود.
۸. کاهش هزینههای نگهداری
به دلیل مقاومت بیشتر در برابر خستگی، تغییر شکل و بارهای تکراری، هزینه تعمیر و نگهداری این سیستم نسبت به بسیاری از سازههای سنتی کمتر است.
۹. بهبود عملکرد در برابر ارتعاش
در ساختمانهای اداری، بیمارستانها و مراکز آموزشی، کاهش ارتعاش کف اهمیت زیادی دارد. تیرهای مرکب با افزایش سختی کف، ارتعاشات ناشی از حرکت افراد یا تجهیزات را کاهش میدهند.
۱۰. افزایش طول عمر سازه
استفاده از سیستم مرکب باعث کاهش تنشهای موضعی، افزایش مقاومت اعضا و بهبود عملکرد سازه در طول زمان میشود. در نتیجه، عمر مفید ساختمان افزایش خواهد یافت.
معایب تیرآهن مرکب
با وجود مزایای فراوان، تیرهای مرکب نیز محدودیتهایی دارند که باید در مرحله طراحی و اجرا مورد توجه قرار گیرند.
۱. نیاز به اجرای دقیق
اجرای صحیح گلمیخها، بتنریزی مناسب و رعایت استانداردهای اجرایی اهمیت بسیار زیادی دارد. هرگونه خطا در اجرا میتواند عملکرد سیستم مرکب را کاهش دهد.
۲. هزینه اولیه بیشتر
اگرچه در بلندمدت اجرای تیر مرکب اقتصادی است، اما هزینه اولیه خرید برخی تجهیزات مانند دستگاه جوش گلمیخ و اجرای تخصصی ممکن است بیشتر از سیستمهای سنتی باشد.
۳. وابستگی به کیفیت بتن
کیفیت بتن تأثیر مستقیمی بر عملکرد تیر مرکب دارد. استفاده از بتن نامرغوب یا اجرای نادرست میتواند مقاومت نهایی سازه را کاهش دهد.
۴. دشواری تغییرات پس از اجرا
پس از اجرای سقف و بتنریزی، ایجاد تغییرات در تیرهای مرکب نسبت به تیرهای فولادی ساده دشوارتر خواهد بود.
۵. نیاز به نیروی متخصص
اجرای این سیستم نیازمند تیم اجرایی باتجربه و آشنا با اصول طراحی و نصب برشگیرها است.
استانداردهای طراحی تیرآهن مرکب
طراحی تیرهای مرکب باید بر اساس آییننامهها و استانداردهای معتبر انجام شود تا ایمنی، دوام و عملکرد مناسب سازه تضمین شود.
مهمترین استانداردهای مورد استفاده عبارتاند از:
آییننامه AISC
استاندارد AISC (American Institute of Steel Construction) یکی از معتبرترین مراجع طراحی سازههای فولادی و مرکب در جهان است و ضوابط مربوط به طراحی، اجرا و کنترل کیفیت تیرهای مرکب را ارائه میدهد.
آییننامه Eurocode 4
Eurocode 4 استاندارد طراحی سازههای مرکب فولاد و بتن در کشورهای اروپایی است و جزئیات مربوط به طراحی، اتصالات، مقاومت و کنترل تغییر شکل را مشخص میکند.
آییننامه ACI
در بخش طراحی بتن و دالهای بتنی، آییننامه ACI نقش مهمی در تعیین مشخصات بتن، آرماتورگذاری و کنترل ترکها دارد.
مقررات ملی ساختمان ایران
در ایران نیز طراحی تیرهای مرکب بر اساس:
- مبحث دهم مقررات ملی ساختمان
- مبحث نهم مقررات ملی ساختمان
- استاندارد ۲۸۰۰ ایران (برای طراحی لرزهای)
انجام میشود.
مهمترین معیارهای طراحی تیر مرکب
در طراحی این نوع تیرها، مهندس محاسب پارامترهای مختلفی را بررسی میکند، از جمله:
- ظرفیت خمشی
- ظرفیت برشی
- مقاومت برشگیرها
- میزان خیز
- مقاومت در برابر خستگی
- پایداری جانبی تیر
- کنترل ارتعاش
- کنترل ترکهای بتن
- مقاومت در برابر آتشسوزی
- عملکرد لرزهای
مقایسه تیرآهن مرکب و تیرآهن معمولی
انتخاب بین تیرآهن مرکب و تیرآهن معمولی به عواملی مانند نوع پروژه، دهانه، بارگذاری و بودجه بستگی دارد. جدول زیر مقایسهای کلی ارائه میدهد:
| ویژگی | تیرآهن معمولی | تیرآهن مرکب |
|---|---|---|
| ظرفیت باربری | متوسط | بسیار بالا |
| مصرف فولاد | بیشتر | کمتر |
| وزن سازه | بیشتر | کمتر |
| سختی تیر | متوسط | بالا |
| میزان خیز | بیشتر | کمتر |
| عملکرد لرزهای | مناسب | بسیار مناسب |
| اجرای دهانه بلند | محدود | بسیار مناسب |
| سرعت اجرا | متوسط | بالا (در سیستمهای مدرن) |
| هزینه اولیه | کمتر | بیشتر |
| هزینه بلندمدت | بیشتر | کمتر |
چه زمانی استفاده از تیرآهن مرکب پیشنهاد میشود؟
استفاده از تیر مرکب در پروژههای زیر بیشترین بازدهی را دارد:
- ساختمانهای بلندمرتبه
- برجهای اداری و تجاری
- بیمارستانها
- دانشگاهها
- پارکینگهای طبقاتی
- پلهای فلزی
- فرودگاهها
- کارخانهها
- سولههای صنعتی
- سالنهای نمایشگاهی و ورزشی
در این پروژهها، کاهش وزن سازه، افزایش مقاومت و صرفهجویی اقتصادی اهمیت ویژهای دارد و تیرهای مرکب میتوانند بهترین گزینه باشند.
بخش چهارم: مراحل اجرای تیرآهن مرکب، عوامل مؤثر بر مقاومت، عوامل مؤثر بر قیمت و نکات مهم خرید
اجرای صحیح تیرآهن مرکب، مهمترین عامل در دستیابی به عملکرد مطلوب این سیستم سازهای است. حتی اگر بهترین نوع فولاد و بتن نیز انتخاب شود، در صورت اجرای نادرست، مقاومت نهایی سازه به میزان قابل توجهی کاهش خواهد یافت. به همین دلیل، رعایت اصول اجرایی، استفاده از مصالح استاندارد و نظارت دقیق مهندسی از اهمیت بسیار بالایی برخوردار است.
در این بخش، مراحل اجرای تیرآهن مرکب، عوامل تأثیرگذار بر مقاومت، پارامترهای مؤثر بر قیمت و مهمترین نکات هنگام خرید را بررسی میکنیم.
مراحل اجرای تیرآهن مرکب
اجرای تیر مرکب معمولاً در چند مرحله اصلی انجام میشود که رعایت ترتیب و کیفیت هر مرحله نقش مستقیمی در عملکرد نهایی سازه دارد.
۱. نصب تیرهای فولادی

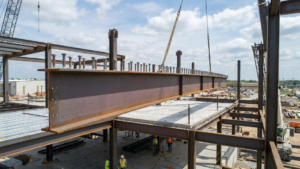

در نخستین مرحله، تیرهای فولادی مطابق نقشههای اجرایی در محل نصب میشوند.
در این مرحله باید موارد زیر کنترل شوند:
- تراز بودن تیرها
- فاصله صحیح بین تیرها
- کیفیت اتصالات
- دقت در جوشکاری یا پیچ و مهره
- کنترل ابعاد مطابق نقشه
هرگونه خطا در این مرحله میتواند باعث کاهش مقاومت کل سازه شود.
۲. نصب برشگیرها (گلمیخ)
پس از نصب تیرهای فولادی، گلمیخها روی بال فوقانی تیر جوش داده میشوند.
گلمیخها وظایف مهمی دارند:
- انتقال نیروی برشی
- جلوگیری از لغزش بتن
- ایجاد عملکرد مرکب
- افزایش ظرفیت خمشی
کیفیت جوش گلمیخها باید توسط دستگاههای استاندارد و افراد متخصص کنترل شود.
۳. اجرای قالب یا عرشه فولادی
بسته به نوع سقف، یکی از روشهای زیر اجرا میشود:
- قالببندی سنتی
- سقف کامپوزیت
- عرشه فولادی
- دال پیشساخته
امروزه در بسیاری از پروژهها از عرشه فولادی استفاده میشود زیرا سرعت اجرا را افزایش میدهد.
۴. آرماتوربندی
قبل از بتنریزی، شبکه میلگرد مطابق نقشه اجرا میشود.
هدف از آرماتوربندی:
- کنترل ترکهای بتن
- افزایش مقاومت کششی دال
- توزیع مناسب تنشها
- افزایش دوام سازه
۵. بتنریزی
پس از تکمیل مراحل قبلی، عملیات بتنریزی انجام میشود.
در این مرحله باید موارد زیر رعایت شود:
- استفاده از بتن استاندارد
- ویبره مناسب
- جلوگیری از جداشدگی سنگدانهها
- رعایت ضخامت دال
- عملآوری صحیح بتن
کیفیت بتن تأثیر مستقیمی بر مقاومت نهایی تیر مرکب دارد.
۶. عملآوری بتن
پس از بتنریزی، بتن باید در شرایط مناسب نگهداری شود.
عملآوری صحیح باعث میشود:
- مقاومت بتن افزایش یابد.
- ترکهای سطحی کاهش پیدا کند.
- دوام سازه بیشتر شود.
- مقاومت نهایی به مقدار طراحی برسد.
عوامل مؤثر بر مقاومت تیرآهن مرکب
مقاومت نهایی تیرهای مرکب تنها به کیفیت فولاد وابسته نیست، بلکه مجموعهای از عوامل مختلف بر عملکرد آن تأثیر میگذارند.
۱. کیفیت فولاد
فولاد مورد استفاده باید مطابق استانداردهای معتبر تولید شده باشد.
ویژگیهای مهم فولاد:
- مقاومت کششی مناسب
- مقاومت تسلیم استاندارد
- ترکیب شیمیایی کنترلشده
- کیفیت سطح مطلوب
۲. مقاومت بتن
بتن نقش اصلی را در تحمل نیروهای فشاری دارد.
هرچه مقاومت فشاری بتن بیشتر باشد، ظرفیت باربری تیر نیز افزایش پیدا میکند.
۳. کیفیت برشگیرها
گلمیخها مهمترین عامل ایجاد عملکرد مرکب هستند.
پارامترهای مهم عبارتاند از:
- تعداد گلمیخ
- فاصله نصب
- قطر
- ارتفاع
- کیفیت جوشکاری
۴. کیفیت اجرا
حتی بهترین طراحی نیز بدون اجرای صحیح، عملکرد مناسبی نخواهد داشت.
کنترل کیفیت شامل موارد زیر است:
- کنترل ابعاد
- کنترل جوش
- کنترل بتن
- کنترل میلگردها
- کنترل تراز تیرها
۵. بارگذاری سازه
نوع بارهای واردشده نیز بر عملکرد تیر تأثیرگذار است.
مهمترین بارها عبارتاند از:
- بار مرده
- بار زنده
- بار برف
- بار باد
- بار زلزله
- بارهای دینامیکی
۶. شرایط محیطی
محیط بهرهبرداری نیز در طول عمر تیر مؤثر است.
عوامل محیطی شامل:
- رطوبت
- خوردگی
- مواد شیمیایی
- دمای بالا
- سیکلهای یخبندان
عوامل مؤثر بر قیمت تیرآهن مرکب
قیمت تیرآهن مرکب تحت تأثیر عوامل مختلفی قرار دارد و معمولاً بهصورت روزانه تغییر میکند.
مهمترین عوامل عبارتاند از:
۱. قیمت فولاد
بیشترین سهم قیمت مربوط به فولاد است.
نوسانات قیمت شمش فولادی مستقیماً بر قیمت تیرآهن اثر میگذارد.
۲. نوع تیرآهن
مقاطع مختلف مانند:
- IPE
- IPB
- INP
- تیرورق
هرکدام قیمت متفاوتی دارند.
۳. ابعاد تیر
هرچه:
- ارتفاع
- ضخامت جان
- ضخامت بال
- طول تیر
بیشتر باشد، قیمت نیز افزایش پیدا میکند.
۴. برند تولیدکننده
کارخانه تولیدکننده نقش مهمی در قیمت دارد.
تولیدکنندگان معتبر معمولاً محصولات باکیفیتتر و دارای استانداردهای دقیقتری عرضه میکنند.
۵. قیمت بتن
در سیستمهای مرکب، قیمت بتن نیز بخشی از هزینه نهایی را تشکیل میدهد.
نوع سیمان، عیار بتن و هزینه حمل بر قیمت تأثیرگذار هستند.
۶. هزینه اجرا
مواردی مانند:
- نصب گلمیخ
- جوشکاری
- قالببندی
- بتنریزی
- آرماتوربندی
در هزینه نهایی پروژه مؤثر هستند.
۷. نرخ ارز
بخشی از تجهیزات و مواد اولیه وابسته به نرخ ارز هستند؛ بنابراین تغییرات نرخ ارز میتواند قیمت تیرهای مرکب را نیز تحت تأثیر قرار دهد.
نکات مهم هنگام خرید تیرآهن مرکب
برای خرید یک تیرآهن مرکب مناسب، صرفاً توجه به قیمت کافی نیست و باید مجموعهای از عوامل فنی و کیفی را نیز بررسی کرد.
انتخاب برند معتبر
همیشه از تولیدکنندگان معتبر خرید کنید تا از کیفیت محصول اطمینان داشته باشید.
بررسی استانداردها
اطمینان حاصل کنید که محصول دارای استانداردهای ملی یا بینالمللی باشد.
کنترل مشخصات فنی
پیش از خرید موارد زیر را بررسی کنید:
- ابعاد
- وزن
- مقاومت فولاد
- کیفیت سطح
- شماره ذوب
- گواهی کنترل کیفیت
توجه به نوع پروژه
تیر مناسب برای یک ساختمان مسکونی الزاماً برای یک پل یا کارخانه مناسب نیست.
انتخاب مقطع باید بر اساس محاسبات مهندسی انجام شود.
بررسی قیمت روز
بازار آهنآلات دائماً در حال تغییر است؛ بنابراین قبل از خرید، قیمت روز تیرآهن و سایر مقاطع فولادی را بررسی کنید تا بتوانید بهترین تصمیم را بگیرید.
خرید از تأمینکنندگان معتبر
خرید از مجموعههای معتبر باعث میشود از اصالت کالا، کیفیت محصول و خدمات پس از فروش اطمینان بیشتری داشته باشید.
اشتباهات رایج هنگام انتخاب تیرآهن مرکب
برخی اشتباهات میتوانند هزینههای پروژه را افزایش دهند یا ایمنی سازه را کاهش دهند.
رایجترین اشتباهات عبارتاند از:
- انتخاب تیر بدون انجام محاسبات سازهای
- خرید صرفاً بر اساس قیمت پایین
- استفاده از فولاد غیراستاندارد
- اجرای نادرست گلمیخها
- بتنریزی با کیفیت پایین
- عدم کنترل کیفیت جوشکاری
- بیتوجهی به شرایط محیطی پروژه
- عدم رعایت آییننامههای طراحی
- استفاده از نیروی اجرایی غیرمتخصص
- نادیده گرفتن بازرسیهای فنی در حین اجرا
بخش پنجم: اشتباهات رایج، سوالات متداول و جمعبندی
اشتباهات رایج در طراحی و اجرای تیرآهن مرکب
با وجود مزایای فراوان تیرآهن مرکب، رعایت نکردن برخی نکات فنی میتواند عملکرد سازه را تحت تأثیر قرار دهد. بسیاری از مشکلاتی که در پروژههای فولادی مشاهده میشود، ناشی از طراحی یا اجرای نادرست این سیستم است.
۱. انتخاب نادرست مقطع فولادی
یکی از رایجترین اشتباهات، انتخاب تیرآهن بدون انجام محاسبات سازهای است. برخی تصور میکنند استفاده از تیرآهن بزرگتر همیشه باعث افزایش ایمنی میشود، در حالی که این کار علاوه بر افزایش هزینه، ممکن است وزن مرده سازه را نیز بالا ببرد.
۲. استفاده از برشگیرهای غیراستاندارد
گلمیخها مهمترین عامل ایجاد عملکرد مرکب هستند. اگر تعداد، فاصله یا کیفیت جوش آنها مطابق استاندارد نباشد، بتن و فولاد بهصورت یکپارچه عمل نخواهند کرد و ظرفیت باربری تیر کاهش مییابد.
۳. کیفیت پایین بتن
استفاده از بتن با مقاومت کمتر از مقدار طراحی یا عملآوری نامناسب میتواند باعث ایجاد ترک، کاهش مقاومت و کاهش عمر مفید سازه شود.
۴. بیتوجهی به آییننامهها
عدم رعایت ضوابط طراحی بر اساس استانداردهای معتبر مانند AISC، Eurocode 4 و مقررات ملی ساختمان، احتمال بروز خطاهای محاسباتی و اجرایی را افزایش میدهد.
۵. اجرای نامناسب جوشکاری
کیفیت جوشکاری در نصب گلمیخها و اتصالات تیرها اهمیت زیادی دارد. جوشهای معیوب ممکن است در برابر بارهای سنگین یا زلزله دچار شکست شوند.
۶. عدم کنترل خیز تیر
در برخی پروژهها تنها مقاومت تیر بررسی میشود و کنترل خیز نادیده گرفته میشود. این موضوع میتواند باعث ایجاد ترک در سقف، آسیب به دیوارها و کاهش کیفیت بهرهبرداری از ساختمان شود.
۷. انتخاب مصالح نامرغوب
استفاده از فولاد یا بتن بیکیفیت، هرچند ممکن است هزینه اولیه پروژه را کاهش دهد، اما در بلندمدت موجب افزایش هزینههای تعمیر و کاهش ایمنی سازه خواهد شد.
سوالات متداول درباره تیرآهن مرکب
آیا تیرآهن مرکب از تیرآهن معمولی مقاومتر است؟
بله. به دلیل همکاری بتن و فولاد، ظرفیت خمشی و باربری تیرآهن مرکب نسبت به تیرآهن معمولی بیشتر است.
تیرآهن مرکب بیشتر در چه سازههایی استفاده میشود؟
این نوع تیر در ساختمانهای بلند، برجهای تجاری، پلها، پارکینگهای طبقاتی، کارخانهها، سولههای صنعتی، بیمارستانها، فرودگاهها و مراکز خرید کاربرد گستردهای دارد.
آیا اجرای تیرآهن مرکب هزینه بیشتری دارد؟
هزینه اولیه اجرای تیرآهن مرکب ممکن است کمی بیشتر باشد، اما به دلیل کاهش مصرف فولاد، افزایش سرعت اجرا و کاهش هزینههای نگهداری، در مجموع گزینهای اقتصادی محسوب میشود.
مهمترین عامل در عملکرد تیر مرکب چیست؟
اجرای صحیح برشگیرها، کیفیت بتن، انتخاب فولاد استاندارد و رعایت اصول طراحی از مهمترین عوامل مؤثر بر عملکرد این سیستم هستند.
آیا تیرآهن مرکب در برابر زلزله عملکرد مناسبی دارد؟
بله. به دلیل شکلپذیری فولاد و سختی بتن، این سیستم رفتار مطلوبی در برابر نیروهای لرزهای دارد و در بسیاری از ساختمانهای مقاوم در برابر زلزله مورد استفاده قرار میگیرد.
آیا میتوان از تیرآهن مرکب در دهانههای بزرگ استفاده کرد؟
بله. یکی از مهمترین مزایای این سیستم، امکان اجرای دهانههای بلند با تعداد ستون کمتر است که آن را برای پروژههای بزرگ بسیار مناسب میکند.
چگونه میتوان کیفیت تیرآهن مرکب را ارزیابی کرد؟
بررسی استاندارد تولید، گواهینامه کنترل کیفیت، مشخصات مکانیکی فولاد، کیفیت بتن، نحوه اجرای گلمیخها و رعایت ضوابط آییننامهای، مهمترین معیارهای ارزیابی کیفیت این سیستم هستند.
آینده استفاده از تیرآهن مرکب
با پیشرفت فناوریهای ساخت، توسعه ساختمانهای هوشمند و افزایش نیاز به سازههای سبک و مقاوم، استفاده از تیرآهن مرکب در سالهای آینده رشد قابل توجهی خواهد داشت.
همچنین توسعه روشهای نوین مانند:
- سقفهای عرشه فولادی
- بتنهای پرمقاومت
- فولادهای با مقاومت بالا
- سیستمهای هوشمند کنترل کیفیت
- مدلسازی اطلاعات ساختمان (BIM)
باعث خواهد شد تیرهای مرکب نقش پررنگتری در صنعت ساختمان ایفا کنند.
در بسیاری از کشورهای پیشرفته، استفاده از سیستمهای مرکب به یکی از استانداردهای رایج ساختوساز تبدیل شده و انتظار میرود این روند در ایران نیز با توسعه فناوریهای اجرایی و افزایش دانش مهندسی، گسترش بیشتری پیدا کند.
نتیجهگیری
تیرآهن مرکب یکی از پیشرفتهترین سیستمهای سازهای در صنعت ساختمان است که با ترکیب هوشمندانه فولاد و بتن، توانسته بسیاری از محدودیتهای تیرهای فولادی معمولی را برطرف کند. افزایش ظرفیت باربری، کاهش وزن سازه، بهبود عملکرد لرزهای، کاهش مصرف فولاد و امکان اجرای دهانههای بزرگ، تنها بخشی از مزایای این سیستم هستند.
با این حال، دستیابی به عملکرد مطلوب تیرآهن مرکب نیازمند طراحی اصولی، استفاده از مصالح استاندارد، اجرای دقیق و رعایت کامل آییننامههای فنی است. انتخاب صحیح نوع تیر، کیفیت بتن، نصب استاندارد برشگیرها و کنترل مراحل اجرا، تأثیر مستقیمی بر ایمنی، دوام و بهرهوری سازه خواهند داشت.
از سوی دیگر، آگاهی از عوامل مؤثر بر قیمت، شناخت استانداردهای معتبر و بررسی نیازهای هر پروژه، به مهندسان، پیمانکاران و کارفرمایان کمک میکند تا تصمیمهای دقیقتر و اقتصادیتری اتخاذ کنند.
در نهایت، اگر قصد خرید تیرآهن، میلگرد، ورق فولادی یا سایر مقاطع فولادی را دارید و به دنبال اطلاعات تخصصی، تحلیل بازار، بررسی قیمتهای روز و مقالات آموزشی هستید، پیشنهاد میشود از رادمان آهن دیدن کنید و از خدمات و محتوای تخصصی این مجموعه بهرهمند شوید.
لینک صفحه اصلی سایت رادمان آهن در این قسمت قرار میگیرد:
رادمان آهن: /radmanahan.ir/
