جدول تیرآهن CPE: راهنمای کامل مشخصات، ابعاد، وزن و کاربرد تیرآهن در ساختمان
در پروژههای ساختمانی و صنعتی، انتخاب تیر تنها به دانستن نام یک مقطع یا ارتفاع اسمی آن محدود نمیشود. مهندس طراح باید بداند عضو موردنظر در برابر لنگر خمشی، نیروی برشی، کمانش جانبی و تغییرشکل چه رفتاری دارد؛ مجری باید بتواند جزئیات ساخت، جوشکاری و نصب را کنترل کند؛ و خریدار نیز به اطلاعاتی نیاز دارد که برآورد وزن، تعداد شاخه، حمل و هزینه را دقیقتر کند. جدول تیرآهن CPE نقطه شروعی برای جمعکردن این اطلاعات است. این جدول ابعاد و بعضی از مشخصات هندسی تیر لانهزنبوری را کنار هم قرار میدهد تا مقایسه مقاطع و گفتوگوی فنی میان طراح، کارگاه و واحد تأمین با ابهام کمتری انجام شود.

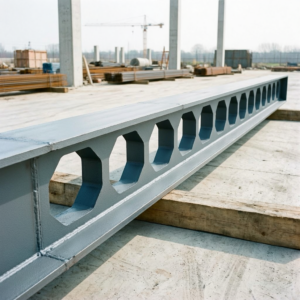

CPE در بازار ایران معمولاً به مقطع لانهزنبوری یا تیر شبکهای اشاره دارد؛ مقطعی که از برش زیگزاگی جان یک تیر IPE، جابهجا کردن دو نیمه و جوشدادن مجدد آنها ساخته میشود. با این عملیات، ارتفاع تیر افزایش پیدا میکند و در جان آن بازشوهایی با شکل ششضلعی یا نزدیک به ششضلعی ایجاد میشود. هدف اصلی از این فرایند، افزایش ارتفاع مؤثر مقطع و در نتیجه بهبود ظرفیت خمشی یا سختی خمشی در برخی شرایط است؛ بدون آنکه مقدار فولاد مصرفی به اندازه ساخت یک تیر نوردشده با ارتفاع نهایی افزایش یابد.
با وجود این مزیت، تیر CPE یک «جایگزین خودکار» برای هر تیرآهن معمولی نیست. بازشوهای جان، رفتار برشی، تمرکز تنش، جزئیات اتصال و ضوابط تقویت را مهمتر میکنند. بنابراین اطلاعات جدول باید برای انتخاب اولیه، کنترل نقشه و برآورد استفاده شود، نه بهعنوان مجوز طراحی یا اجرا. تعیین سایز نهایی، محل بازشوها، طول دهانه، بارگذاری، ورقهای تقویتی و اتصالات همگی باید توسط مهندس محاسب و مطابق آییننامه و نقشههای مصوب کنترل شوند.
تیرآهن CPE چیست و چگونه ساخته میشود؟

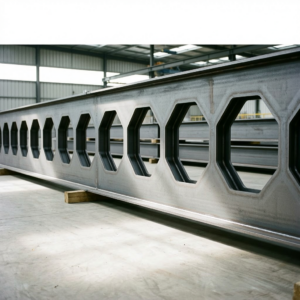

تیر لانهزنبوری از یک تیر I شکل پایه، غالباً IPE، تولید میشود. ابتدا محل خط برش روی جان تعیین میگردد. این خط معمولاً بهصورت شکسته و تکرارشونده طراحی میشود تا پس از جداشدن دو نیمه، بتوان آنها را نسبت به هم جابهجا کرد. سپس یک نیمه در امتداد طول حرکت داده میشود، دو نیمه در وضعیت جدید روی هم قرار میگیرند و لبههای جان جوش میشوند. حاصل کار تیری با ارتفاع بیشتر و حفرههایی در جان است که ظاهر آن، دلیل نامگذاری «لانهزنبوری» است.
اگر ارتفاع تیر پایه را h و ارتفاع تیر بعد از گسترش را H بنامیم، در بسیاری از الگوهای متداول H حدود ۱٫۵ برابر h است؛ اما این نسبت یک قانون قطعی برای همه کارخانهها و همه جزئیات نیست. شکل دندانهها، ارتفاع برش، طول گام، نوع جوش و نیازهای طرح میتوانند تفاوت ایجاد کنند. به همین دلیل در سفارشگذاری نباید تنها عبارتهایی مانند «CPE 18» را کافی دانست. ارتفاع نهایی، تیر پایه، طول نهایی، نوع بازشو، تعداد و محل ورقهای تقویتی، کیفیت جوش و تلرانسهای مورد انتظار باید شفاف باشد.
در نگاه مهندسی، افزایش ارتفاع مقطع فاصله الیاف بالا و پایین از محور خنثی را بیشتر میکند. این موضوع میتواند ممان اینرسی حول محور قوی و مدول مقطع را افزایش دهد و در خمش مفید باشد. در مقابل، جان دیگر یک صفحه پیوسته نیست؛ بنابراین مسیر انتقال برش و تمرکز تنش در گوشههای بازشو اهمیت زیادی پیدا میکند. همین دوگانه، علت ارزش و در عین حال حساسیت تیر CPE است: استفاده درست از آن میتواند اقتصادی باشد، اما استفاده بدون کنترل مهندسی ممکن است به تغییرشکل زیاد، ضعف موضعی یا مشکلات اجرایی منجر شود.
تفاوت نام CPE، تیر لانهزنبوری و تیر IPE
یکی از خطاهای رایج در جستوجو و خرید، یکسان فرضکردن CPE با IPE است. IPE یک تیرآهن نوردشده با جان پیوسته و مشخصات استاندارد است. در مقابل، CPE عموماً محصولی ساختهشده از تیر پایه است که جان بازشوده دارد و ارتفاع آن افزایش یافته است. بنابراین وزن هر متر، جزئیات جوش و حتی مشخصات نهایی دو تیر CPE با ارتفاع ظاهراً برابر میتواند یکسان نباشد؛ بهخصوص وقتی تیر پایه، الگوی برش یا ورقهای تقویتی متفاوت باشند.

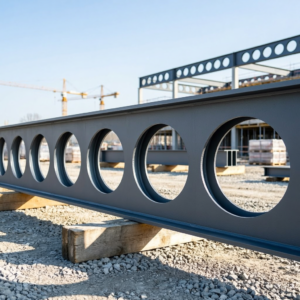

اصطلاح «تیر لانهزنبوری» نیز نام رایج این خانواده از تیرهای بازشوده است. برخی پروژهها از بازشوهای ششضلعی و برخی از شکلهای گرد، بیضی یا ترکیبی استفاده میکنند. در ادبیات مهندسی، اعضای دارای بازشو ممکن است با نامهای castellated beam یا cellular beam نیز شناخته شوند. با این حال، برای خرید از بازار داخلی باید به زبان نقشه و مشخصات فنی پروژه تکیه کرد؛ زیرا نامگذاری تجاری به تنهایی تمام جزئیات ساخت را منتقل نمیکند.
در زمان بررسی جدول تیرآهن CPE، مهم است که بدانیم اعداد یک جدول معمولاً به یک الگوی هندسی مرجع مربوطاند. اگر کارگاه برش دیگری انتخاب کند یا ورق تقویتی به جان و بال اضافه شود، مقادیر واقعی وزن و مشخصات مقطع تغییر میکنند. بههمین دلیل، جدول را باید «مرجع مقایسه و کنترل اولیه» در نظر گرفت و برای طراحی نهایی از محاسبات تأییدشده همان پروژه استفاده کرد.
اجزای جدول تیرآهن CPE و معنی نمادها
برای استفاده درست از جدول، ابتدا باید زبان آن را شناخت. ستون Cast IPE یا IPE پایه، نشان میدهد تیر لانهزنبوری از چه سایز تیر نوردشدهای ساخته شده است. برای مثال، در یک ردیف ممکن است تیر پایه IPE 180 باشد و ارتفاع نهایی CPE به حدود 270 میلیمتر برسد. این بخش برای برآورد متریال خام، بررسی موجودی بازار و فهم منطق تبدیل بسیار مهم است.
نماد h عموماً ارتفاع تیر پایه برحسب میلیمتر است و H ارتفاع نهایی تیر گسترشیافته را نشان میدهد. در برخی جدولها حرف بزرگ H برای ارتفاع کل و حرف کوچک h برای ارتفاع اولیه به کار میرود. این دو عدد را با دهانه تیر اشتباه نگیرید: ارتفاع، بعد قائم مقطع است؛ دهانه، فاصله بین تکیهگاهها در سازه است. افزایش H معمولاً ظرفیت و سختی خمشی را نسبت به تیر پایه بهبود میدهد، ولی بهتنهایی برای نتیجهگیری درباره ایمنی کافی نیست.
نماد s ضخامت جان و t ضخامت بال را نشان میدهد. از آنجا که CPE از تیر پایه شکل میگیرد، این ضخامتها معمولاً از مشخصات IPE پایه میآیند؛ مگر آنکه در طرح، ورق یا تقویت خاصی اضافه شود. ضخامت جان در کنترل برش، پایداری ناحیههای بین بازشو و کیفیت جوش اهمیت دارد. ضخامت بال نیز روی مقاومت خمشی، کمانش موضعی و امکان اجرای اتصال اثر میگذارد.
ستونهای Ixa یا Ix به ممان اینرسی حول محور اصلی x اشاره میکنند. هرچه این مقدار بزرگتر باشد، مقطع در برابر خمش حول آن محور سختتر است و برای یک لنگر مشخص، تغییرشکل الاستیک کمتری خواهد داشت؛ البته فقط وقتی طول مهارنشده، شرایط تکیهگاهی و سایر کنترلها نیز مناسب باشند. Wxa یا Wx مدول مقطع حول محور x است که در کنترل تنش خمشی نقش دارد. حروف a و b در بعضی جدولها به دو حالت یا دو نوع شکلدادن/مقطع مرجع اشاره دارند؛ معنی دقیق آن باید از سربرگ همان جدول خوانده شود و نباید بین جدولهای متفاوت جابهجا تفسیر شود.
ممکن است در نسخههای مختلف جدول، ستونهایی مانند A یا F برای مساحت، G برای جرم یا وزن واحد طول، Iy و Wy برای محور ضعیف و r برای شعاع ژیراسیون دیده شود. واحدها را همیشه بخوانید. برای نمونه، مساحت ممکن است سانتیمتر مربع، ممان اینرسی سانتیمتر به توان چهار و مدول مقطع سانتیمتر مکعب باشد. نادیده گرفتن واحدها، بهویژه تبدیل میلیمتر و سانتیمتر، یکی از منابع جدی خطا در محاسبات دستی است.
جدول تیرآهن CPE؛ ابعاد و مشخصات هندسی مرجع
جدول زیر یک نمای فشرده از مقاطع متداول CPE بر مبنای تیر IPE پایه و الگوی گسترش حدود ۱٫۵ برابر است. اعداد ممان اینرسی و مدول مقطع، مقادیر هندسی مرجع برای مقطع ایدهآل هستند و نباید جایگزین دیتیل اجرایی یا محاسبات پروژه شوند. وزن تقریبی نیز از تقسیم وزن اسمی تیر پایه بر نسبت گسترش ۱٫۵ بهدست آمده و فقط برای برآورد اولیهِ تیرِ بدون ورق تقویتی و بدون درنظرگرفتن پرت، جوش و متعلقات است.
| نام رایج CPE / ارتفاع نهایی H (میلیمتر) | تیر پایه IPE | h (میلیمتر) | ضخامت جان s (میلیمتر) | ضخامت بال t (میلیمتر) | Ixa تقریبی (cm⁴) | Wxa تقریبی (cm³) | وزن نظری اولیه پس از گسترش (kg/m) |
| CPE 120 | 80 | 80 | 3.8 | 5.2 | 206 | 34.3 | 4.00 |
| CPE 150 | 100 | 100 | 4.1 | 5.7 | 437 | 58.2 | 5.40 |
| CPE 180 | 120 | 120 | 4.4 | 6.3 | 809 | 89.9 | 6.93 |
| CPE 210 | 140 | 140 | 4.7 | 6.9 | 1,370 | 131 | 8.60 |
| CPE 240 | 160 | 160 | 5.0 | 7.4 | 2,200 | 184 | 10.53 |
| CPE 270 | 180 | 180 | 5.3 | 8.0 | 3,330 | 247 | 12.53 |
| CPE 300 | 200 | 200 | 5.6 | 8.5 | 4,910 | 327 | 14.93 |
| CPE 330 | 220 | 220 | 5.9 | 9.2 | 6,990 | 423 | 17.47 |
| CPE 360 | 240 | 240 | 6.2 | 9.8 | 9,790 | 544 | 20.47 |
| CPE 405 | 270 | 270 | 6.6 | 10.2 | 14,550 | 719 | 24.07 |
| CPE 450 | 300 | 300 | 7.1 | 10.7 | 21,010 | 934 | 28.13 |
| CPE 495 | 330 | 330 | 7.5 | 11.5 | 29,580 | 1,200 | 32.73 |
| CPE 540 | 360 | 360 | 8.0 | 12.7 | 40,890 | 1,510 | 38.07 |
| CPE 600 | 400 | 400 | 8.6 | 13.5 | 58,290 | 1,940 | 44.20 |
| CPE 675 | 450 | 450 | 9.4 | 14.6 | 85,430 | 2,530 | 51.73 |
| CPE 750 | 500 | 500 | 10.2 | 16.0 | 122,400 | 3,260 | 60.47 |
| CPE 825 | 550 | 550 | 11.1 | 17.2 | 171,100 | 4,150 | 70.67 |
| CPE 900 | 600 | 600 | 12.0 | 19.0 | 235,300 | 5,230 | 81.33 |

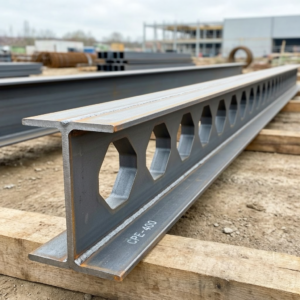

نکته مهم درباره جدول: نامهایی مانند CPE 300 یا CPE 450 معمولاً به ارتفاع نهایی نزدیک به 300 یا 450 میلیمتر اشاره دارند، نه الزاماً وزن، طول یا یک استاندارد محصول نوردشده مستقل. همچنین مقادیر وزن درجشده در ستون آخر، وزن واقعی سفارش شما نیستند. اگر تیر از شاخههای پایه با طول مشخص ساخته شود، طول نهایی پس از گسترش، مقدار پرت، ورقهای پرکننده، ورقهای تقویتی، تسمهها و فلز جوش، همگی روی وزن نهایی اثر میگذارند. فاکتور خرید باید بر مبنای وزن باسکول یا روش توافقشده در قرارداد کنترل شود.
چگونه جدول CPE را بخوانیم؟ یک مثال کاربردی
فرض کنید در نقشه، تیر با ارتفاع نهایی نزدیک به 330 میلیمتر موردنیاز است. در جدول، ردیف CPE 330 نشان میدهد این مقطع از IPE 220 ساخته میشود؛ ارتفاع تیر پایه 220 میلیمتر، ضخامت جان 5.9 میلیمتر و ضخامت بال 9.2 میلیمتر است. همچنین برای مقطع مرجع، Ixa حدود 6,990 سانتیمتر به توان چهار و Wxa حدود 423 سانتیمتر مکعب درج شده است. این دادهها به مهندس کمک میکند مقطع موردنظر را با گزینههای دیگر مقایسه کند و به واحد خرید نیز میگوید که ماده اولیه، IPE 220 است.
اما این خواندن هنوز به معنی انتخاب قطعی CPE 330 نیست. باید مشخص شود تیر در کجا قرار دارد، دهانه چقدر است، بار مرده و زنده چه مقدارند، آیا بار متمرکز وجود دارد، تکیهگاه ساده است یا گیردار، بال فشاری مهار شده است یا خیر، اتصال تیر به ستون چگونه اجرا میشود و بازشوها در چه نواحی نسبت به بار و تکیهگاه قرار دارند. برای مثال، اگر واکنش تکیهگاهی یا بار متمرکز روی ناحیه بازشوده قرار بگیرد، تنها اتکا به Wxa کافی نخواهد بود و احتمال نیاز به پرکردن بازشو یا افزودن ورق تقویتی مطرح میشود.
مثال دوم به برآورد وزن مربوط است. اگر از IPE 220 با وزن اسمی حدود 26.2 کیلوگرم بر متر استفاده شود و نسبت گسترش طول دقیقاً 1.5 باشد، وزن نظری هر متر CPE بدون افزودنی، تقریباً 26.2 تقسیم بر 1.5، یعنی 17.47 کیلوگرم بر متر خواهد بود. با این حال، در کارگاه ممکن است نسبت گسترش دقیقاً 1.5 نباشد؛ طول ابتدا و انتهای تیر بازشو نداشته باشد؛ ورقهای تقویتی اضافه شود؛ یا برای اصلاح هندسه از قطعات جانبی استفاده شود. بنابراین این عدد ابزار بودجهبندی است، نه عدد قطعی فاکتور.
روش محاسبه وزن تیرآهن CPE
برای برآورد صحیح، ابتدا باید مشخص شود «وزن مورد سؤال» کدام است: وزن تیر پایه خریداریشده، وزن تیر CPE نهایی، وزن فولاد مصرفی با احتساب پرت یا وزن ارسالی به پروژه. این چهار عدد میتوانند متفاوت باشند. بسیاری از اختلافها میان برآورد و فاکتور از همین ابهام بهوجود میآیند. بهترین روش، ثبت جداگانه هر مرحله در لیستوفر و قرارداد ساخت است.
اگر وزن واحد طول تیر پایه را g_base و طول تیر پایه را L_base در نظر بگیریم، وزن خام اولیه تقریباً از رابطه زیر بهدست میآید:
وزن تیر پایه = L_base × g_base
در حالت ایدهآل که از یک تیر پایه، تیری با طول نهایی بیشتر ساخته میشود و فولاد جدیدی اضافه نمیگردد، اگر ضریب افزایش طول α باشد، وزن واحد طول تقریبی تیر نهایی چنین است:
وزن واحد طول CPE ≈ g_base ÷ α
برای الگوی 1.5 برابر، α برابر 1.5 است. با این وجود در پروژه واقعی باید وزن ورقهای تقویتی، صفحات انتهایی، سختکنندهها، ورقهای پرکننده و جوش را اضافه کرد و پرت حاصل از برش یا اصلاح انتهای تیر را نیز لحاظ نمود. فرمول برآورد اجرایی را میتوان به شکل زیر نوشت:
وزن نهایی تقریبی = وزن تیر پایه + وزن ورقهای افزوده + وزن متعلقات و جوش − وزن پرت قابلکسر
اگر قرار است تیرها خریداری و سپس در کارگاه ساخته شوند، کنترل وزن تیر پایه و کنترل تعداد شاخهها اهمیت دارد. اگر محصول نهایی از سازنده تحویل گرفته میشود، بهتر است در پیشفاکتور صراحتاً نوع CPE، تیر پایه، طول نهایی هر قطعه، ورقهای تقویتی، نوع جوش، شرایط بازرسی و مبنای وزنکشی نوشته شود. این شفافیت از مقایسه نادرست قیمت «هر کیلو تیر پایه» با «هر کیلو تیر ساختهشده» جلوگیری میکند.
چرا ارتفاع بیشتر به تنهایی کافی نیست؟
در یک تیر با بارگذاری معمول، تنشهای خمشی در بالها نقش بزرگی دارند و افزایش فاصله دو بال میتواند ظرفیت خمشی را بهبود دهد. به همین دلیل گسترش ارتفاع تیر پایه، ایدهای جذاب است. اما در تیر لانهزنبوری، جان دارای بازشو است و نیروی برشی باید از مسیرهایی پیچیدهتر عبور کند. ناحیههای باریک جان در اطراف سوراخها و گوشههای بازشو ممکن است تحت تنشهای موضعی قرار بگیرند؛ موضوعی که با یک مقایسه ساده W یا Ix حل نمیشود.
بهویژه در نزدیکی تکیهگاهها، نیروی برشی معمولاً بزرگتر است. در محل اعمال بارهای متمرکز نیز امکان تشکیل تنشهای موضعی وجود دارد. به همین علت در بسیاری از جزئیات اجرایی، بخشی از بازشوها در دو انتهای تیر پر میشوند یا با ورق تقویت میگردند. گاهی نیز محل بار متمرکز با سختکننده یا ورق مناسب کنترل میشود. نوع و ابعاد این تقویتها باید حاصل طراحی باشد، نه یک دستورالعمل یکسان برای همه دهانهها.
کمانش جانبی-پیچشی نیز موضوع دیگری است که نباید فراموش شود. اگر بال فشاری تیر در طول زیادی بدون مهار باقی بماند، افزایش ظرفیت محاسباتی مقطع روی کاغذ ممکن است در عمل با ناپایداری محدود شود. اتصال سقف، تیرچهها، بادبندها یا مهارهای جانبی میتوانند روی طول مهارنشده مؤثر باشند. پس انتخاب تیر CPE باید همراه با بررسی سیستم سازهای کامل انجام شود، نه جدا از آن.
مزایای تیر لانهزنبوری CPE
نخستین مزیت، امکان افزایش ارتفاع و بهبود خواص خمشی از طریق استفاده از تیر پایه موجود است. در دهانههایی که کنترل خمش یا خیز تعیینکننده است و شرایط برش و جزئیات مناسب فراهم شده، این روش میتواند نسبت به انتخاب یک تیر نوردشده سنگینتر، گزینهای اقتصادی باشد. البته اقتصادیبودن باید با محاسبه مجموع هزینه متریال، ساخت، جوشکاری، کنترل کیفیت، حمل و زمان کارگاه سنجیده شود.
مزیت دوم، امکان عبور برخی تأسیسات از بازشوهای جان است. این ویژگی در ساختمانهای دارای کانال، لوله یا کابل میتواند ارتفاع مفید سقف را حفظ کند و از اجرای سوراخهای بدون طراحی در جان تیر جلوگیری کند. اما هر بازشو برای هر تأسیساتی قابل استفاده نیست. قطر یا ابعاد تجهیز، فاصله از لبه بازشو، آتشبندی، دسترسی تعمیراتی، لرزش و ضوابط سازهای باید بهصورت همزمان بررسی شوند. بازشوی موجود در CPE نیز اجازه برش، گشادکردن یا تغییر شکل خودسرانه نمیدهد.
سومین مزیت، انعطاف در ساخت است. سازنده میتواند طول تیر، جایگاه نواحی توپر و جزئیات تقویتی را طبق نقشه مهندسی تنظیم کند. این انعطاف در پروژههای صنعتی، سولهها، نیمطبقهها و بازسازیها مفید است؛ اما دقیقاً به همان نسبت نیاز به نقشه، کنترل کیفیت و بازرسی بهتر دارد. هرچه جزئیات متنوعتر باشد، وابستگی کیفیت نهایی به مهارت کارگاه بیشتر میشود.
چهارمین مزیت، امکان استفاده بهینه از موجودی تیرهای IPE در برخی پروژههاست. وقتی مقطع پایه و امکانات ساخت قابلاعتماد در دسترس باشد، تبدیل آن به CPE ممکن است مسیر تأمین را سادهتر کند. برای مشاهده و مقایسه گزینههای تأمین، میتوانید صفحه قیمت و خرید تیرآهن را بررسی کنید. انتخاب نهایی همچنان باید با مشخصات محاسباتی و دستور خرید پروژه تطبیق داده شود.
محدودیتها و معایب تیر CPE
مهمترین محدودیت، پیچیدگی رفتار برشی در اطراف بازشوها است. در تیر با جان پیوسته، مسیر انتقال برش واضحتر است؛ اما در CPE، شکل بازشوها باعث شکلگیری نواحی موسوم به T شکل در بالا و پایین جان میشود. این نواحی ممکن است تحت ترکیب برش و خمش موضعی قرار بگیرند. اگر طراحی، ساخت یا تقویت بهدرستی انجام نشود، مزیت افزایش ارتفاع میتواند با ضعف موضعی خنثی شود.
موضوع بعدی، کیفیت جوش است. خط جوش طولانی در امتداد جان، بخش اساسی تیر CPE محسوب میشود. آمادهسازی لبهها، انتخاب روش جوش، ترتیب جوشکاری، کنترل تابیدگی و اعوجاج، مهارت جوشکار و بازرسی ظاهری یا غیرمخرب، همگی بر عملکرد عضو اثر میگذارند. یک تیر با مشخصات هندسی درست اما جوش نامناسب، محصول قابل اتکایی نیست. به همین دلیل باید مدارک کنترل کیفیت و صلاحیت سازنده در پروژههای حساس جدی گرفته شود.
همچنین استفاده از بازشوها برای عبور تأسیسات محدودیت دارد. نزدیکبودن لوله یا کانال به گوشه بازشو، بریدن لبههای بازشو، جوشدادن تکیهگاه تأسیسات بدون کنترل یا اضافهکردن سوراخ جدید، میتواند وضعیت تنش را تغییر دهد. هماهنگی زودهنگام میان تیم سازه و تأسیسات، بسیار کمهزینهتر از اصلاحات پس از ساخت است.
از نظر ظاهری نیز تیرهای لانهزنبوری نسبت به تیرهای معمولی ممکن است نیاز بیشتری به کنترل پوشش ضدخوردگی و ضدحریق داشته باشند. سطوح و گوشههای بیشتری برای رنگآمیزی وجود دارد و برخی جزئیات ممکن است دسترسی اجرای پوشش را دشوار کنند. در محیطهای خورنده، نوع آمادهسازی سطح و سیستم پوشش باید با شرایط بهرهبرداری هماهنگ باشد.
کاربردهای رایج CPE در ساختمان و صنعت
تیرهای CPE در صورت طراحی مناسب میتوانند در تیرریزی سقف، تیرهای فرعی، اعضای سوله، نیمطبقههای صنعتی، ساختمانهای کمتامتوسطارتفاع، سازههای بازسازی و برخی دهانههای دارای نیاز تأسیساتی به کار روند. انتخاب محل کاربرد به بارگذاری، دهانه، ارتفاع مجاز، نوع سقف و جزئیات اتصال بستگی دارد. وجود یک نمونه موفق در پروژهای دیگر، دلیل کافی برای تکرار همان مقطع در پروژه جدید نیست.
در ساختمانهای اداری و تجاری، عبور تأسیسات از میان جان بازشوده میتواند به کاهش ارتفاع کاذب سقف کمک کند. این مزیت زمانی واقعی است که مسیر کانالها از ابتدا جانمایی شده باشد و تعارضی با تیرهای اصلی، ستونها، آویزها و تجهیزات مکانیکی نداشته باشد. در غیر این صورت، بازشوها تنها پیچیدگی اجرای سازه را بیشتر میکنند.
در سولهها و فضاهای صنعتی، تیر لانهزنبوری گاهی برای اعضای ثانویه یا تیرهای دارای محدودیت ارتفاع و وزن بررسی میشود. با این حال، بارهای متمرکز ناشی از جرثقیل، تجهیزات آویزان، مهاربندها یا سقفهای سنگین میتوانند طراحی را پیچیده کنند. در چنین شرایطی، کنترل موضعی در نقاط بارگذاری و تکیهگاه اهمیت بیشتری پیدا میکند و ممکن است مقطع با جان پیوسته یا عضو تقویتشده انتخاب مناسبتری باشد.
در بازسازی، وقتی لازم است ظرفیت یک تیر افزایش یابد یا تأسیسات جدید از محدوده سقف عبور کند، بررسی CPE میتواند یکی از گزینهها باشد. اما وضعیت عضو موجود، خوردگی، اتصالهای قدیمی، محدودیت جوشکاری در محل، لرزش و بارهای حین بهرهبرداری باید قبل از تصمیمگیری ارزیابی شود. تبدیل یا دستکاری تیر در ساختمان در حال بهرهبرداری بدون طرح مهندسی و برنامه ایمنی مجاز نیست.
مقایسه CPE با تیرآهن IPE و هاش
IPE برای بسیاری از پروژهها، راهکاری شناختهشده با ابعاد و وزن استاندارد است. جان پیوسته آن باعث میشود تحلیل، اتصال و کنترل برش در بسیاری از حالات مستقیمتر باشد. اگر ارتفاع IPE موردنیاز در بازار موجود باشد و محدودیت اقتصادی یا معماری خاصی وجود نداشته باشد، این مقطع میتواند انتخاب سادهتری از نظر خرید و اجرا باشد.
CPE با افزایش ارتفاع از یک تیر پایه، مشخصات خمشی را بهبود میدهد و فضای عبور تأسیسات ایجاد میکند؛ ولی در عوض به ساخت کارگاهی، جوشکاری، کنترل هندسه و بررسیهای موضعی نیاز دارد. بنابراین مقایسه آن با IPE نباید فقط براساس قیمت هر کیلو یا وزن ظاهری انجام شود. هزینه ساخت، زمان تحویل، کیفیت سازنده، ورقهای تقویتی و ریسک کنترل کیفیت نیز باید وارد تحلیل شوند.
هاش یا مقاطع بالپهن، بالهای عریضتری دارند و در بسیاری از کاربردها، بهویژه ستونها یا تیرهای با نیاز به پایداری و اتصال مناسب، گزینههای متفاوتی ارائه میکنند. انتخاب میان CPE، IPE و هاش تابع سیستم سازهای است. ممکن است در یک پروژه هر سه گروه مقاطع به کار بروند: هاش برای ستون، IPE برای تیرهای معمولی و CPE برای دهانه یا مسیر تأسیسات ویژه. نسخه واحدی که برای همه موقعیتها «بهترین» باشد وجود ندارد.
نکات طراحی که باید پیش از انتخاب بررسی شوند
طول دهانه و نوع تکیهگاه نخستین دادهها هستند. تیر ساده، گیردار، طره و تیر پیوسته تحت یک بار مشابه، رفتار و لنگرهای متفاوتی دارند. بار مرده شامل وزن خود تیر، سقف، کفسازی، دیوارهای روی تیر و تأسیسات ثابت است. بار زنده، بار برف، باد، زلزله، تجهیزات، تیغهبندی احتمالی و بارهای متمرکز نیز باید مطابق کاربری و آییننامه لحاظ شوند.
کنترل مقاومت خمشی تنها یکی از مراحل طراحی است. کنترل برش در جان و ناحیههای بین بازشو، کنترل خیز بهرهبرداری، کنترل ارتعاش در کاربریهای حساس، کمانش جانبی-پیچشی، کمانش موضعی بال و جان، ظرفیت اتصالها و ظرفیت تکیهگاه باید انجام شود. در تیرهای لانهزنبوری، کنترلهای مربوط به گوشه بازشو، برش ویرندیل و ناحیه بار متمرکز نیز اهمیت ویژه دارند.
محل بازشوها نسبت به نمودار لنگر و برش باید با دقت انتخاب شود. بهطور کلی، نواحی نزدیک تکیهگاهها به دلیل برش بالا حساسترند و ممکن است نیاز به جان توپر یا تقویت داشته باشند. محل قرارگیری بارهای متمرکز، اتصال تیر فرعی، آویز تأسیسات سنگین و صفحات نشیمن نیز باید پیشاپیش مشخص شود. تغییرات بعدی در این نقاط میتواند به بازطراحی عضو منجر شود.
مهار بال فشاری باید واقعی و قابل اجرا باشد. گاهی در مدل محاسباتی، سقف یا عرشه بهعنوان مهار در نظر گرفته میشود، اما در اجرا اتصال کافی یا پیوستگی مناسب وجود ندارد. این اختلاف میان فرض طراحی و واقعیت کارگاه میتواند ظرفیت تیر را کاهش دهد. طراح و مجری باید درباره نوع مهار، فواصل آن و جزئیات اتصال به توافق روشن برسند.
تقویت تیر لانهزنبوری؛ چه زمانی لازم میشود؟
تقویت در CPE معمولاً برای پاسخ به نیازهای موضعی انجام میشود، نه صرفاً برای سنگینتر کردن تیر. پر کردن برخی بازشوها در محل تکیهگاه یا زیر بار متمرکز، یکی از روشهای متداول است. در این روش، مسیر انتقال برش در ناحیه حساس تقویت میشود. ابعاد و ضخامت ورق پرکننده، طول ناحیه و نوع جوش باید در نقشه مشخص شود.
افزودن ورق به بالها نیز ممکن است برای افزایش ظرفیت خمشی یا پاسخ به نیاز اتصال در نظر گرفته شود. با این حال، ورق بال فقط وزن را افزایش نمیدهد؛ مرکز سطح، سختی، جزئیات جوش و وضعیت کمانش را هم تغییر میدهد. بنابراین افزودن ورق پس از ساخت بدون تأیید طراح راهحل ایمن و عمومی نیست.
سختکنندههای جان، صفحات انتهایی و ورقهای نشیمن نیز در محلهایی که بار یا واکنش متمرکز وجود دارد به کار میروند. در هر مورد باید مسیر بار روشن باشد: نیرو از چه عضوی وارد میشود، از کجا عبور میکند و به چه تکیهگاهی منتقل میشود؟ تقویتی که تنها ظاهری سنگین دارد اما مسیر بار و جوش آن طراحی نشده، لزوماً عملکرد مناسبی ایجاد نمیکند.
کنترل کیفیت ساخت CPE در کارگاه
فرایند کنترل کیفیت از زمان ورود تیر پایه آغاز میشود. سایز، طول، وزن، سلامت ظاهری، زنگزدگی شدید، تابیدگی و مطابقت علامت کارخانه با سفارش باید بررسی شود. اگر تیر پایه از نظر ابعاد یا کیفیت با فرض طراح متفاوت باشد، جدول تیرآهن CPE دیگر مبنای درستی برای ساخت نخواهد بود. ثبت اطلاعات هر شاخه، بهویژه در سفارشهای بزرگ، ردیابی را سادهتر میکند.
پس از خطکشی، الگوی برش باید کنترل شود. اختلاف در گام یا زاویه برش میتواند باعث شود دو نیمه پس از جابهجایی بهخوبی روی هم ننشینند یا ارتفاع نهایی با نقشه تفاوت پیدا کند. برش با روش مناسب، پرداخت لبههای تیز و آمادهسازی سطوح جوش از مراحل مهم هستند. صرف سرعت بالای برش نباید کیفیت هندسه را قربانی کند.
در زمان مونتاژ، راستای تیر، ارتفاع نهایی، تقارن بازشوها و میزان خمش یا تابیدگی کنترل میشود. توالی جوشکاری باید بهگونهای باشد که حرارت نامتقارن موجب اعوجاج زیاد نشود. طرح جوش، نوع الکترود یا سیم جوش، پیشگرم در صورت نیاز، مهارت جوشکار و بازرسی جوش باید با مشخصات پروژه همراستا باشند. در پروژههای حساس، بازرسی چشمی و آزمونهای غیرمخرب طبق برنامه کنترل کیفیت انجام میشود.
پس از ساخت، ابعاد نهایی، طول، شاقولی یا راستای تیر، کیفیت جوش، وجود ترک، بریدگی، حفره، پاشش جوش و وضعیت ورقهای تقویتی باید بررسی شود. سپس سطح برای رنگ یا پوشش آماده میشود. اگر تیر قرار است در فضای باز یا محیط مرطوب استفاده شود، جزئیات حفاظت خوردگی و اصلاح نقاط آسیبدیده در حین حمل و نصب نیز ضروری است.
خطاهای رایج هنگام خرید و سفارش تیر CPE
اولین خطا، سفارش با نام ناقص است؛ برای نمونه نوشتن «چند شاخه CPE 18» بدون تعیین تیر پایه، ارتفاع نهایی، طول هر قطعه، محل بازشوهای پر، ورقهای تقویتی و کیفیت جوش. چنین سفارشی راه را برای برداشتهای متفاوت باز میگذارد. نقشه ساخت یا حداقل یک شیت مشخصات باید پیوست سفارش باشد.
خطای دوم، مقایسه قیمتها بدون مشخص کردن مبنای وزن است. یک فروشنده ممکن است قیمت تیر پایه را اعلام کند و دیگری قیمت تیر ساختهشده با ورق و جوش را. حتی اگر نرخ هر کیلو یکسان باشد، مجموع هزینه تفاوت زیادی خواهد داشت. بهتر است در استعلام، وزن تخمینی، نرخ ساخت، هزینه ورق، حمل، مالیات و شرایط تحویل جداگانه پرسیده شود.
خطای سوم، فرض کردن وزن جدول بهعنوان وزن قطعی است. همانطور که گفته شد، وزن CPE به طول نهایی و جزئیات ساخت وابسته است. اگر پروژه حساس به بودجه یا ظرفیت حمل است، لیست برش و لیست ورق باید قبل از خرید آماده شود. کنترل باسکول در هنگام تحویل نیز راه مناسبی برای کاهش اختلاف است.

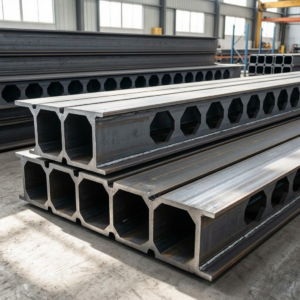

خطای چهارم، نادیده گرفتن شرایط حمل و دپو است. تیرهای بلند و بازشوده باید بهگونهای بارگیری شوند که در مسیر دچار تابیدگی، ضربه به بالها یا آسیب به پوشش نشوند. محل مهار تسمهها و نقاط بلندکردن با جرثقیل باید مناسب باشد. بلندکردن نامتعادل میتواند به عضو ساختهشده آسیب بزند یا ایمنی کارگاه را تهدید کند.
راهنمای استعلام قیمت و خرید
پیش از استعلام، یک فهرست کوتاه ولی دقیق آماده کنید: تعداد تیرها، کد هر قطعه، تیر پایه، ارتفاع CPE، طول نهایی، نوع و محل تقویت، نوع پوشش، محل تحویل و زمان موردنیاز. اگر نقشه سازه و نقشه شاپ در دسترس است، نسخه بهروز و دارای شماره بازنگری را مبنا قرار دهید. هر تغییر معماری یا تأسیساتی که روی بار یا بازشو اثر میگذارد باید قبل از سفارش به طراح اعلام شود.
در استعلام از تأمینکننده، فقط قیمت هر کیلو را نپرسید. بپرسید آیا قیمت شامل تهیه تیر پایه، برش، مونتاژ، جوشکاری، ورقهای تقویتی، کنترل کیفیت، رنگ، بارگیری و حمل هست یا خیر. همچنین نوع وزنکشی، تلرانس مجاز، زمان ساخت، شرایط پرداخت و مسئولیت اصلاح مغایرتها را روشن کنید. این پرسشها در پروژههای چندتنی، از هزینههای پیشبینینشده جلوگیری میکنند.
هنگام تحویل، تعداد، کد قطعات، طولها، وضعیت جوش و ورقهای تقویتی را با نقشه و بارنامه تطبیق دهید. وجود برچسب یا مارکگذاری برای هر تیر، نصب را آسانتر میکند. پیش از برشکاری یا سوراخکاری در محل پروژه، از طراح سازه تأیید بگیرید؛ زیرا هر تغییر کوچک در بازشوهای جان یا بالها ممکن است ظرفیت عضو را دگرگون کند.
نگهداری، حمل و نصب تیرهای لانهزنبوری

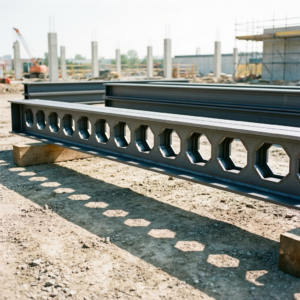

دپو باید روی تکیهگاههای همسطح و با فاصله مناسب انجام شود تا تیرها تحت وزن خودشان خم نشوند. قرار دادن ناهمراستای چوبهای زیرین در چند لایه میتواند باعث تابیدگی شود. قطعات باید از تماس طولانیمدت با آب و خاک دور نگه داشته شوند، بهخصوص اگر پوشش ضدخوردگی هنوز اجرا نشده است.
برای بلندکردن، نقاط اتصال اسلینگ یا زنجیر باید براساس وزن و طول تیر انتخاب شوند. استفاده از یک نقطه بلندکردن در تیرهای بلند ممکن است خمش نامطلوب ایجاد کند. تجهیزات لیفتینگ باید ظرفیت لازم داشته باشند و مسیر حرکت بار از روی نفرات عبور نکند. بازشوهای جان جای مناسبی برای قلابکردن بدون جزئیات تأییدشده نیستند؛ زیرا ممکن است لبهها آسیب ببینند یا نیرو به شکل نامطلوب وارد شود.
در نصب، تراز، امتداد، نشیمن و اتصالها پیش از جوشکاری نهایی یا بستن پیچها کنترل شود. اگر تیر برای مهار جانبی بال فشاری به سقف یا عضو دیگری وابسته است، ترتیب نصب باید این مهار را در زمان مناسب تأمین کند. رهاکردن تیر بدون مهار کافی، حتی برای مدت کوتاه، میتواند خطر ایجاد کند.
پرسشهای متداول درباره جدول تیرآهن CPE
CPE در تیرآهن به چه معناست؟
CPE در بازار ایران معمولاً به تیر لانهزنبوری یا تیر بازشودهای گفته میشود که از برش و جوشدادن مجدد جان تیر IPE ساخته میشود. این نام بهتنهایی تمام ویژگیهای محصول را مشخص نمیکند؛ تیر پایه، ارتفاع نهایی و دیتیل ساخت باید هم معلوم باشند.
آیا CPE همیشه از IPE سبکتر است؟
اگر همان مقدار فولاد تیر پایه در طول بیشتری گسترش یابد، وزن هر متر تیر نهایی از وزن هر متر تیر پایه کمتر میشود. اما وزن کل سفارش با توجه به طول نهایی، ورقهای افزوده، جوش و پرت تعیین میشود. بنابراین عبارت «سبکتر» باید دقیقاً با بیان وزن واحد طول یا وزن کل مقایسه شود.
آیا میتوان از هر بازشوی CPE برای عبور لوله استفاده کرد؟
خیر. اندازه، موقعیت، بارهای اطراف بازشو و فاصله تأسیسات از لبهها باید بررسی شود. برشدادن، بزرگکردن یا جوشکردن به بازشوها بدون تأیید مهندس سازه نباید انجام شود.
جدول CPE برای انتخاب تیر کافی است؟
خیر. جدول برای شناخت هندسه و مقایسه اولیه مفید است؛ ولی انتخاب نهایی نیازمند تحلیل سازه، کنترل برش و خیز، بررسی کمانش، طراحی اتصال و کنترل جزئیات ساخت است.
تفاوت CPE 300 و IPE 200 چیست؟
در الگوی متداول، CPE 300 از IPE 200 ساخته میشود و ارتفاع نهایی آن حدود 300 میلیمتر است. ضخامت جان و بال از تیر پایه میآید، اما جان CPE بازشو دارد و رفتار آن با IPE 200 دارای جان پیوسته یکسان نیست.
آیا جوش تیر لانهزنبوری باید بازرسی شود؟
بله. چون خط جوش جان بخش اصلی ساخت عضو است، کنترل ظاهر، ابعاد و در پروژههای لازم آزمونهای بازرسی باید مطابق مشخصات فنی انجام شود. سطح بازرسی به حساسیت پروژه و الزامات قرارداد بستگی دارد.
آیا میتوان تیر CPE را در محل پروژه ساخت؟
فقط در صورتی که نقشه مصوب، امکانات ساخت، نیروی ماهر، برنامه کنترل کیفیت و شرایط ایمنی کافی وجود داشته باشد. در بسیاری از پروژهها ساخت کنترلشده در کارگاه تخصصی، کیفیت و قابلیت ردیابی بهتری ایجاد میکند.
جمعبندی
جدول تیرآهن CPE ابزاری مفید برای شناخت رابطه میان تیر IPE پایه و تیر لانهزنبوری با ارتفاع بیشتر است. با خواندن ستونهای h، H، ضخامت جان و بال، ممان اینرسی و مدول مقطع، میتوان مقاطع را برای بررسی اولیه مقایسه کرد و نیازهای خرید و ساخت را دقیقتر نوشت. جدول همچنین کمک میکند تفاوت بین ارتفاع اسمی، تیر پایه و وزن تقریبی بهتر درک شود.
با این حال، ارزش واقعی CPE به طراحی و اجرای صحیح وابسته است. بازشوهای جان باعث میشوند کنترل برش، تنشهای موضعی، محل بار متمرکز، پایداری و جزئیات تقویتی در مرکز توجه قرار بگیرند. وزن واقعی نیز با توجه به طول نهایی، ضریب گسترش، ورقهای افزوده، جوش و پرت تعیین میشود. پس هیچ ردیف جدولی نباید بدون بررسی نقشه و محاسبات به انتخاب قطعی تبدیل شود.
برای تأمین مطمئن، مشخصات فنی را کامل اعلام کنید، مبنای وزن و هزینه ساخت را شفاف بنویسید، کیفیت جوش و کنترل ابعاد را جدی بگیرید و از هرگونه تغییر در جان یا بالها بدون تأیید طراح خودداری کنید. برای دسترسی به سایر محصولات و اطلاعات مجموعه نیز میتوانید از رادمان آهن بازدید کنید.
هشدار فنی: این مقاله آموزشی است و جایگزین نقشه سازه، محاسبات مهندس محاسب، مشخصات فنی پروژه یا بازرسی سازنده نیست. انتخاب و اجرای تیر CPE باید زیر نظر افراد دارای صلاحیت انجام شود
