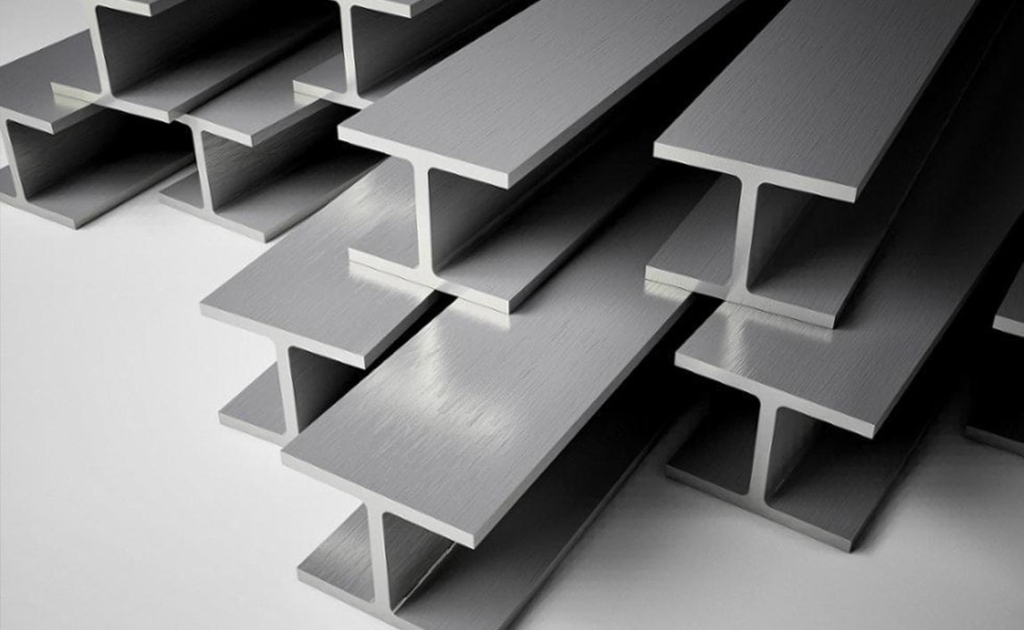

تیرآهن IPE، INP و IPB چیست؟ تفاوتها و مصارف
مقدمه
تیرآهنها یکی از اصلیترین عناصر مورد استفاده در سازههای فلزی هستند که نقش حیاتی در تحمل بارهای وارد بر ساختمان ایفا میکنند. در میان انواع مختلف تیرآهن، سه نوع IPE، INP و IPB بیشتر از سایرین در پروژههای ساختمانی و صنعتی مورد استفاده قرار میگیرند. هر یک از این تیرآهنها دارای ویژگیهای فنی و ساختاری خاصی هستند که آنها را برای کاربردهای متفاوتی مناسب میسازد.
در این مقاله سعی داریم بهصورت کامل و دقیق، این سه نوع تیرآهن را معرفی کرده، تفاوتهای آنها را بررسی کنیم و مصارف متداول آنها در صنعت ساختوساز و سایر صنایع را توضیح دهیم.
بخش اول: معرفی تیرآهن و کاربردهای کلی آن
1.1 تیرآهن چیست؟
تیرآهن (Beam) مقطعی فلزی است که عمدتاً از فولاد ساخته میشود و نقش انتقال نیروهای خمشی و برشی در سازهها را بر عهده دارد. این مقاطع در اسکلت فلزی ساختمانها، پلها، سولهها و سایر پروژههای عمرانی به کار میروند.
1.2 نقش کلیدی تیرآهن در مهندسی سازه
-
تحمل بارهای قائم و افقی
-
ایجاد استحکام در دهانهها
-
توزیع یکنواخت بار بر ستونها
-
اتصال مناسب اعضای سازهای مانند سقف، ستون، دیوار برشی و…
بخش دوم: تیرآهن IPE چیست؟
2.1 تعریف تیرآهن IPE
تیرآهن IPE یا تیرآهن نوع اروپایی، مقطعی با شکل حرف انگلیسی «I» دارد و دارای بالهای مساوی از نظر ضخامت و عرض است. این نوع تیرآهن در استاندارد DIN 1025 اروپا تولید میشود.
2.2 ویژگیهای فنی تیرآهن IPE
-
بالها بهصورت یکنواخت و موازی نسبت به جان قرار دارند.
-
ضخامت بالها در طول آنها ثابت است.
-
بیشتر در بازار ایران بهصورت وارداتی از کشورهای اروپایی یا چین یافت میشود.
2.3 مزایا
-
پایداری بالا در مقابل خمشهای دوطرفه
-
وزن کمتر نسبت به برخی انواع دیگر مانند IPB
-
سهولت در اتصالات جوشی یا پیچی
2.4 کاربردهای تیرآهن IPE
-
اسکلت فلزی ساختمانهای مسکونی
-
ساخت تیرهای فرعی در سقفها
-
استفاده در قابهای ساده یا نیمهصلب
-
سقفهای کامپوزیت
بخش سوم: تیرآهن INP چیست؟
3.1 تعریف تیرآهن INP
INP مخفف «I Normal Profile» است و به عنوان تیرآهن نوع چین یا روسی نیز شناخته میشود. این تیرآهن دارای بالهایی با ضخامت متغیر است، بهطوری که ضخامت بال از جان به سمت لبه کاهش مییابد.
3.2 ویژگیهای فنی تیرآهن INP
-
بالها شیبدار بوده و به سمت بیرون نازکتر میشوند. تیرآهن IPE، INP و IPB چیست؟ تفاوتها و مصارف
-
مطابق استاندارد DIN 1025-1 آلمان طراحی میشود.تیرآهن IPE، INP و IPB چیست؟ تفاوتها و مصارف
-
در ساختار، حالت مخروطی یا شیبدار در بالها دیده میشود.تیرآهن IPE، INP و IPB چیست؟ تفاوتها و مصارف
3.3 مزایا
-
قیمت اقتصادیتر نسبت به IPE
-
وزن سبکتر در مقاطع مشابه
-
تولید داخلی گستردهتر در ایران
3.4 کاربردهای تیرآهن INP
-
ساختمانهای سبک و کمارتفاع
-
پروژههای موقتی یا کمهزینه
-
سازههایی با دهانه کوتاه و بار سبک
-
پوشش سولههای کوچک و خرپاهای سبک
بخش چهارم: تیرآهن IPB چیست؟
4.1 تعریف تیرآهن IPB تیرآهن IPE، INP و IPB چیست؟ تفاوتها و مصارف
IPB یا H-Beam یا تیرآهن عریض، نوعی تیرآهن با بالهای بسیار پهنتر نسبت به IPE و INP است. شکل آن شبیه حرف H انگلیسی است.
4.2 ویژگیهای فنی تیرآهن IPB
-
عرض بال تقریباً برابر با ارتفاع جان است.
-
دارای دو زیرمجموعه IPB و IPBv (سنگینتر و مقاومتر)
-
دارای ظرفیت باربری بسیار بالا
4.3 مزایا
-
توان تحمل بارهای سنگینتر تیرآهن IPE، INP و IPB چیست؟ تفاوتها و مصارف
-
مقاومت بیشتر در برابر خمش و پیچش
-
مناسب برای استفاده در سازههای عظیم
4.4 کاربردهای تیرآهن IPB تیرآهن IPE، INP و IPB چیست؟ تفاوتها و مصارف
-
ساختمانهای صنعتی بزرگ مانند کارخانهها و نیروگاهها
-
سولههای سنگین
-
اسکلتهای با دهانه بسیار بلند
-
پایه جرثقیلها، پلهای فلزی و ستونهای عظیم
بخش پنجم: جدول مقایسهای بین IPE، INP و IPB تیرآهن IPE، INP و IPB چیست؟ تفاوتها و مصارف
| ویژگیها | IPE | INP | IPB |
|---|---|---|---|
| استاندارد تولید | DIN 1025 | DIN 1025-1 | DIN 1025-2 |
| شکل ظاهری | I با بال موازی | I با بال مایل | H با بال عریض |
| ضخامت بال | یکنواخت | متغیر (کاهشی) | یکنواخت اما پهنتر |
| کاربرد | ساختمانهای معمولی | سازههای سبک | سازههای سنگین و صنعتی |
| قیمت | متوسط | اقتصادی | گرانتر |
| مقاومت خمشی | متوسط | کمتر | بسیار بالا |
بخش ششم: فاکتورهای انتخاب تیرآهن مناسب تیرآهن IPE، INP و IPB چیست؟ تفاوتها و مصارف
6.1 وزن سازه
-
در پروژههایی که کنترل وزن اهمیت دارد (مانند برجها یا پلهای معلق)، IPE گزینه بهتری است.
6.2 نوع بارگذاری تیرآهن IPE، INP و IPB چیست؟ تفاوتها و مصارف
-
برای بارهای متمرکز یا سنگین، IPB مناسبتر است.تیرآهن IPE، INP و IPB چیست؟ تفاوتها و مصارف
-
برای بارهای یکنواخت با ارتفاع کم، INP اقتصادیتر خواهد بود.
6.3 قیمت و بودجه پروژه
-
در پروژههای کمهزینه، INP به دلیل قیمت پایینتر توصیه میشود.
-
در پروژههای خاص صنعتی، IPB با وجود قیمت بالاتر عملکرد بهتری ارائه میدهد.
6.4 شرایط نصب و مونتاژ
-
تیرآهنهای IPE به دلیل شکل استاندارد، اتصال آسانتری دارند.
-
IPB به دلیل ضخامت بالتر نیاز به تجهیزات جوشکاری قدرتمندتری دارد.
بخش هفتم: تاثیر تیرآهن بر ایمنی سازه تیرآهن IPE، INP و IPB چیست؟ تفاوتها و مصارف
استفاده از تیرآهن مناسب نهتنها باعث صرفهجویی در هزینهها میشود بلکه نقش اساسی در تضمین ایمنی سازه در برابر زلزله، باد و بارهای ناگهانی ایفا میکند.
-
IPE: عملکرد قابل قبول در ساختمانهای مسکونی با طبقات محدود تیرآهن IPE، INP و IPB چیست؟ تفاوتها و مصارف
-
INP: گزینهای برای اسکلتهای سبک و اقتصادی تیرآهن IPE، INP و IPB چیست؟ تفاوتها و مصارف
-
IPB: انتخاب حرفهای برای سازههای خاص با نیاز باربری بالا
نتیجهگیری تیرآهن IPE، INP و IPB چیست؟ تفاوتها و مصارف
انتخاب صحیح بین تیرآهن IPE، INP و IPB، مستلزم شناخت دقیق مشخصات فنی، قابلیتها، معایب و مصارف هر نوع تیرآهن است. این سه نوع، هر کدام در شرایط خاصی میتوانند به بهترین شکل عملکرد داشته باشند. مهندسان و طراحان سازه باید با در نظر گرفتن معیارهایی مانند بارگذاری، نوع پروژه، بودجه، و شرایط محیطی، مناسبترین گزینه را انتخاب کنند.
بخش هشتم: نحوه شناسایی تیرآهن IPE، INP و IPB در بازار
8.1 بررسی ظاهری
در نگاه اول، تفاوت در شکل بالها و اندازه آنها به خوبی مشخص میکند که تیرآهن از کدام نوع است:تیرآهن IPE، INP و IPB چیست؟ تفاوتها و مصارف
-
IPE: بالها موازی و ضخامت آنها ثابت است.تیرآهن IPE، INP و IPB چیست؟ تفاوتها و مصارف
-
INP: بالها شیبدارند و به سمت بیرون نازکتر میشوند.تیرآهن IPE، INP و IPB چیست؟ تفاوتها و مصارف
-
IPB: بالها عریض و برابر با ارتفاع تیرآهن هستند.
8.2 کدگذاری و علامتگذاری تیرآهن IPE، INP و IPB چیست؟ تفاوتها و مصارف
کارخانجات تولیدکننده تیرآهن، مشخصات مقطع را روی آن درج میکنند. بهعنوان مثال:تیرآهن IPE، INP و IPB چیست؟ تفاوتها و مصارف
-
IPE 180 یعنی تیرآهن نوع IPE با ارتفاع ۱۸۰ میلیمتر تیرآهن IPE، INP و IPB چیست؟ تفاوتها و مصارف
-
INP 220 یعنی تیرآهن نوع INP با ارتفاع ۲۲۰ میلیمتر
-
IPB 300 یعنی تیرآهن H شکل با ارتفاع ۳۰۰ میلیمتر
8.3 بررسی از طریق جدول اشتال تیرآهن IPE، INP و IPB چیست؟ تفاوتها و مصارف
جدول اشتال منبعی معتبر برای مشاهده ابعاد دقیق، سطح مقطع، ممان اینرسی، شعاع ژیراسیون و سایر پارامترهای فنی تیرآهنهاست. این جدول توسط مهندسان طراح برای مقایسه و انتخاب مقاطع مناسب استفاده میشود.
بخش نهم: توصیههای فنی برای مهندسان و سازندگان تیرآهن IPE، INP و IPB چیست؟ تفاوتها و مصارف
9.1 در نظر گرفتن بار مرده و زنده تیرآهن IPE، INP و IPB چیست؟ تفاوتها و مصارف
-
تیرآهن IPB برای پروژههایی با بار زنده زیاد مثل انبارها، سالنهای تولید و پارکینگها مناسبتر است.تیرآهن IPE، INP و IPB چیست؟ تفاوتها و مصارف
-
تیرآهن IPE در ساختمانهای مسکونی کاربردیتر است.تیرآهن IPE، INP و IPB چیست؟ تفاوتها و مصارف
-
تیرآهن INP در سازههای سبک مانند سولههای کشاورزی یا کارگاههای موقت توصیه میشود.
9.2 رعایت آییننامهها و استانداردها
در طراحی و اجرای سازههای فلزی، استفاده از آییننامههایی نظیر مبحث دهم مقررات ملی ساختمان، AISC و Eurocode الزامی است. این آییننامهها ضوابط استفاده از تیرآهن را بر اساس بارگذاری، طول دهانه، شکل سازه و نوع اتصالات تعیین میکنند.
9.3 نکات اجرایی در برش و نصب تیرآهن IPE، INP و IPB چیست؟ تفاوتها و مصارف
-
تیرآهنها باید با دستگاههای برش دقیق برش خورده و درزهای جوش به درستی آمادهسازی شوند.تیرآهن IPE، INP و IPB چیست؟ تفاوتها و مصارف
-
در زمان استفاده از تیرآهن IPB به دلیل ضخامت و حجم بالاتر، جوشکاری باید با جریان بالاتر و مهارت بیشتر انجام شود.تیرآهن IPE، INP و IPB چیست؟ تفاوتها و مصارف
-
برای نصب سریعتر تیرآهن IPE در سقفهای تیرچهبلوک یا کامپوزیت، استفاده از نبشیهای نشیمن یا تقویتی در انتهای تیر پیشنهاد میشود.
بخش دهم: تفاوت تیرآهنها در قیمت و تأثیر بر هزینه پروژه
10.1 قیمت واحد هر نوع تیرآهن
-
INP: معمولاً ارزانترین نوع است.
-
IPE: دارای قیمت میانرده است و بسته به کشور تولیدکننده (ایران، چین، روسیه یا اروپا) متغیر است.تیرآهن IPE، INP و IPB چیست؟ تفاوتها و مصارف
-
IPB: بالاترین قیمت را دارد و بهویژه در سایزهای بزرگتر هزینهبرتر است.تیرآهن IPE، INP و IPB چیست؟ تفاوتها و مصارف
10.2 تأثیر بر برآورد پروژه تیرآهن IPE، INP و IPB چیست؟ تفاوتها و مصارف
انتخاب صحیح تیرآهن میتواند منجر به کاهش یا افزایش چشمگیر در هزینه کلی پروژه شود. مهندسان حرفهای با استفاده از نرمافزارهای طراحی مانند ETABS یا SAP2000، مقاطع مناسب را با بهینهترین وزن ممکن انتخاب میکنند.
بخش یازدهم: جایگزینهای مدرن برای تیرآهنهای سنتی تیرآهن IPE، INP و IPB چیست؟ تفاوتها و مصارف
در برخی از پروژههای نوین، استفاده از تیرآهن ممکن است با مقاطع کامپوزیتی، تیرورقها یا سازههای پیشساخته فولادی جایگزین شود.
11.1 تیرورقها تیرآهن IPE، INP و IPB چیست؟ تفاوتها و مصارف
-
برای دهانههای بسیار بلند که تیرآهنهای معمولی جوابگو نیستند، از تیرورق استفاده میشود. تیرآهن IPE، INP و IPB چیست؟ تفاوتها و مصارف
-
در این تیرها، جان و بال از ورقهای فولادی برشخورده و جوش دادهشده ساخته میشوند.
11.2 سازههای کامپوزیتی تیرآهن IPE، INP و IPB چیست؟ تفاوتها و مصارف
-
ترکیب فولاد و بتن باعث ایجاد مقاومت بالاتر در برابر زلزله و خمش میشود.تیرآهن IPE، INP و IPB چیست؟ تفاوتها و مصارف
-
تیرآهنهای IPE در سقفهای کامپوزیتی معمولاً با گلمیخ و بتن درگیر میشوند.
بخش دوازدهم: آینده استفاده از تیرآهن در صنعت ساختوساز تیرآهن IPE، INP و IPB چیست؟ تفاوتها و مصارف
با پیشرفت فناوری و ورود نرمافزارهای طراحی پیشرفته، استفاده از تیرآهن در پروژهها همچنان ادامه دارد ولی در قالبی مدرنتر، اقتصادیتر و دقیقتر.تیرآهن IPE، INP و IPB چیست؟ تفاوتها و مصارف
12.1 استفاده در BIM (مدلسازی اطلاعات ساختمان)
-
در پروژههای مبتنی بر BIM، مقاطع تیرآهن در مدل سهبعدی کاملاً تعریف میشوند.تیرآهن IPE، INP و IPB چیست؟ تفاوتها و مصارف
-
این تکنولوژی کمک میکند تا تداخلها، ابعاد نادرست یا تلفات مصالح به حداقل برسد.تیرآهن IPE، INP و IPB چیست؟ تفاوتها و مصارف
12.2 استانداردسازی تولید داخلی تیرآهن IPE، INP و IPB چیست؟ تفاوتها و مصارف
-
کارخانههای ایرانی مانند ذوبآهن اصفهان، فولاد یزد، جهان فولاد غرب و ناب تبریز در حال ارتقای کیفیت تولید تیرآهنها مطابق با استانداردهای بینالمللی هستند.تیرآهن IPE، INP و IPB چیست؟ تفاوتها و مصارف
-
این امر موجب افزایش سهم تیرآهنهای داخلی در بازار و کاهش وابستگی به واردات خواهد شد.تیرآهن IPE، INP و IPB چیست؟ تفاوتها و مصارف
نتیجهگیری نهایی تیرآهن IPE، INP و IPB چیست؟ تفاوتها و مصارف
تیرآهنها ستون فقرات سازههای فولادی هستند و انتخاب نوع مناسب آنها نهتنها ایمنی بلکه اقتصاد پروژه را نیز تضمین میکند. انتخاب بین IPE، INP و IPB باید بر اساس عوامل فنی، اقتصادی، اجرایی و نوع کاربرد انجام شود.
| نوع تیرآهن | مناسب برای | مزیت اصلی | محدودیت |
|---|---|---|---|
| IPE | ساختمانهای معمولی | وزن متعادل، کاربرد رایج | محدودیت در دهانههای بزرگ |
| INP | سازههای سبک | قیمت پایین، تولید داخلی | مقاومت خمشی کمتر |
| IPB | سازههای صنعتی | تحمل بار زیاد، عملکرد فوقالعاده | قیمت بالا، وزن سنگین |
با شناخت دقیق از ویژگیهای هر نوع تیرآهن، میتوان پروژهای امن، مستحکم و اقتصادی را پایهگذاری کرد.
-
-
-
ویراستار فنی:مهندس ابتیاعی
