جدول تحمل بار تیرآهن؛ راهنمای جامع انتخاب سایز، محاسبه باربری و کاربردها وقتی صحبت از طراحی سازه، خرید مقاطع فولادی و انتخاب عضو مناسب برای تحمل بار می‌شود، یکی از مهم‌ترین عباراتی که هم مهندسان و هم خریداران جست‌وجو می‌کنند، جدول تحمل بار تیرآهن است. دلیل این موضوع هم کاملاً روشن است؛ هیچ پروژه‌ای، از...

انتشار در 06 مرداد 1405 1 بازدید 0 دیدگاه

جدول تحمل بار تیرآهن؛ راهنمای جامع انتخاب سایز، محاسبه باربری و کاربردها

وقتی صحبت از طراحی سازه، خرید مقاطع فولادی و انتخاب عضو مناسب برای تحمل بار می‌شود، یکی از مهم‌ترین عباراتی که هم مهندسان و هم خریداران جست‌وجو می‌کنند، جدول تحمل بار تیرآهن است. دلیل این موضوع هم کاملاً روشن است؛ هیچ پروژه‌ای، از ساختمان مسکونی گرفته تا سوله، طبقات صنعتی، انبار، خرپا و سازه‌های فلزی، بدون شناخت درست از ظرفیت باربری تیرآهن به نتیجه مطلوب نمی‌رسد. اگر انتخاب تیرآهن فقط براساس حدس، تجربه محدود یا قیمت انجام شود، ممکن است سازه با مشکلاتی مثل خیز بیش از حد، لرزش، اضافه‌هزینه، افزایش وزن مرده و حتی کاهش ایمنی روبه‌رو شود.

در بازار آهن، بسیاری از خریداران هنگام مراجعه به صفحه تیرآهن فقط به سایز تیر و قیمت آن توجه می‌کنند، در حالی که موضوع اصلی، تطابق آن سایز با شرایط واقعی پروژه است. جدول تحمل بار تیرآهن دقیقاً برای همین استفاده می‌شود؛ یعنی ابزاری برای درک بهتر این‌که هر تیرآهن در چه دهانه‌ای، با چه نوع بارگذاری و تحت چه شرایطی می‌تواند عملکرد مناسبی داشته باشد.

در این مقاله تلاش می‌کنیم جدول تحمل بار تیرآهن را به زبان ساده اما فنی بررسی کنیم. ابتدا توضیح می‌دهیم که این جدول دقیقاً چیست، چه پارامترهایی در آن تأثیر دارند، چگونه باید آن را خواند و چرا صرف دیدن یک عدد در جدول، برای تصمیم‌گیری کافی نیست. سپس انواع تیرآهن، تأثیر دهانه، نوع تکیه‌گاه، بار متمرکز و بار گسترده را بررسی می‌کنیم و در ادامه چند جدول آموزشی و تقریبی هم ارائه می‌دهیم تا دید بهتری نسبت به ظرفیت باربری انواع تیرآهن داشته باشی.

اگر در حال بررسی قیمت و مشخصات مقاطع فولادی هستی، می‌توانی از طریق رادمان آهن محصولات مختلف را ببینی و برای مقاطع مرتبط مثل ورق، نبشی، ناودانی، پروفیل و میلگرد هم اطلاعات لازم را دریافت کنی.

هشدار فنی: اعداد و جدول‌های این مقاله جنبه آموزشی و تقریبی دارند و جایگزین طراحی سازه، دفترچه محاسبات و نظر مهندس محاسب نیستند. برای اجرای واقعی، همیشه باید نقشه و محاسبات نهایی توسط متخصص انجام شود.

جدول تحمل بار تیرآهن چیست؟

جدول تحمل بار تیرآهن جدولی است که به‌صورت تقریبی یا مهندسی نشان می‌دهد یک تیرآهن با ابعاد و مشخصات معین، در یک شرایط بارگذاری خاص، چه میزان بار را می‌تواند تحمل کند. این جدول معمولاً بر پایه ویژگی‌های هندسی مقطع، جنس فولاد، طول دهانه، نوع تکیه‌گاه و ضوابط کنترل مقاومت و خیز تنظیم می‌شود.

به‌بیان ساده، وقتی از جدول تحمل بار تیرآهن صحبت می‌کنیم، در واقع می‌خواهیم بدانیم:

یک تیرآهن 14 یا 18 یا 20 برای چه دهانه‌ای مناسب است؟
در برابر بار گسترده یکنواخت چه عملکردی دارد؟
آیا برای سقف، شاه‌تیر، تیر فرعی یا قاب اصلی مناسب است؟
در چه شرایطی باید از تیرآهن هاش به‌جای IPE استفاده کرد؟
رابطه بین وزن تیرآهن و تحمل بار آن چیست؟

در پروژه‌های اجرایی، جدول تحمل بار تیرآهن معمولاً از روی داده‌های فنی مثل ممان اینرسی، مدول مقطع، شعاع ژیراسیون، ضخامت جان و بال و مشخصات فولاد تفسیر می‌شود. بنابراین فقط نگاه کردن به سایز تیر بدون توجه به این پارامترها کافی نیست.

چرا جدول تحمل بار تیرآهن اهمیت زیادی دارد؟

اهمیت جدول تحمل بار تیرآهن فقط در یک عدد خلاصه نمی‌شود. این جدول در چند تصمیم کلیدی پروژه نقش مستقیم دارد:

1) جلوگیری از انتخاب تیرآهن ضعیف

اگر ظرفیت واقعی عضو کمتر از بار وارد بر آن باشد، تیر دچار تنش زیاد، خیز نامطلوب یا حتی ناپایداری می‌شود. در نتیجه، دانستن جدول تحمل بار تیرآهن به انتخاب درست کمک می‌کند.

2) جلوگیری از خرید تیرآهن بیش از نیاز

خیلی وقت‌ها برای اطمینان، سایز مقطع بیش از حد واقعی انتخاب می‌شود. این کار هم هزینه خرید را بالا می‌برد و هم وزن سازه را زیاد می‌کند. درک درست جدول تحمل بار تیرآهن باعث بهینه‌سازی مصرف فولاد می‌شود.

3) کنترل دهانه و نوع کاربرد

ممکن است یک تیرآهن برای دهانه 3 متر عالی باشد، اما برای دهانه 6 متر اصلاً انتخاب مناسبی نباشد. بنابراین جدول تحمل بار تیرآهن همیشه باید در کنار طول دهانه دیده شود.

4) هماهنگی با سایر مقاطع

در یک سازه فولادی، تیرآهن به‌تنهایی عمل نمی‌کند. بسته به جزئیات پروژه، ممکن است در کنار نبشی، ناودانی، پروفیل یا ورق استفاده شود. اگر ظرفیت تیر اصلی درست انتخاب نشود، کل سیستم دچار عدم تعادل می‌شود.

5) تأثیر مستقیم بر هزینه تمام‌شده

در خرید آهن‌آلات، انتخاب مقطع مناسب فقط مسئله فنی نیست؛ مسئله اقتصادی هم هست. شناخت جدول تحمل بار تیرآهن باعث می‌شود بین ایمنی و هزینه، یک انتخاب منطقی داشته باشی.

عوامل مؤثر بر جدول تحمل بار تیرآهن

درک جدول تحمل بار تیرآهن بدون شناخت عوامل مؤثر بر باربری، ناقص است. ظرفیت یک تیرآهن فقط به اسم یا سایز آن بستگی ندارد. مهم‌ترین عوامل عبارت‌اند از:

1) نوع مقطع تیرآهن

همه تیرآهن‌ها رفتار یکسانی ندارند. تیرآهن IPE، INP، IPB یا هاش، هریک شکل هندسی متفاوتی دارند و همین تفاوت، روی جدول تحمل بار تیرآهن اثر مستقیم می‌گذارد. برای مثال، تیرآهن هاش به‌دلیل بال‌های پهن‌تر، در بسیاری از کاربردها ظرفیت بیشتری نسبت به IPE هم‌ارتفاع نشان می‌دهد.

2) ارتفاع تیرآهن

هرچه ارتفاع مقطع بیشتر باشد، معمولاً ممان اینرسی و مدول مقطع افزایش پیدا می‌کند و این یعنی مقاومت بیشتر در برابر خمش. به همین دلیل، در جدول تحمل بار تیرآهن معمولاً با افزایش سایز، ظرفیت باربری هم بالا می‌رود.

3) ضخامت جان و بال

تیرآهن فقط با ارتفاع تعریف نمی‌شود. ضخامت جان و بال هم تعیین‌کننده است. اگر دو مقطع ارتفاع نزدیک داشته باشند اما ضخامت متفاوتی داشته باشند، نتایج جدول تحمل بار تیرآهن آن‌ها می‌تواند کاملاً متفاوت باشد.

4) طول دهانه

دهانه یکی از تعیین‌کننده‌ترین پارامترها در جدول تحمل بار تیرآهن است. حتی یک تیرآهن نسبتاً قوی، اگر در دهانه بلند قرار بگیرد، ممکن است از نظر خیز یا تنش پاسخگو نباشد. در عمل، با افزایش طول دهانه، ظرفیت بار مجاز به‌شدت کاهش پیدا می‌کند.

5) نوع بارگذاری

بارگذاری می‌تواند به شکل‌های مختلفی اعمال شود:

بار گسترده یکنواخت
بار متمرکز در وسط دهانه
چند بار متمرکز
بار دینامیکی
بار ضربه‌ای
بار ناشی از ماشین‌آلات

در جدول تحمل بار تیرآهن، نوع بارگذاری اهمیت زیادی دارد، چون رفتار تیر در برابر بار متمرکز با بار گسترده یکسان نیست.

6) نوع تکیه‌گاه

یک تیر دوسر مفصل، یک تیر گیردار یا یک تیر نیمه‌گیردار ظرفیت یکسانی ندارند. بنابراین وقتی جدول تحمل بار تیرآهن را می‌خوانی، باید ببینی فرض طراح درباره تکیه‌گاه چه بوده است.

7) جنس فولاد

فولاد ST37، ST44 یا ST52 خواص مکانیکی متفاوتی دارند. اگر جنس فولاد تغییر کند، نتایج جدول تحمل بار تیرآهن هم تغییر می‌کند. البته در بسیاری از پروژه‌های ساختمانی، کنترل خیز گاهی حتی قبل از کنترل مقاومت، تعیین‌کننده می‌شود.

8) مهاربندی جانبی

در دهانه‌های بلند، عدم مهاربندی مناسب می‌تواند خطر کمانش جانبی-پیچشی را افزایش دهد. بنابراین جدول تحمل بار تیرآهن فقط در صورتی معتبر است که فرض مهاربندی با شرایط پروژه تطبیق داشته باشد.

9) شرایط محیطی

رطوبت، خوردگی، آتش‌سوزی، قرارگیری در محیط شیمیایی یا کاهش ضخامت در طول زمان، همگی می‌توانند ظرفیت مؤثر تیر را کم کنند. بنابراین جدول تحمل بار تیرآهن باید همراه با شرایط بهره‌برداری بررسی شود.

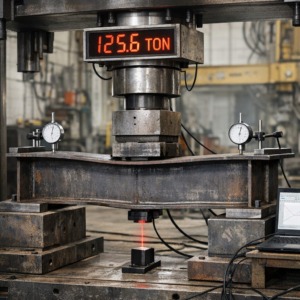

10) معیار کنترل خیز

گاهی یک تیر از نظر مقاومت مشکلی ندارد، اما خیز آن بیش از حد مجاز است. در بسیاری از کاربردهای ساختمانی، خیز مجاز اهمیت بسیار زیادی دارد. به همین علت، اعداد موجود در جدول تحمل بار تیرآهن ممکن است براساس کنترل خیز محدود شده باشند، نه صرفاً مقاومت نهایی.

انواع تیرآهن و نقش آن‌ها در جدول تحمل بار تیرآهن

وقتی به بازار مراجعه می‌کنی یا در صفحه تیرآهن مدل‌های مختلف را بررسی می‌کنی، با چند خانواده اصلی مواجه می‌شوی. برای استفاده درست از جدول تحمل بار تیرآهن شناخت این دسته‌بندی ضروری است.

تیرآهن IPE

تیرآهن IPE یکی از رایج‌ترین مقاطع در ایران است. این نوع تیرآهن دارای بال‌هایی با ضخامت تقریباً یکنواخت است و در ساختمان‌سازی کاربرد زیادی دارد. بیشتر جست‌وجوهای مربوط به جدول تحمل بار تیرآهن در بازار ایران درباره همین سری انجام می‌شود.

ویژگی‌های اصلی:

پرکاربرد در اسکلت فلزی
مناسب برای تیرهای فرعی و اصلی در بسیاری از پروژه‌ها
دسترسی آسان در بازار
قابلیت مقایسه بهتر با جدول اشتال

تیرآهن INP

در تیرآهن INP ضخامت بال از لبه به سمت جان تغییر می‌کند. این مقطع در برخی پروژه‌ها استفاده می‌شود اما در بازار ایران به‌اندازه IPE رایج نیست. هنگام بررسی جدول تحمل بار تیرآهن باید حتماً دقت کرد که داده‌ها مربوط به کدام استاندارد مقطع هستند.

تیرآهن IPB یا هاش

هاش سبک و سنگین در بسیاری از پروژه‌های صنعتی و دهانه‌های بزرگ انتخاب مهمی هستند. بال پهن‌تر این تیرها باعث می‌شود در شرایط مشخص، نتایج جدول تحمل بار تیرآهن برای آن‌ها بهتر از تیرآهن‌های معمولی باشد. به همین دلیل در ستون‌ها، شاه‌تیرها و اعضای باربر قوی‌تر، انتخاب متداولی هستند.

تیرآهن لانه زنبوری

این نوع تیر با برش و تقویت جان ساخته می‌شود و ارتفاع مؤثر آن افزایش پیدا می‌کند. با این حال، استفاده از آن نیاز به بررسی دقیق دارد. در بعضی کاربردها ممکن است مزیت‌هایی در وزن و عبور تأسیسات داشته باشد، اما استفاده از جدول تحمل بار تیرآهن برای این مقطع باید با دقت بسیار بیشتری انجام شود، چون رفتار آن با تیر نورد شده ساده کاملاً یکسان نیست.

جدول تحمل بار تیرآهن چگونه خوانده می‌شود؟

خیلی از افراد جدول را می‌بینند، اما روش تفسیر آن را نمی‌دانند. برای استفاده درست از جدول تحمل بار تیرآهن باید با ستون‌های رایج آن آشنا باشی.

ستون سایز یا شماره تیرآهن

مثلاً IPE14، IPE16، IPE18 و غیره. این شماره معمولاً بیانگر ارتفاع تقریبی تیر به سانتی‌متر است.

وزن هر متر

وزن هر متر یکی از اطلاعات مهم خرید و طراحی است. این عدد هم بر قیمت و هم بر رفتار کلی سازه تأثیر دارد، اما به‌تنهایی جای جدول تحمل بار تیرآهن را نمی‌گیرد.

سطح مقطع

این پارامتر نشان می‌دهد چه میزان فولاد در مقطع وجود دارد. هرچه سطح مقطع بالاتر باشد، ظرفیت کششی و فشاری بالقوه بیشتر می‌شود.

ممان اینرسی

یکی از کلیدی‌ترین پارامترها در جدول تحمل بار تیرآهن است. ممان اینرسی هرچه بیشتر باشد، مقاومت تیر در برابر خمش و خیز بهتر خواهد بود.

مدول مقطع

این پارامتر رابطه مستقیمی با تنش خمشی دارد و در تعیین ظرفیت خمشی نقش اصلی ایفا می‌کند.

دهانه مجاز یا اقتصادی

برخی جدول‌ها برای هر سایز، دهانه مناسب را هم نشان می‌دهند. این موضوع به انتخاب سریع‌تر کمک می‌کند، ولی همچنان باید با بار واقعی پروژه تطبیق داده شود.

بار مجاز

در بعضی جداول، بار مجاز به‌صورت کیلوگرم بر متر، تن بر متر یا کیلو نیوتن بر متر نوشته می‌شود. در این بخش باید به فرض‌های جدول دقت زیادی داشته باشی.

تفاوت جدول وزن با جدول تحمل بار تیرآهن

یکی از اشتباهات رایج این است که افراد جدول وزن تیرآهن را با جدول تحمل بار تیرآهن یکی می‌دانند. در حالی که این دو جدول کاربردهای متفاوتی دارند.

جدول وزن تیرآهن چه می‌گوید؟

وزن هر متر
وزن شاخه
ابعاد هندسی
سطح مقطع

جدول تحمل بار تیرآهن چه می‌گوید؟

ظرفیت تقریبی باربری
دهانه مناسب
رفتار مقطع در بارگذاری مشخص
محدودیت‌های اجرایی و بهره‌برداری

وزن بیشتر لزوماً به معنی بهترین انتخاب نیست. ممکن است یک تیر سنگین‌تر، از نظر اقتصادی برای پروژه تو مناسب نباشد یا با نوع کاربری سازگار نباشد. بنابراین همیشه باید جدول تحمل بار تیرآهن را کنار جدول وزن تحلیل کرد.

رابطه وزن، مقاومت و خیز در جدول تحمل بار تیرآهن

برای درک علمی‌تر جدول تحمل بار تیرآهن باید سه مفهوم را با هم ببینی:

وزن مقطع
مقاومت خمشی
خیز

یک تیرآهن ممکن است از نظر مقاومت بتواند بار خاصی را تحمل کند، اما خیز آن از حد مجاز عبور کند. در این حالت، استفاده از آن عملاً مناسب نیست. همین‌طور ممکن است تیر خیلی سنگین انتخاب شود و اگرچه ایمنی کافی داشته باشد، اما هزینه خرید و وزن کلی سازه را بی‌دلیل بالا ببرد.

در بسیاری از پروژه‌ها، مهندس محاسب تیر را طوری انتخاب می‌کند که هم از نظر تنش مجاز، هم از نظر خیز و هم از نظر پایداری پاسخگو باشد. بنابراین جدول تحمل بار تیرآهن یک تصویر چندبعدی است، نه فقط یک عدد ساده.

فرمول‌های پایه برای فهم بهتر جدول تحمل بار تیرآهن

اگرچه برای طراحی نهایی باید از نرم‌افزار و آیین‌نامه استفاده شود، اما دانستن چند فرمول پایه کمک می‌کند جدول تحمل بار تیرآهن را بهتر بفهمی.

1) لنگر خمشی حداکثر برای تیر دوسر مفصل با بار گسترده یکنواخت

$M_{ma x} = 8 w L ^{2}$

که در آن:

$w$ : بار گسترده یکنواخت
$L$ : طول دهانه

2) خیز حداکثر برای تیر دوسر مفصل با بار گسترده یکنواخت

$δ_{ma x} = 384 E I 5 w L ^{4}$

که در آن:

$E$ : مدول الاستیسیته فولاد
$I$ : ممان اینرسی مقطع

3) تنش خمشی

$σ = Z M$

که در آن:

$M$ : لنگر خمشی
$Z$ : مدول مقطع

این روابط نشان می‌دهند چرا در جدول تحمل بار تیرآهن با افزایش دهانه، ظرفیت به‌سرعت کاهش پیدا می‌کند. چون لنگر با مربع دهانه و خیز با توان چهارم دهانه رشد می‌کند.

چرا دهانه در جدول تحمل بار تیرآهن این‌قدر مهم است؟

اگر بخواهیم فقط یک عامل را به‌عنوان مهم‌ترین عامل در جدول تحمل بار تیرآهن نام ببریم، آن عامل معمولاً طول دهانه است. بسیاری از خریداران می‌پرسند: «این تیرآهن چند تن بار تحمل می‌کند؟» اما این سؤال بدون دانستن دهانه، نوع تکیه‌گاه و شکل بارگذاری پاسخ دقیقی ندارد.

برای مثال، یک تیر IPE18 ممکن است در دهانه 3 متر عملکرد بسیار خوبی داشته باشد، اما همان تیر در دهانه 6 متر دیگر پاسخگوی همان بار نباشد. بنابراین هرجا صحبت از جدول تحمل بار تیرآهن می‌شود، باید همزمان بپرسی:

دهانه چند متر است؟
بار یکنواخت است یا متمرکز؟
تیر فرعی است یا شاه‌تیر؟
محدودیت خیز چقدر است؟
کف‌سازی، سقف و بار مرده چه مقدار است؟

این نگاه تحلیلی باعث می‌شود از جدول، برداشت اشتباه نداشته باشی.

نمونه آموزشی جدول تحمل بار تیرآهن IPE

توجه: جدول زیر فقط برای آشنایی ذهنی با روند تغییر ظرفیت است. اعداد تقریبی هستند و نباید مبنای اجرای مستقیم قرار بگیرند.

جدول تقریبی بار گسترده یکنواخت در دهانه 4 متر

فرض: تیر دوسر مفصل، مهاربندی مناسب، فولاد ساختمانی متداول، کنترل مقاومت و خیز به‌صورت آموزشی

سایز تیرآهن IPE	وزن تقریبی هر متر (کیلوگرم)	دهانه اقتصادی رایج	بار گسترده یکنواخت تقریبی در دهانه 4 متر (تن/متر)	کاربرد متداول
IPE 12	10.4	2.5 تا 3.5 متر	0.25 تا 0.45	تیر فرعی سبک
IPE 14	12.9	3 تا 4 متر	0.45 تا 0.70	تیر فرعی، نعل درگاه سنگین
IPE 16	15.8	3.5 تا 4.5 متر	0.60 تا 0.95	تیر فرعی و بعضی تیرهای اصلی سبک
IPE 18	18.8	4 تا 5 متر	0.80 تا 1.25	سقف‌های رایج و شاه‌تیر سبک
IPE 20	22.4	4.5 تا 5.5 متر	1.00 تا 1.60	تیر اصلی در پروژه‌های سبک تا متوسط
IPE 22	26.2	5 تا 6 متر	1.30 تا 2.00	تیر اصلی و باربری بالاتر
IPE 24	30.7	5.5 تا 6.5 متر	1.70 تا 2.50	شاه‌تیر، دهانه‌های بزرگ‌تر

این جدول نشان می‌دهد که جدول تحمل بار تیرآهن فقط با بالا رفتن شماره تیر تغییر نمی‌کند، بلکه برای هر سایز، یک محدوده اقتصادی و عملکردی هم وجود دارد.

اثر دهانه بر جدول تحمل بار تیرآهن

برای اینکه بهتر ببینی دهانه چگونه ظرفیت را تغییر می‌دهد، جدول زیر را در نظر بگیر.

فرض: تیر IPE18، بار گسترده یکنواخت، شرایط تکیه‌گاهی ساده، اعداد صرفاً آموزشی

دهانه	بار تقریبی قابل تحمل (تن/متر)
3 متر	1.60 تا 2.20
4 متر	0.80 تا 1.25
5 متر	0.40 تا 0.60
6 متر	0.20 تا 0.35

همین جدول ساده نشان می‌دهد که فهم جدول تحمل بار تیرآهن بدون توجه به دهانه تقریباً بی‌فایده است. بسیاری از خطاهای خرید از همین‌جا شروع می‌شوند؛ یعنی فرد فقط سایز تیرآهن را می‌بیند ولی دهانه را در نظر نمی‌گیرد.

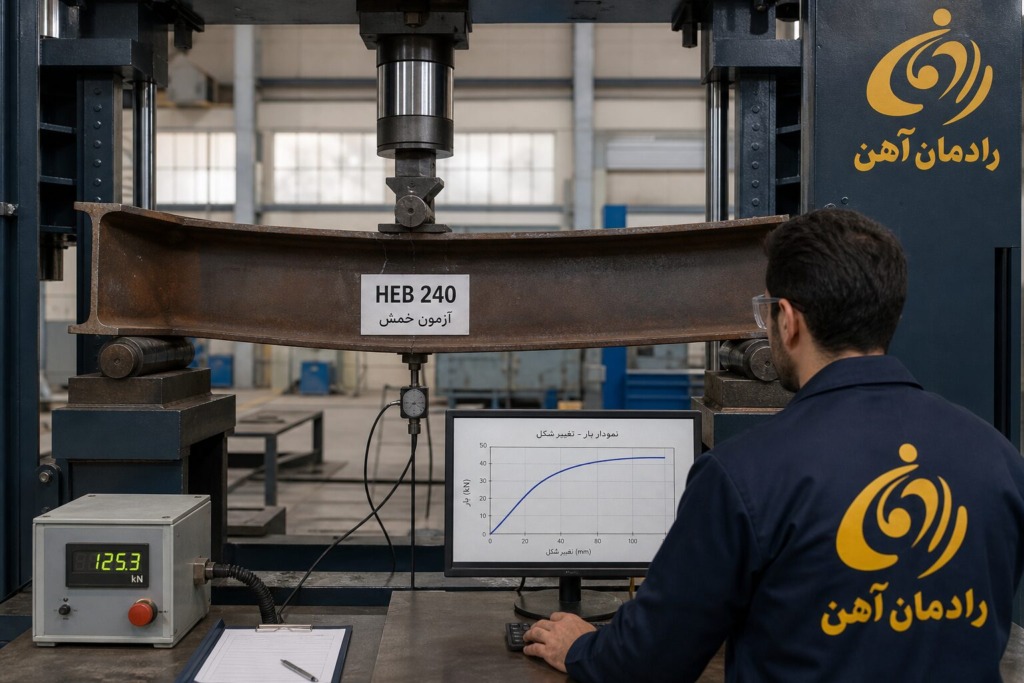

نمونه آموزشی جدول تحمل بار تیرآهن هاش

در بسیاری از پروژه‌ها، به‌خصوص وقتی دهانه یا بار بیشتر است، مهندسان به‌جای IPE از هاش استفاده می‌کنند. دلیل این موضوع در جدول تحمل بار تیرآهن کاملاً مشخص می‌شود.

فرض: شرایط تقریبی مشابه جدول قبل، فقط برای درک نسبی

نوع مقطع	وزن تقریبی هر متر (کیلوگرم)	بار گسترده تقریبی در دهانه 4 متر (تن/متر)	کاربرد متداول
HEA 140	24 تا 26	0.90 تا 1.40	تیر و ستون سبک
HEB 140	33 تا 35	1.20 تا 1.90	تیر اصلی و قاب مقاوم‌تر
HEA 160	30 تا 32	1.40 تا 2.20	شاه‌تیر و ستون
HEB 160	42 تا 45	1.80 تا 2.80	باربری سنگین‌تر

این جدول نشان می‌دهد در جدول تحمل بار تیرآهن همیشه نباید فقط به ارتفاع نگاه کرد؛ شکل هندسی و عرض بال‌ها هم بسیار مهم است.

جدول تحمل بار تیرآهن در پروژه‌های ساختمانی چه کاربردی دارد؟

1) ساختمان‌های مسکونی

در ساختمان مسکونی، جدول تحمل بار تیرآهن برای انتخاب تیرهای فرعی سقف، تیرهای اصلی و گاهی شاه‌تیرها استفاده می‌شود. علاوه بر بار مرده سقف، باید بار زنده، تیغه‌بندی، کف‌سازی و محدودیت خیز هم در نظر گرفته شود.

2) سوله و سازه‌های صنعتی

در سوله‌ها، شرایط بارگذاری می‌تواند پیچیده‌تر باشد؛ از بار باد و برف گرفته تا بار ناشی از جرثقیل سقفی. در چنین پروژه‌هایی جدول تحمل بار تیرآهن باید با دقت بیشتری و در کنار تحلیل سازه بررسی شود.

3) انبارها و طبقات صنعتی

اگر قرار است روی تیرها قفسه، دستگاه یا بار متمرکز سنگین قرار گیرد، صرفاً اتکا به یک جدول عمومی کافی نیست. ولی شناخت جدول تحمل بار تیرآهن به تصمیم اولیه و مقایسه گزینه‌ها کمک زیادی می‌کند.

4) سکوی فلزی و نیم‌طبقه

در ساخت نیم‌طبقه‌های فلزی، انتخاب درست تیر اصلی و فرعی اهمیت زیادی دارد. در اینجا هم جدول تحمل بار تیرآهن برای بررسی اولیه سایزها بسیار کاربردی است.

نقش نوع بارگذاری در جدول تحمل بار تیرآهن

بار گسترده یکنواخت

بیشتر جداول عمومی بر اساس بار گسترده یکنواخت تنظیم می‌شوند. برای سقف‌ها، کف‌ها و بارهای یکنواخت، این حالت در جدول تحمل بار تیرآهن کاربرد زیادی دارد.

بار متمرکز

اگر بار در نقطه‌ای خاص وارد شود، مثل قرار گرفتن دستگاه یا ستون روی تیر، رفتار عضو متفاوت خواهد بود. در این شرایط، خواندن جدول تحمل بار تیرآهن بدون دانستن محل بار می‌تواند اشتباه‌زا باشد.

بار متحرک یا دینامیکی

برای جرثقیل، ماشین‌آلات یا سیستم‌هایی که ارتعاش ایجاد می‌کنند، جداول ساده فقط دید اولیه می‌دهند. در این کاربردها باید کنترل‌های بیشتری انجام شود.

آیا جدول تحمل بار تیرآهن برای همه کارخانه‌ها یکسان است؟

پاسخ کوتاه: نه، لزوماً یکسان نیست.

اگرچه استانداردهای تولید باعث می‌شوند ابعاد کلی مقاطع نزدیک به هم باشد، اما تفاوت‌هایی در وزن واقعی، کیفیت فولاد، تلرانس تولید و استاندارد ساخت وجود دارد. به همین دلیل وقتی جدول تحمل بار تیرآهن را بررسی می‌کنی، باید مشخص باشد داده‌ها مربوط به چه نوع مقطع و چه استانداردی هستند.

از طرف دیگر، هنگام خرید از بازار باید وزن واقعی و اصالت کالا هم بررسی شود. برای همین، علاوه بر مطالعه جدول تحمل بار تیرآهن، بررسی مشخصات محصول در فروشگاه معتبر هم اهمیت زیادی دارد.

ارتباط جدول تحمل بار تیرآهن با مقاطع دیگر

در پروژه‌های واقعی، تیرآهن بخشی از یک سیستم سازه‌ای است. بنابراین بد نیست رابطه آن را با سایر مقاطع هم ببینی.

تیرآهن و ورق

در برخی پروژه‌ها، به‌خصوص برای ساخت تیرورق، تقویت تیر، ساخت اتصالات یا ساخت مقاطع سفارشی، از ورق استفاده می‌شود. اگر تیر نورد شده پاسخگو نباشد، ممکن است مهندس به سراغ تیرورق برود. در این حالت، مفهوم جدول تحمل بار تیرآهن وارد سطح پیشرفته‌تری می‌شود و به تحلیل دقیق‌تر نیاز دارد.

تیرآهن و نبشی

نبشی در اتصالات، نشیمن‌ها، مهاربندی‌های جزئی و فریم‌ها بسیار مهم است. حتی اگر جدول تحمل بار تیرآهن درست انتخاب شده باشد، اتصال نامناسب می‌تواند کارایی سازه را کاهش دهد.

تیرآهن و ناودانی

ناودانی در فریم‌های فرعی، شاسی‌ها، بادبندهای خاص و بعضی اعضای ثانویه به‌کار می‌رود. در بعضی پروژه‌ها، مقایسه اقتصادی بین ناودانی دوبل و تیرآهن هم مطرح می‌شود.

تیرآهن و پروفیل

پروفیل در ساخت قاب‌های سبک، ستون‌های فرعی، در و پنجره صنعتی، شاسی و اجزای جانبی کاربرد دارد. گاهی در پروژه‌های سبک، مقایسه بین پروفیل سنگین و تیرآهن مطرح می‌شود، اما باز هم جدول تحمل بار تیرآهن در اعضای باربر اصلی اهمیت بیشتری دارد.

تیرآهن و میلگرد

در سازه‌های ترکیبی یا بخش‌های بتن‌آرمه، میلگرد نقش مکمل دارد. اگرچه عملکرد میلگرد با تیرآهن متفاوت است، اما در پروژه‌هایی که اسکلت فلزی با اجزای بتنی همراه می‌شود، درک باربری هر عضو ضروری است.

چگونه از جدول تحمل بار تیرآهن برای انتخاب سایز مناسب استفاده کنیم؟

اگر بخواهیم یک روش ساده و عملی برای استفاده از جدول تحمل بار تیرآهن ارائه دهیم، مراحل زیر مفید هستند:

مرحله اول: تعیین نوع کاربری

مشخص کن تیر قرار است در چه بخشی استفاده شود:

تیر فرعی سقف
تیر اصلی
شاه‌تیر
قاب صنعتی
سکوی فلزی

مرحله دوم: تعیین دهانه

فاصله آزاد بین تکیه‌گاه‌ها را مشخص کن. بدون این عدد، جدول تحمل بار تیرآهن عملاً قابل استفاده نیست.

مرحله سوم: برآورد بارها

بار مرده، بار زنده، تجهیزات، تیغه، بار برف و سایر بارهای وارد بر تیر را برآورد کن.

مرحله چهارم: انتخاب چند سایز اولیه

براساس تجربه و جدول‌های اولیه، چند گزینه را در نظر بگیر.

مرحله پنجم: مقایسه با جدول

در این مرحله می‌توانی جدول تحمل بار تیرآهن را برای مقاطع مختلف مقایسه کنی و محدوده مناسب را پیدا کنی.

مرحله ششم: کنترل نهایی توسط مهندس

حتی اگر از جدول به نتیجه خوبی رسیدی، طراحی نهایی باید توسط متخصص تأیید شود.

اشتباهات رایج در استفاده از جدول تحمل بار تیرآهن

بخش مهمی از موفقیت در خرید و اجرا، شناخت خطاهای رایج است. در ادامه، مهم‌ترین اشتباهات مربوط به جدول تحمل بار تیرآهن را می‌بینی.

1) توجه فقط به سایز تیرآهن

خیلی‌ها فکر می‌کنند مثلاً تیرآهن 18 همیشه از تیرآهن 16 بهتر است. در حالی که انتخاب بهتر، به دهانه، بارگذاری و نوع کاربرد بستگی دارد. جدول تحمل بار تیرآهن باید با شرایط واقعی پروژه خوانده شود.

2) نادیده گرفتن خیز

اگر فقط مقاومت را ببینی و خیز را کنترل نکنی، تیر ممکن است از نظر استفاده روزمره مشکل‌ساز شود. درک درست جدول تحمل بار تیرآهن یعنی هم مقاومت و هم خیز را در نظر بگیری.

3) استفاده از جدول عمومی برای پروژه خاص

یک جدول عمومی اینترنتی نمی‌تواند جای محاسبات دقیق پروژه خاص را بگیرد. این موضوع به‌ویژه در دهانه‌های بلند یا بارهای صنعتی اهمیت بیشتری دارد.

4) اشتباه گرفتن بار متمرکز با بار گسترده

اگر بار در نقطه خاصی وارد شود، نباید اعداد مربوط به بار گسترده را مستقیماً استفاده کرد. این یکی از رایج‌ترین برداشت‌های غلط از جدول تحمل بار تیرآهن است.

5) بی‌توجهی به نوع تکیه‌گاه

تیر ساده و گیردار رفتار یکسان ندارند. اگر فرض تکیه‌گاه را اشتباه بگیری، نتیجه جدول تحمل بار تیرآهن هم گمراه‌کننده می‌شود.

6) بی‌توجهی به کیفیت تولید

وزن واقعی، استاندارد کارخانه و کیفیت فولاد روی رفتار نهایی اثر دارند. برای همین، خرید از مرجع مطمئن اهمیت زیادی دارد.

تیرآهن IPE بهتر است یا هاش؟

این سؤال زیاد پرسیده می‌شود، اما پاسخ آن مطلق نیست. جدول تحمل بار تیرآهن برای هر پروژه باید با توجه به هدف نهایی خوانده شود.

زمانی که IPE مناسب‌تر است

پروژه‌های رایج ساختمانی
دسترسی بهتر در بازار
وزن و هزینه کمتر در بعضی کاربردها
تیرهای فرعی و اصلی با دهانه متوسط

زمانی که هاش مناسب‌تر است

نیاز به ظرفیت بیشتر
دهانه‌های بزرگ‌تر
استفاده هم‌زمان در تیر و ستون
سختی بیشتر در بعضی شرایط

پس اگر صرفاً بخواهیم براساس جدول تحمل بار تیرآهن تصمیم بگیریم، هاش معمولاً ظرفیت بالاتری دارد؛ اما از نظر اقتصادی همیشه بهترین انتخاب نیست.

جدول تحمل بار تیرآهن و قیمت؛ کدام مهم‌تر است؟

در خرید حرفه‌ای، پاسخ این است: هر دو.

اگر فقط قیمت را ببینی، ممکن است مقطعی ارزان اما نامناسب بخری. اگر فقط ظرفیت را ببینی، ممکن است مقطع بیش از حد سنگین انتخاب کنی و بودجه پروژه را بالا ببری. بنابراین جدول تحمل بار تیرآهن باید کنار قیمت، وزن، موجودی و هدف پروژه بررسی شود.

برای استعلام قیمت روز و مشاهده گزینه‌های مختلف، بررسی صفحه تیرآهن و سایر دسته‌بندی‌های فولادی در رادمان آهن می‌تواند کمک‌کننده باشد.

چه زمانی باید به‌جای تیرآهن از مقطع دیگری استفاده کرد؟

همیشه پاسخ نهایی، تیرآهن نیست. گاهی شرایط پروژه باعث می‌شود استفاده از مقطع دیگر منطقی‌تر باشد.

اگر عضو فرعی سبک باشد، شاید پروفیل اقتصادی‌تر باشد.
اگر عضو باز با کاربرد خاص بخواهی، ناودانی می‌تواند مناسب باشد.
اگر نیاز به اتصالات و نشیمن داری، نبشی نقش کلیدی دارد.
اگر تقویت یا ساخت تیرورق مدنظر باشد، ورق وارد طراحی می‌شود.
اگر بخش بتن‌آرمه کنار سازه فولادی باشد، میلگرد ضروری است.

اما در اعضای باربر اصلی، جدول تحمل بار تیرآهن همچنان یکی از مهم‌ترین مراجع تصمیم‌گیری اولیه است.

راهنمای خرید تیرآهن براساس جدول تحمل بار تیرآهن

اگر قصد خرید داری، بهتر است این نکات را در نظر بگیری:

1) فقط براساس قیمت خرید نکن

قیمت پایین اگر به انتخاب اشتباه منجر شود، در نهایت هزینه بیشتری ایجاد می‌کند.

2) وزن واقعی را بررسی کن

جدول وزن، فاکتور فروش و مشخصات کارخانه را با هم مقایسه کن.

3) نوع تیرآهن را دقیق مشخص کن

IPE، هاش، سبک، سنگین یا استاندارد خاص را از ابتدا معلوم کن تا تفسیر جدول تحمل بار تیرآهن اشتباه نشود.

4) دهانه و بار را به فروشنده یا کارشناس اعلام کن

وقتی اطلاعات درست بدهی، مشاوره خرید هم دقیق‌تر می‌شود.

5) به موجودی بازار توجه کن

گاهی بهترین گزینه فنی در بازار کمیاب است و لازم است گزینه جایگزین بررسی شود.

نمونه سناریوهای کاربردی برای فهم بهتر جدول تحمل بار تیرآهن

سناریو اول: سقف یک ساختمان مسکونی

فرض کن برای یک ساختمان مسکونی با دهانه 4 متر، به دنبال تیر فرعی مناسب هستی. در اینجا جدول تحمل بار تیرآهن به تو نشان می‌دهد که تیرآهن‌های سری IPE16 یا IPE18 بسته به بار سقف، نوع پوشش و فواصل تیرریزی، می‌توانند در محدوده بررسی قرار بگیرند. اما انتخاب نهایی باید پس از محاسبه بار مرده و زنده انجام شود.

سناریو دوم: نیم‌طبقه انبار

در ساخت نیم‌طبقه، علاوه بر بار کف، ممکن است بار قفسه و بار بهره‌برداری هم زیاد باشد. در چنین حالتی، جدول تحمل بار تیرآهن به‌تنهایی کافی نیست، ولی می‌تواند محدوده مقاطع قابل بررسی را مشخص کند.

سناریو سوم: سازه صنعتی

برای دهانه‌های بالاتر یا بارهای خاص، ممکن است IPE پاسخگو نباشد و هاش یا تیرورق لازم شود. اینجا دقیقاً جایی است که مطالعه جدول تحمل بار تیرآهن در کنار مقایسه با مقاطع دیگر اهمیت پیدا می‌کند.

آیا می‌توان فقط با جدول تحمل بار تیرآهن طراحی کرد؟

خیر. این یکی از مهم‌ترین نکاتی است که باید به کاربر گفته شود. جدول تحمل بار تیرآهن ابزار بسیار خوبی برای تخمین اولیه، مقایسه گزینه‌ها و تصمیم‌گیری مقدماتی است، اما طراحی نهایی به موارد زیر نیاز دارد:

تحلیل دقیق بارها
ترکیب بارها
کنترل خیز
کنترل تنش
کنترل کمانش جانبی پیچشی
طراحی اتصال
ضوابط آیین‌نامه‌ای
شرایط اجرا و بهره‌برداری

بنابراین اگرچه جدول تحمل بار تیرآهن نقطه شروع بسیار مهمی است، ولی پایان کار نیست.

تفاوت تحمل بار تیرآهن در کاربردهای سبک و سنگین

در پروژه‌های سبک، مثلاً سقف‌های ساده یا فریم‌های فرعی، ممکن است یک تیر IPE جوابگو باشد. اما در پروژه‌های سنگین‌تر مثل دهانه‌های بزرگ یا تجهیزات صنعتی، نتایج جدول تحمل بار تیرآهن سریعاً نشان می‌دهد که باید به سراغ مقاطع قوی‌تر رفت.

در واقع، کاربرد سبک و سنگین فقط به مقدار بار مربوط نمی‌شود؛ بلکه به نوع رفتار سازه، حساسیت خیز، لرزش، ایمنی و دوام هم مرتبط است. برای همین، برداشت حرفه‌ای از جدول تحمل بار تیرآهن همیشه همراه با تحلیل شرایط پروژه است.

تأثیر کیفیت اتصال بر عملکرد واقعی تیرآهن

حتی اگر بهترین انتخاب را از روی جدول تحمل بار تیرآهن انجام داده باشی، اگر اتصال‌ها ضعیف باشند، عضو به ظرفیت واقعی خود نمی‌رسد. در سازه‌های فولادی، رفتار اتصال‌ها بسیار تعیین‌کننده است.

در این بخش معمولاً مقاطعی مثل نبشی و ورق در ساخت نشیمن، سخت‌کننده، ورق اتصال و تقویت به‌کار می‌روند. بنابراین تفسیر درست جدول تحمل بار تیرآهن بدون توجه به جزئیات اتصال، کامل نیست.

تأثیر خوردگی و شرایط محیطی بر جدول تحمل بار تیرآهن

اگر سازه در محیط مرطوب، صنعتی یا خورنده قرار داشته باشد، ظرفیت واقعی تیر در طول زمان می‌تواند کاهش یابد. این یعنی جدول تحمل بار تیرآهن باید با نگاه بلندمدت هم بررسی شود.

در چنین شرایطی، عوامل زیر مهم هستند:

نوع پوشش محافظ
شرایط نگهداری
احتمال زنگ‌زدگی
کاهش ضخامت عضو
دفعات تعمیر و بازبینی

پس در پروژه‌های در معرض رطوبت یا شرایط خاص، نباید فقط به عدد خام جدول اکتفا کرد.

سوالات متداول درباره جدول تحمل بار تیرآهن

آیا جدول تحمل بار تیرآهن برای همه دهانه‌ها یکسان است؟

خیر. مهم‌ترین متغیر در جدول تحمل بار تیرآهن طول دهانه است. با افزایش دهانه، ظرفیت باربری مؤثر کاهش پیدا می‌کند.

آیا می‌توان فقط براساس سایز تیرآهن تصمیم گرفت؟

خیر. سایز به‌تنهایی کافی نیست. برای استفاده درست از جدول تحمل بار تیرآهن باید نوع بارگذاری، دهانه، تکیه‌گاه و خیز مجاز هم مشخص باشد.

تفاوت جدول وزن با جدول تحمل بار تیرآهن چیست؟

جدول وزن بیشتر به ابعاد و وزن هر متر می‌پردازد، اما جدول تحمل بار تیرآهن ظرفیت باربری و رفتار مقطع را نشان می‌دهد.

آیا تیرآهن هاش همیشه بهتر از IPE است؟

نه همیشه. هاش در بسیاری از شرایط ظرفیت بالاتری دارد، اما هزینه و نیاز پروژه هم مهم است. انتخاب نهایی با توجه به جدول تحمل بار تیرآهن و شرایط پروژه انجام می‌شود.

آیا تیرآهن سنگین‌تر همیشه بار بیشتری تحمل می‌کند؟

معمولاً رابطه کلی وجود دارد، اما شکل مقطع، دهانه و نوع بارگذاری هم اهمیت دارند. درک جدول تحمل بار تیرآهن یعنی دیدن همه این عوامل کنار هم.

برای دهانه 5 یا 6 متر چه تیرآهنی مناسب است؟

پاسخ دقیق بدون محاسبه بار ممکن نیست. جدول تحمل بار تیرآهن می‌تواند گزینه‌های اولیه بدهد، اما طراحی نهایی باید توسط مهندس انجام شود.

آیا بار متمرکز و بار گسترده در جدول یکی هستند؟

خیر. اعداد مربوط به بار گسترده را نباید برای بار متمرکز به‌صورت مستقیم استفاده کرد. این موضوع یکی از مهم‌ترین نکات در خواندن جدول تحمل بار تیرآهن است.

آیا جدول‌های اینترنتی قابل اعتماد هستند؟

برای برآورد اولیه بله، اما برای اجرا خیر. همیشه باید از جدول معتبر، مشخصات تولیدکننده و تأیید مهندس استفاده شود.

آیا در خرید تیرآهن فقط قیمت مهم است؟

نه. قیمت، وزن، استاندارد، اصالت کالا و تناسب با جدول تحمل بار تیرآهن همه مهم هستند.

آیا می‌توان از مقاطع دیگر به‌جای تیرآهن استفاده کرد؟

در بعضی کاربردها بله. گاهی پروفیل یا ناودانی برای اعضای خاص مناسب‌تر هستند، اما در اعضای اصلی، جدول تحمل بار تیرآهن همچنان مرجع مهمی است.

جمع‌بندی

اگر بخواهیم این موضوع را خیلی خلاصه جمع‌بندی کنیم، باید بگوییم جدول تحمل بار تیرآهن یکی از مهم‌ترین ابزارها برای انتخاب آگاهانه و اقتصادی مقاطع فولادی است. این جدول به تو کمک می‌کند بدانی هر تیرآهن در چه شرایطی، چه عملکردی دارد و چطور باید بین سایز، وزن، قیمت، دهانه و نوع بارگذاری تعادل برقرار کنی.

با این حال، مهم است که بدانی جدول تحمل بار تیرآهن فقط یک نقطه شروع حرفه‌ای است، نه جایگزین طراحی سازه. برای اجرای مطمئن، باید محاسبات نهایی، کنترل خیز، نوع تکیه‌گاه، بارهای واقعی و جزئیات اتصال توسط متخصص بررسی شود.

اگر قصد بررسی محصولات فولادی و انتخاب مقاطع مناسب پروژه را داری، می‌توانی از طریق رادمان آهن دسته‌بندی‌های مختلف مثل تیرآهن، ورق، نبشی، ناودانی، پروفیل و میلگرد را ببینی و برای خرید آگاهانه‌تر اقدام کنی.

نظرتان راجع به این نوشته

دیدگاه کاربران در رابطه با

جدول تحمل بار تیرآهن | راهنمای کامل محاسبه ظرفیت باربری انواع تیرآهن
