حداقل و حداکثر میلگرد ستون؛ راهنمای جامع مهندسی برای طراحی اصولی
مقدمه
ستونها بهعنوان یکی از بنیادیترین عناصر باربر در سازههای بتنی، نقشی تعیینکننده در ایمنی و استحکام کلی ساختمان دارند. به همین دلیل نحوه طراحی، مقدار آرماتورگذاری، حداقل و حداکثر میلگرد ستون و انتخاب مصالح مناسب، از مهمترین بخشهای طراحی سازه است. هرگونه خطا در محاسبه میزان میلگرد یا انتخاب مصالح غیراستاندارد میتواند مقاومت سازه را بهشدت کاهش دهد. این موضوع خصوصاً در مناطق زلزلهخیز ایران اهمیت دوچندان پیدا میکند.
در سالهای اخیر با توسعه ساختوساز شهری، نیاز به تأمین میلگرد و آهنآلات باکیفیت توسط شرکتهایی مانند شرکت رادمان آهن و افزایش تقاضا برای فروش آهن در مشهد و سایر کلانشهرها، اهمیت موضوع را بیشتر کرده است. در چنین شرایطی، مهندسان طراح و ناظران سازه باید بهطور دقیق از قوانین مربوط به حداقل و حداکثر میلگرد ستون اطلاع داشته باشند تا ضمن رعایت ایمنی، از افزایش بیمورد هزینهها نیز جلوگیری کنند.
در این مقاله، با رویکردی کاملاً تخصصی و در عین حال قابلفهم، به بررسی همه نکات کلیدی مربوط به حداقل و حداکثر میلگرد ستون میپردازیم. این متن کاملاً تألیفی بوده و بدون کوچکترین کپیبرداری از سایتهای دیگر تهیه شده است.
فصل اول: نقش ستون در سازه
ستونها بهعنوان اعضای فشاری، وظیفه انتقال بار را از تیرها، سقفها، دیوارها و نهایتاً کل سازه به فونداسیون بر عهده دارند. اما این وظیفه تنها محدود به بارهای ثقلی نیست؛ ستون در برابر نیروهای جانبی ناشی از زلزله و باد نیز باید مقاوم باشد. بنابراین:
1. ستون باید ظرفیت فشاری کافی داشته باشد.
بارهای عمودی زیادی از طبقات به ستون منتقل میشود.
2. ستون باید ظرفیت خمشی و کششی در برابر زلزله داشته باشد.
در اثر زلزله، ستونها دچار خمش میشوند.
3. ستون باید شکلپذیر باشد.
شکلپذیری بهمعنای تغییرشکل بدون شکست ناگهانی است.
تمام این عوامل تنها با استفاده از میلگرد مناسب و مقدار صحیح آن تأمین میشود. بنابراین تعیین حداقل و حداکثر میلگرد ستون، یک الزام مهندسی غیرقابلچشمپوشی است.
فصل دوم: چرا تعیین حداقل و حداکثر میلگرد ستون ضروری است؟
بهطور کلی سه دلیل مهم باعث میشود آییننامهها برای ستونها حداقل و حداکثر میلگرد تعیین کنند:
۱. جلوگیری از شکست ستون
اگر میلگرد کمتر از حد الزام باشد:
-
ستون ضعف فشاری پیدا میکند
-
شکلپذیری کاهش مییابد
-
احتمال شکست برشی و خمشی زیاد میشود
-
در زلزله، ستون اولین عضو آسیبپذیر خواهد بود
این یعنی فروپاشی سازه.
۲. جلوگیری از ازدحام میلگرد
اگر میلگرد بیش از حد باشد:
-
بتنریزی بهدرستی انجام نمیشود
-
کرموشدگی در ستون ایجاد میشود
-
مقاومت فشاری بتن کاهش مییابد
-
ستون نهایی کیفیت مطلوب نخواهد داشت
بنابراین افراط یا تفریط در مقدار میلگرد هر دو خطرناک است.
۳. کنترل هزینههای پروژه
میلگرد با اختلاف، گرانترین بخش سازه بتنی است.
افزایش بدون دلیل میلگرد باعث افزایش هزینهای ناخواسته میشود.
در بازار امروز که رقابت در فروش آهن در مشهد و سایر شهرها زیاد شده، بسیاری از کارفرماها میخواهند هزینهها کنترل شود. بنابراین طراح سازه باید میزان میلگرد را دقیق و علمی تعیین کند.
فصل سوم: حداقل میلگرد ستون چقدر است؟
حداقل میلگرد ستون در آییننامهها (ACI و مبحث ۹) مشخص شده است.
۱. حداقل سطح مقطع میلگرد طولی = 1٪ سطح مقطع ستون
به عبارت دیگر:
مساحت میلگردهای طولی ≥ 0.01 × مساحت مقطع ستون
مثال:
برای ستونی با ابعاد 40×40 سانتیمتر:
مساحت = 1600 سانتیمتر مربع
حداقل میلگرد = 16 سانتیمتر مربع
اگر میلگرد Φ16 انتخاب شود:
مساحت یک میلگرد = 2 سانتیمتر مربع
تعداد میلگرد لازم = 16 ÷ 2 = 8 عدد
بنابراین حداقل ۸ میلگرد ۱۶ برای این ستون لازم است.
۲. حداقل تعداد میلگرد در ستون
طبق آییننامه:
-
ستونهای مستطیلی یا مربعی: ۴ میلگرد طولی
-
ستونهای دایرهای: حداقل 6 میلگرد
اما در عمل، کمتر از 8 میلگرد برای ستونهای متوسط و بلند پیشنهاد نمیشود.
فصل چهارم: حداکثر میلگرد ستون چقدر است؟
۱. حداکثر سطح مقطع میلگرد = 8٪ مساحت ستون
یعنی:
مساحت میلگردهای طولی ≤ 0.08 × مساحت ستون
ولی توجه کنید:
در عمل مهندسین بیش از 4 تا 5 درصد را توصیه نمیکنند
چرا؟
چون:
-
بتنریزی سخت میشود
-
کیفیت بتن کاهش مییابد
-
چسبندگی بتن و میلگرد کم میشود
-
ستون شکلپذیری لازم را از دست میدهد
فصل پنجم: تأثیر نوع میلگرد بر انتخاب مقدار آن
یکی از نکات بسیار مهم، انتخاب نوع میلگرد است.
در بازار ایران، میلگردها معمولاً از نوع:
-
A2
-
A3
-
A4
میباشند.
میلگرد A3 رایجترین نوع در ستونهاست
دلیلش:
-
مقاومت مناسب
-
قابلیت خمپذیری قابلقبول
-
رفتار مناسب در زلزله
اما میلگردهای بیکیفیت یا تقلبی که معمولاً در بازار آزاد دیده میشود، میتوانند طراحی ستون را کاملاً مختل کنند.
اینجاست که انتخاب تأمینکننده معتبر اهمیت دارد.
شرکتهایی مانند شرکت رادمان آهن با ارائه میلگرد استاندارد کارخانهای، ریسک استفاده از محصولات ضعیف را از بین میبرند. این موضوع در پروژههای بزرگ یا پروژههای شهری مثل فروش آهن در مشهد اهمیت بیشتری پیدا میکند زیرا سازههای این شهرها معمولاً چندطبقه و در مناطق لرزهخیز قرار دارند.
فصل ششم: محدودیتهای اجرایی برای تعیین میلگرد ستون
آییننامه علاوه بر حداقل و حداکثر میلگرد، محدودیتهای اجرایی نیز تعیین کرده است.
۱. حداقل فاصله بین میلگردها
فاصله آزاد بین دو میلگرد نباید کمتر باشد از:
قطر میلگرد + 25 میلیمتر
این فاصله کمک میکند:
-
بتن بهراحتی عبور کند
-
کرموشدگی ایجاد نشود
-
ستون یکپارچه باشد
۲. حداکثر فاصله بین میلگردها
فاصله میلگردهای طولی نباید بیشتر از 40 سانتیمتر شود.
۳. قطر مجاز میلگرد
در ستونهای معمولی:
-
میلگرد ۱۲: غالباً مجاز نیست
-
میلگرد ۱۴، ۱۶، ۱۸، ۲۰، ۲۲: قابلقبول
-
میلگردهای ۲۵ و ۲۸: فقط در ستونهای بزرگ و بهشرط رعایت فاصلهها

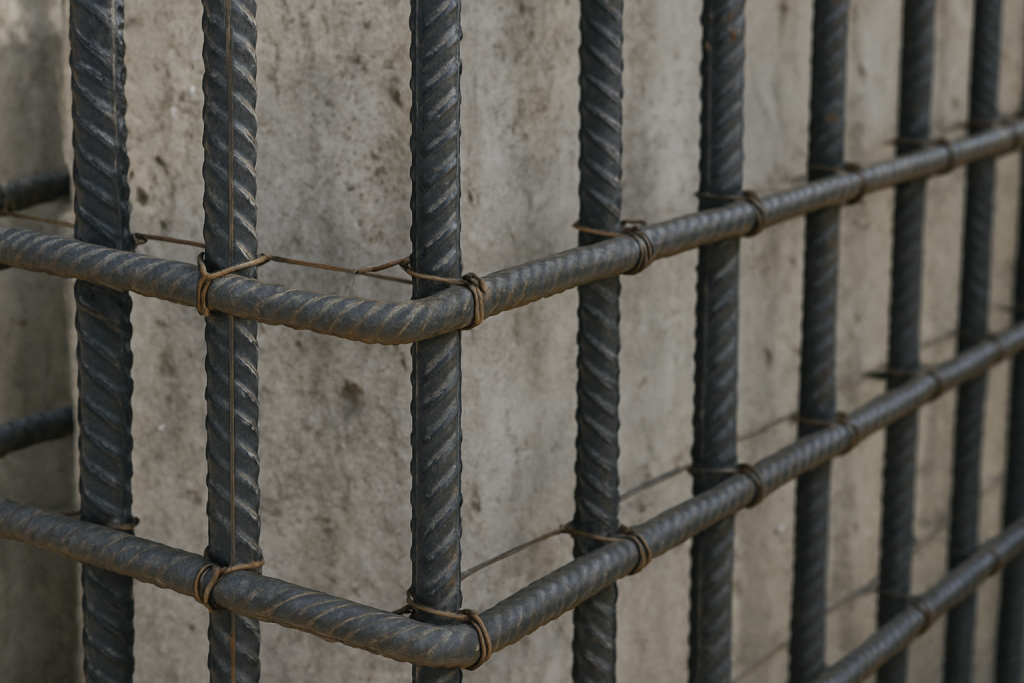

فصل هفتم: نقش خاموت در تعیین حد میلگرد ستون
خاموتها وظیفه دارند:
-
میلگردهای طولی را محکم نگه دارند
-
ستون را در برابر کمانش حفظ کنند
-
مقاومت برشی ستون را بالا ببرند
-
شکلپذیری ستون را افزایش دهند
هرچقدر میلگرد طولی بیشتری استفاده شود، باید خاموتها دقیقتر طراحی شوند.
در مناطق زلزلهخیز:
-
خاموت ۱۳۵ درجه اجباری است
-
فاصله خاموت در ناحیه بحرانی باید بین 10 تا 15 سانتیمتر باشد
فصل هشتم: مشکلات رایج در انتخاب میلگرد ستون
در پروژههای مختلف معمولاً چند اشتباه تکراری رخ میدهد:
۱. استفاده از میلگرد کمتر از حد استاندارد
یکی از خطرناکترین اشتباهات، کاهش تعداد یا قطر میلگرد نسبت به نقشه است. این کار باعث:
-
کاهش مقاومت فشاری و خمشی ستون
-
افزایش احتمال شکست ناگهانی در زلزله
-
کاهش ایمنی کلی سازه
میشود.
انتخاب فروشنده معتبر مانند شرکت رادمان آهن بهویژه در حوزه فروش آهن در مشهد باعث میشود میلگرد استاندارد و با سایز دقیق برای پروژه تهیه شود.
۲. استفاده از میلگرد بیش از حد در ستون
برخی تصور میکنند هر چه میلگرد بیشتر باشد ستون قویتر است، اما واقعیت برعکس است. تراکم بیش از حد میلگرد باعث میشود:
-
بتن بهدرستی بین میلگردها نفوذ نکند
-
حفرههای هوا باقی بماند
-
اتصال بتن و فولاد ضعیف شود
در نتیجه ظرفیت واقعی ستون کاهش مییابد.
۳. ترکیب میلگردهای با سایزهای متفاوت
گاهی پیمانکار برای جبران کمبود میلگرد از سایزهای مختلف مانند ۱۴، ۱۶ یا ۱۸ در یک ستون استفاده میکند. این کار کاملاً اشتباه است زیرا:
-
توزیع تنش ستون نامنظم میشود
-
رفتار ستون در زلزله غیرقابل پیشبینی میگردد
-
احتمال شکست افزایش مییابد
تمام میلگردهای یک ستون باید یکسان باشند.
۴. استفاده از میلگردهای زنگزده یا بیکیفیت
در برخی پروژهها میلگردهای زنگزده یا غیراستاندارد به کار میرود که مشکلات زیر را ایجاد میکند:
-
کاهش چسبندگی بتن
-
ضعف شدید در مقاومت کششی
-
احتمال خوردگی داخلی پس از بتنریزی
انتخاب تأمینکننده معتبر مانند شرکت رادمان آهن مانع ورود این محصولات بیکیفیت به پروژه میشود.
۵. استفاده بیش از حد از وصلهها در ستون
افزایش تعداد وصلهها باعث:
-
ضعف در نواحی بحرانی ستون
-
عملکرد نامناسب در برابر تنشهای زلزله
میشود. وصله باید کم و مطابق آییننامه باشد.
۶. خرید میلگرد با وزن غیراستاندارد
بعضی میلگردها قطر و وزن واقعی کمتر از جدول استاندارد دارند. استفاده از این میلگردها:
-
سطح مقطع واقعی ستون را کاهش میدهد
-
منجر به ضعف سازهای میشود
فروشندگان معتبر مانند شرکت رادمان آهن وزن و کیفیت میلگرد را تضمین میکنند.
۷. عدم توجه به شرایط آبوهوایی
در مناطق مرطوب یا سردسیر، نوع و پوشش میلگرد اهمیت بیشتری دارد. اگر توجه نشود:
-
خوردگی داخلی
-
کاهش مقاومت ستون در بلندمدت
اتفاق خواهد افتاد.
۸. خرید بدون مشورت با متخصصان
انتخاب میلگرد باید براساس نظر مهندس سازه باشد، نه براساس قیمت یا تجربه کارگاهی. همکاری با فروشندگان متخصص و باتجربه مثل شرکت رادمان آهن باعث میشود نیاز واقعی پروژه بهدرستی تأمین شود.
فصل نهم: بررسی مقدار میلگرد مناسب برای انواع ستونها
در پروژههای ساختمانی، ستونها در اشکال مختلف طراحی میشوند. هر شکل و نوع ستون، نیازمند مقدار منحصربهفردی از میلگرد است تا بتواند بارهای وارده را بهدرستی تحمل کند.
۱. ستون مربعی
ستون مربعی متداولترین نوع ستون است.
-
حداقل میلگرد = ۱٪ مساحت
-
حداکثر میلگرد = ۸٪ مساحت
-
حداقل تعداد میلگرد = ۴ عدد
-
فاصله خاموتها = ۱۰ تا ۲۰ سانتیمتر
مثال کامل
ستون 50×50 سانتیمتر
مساحت = 2500 سانتیمتر مربع
حداقل میلگرد = 25 سانتیمتر مربع
اگر از میلگرد Φ18 استفاده شود:
مساحت یک میلگرد = 2.54 سانتیمتر مربع
تعداد میلگرد لازم = 25 ÷ 2.54 ≈ ۱۰ میلگرد
این مقدار برای یک ستون ۵ طبقه منطقی است.
۲. ستون مستطیلی
ستونهای مستطیلی معمولاً در راهروها، دیوارهای جداکننده و بخشهایی که محدودیت فضا دارند، استفاده میشوند.
-
حداقل میلگرد = ۱٪
-
حداکثر میلگرد = ۸٪
-
حداقل تعداد میلگرد = ۴ عدد
-
خاموتها باید در دو جهت مقاوم باشند
یک اشتباه رایج در ستونهای مستطیلی، استفاده از میلگردهای زیاد در ضلع بزرگتر و کم در ضلع کوچکتر است. این کار باعث رفتار غیرمتقارن ستون و کاهش مقاومت خمشی میشود.
۳. ستون دایرهای
ستون دایرهای معمولاً در فضاهای باز، پارکینگها و ساختمانهای بزرگ کاربرد دارد.
-
حداقل میلگرد = ۶ عدد
-
توزیع میلگرد باید کاملاً یکنواخت باشد
-
خاموتها در این ستونها حلقهای هستند
ستون دایرهای شکلپذیری بهتری نسبت به ستون مربعی دارد، اما اجرای آن کمی گرانتر است.
فصل دهم: محاسبات نمونه برای تعیین حداقل و حداکثر میلگرد
برای درک بهتر موضوع، چند محاسبه کامل ارائه میکنیم که مهندسان معمولاً در پروژههای واقعی از آن استفاده میکنند.
مثال ۱: ستون طبقه اول یک ساختمان ۵ طبقه
ابعاد ستون: 40×50 سانتیمتر
مساحت ستون = 2000 سانتیمتر مربع
حداقل میلگرد
۱٪ × 2000 = 20 سانتیمتر مربع
اگر میلگرد Φ۲۰ انتخاب شود:
سطح یک میلگرد = 3.14 سانتیمتر مربع
تعداد لازم = 20 ÷ 3.14 ≈ ۶ میلگرد
اما در عمل در ستونهای ۵ طبقه معمولاً کمتر از ۸ میلگرد استفاده نمیشود. بنابراین:
✔ ۸ میلگرد ۲۰ مناسب است.
حداکثر میلگرد
۸٪ × 2000 = 160 سانتیمتر مربع
که تقریباً هیچوقت به این مقدار نزدیک نمیشویم.
مثال ۲: ستون مرکزی در ساختمان ۱۰ طبقه
ابعاد ستون: 60×60
مساحت = 3600 سانتیمتر مربع
حداقل میلگرد = 36 سانتیمتر مربع
اگر میلگرد Φ۲۲ استفاده شود:
مساحت یک میلگرد = 3.8 سانتیمتر مربع
تعداد لازم = 36 ÷ 3.8 ≈ ۱۰ میلگرد
اما برای ساختمانهای بلند، مهندسان معمولاً:
✔ ۱۲ یا ۱۴ میلگرد ۲۲ پیشنهاد میکنند.
مثال ۳: ستون گوشهای با ابعاد کوچک
ابعاد ستون: ۳۰×۴۰
مساحت = ۱۲۰۰ سانتیمتر مربع
حداقل میلگرد = ۱۲ سانتیمتر مربع
اگر Φ۱۶ استفاده شود:
مساحت = ۲ سانتیمتر مربع
تعداد لازم = ۱۲ ÷ ۲ = ۶ میلگرد
که کاملاً قابلقبول است.
فصل یازدهم: تأثیر نوع سازه بر مقدار میلگرد ستون
۱. سازههای فلزی با ستون بتنی
در بسیاری از پروژههای بزرگ، ترکیبی از اسکلت فلزی و ستون بتنی استفاده میشود. در این سازهها معمولاً ستونها بار بیشتری تحمل میکنند، مخصوصاً بارهای جانبی.
بنابراین مقدار میلگرد ستون معمولاً در محدوده ۲ تا ۴ درصد انتخاب میشود.
۲. سازههای بتنی با دیوار برشی
وقتی دیوار برشی وجود دارد، بخش زیادی از بارهای جانبی توسط دیوار برشی تحمل میشود. در نتیجه:
-
میلگرد ستونها میتواند کمتر باشد
-
اما حداقل ۱٪ همچنان باید رعایت شود
۳. سازههای صنعتی
در سولهها، کارخانهها و سازههای مرتفع صنعتی، ستونها معمولاً:
-
بزرگتر
-
سنگینتر
-
و با میلگرد بیشتر
طراحی میشوند.
در این پروژهها تأمین میلگردهای سنگینتر توسط مجموعههایی مانند شرکت رادمان آهن اهمیت ویژه پیدا میکند، زیرا در بازار امروز ممکن است میلگرد سایز ۲۵، ۲۸ یا ۳۲ کمیاب یا گران باشد.
فصل دوازدهم: نکات اجرایی بسیار مهم در آرماتوربندی ستون
۱. کاور بتن
کاور یا پوشش بتن روی میلگرد باید:
-
در ستونها حداقل 25 میلیمتر
-
در هوای مرطوب 40 میلیمتر
-
در محیط خورنده 50 میلیمتر
باشد.
کاور کم → خوردگی سریع میلگرد
کاور زیاد → کاهش مقاومت ستون
۲. سنجاقکها
سنجاقکها کمک میکنند میلگردهای طولی کوشش نکنند و شکل ستون حفظ شود.

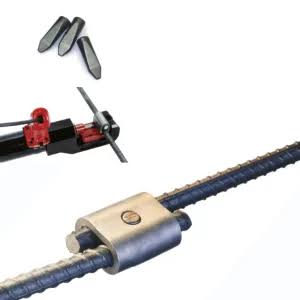

۳. اورلب (وصله میلگرد)
وصله باید در ناحیهای باشد که نیروی کمتری دارد و طول اورلب میلگرد باید مطابق آییننامه و معمولاً:
-
برای میلگرد A3: ۴۰ تا ۵۰ برابر قطر میلگرد
باشد.
۴. خاموتگذاری ویژه در مناطق زلزلهخیز
در ایران، بسیاری از شهرها زلزلهخیز هستند، بنابراین:
-
خاموت ۱۳۵ درجه
-
خاموتهای نزدیک به هم در ۱/۶ ارتفاع ستون
-
خاموت در ابتدا و انتهای ستون بهصورت متراکم
اجباری است.
فصل سیزدهم: اهمیت کیفیت میلگرد در تعیین مقدار آن
انتخاب میلگرد استاندارد و دارای گواهی آزمایشگاه اهمیت بسیار زیادی دارد. اگر میلگرد کیفیت پایین داشته باشد:
-
مقاومت واقعی کمتر از مقاومت اسمی خواهد بود
-
طراحی دچار خطا میشود
-
احتمال شکست افزایش مییابد
مراکز معتبر مانند شرکت رادمان آهن که در حوزه تأمین آهنآلات و میلگرد استاندارد فعالیت میکنند، با ارائه محصولات کارخانهای، باعث میشوند طراح سازه به مقدار میلگرد واقعی اعتماد کند و از افزایش بیهوده میلگرد جلوگیری شود.
این موضوع در شهرهایی مانند مشهد که پروژههای بزرگ و چندطبقه در حال ساخت هستند و نیاز به فروش آهن در مشهد بسیار بالاست، اهمیت بیشتری دارد.
فصل چهاردهم: اشتباهاتی که باید در آرماتوربندی ستون از آنها اجتناب کرد
۱. انتخاب میلگرد کمتر از حد مجاز
۲. استفاده از میلگرد با قطر نامتناسب
۳. اجرای غیرمهندسی خاموتها
۴. بتنریزی بدون ویبره
۵. استفاده از میلگرد زنگزده
۶. فاصله اشتباه میلگردها
۷. عدم رعایت اورلب اصولی
۸. بیتوجهی به دستور ناظر سازه
این موارد بهتنهایی میتواند باعث ضعف ستون و خطر ریزش ساختمان شود.
فصل پانزدهم: نقش تأمینکننده معتبر در پروژههای ساختمانی
در نهایت یکی از مهمترین عوامل کیفیت ستون، انتخاب میلگرد استاندارد است. شرکتهایی مانند:
✔ شرکت رادمان آهن
که سالها در حوزه فروش آهنآلات و میلگردهای کارخانهای فعالیت دارند، میتوانند نیازهای پروژه را بهطور کامل تأمین کنند. این موضوع در شهرهایی مانند مشهد، که بازار فروش آهن در مشهد بسیار فعال است، ارزش بالایی دارد.
فصل شانزدهم: جمعبندی نهایی
برای طراحی علمی و اصولی ستونها رعایت موارد زیر ضروری است:
🔶 حداقل میلگرد ستون = ۱٪ مساحت ستون
🔶 حداکثر میلگرد ستون = ۸٪ مساحت ستون
🔶 حداقل تعداد میلگرد: ۴ (مربع)، ۶ (دایره)
🔶 فاصله خاموت: ۱۰ تا ۲۰ سانتیمتر
🔶 خاموت ۱۳۵ درجه برای مناطق زلزلهخیز
🔶 استفاده از میلگرد استاندارد ضروری است
استفاده از میلگرد مناسب، اجرای صحیح آرماتوربندی و انتخاب تأمینکننده معتبر مانند شرکت رادمان آهن کمک میکند سازهای ایمن، بادوام و مطابق آییننامه ساخته شود.
در یک جمله:
کیفیت ستون یعنی کیفیت کل سازه. ستون ضعیف = ساختمان ضعیف. ستون قوی = ساختمان ایمن.
-
