روش صحیح بستن میلگرد؛ راهنمای جامع
روش صحیح بستن میلگرد؛ راهنمای جامع گرهزنی، استانداردها و نکات اجرایی حرفهای
مقدمه: چرا بستن صحیح میلگرد مهمترین رکن اجرای سازههای بتنی است؟
در هر پروژه بتنی، از کوچکترین فونداسیون یک ساختمان مسکونی گرفته تا بزرگترین سازههای صنعتی، مجموعهای از فرآیندها تعیینکننده کیفیت و دوام سازهاند. یکی از مهمترین و تأثیرگذارترین این مراحل، بستن صحیح میلگردها یا همان گرهزنی آرماتورها است.
میلگرد نقش استخوانبندی سازه را ایفا میکند و اگر این اسکلت فولادی بهدرستی بسته و تثبیت نشود، هیچ میزان بتنریزی دقیق یا مصالح باکیفیت نمیتواند ضعف آن را جبران کند.
در پروژههای مختلفی که طی سالهای گذشته توسط پیمانکاران حرفهای اجرا شده، گزارشها نشان میدهد بیش از ۴۰ درصد مشکلات سازهای مثل:
-
جابهجایی میلگردها در حین بتنریزی
-
کاهش کاور و خوردگی زودرس
-
ترکخوردگیهای عمیق
-
عملکرد ضعیف در زلزله
مستقیماً ناشی از بستن غیر اصولی میلگردها بوده است.
به همین دلیل ناظران فنی و مهندسان محاسب بهشدت روی این مرحله حساسیت دارند. در بازارهای فعال مصالح ساختمانی، از جمله بازار فروش آهن در مشهد نیز بسیاری از ناظران حرفهای تأکید دارند که انتخاب میلگرد استاندارد و گرهزنی صحیح مکمل یکدیگرند.
بهویژه تأمینکنندگان باسابقهای مانند شرکت رادمان آهن بارها در گزارشهای فنی خود اشاره کردهاند که کیفیت میلگرد و نحوه بستن آن مهمترین عامل پایداری عضو بتنی است.
بستن میلگرد چیست و چرا انجام میشود؟
تعریف کامل بستن میلگرد
بستن میلگرد فرآیندی است که طی آن میلگردهای طولی، عرضی، خاموتها، رکابیها، سنجاقیها و شبکهها با استفاده از سیم آرماتوربندی به یکدیگر قفل میشوند تا در زمان بتنریزی ثابت بمانند و فرم سازه مطابق نقشههای اجرایی حفظ شود.
این فرایند سه هدف اساسی دارد:
۱. جلوگیری از جابهجایی شبکه در زمان بتنریزی
بتن تازه فشار جانبی زیادی به شبکه فولادی وارد میکند. اگر گرهها محکم نباشند، شبکه تغییر مکان میدهد و کل سازه دچار ضعف جدی میشود.
۲. تضمین رعایت کاور (پوشش بتن)
کاور بتنی مهمترین عامل جلوگیری از زنگزدگی و خوردگی میلگرد است.
اگر شبکه جابهجا شود، کاور از بین میرود و میلگردها در تماس با هوا و رطوبت قرار میگیرند.
۳. انتقال صحیح نیروها در سازه
یک شبکه منظم و صحیح گره خورده قادر است نیروی کششی، فشاری و برشی را مطابق طراحی منتقل کند.
اگر گرهها سست باشند، رفتار سازه در برابر بارها قابل پیشبینی نخواهد بود.
ابزارهای مورد نیاز برای بستن اصولی میلگرد
برای اجرای میلگردبندی حرفهای باید از ابزار مناسب استفاده کرد. هرچقدر کیفیت این ابزار بالاتر باشد، سرعت اجرای کار بهتر و کیفیت گرهزنی بالاتر خواهد بود.
۱. سیم آرماتوربندی (Binding Wire)
سیم آرماتوربندی معمولاً در قطرهای ۱ تا ۱.۵ میلیمتر تولید میشود. سیم نرم استاندارد باید خصوصیات زیر را داشته باشد:
-
انعطاف کافی برای گرهزنی بدون شکستگی
-
مقاومت کششی مناسب
-
سطح بدون زنگزدگی
-
پیچشپذیری بالا
در پروژههای بزرگ که گرهزنی زیاد است، سیمهای خشک یا نامرغوب باعث خستگی دست کارگران و افزایش نرخ شکستگی میشوند.
۲. قلاب آرماتوربندی
قلابها در سه مدل استفاده میشوند:
-
قلاب دستی ساده
-
قلاب خودکار یا فنردار
-
قلاب مکانیزه
قلابهای مکانیزه سرعت بستن را تا ۳ برابر افزایش میدهند.
۳. گازانبر (آرماتوربند)
برای بریدن سیم اضافه و محکم کردن گرهها استفاده میشود. گازانبر باید:
-
دهانه قدرتمند
-
لبههای تیز
-
دسته ارگونومیک
داشته باشد.
۴. دستگاه بستن میلگرد (Rebar Tying Machine)
این ابزار در پروژههای فونداسیون گسترده، برجها، تونلها و پلها استفاده میشود.
سرعت اجرا ۶ تا ۱۰ برابر بیشتر است و یکنواختی گرهها کاملاً حفظ میشود.
۵. اسپیسر بتنی و پلاستیکی
وظیفه اسپیسر، حفظ دقیق کاور بتن است.
هر چقدر انتخاب اسپیسر درستتر باشد، کیفیت سازه بهطور محسوسی افزایش مییابد.
انواع روشهای بستن میلگرد
هر سازه و هر عضو بتنی نوع خاصی از گرهزنی را نیاز دارد.
در ادامه جامعترین معرفی روشهای گرهزنی آورده شده است.
۱. روش گره ساده یا تکپیچ (Simple Tie)
پرکاربردترین نوع گره است.
مزایا
-
سرعت بالا
-
مصرف کم سیم
-
مناسب خاموتها و نقاط غیر بحرانی
کاربردها
-
ستونها
-
تیرها
-
شبکههای سبک

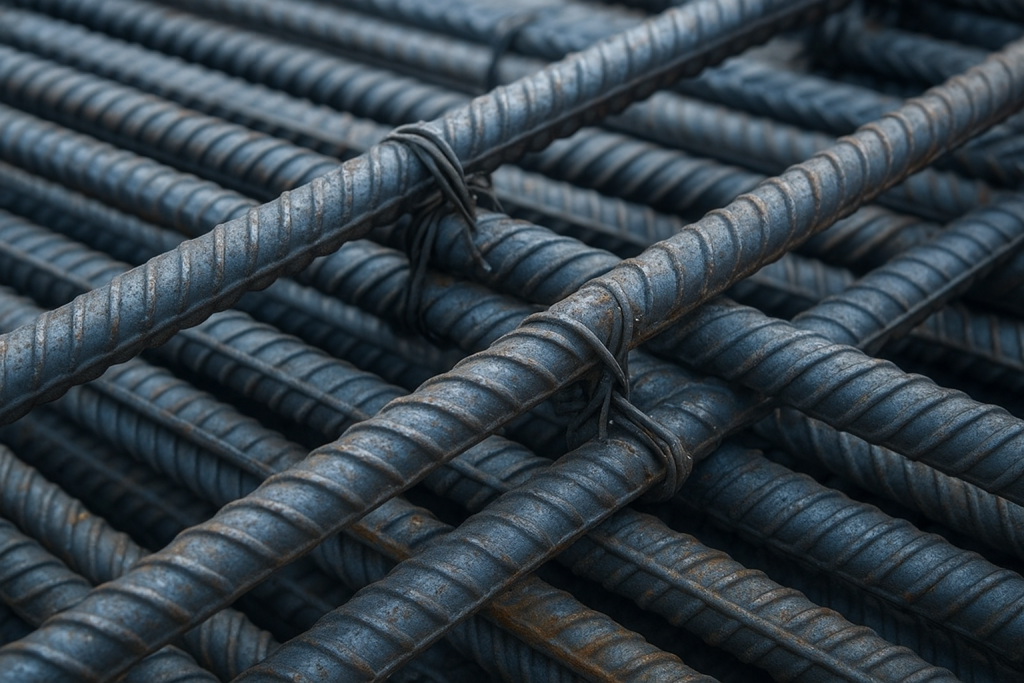

۲.روش گره صلیبی (Cross Tie)
وقتی دو میلگرد عمود بر هم قرار میگیرند این گره بهترین انتخاب است.
مزایا
-
استحکام بالا
-
جلوگیری از جابهجایی شبکه
-
مناسب شبکههای فونداسیون و دال
۳.روش گره دوبل (Double Tie)
برای میلگردهای سنگین و نقاط حساس استفاده میشود.
کاربردها
-
ستونهای با میلگرد قطور
-
تیرهای سنگین
-
فونداسیونهای عمیق
۴.روش گره کمری یا گره U
برای بستن خاموت به میلگردهای طولی بهخصوص در نواحی بحرانی تیر استفاده میشود.
۵.روش گره مکانیکی با دستگاه
سرعت بالا، یکنواختی گرهها و کاهش خطای انسانی مهمترین مزیتهای این روش است.
مراحل اجرای صحیح گرهزنی میلگرد در انواع سازهها (تجربههای کارگاهی کامل)
این بخش یکی از مهمترین قسمتهای مقاله است و شامل نکاتی است که فقط استادکارهای حرفهای آرماتوربندی معمولاً آنها را میدانند.

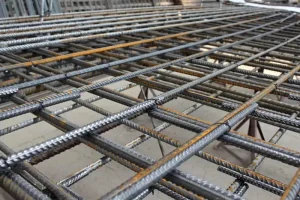

روش بستن میلگرد در فونداسیون (گسترده، نواری و شمعی)
فونداسیون مهمترین عضو سازه است و شبکهگذاری آن باید با دقت میلیمتری انجام شود.
مراحل کامل اجرا:
۱. آمادهسازی بستر
-
بستر باید کاملاً تراز باشد.
-
بتن مگر باید یکنواخت و بدون ترک باشد.
۲. چیدن شبکه تحتانی
-
فاصله میلگردها باید مطابق نقشه باشد.
-
از اسپیسرهای سبدی یا پایهدار استفاده شود.
۳. بستن گرههای صلیبی
در فونداسیون بهترین گره، گره صلیبی است زیرا مقاومت آن در برابر جابهجایی بسیار بالا است.
۴. کنترل فاصلهها با نقشه اجرایی
در پروژههای واقعی دیده شده تفاوت حتی ۱۰ میلیمتر در فاصلهها میتواند روی رفتار سازهای اثر بگذارد.
۵. نصب سنجاقیها و خاموتهای تقویتی
در محل ستونها، زیر دیوارها و در گوشه فونداسیون سنجاقیها نقش مهمی در جلوگیری از ترک دارند.
۶. شبکه فوقانی
بستن باید همانند شبکه تحتانی دقیق انجام شود.
۷. قفلکردن دو شبکه
برای جلوگیری از بلند شدن شبکه فوقانی در زمان بتنریزی، از خرپاها، کرپیها یا رکابی استفاده میشود.

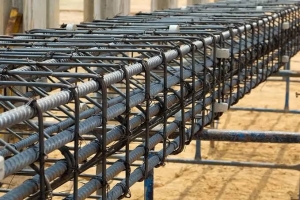

بستن میلگرد در ستون (با نکات ریز و بسیار کاربردی)
ستونها حساسترین اعضای سازهای هستند.
نکات مهم که فقط در کارگاهها تجربه میشود:
۱. خاموتها باید کاملاً عمود بسته شوند
خاموت کج باعث کاهش مقاومت برشی ستون میشود.
۲. فاصله خاموتها باید مطابق نقشه باشد
در نواحی بحرانی فاصله خاموتها باید کم و دقیق باشد.
۳. گره باید در پشت میلگرد طولی باشد
اگر گره در جلوی میلگرد قرار گیرد، باعث ناهمواری سطح خارجی بتن میشود.
۴. از گره دوبل استفاده کنید
در ستونها لرزش زیاد است و گره ساده کافی نیست.
بستن میلگرد در تیر
تیرها به دلیل وجود لنگر و نیروهای برشی، نیازمند بستن بسیار دقیق هستند.
نکات کلیدی:
-
خاموت باید کاملاً چسبیده به میلگردهای طولی بسته شود.
-
در تکیهگاهها از گره U استفاده شود.
-
سنجاقیها در فواصل مشخص بسته شوند.
⭐ نکات بسیار مهم اجرایی در استفاده از میلگرد A3 و A4
۱. توجه به نوع عضو سازهای
در اجرای اسکلت بتنی، مهندسان حرفهای بر اساس نوع عضو تصمیم میگیرند که از کدام میلگرد استفاده شود:
-
میلگرد A3 برای تیر، ستون، فونداسیون و بخشهایی که نیاز به مقاومت خمشی استاندارد دارند استفاده میشود.
-
میلگرد A4 بیشتر در پروژههای صنعتی، پلها و سازههایی با بارگذاری بسیار بالا به کار میرود.
در پروژههای شهری و معمولی، پیمانکاران معمولاً در تماس با تأمینکنندگان معتبر مانند شرکت رادمان آهن از میلگرد A3 استفاده میکنند، اما در پروژههای بزرگتر، ترکیب A3 و A4 رواج بیشتری دارد.
۲. تأثیر کاور بتن
حتی بهترین میلگرد نیز اگر کاور بتن رعایت نشود، بهسرعت دچار خوردگی میشود.
برای مثال:
-
فونداسیون → حداقل ۷۰ میلیمتر
-
ستونها → حداقل ۴۰ میلیمتر
-
تیرها → حداقل ۳۰ میلیمتر
این نکته در پروژههایی که در مناطق مرطوب مثل شمال کشور اجرا میشوند بسیار حیاتی است.
۳. تراکم مناسب خاموتها
میلگرد A3 و A4 هر دو زمانی بهترین عملکرد را دارند که خاموتگذاری اصولی باشد:
-
فاصله خاموت در ناحیه برشی تیرها نباید از ۱۵ سانتیمتر بیشتر شود.
-
در ستونها، فاصله خاموت ابتدا و انتهای عضو باید ۵ تا ۸ سانتیمتر باشد.
⭐ اشتباهات رایج در استفاده از میلگرد A3 و A4
در پروژههای ساختمانی، رعایت اصول میلگردبندی اهمیت حیاتی دارد و کوچکترین اشتباه میتواند باعث کاهش مقاومت سازه یا افزایش هزینه شود. در ادامه مهمترین اشتباهات رایج را بررسی میکنیم:
🔻 ۱. استفاده از میلگرد A4 در بخشهایی که نیاز نیست
بسیاری از پیمانکاران تصور میکنند میلگرد A4 همیشه بهتر است، در حالی که:
-
A4 سختتر و شکنندهتر از A3 است و در اعضای خمشی کوچک ممکن است هنگام خمش دچار شکست شود.
-
استفاده بیمورد از A4 هزینه پروژه را افزایش میدهد و نیاز به تجهیزات خمکاری پیشرفته دارد.
🔸 مثال کارگاهی:
در یک پروژه مسکونی ۶ طبقه در منطقه الهیه مشهد، ستونهای پیرامونی با A4 بسته شدند. هنگام خمکاری خاموتها چند شاخه میلگرد شکست و مجبور شدند ستونها را مجدداً آرماتوربندی کنند. هزینهٔ این اشتباه حدود ۱۲ میلیون تومان افزایش یافت و اجرای پروژه یک هفته عقب افتاد.
🔻 ۲. خمکاری غیراستاندارد میلگرد
خمکاری اشتباه یکی از رایجترین خطاهاست:
-
میلگرد A3 قابلیت خمکاری محدودی دارد، اما A4 نیازمند دستگاه هیدرولیک یا CNC است.
-
خم دستی یا استفاده از دستگاههای قدیمی باعث ایجاد ترکهای ریز داخلی (Micro Crack) میشود که با چشم دیده نمیشوند، اما مقاومت واقعی میلگرد را کاهش میدهند.
🔸 نکته اجرایی:
-
همیشه حداقل شعاع خم ≥ ۳–۴ برابر قطر میلگرد باشد.
-
در دمای پایین، خمکاری میلگرد سختتر و شکنندهتر میشود؛ بهتر است میلگرد را کمی گرم و با دستگاه خم کرد.
🔻 ۳. خرید میلگرد بیاصالت و فاقد استاندارد
برخی فروشندگان غیرمعتبر میلگردهای A2 را با برچسب A3 یا A4 میفروشند. این خطا میتواند در بلندمدت باعث ضعف سازه و ترک خوردگی شود.
🔸 راهکار:
-
خرید از مراکز معتبر و شناختهشده مثل فروش آهن در مشهد و شرکت رادمان آهن
-
بررسی گواهی اصالت کارخانه
-
کنترل وزن و قطر میلگرد قبل از استفاده در پروژه
🔸 مثال واقعی:
در یک پروژه صنعتی در مشهد، خرید میلگرد از فروشنده ناشناس باعث شد برخی ستونها پس از بتنریزی دچار ناهماهنگی با نقشه شوند و مجبور شدند بخشی از ستونها را تعویض کنند.
🔻 ۴. گرهزنی ضعیف یا استفاده از سیم نامرغوب
گرهزنی اصولی باعث میشود میلگردها در زمان بتنریزی در جای خود ثابت بمانند و کاور بتن حفظ شود. اشتباهات رایج:
-
استفاده از سیم نازک یا بیکیفیت
-
گرههای شل یا بازشونده
-
گره زدن فقط در یک نقطه و عدم اتصال کامل
🔸 عواقب:
-
شبکه میلگرد جابهجا میشود
-
کاور بتن کاهش مییابد
-
احتمال خوردگی میلگرد بالا میرود
-
رفتار سازه در بارگذاری جانبی و زلزله نامطمئن میشود
🔸 مثال کارگاهی:
در یک پروژه مسکونی، برای سرعت بیشتر، کارگران فقط هر دومیلگرد را گره زدند. نتیجه: جابهجایی شبکه حدود ۲ سانتیمتر شد و بعد از یک سال، ترکهای سطحی و پوسته شدن بتن دیده شد.
🔻 ۵. نگهداری نامناسب میلگرد در محل پروژه
انبارداری غیراصولی میتواند کیفیت میلگرد را کاهش دهد:
-
قرار دادن میلگرد روی زمین مرطوب یا خاک باعث زنگزدگی میشود
-
قرار دادن در معرض باران و تابش مستقیم آفتاب باعث کاهش مقاومت و شکنندگی میلگرد A4 میشود
🔸 نکته اجرایی:
-
استفاده از پالتهای خشک و فاصلهدار از زمین
-
پوشش محافظ روی میلگردها در مواقع بارندگی یا تابش شدید
🔻 ۶. انتخاب اشتباه قطر میلگرد برای کاهش هزینه
کاهش قطر میلگرد بهجای قطر طراحیشده یکی از اشتباهات رایج و خطرناک است:
-
کاهش سطح مقطع → کاهش مقاومت خمشی و برشی
-
افزایش احتمال کمانش در ستونها
-
کاهش ظرفیت باربری تیرها
🔸 نکته عملی:
همیشه قطر میلگرد را مطابق نقشه اجرا کنید. اگر نیاز به اصلاح بود، ابتدا با مهندس ناظر هماهنگ کنید.
⭐ نکات انتخاب میلگرد باکیفیت (A3 و A4)
برای انتخاب میلگرد مرغوب، رعایت موارد زیر ضروری است:
✔ علامت اختصاری کارخانه
هر کارخانه معتبر علامت خاص خود را روی آج یا بدنه میلگرد درج میکند. اگر میلگرد فاقد علامت یا دارای علامت مخدوش باشد، احتمال تقلب بالا است.
✔ یکنواختی آج
آجها باید:
-
منظم
-
یکسان
-
دارای عمق مناسب
-
بدون بریدگی و لهشدگی
باشند. در میلگردهای تقلبی، آجها اغلب کمعمق یا نامنظماند.
✔ اندازه قطر واقعی
برخی تولیدکنندگان نامعتبر قطر را ۱ تا ۲ میلیمتر کمتر تولید میکنند تا وزن کمتری مصرف شود.
در خریدهای عمده از مراکزی مثل شرکت رادمان آهن این موضوع بهصورت وزنی و طولی کنترل میشود.
✔ استاندارد درجشده روی پلاک
میلگرد A3 باید مطابق استاندارد BS4449 یا ISIRI 3132 باشد.
میلگرد A4 نیز باید آزمایش کشش و سختی را گذرانده باشد.
⭐ اثر گرهزنی صحیح بر مقاومت سازه
گرهزنی اصولی در آرماتوربندی یکی از موضوعاتی است که معمولاً دستکم گرفته میشود. در حالی که:
-
اگر گرهها شل باشند، شبکه میلگرد در زمان بتنریزی تغییر مکان میدهد.
-
این جابهجایی باعث کاهش کاور بتن و در نهایت خوردگی زودرس میشود.
-
گرههای نامنظم موجب شکلپذیری کم و شکست ترد سازه میشوند.
بهترین روش گرهزنی:
-
گره صلیبی
-
گره ساده
-
گره دوبل در نواحی بحرانی
-
استفاده از سیم آرماتوربندی ۱/۵ میلیمتر یا ۲ میلیمتر
مثال واقعی
در یک پروژه تجاری در بولوار پیروزی مشهد، اجرای نادرست گرهزنی در قفسه ستونها باعث جابهجایی ۴ سانتیمتری میلگردها شد و ستون پس از ۲ سال دچار ترک خوردگی پوستهای شد.
اگرچه بتن ریزی استاندارد بود، اما ضعف گرهزنی، کل عملکرد سازه را تحتتأثیر قرار داد.
⭐ توسعه گسترده با مثالهای واقعی
🔶 مثال ۱: برج ۲۰ طبقه با ترکیب A3 و A4
در ساخت یک برج مرتفع در منطقه ساحلی بوشهر:
-
میلگرد A3 برای تیرها و سقفها
-
میلگرد A4 برای ستونهای میانی و دیوار برشی
-
خاموتگذاری سنگین (۱۰ سانتیمتر)
-
استفاده از بتن C50
باعث شد محصول نهایی دارای مقاومت لرزهای بسیار بالا باشد.
🔶 مثال ۲: پروژه مسکونی در مشهد
در این پروژه:
-
میلگردها از طریق فروش آهن در مشهد توسط شرکت رادمان آهن تهیه شد.
-
درصد خطای خمکاری به صفر رسید چون از دستگاه خم اتوماتیک استفاده شد.
-
برای بخشهای حساس، مهندس ناظر آزمایش کشش میلگرد را درخواست کرد.
نتیجه: مالیات، تخفیف و قیمتگذاری دقیق میلگرد باعث شد هزینه پروژه ۸٪ کاهش یابد.
🔶 مثال ۳: سوله کارخانه با دهانه بزرگ
در این پروژه صنعتی:
-
استفاده کامل از میلگرد A4 در قسمت اتصال به فونداسیون
-
انتخاب میلگرد با آج جناقی استاندارد
-
گرهزنی دوبل
-
استفاده از کاور بتن ۸۰ میلیمتر
باعث شد سازه در تست بارگذاری نهایی عملکرد عالی داشته باشد.
⭐ جمعبندی نهایی روش صحیح بستن میلگرد
میلگرد A3 و A4 هر دو در سازههای بتنی نقش اساسی دارند اما کاربردهای متفاوتی دارند:
-
A3: مناسب تیر، ستون و فونداسیون در ساختمانهای معمولی
-
A4: مناسب سازههای سنگین، پلها، نیروگاهها و پروژههای صنعتی
موفقیت یک پروژه تنها به نوع میلگرد نیست؛ بلکه به موارد زیر وابسته است:
-
انتخاب تأمینکننده معتبر مانند شرکت رادمان آهن
-
اجرای صحیح آرماتوربندی
-
گرهزنی اصولی
-
خاموتگذاری درست
-
کنترل کیفیت میلگرد
-
رعایت کاور بتن
اگر این اصول رعایت نشود، حتی بهترین میلگرد نیز نمیتواند از شکست سازه جلوگیری کند.
-
