سایز استاندارد میلگرد برای هر بخش ساختمان + اشتباهات رایج
سایز میلگرد استاندارد برای هر بخش ساختمان + اشتباهات رایج
۱. میلگرد چیست و چرا در بتن استفاده میشود؟
بتن بهخودیخود مقاومت فشاری بسیار بالایی دارد اما در برابر نیروهای کششی عملکرد ضعیفی نشان میدهد. به همین دلیل میلگرد بهعنوان مقاومتکننده کششی داخل بتن قرار میگیرد تا:
-
مقاومت کششی سازه افزایش یابد
-
از گسترش ترکهای بتن جلوگیری شود
-
رفتار سازه در برابر زلزله بهبود پیدا کند
-
تحمل بار در اعضای عمودی و افقی افزایش یابد
بهطور کلی، انتخاب سایز صحیح میلگرد باعث میشود سازه رفتار یکپارچه و قابل اطمینانی داشته باشد.
فصل دوم: سایز استاندارد میلگرد برای بخشهای مختلف ساختمان
در ادامه، یک جدول کامل و استاندارد از سایز مورد نیاز میلگرد در بخشهای اصلی سازه ارائه شده است. این جدول بر اساس عرف کارگاهی، آییننامه ۲۸۰۰، تجربه مهندسان سازه و پروژههای رایج شهری تدوین شده است. توجه داشته باشید که مهندس سازه باید همواره مقدار نهایی را تعیین کند.
جدول شماره ۱: سایز استاندارد میلگرد در بخشهای مختلف ساختمان
| بخش سازهای | کاربرد میلگرد | سایز استاندارد (میلیمتر) | توضیحات تکمیلی |
|---|---|---|---|
| فونداسیون | میلگردهای اصلی (طولی) | ۱۴ تا ۲۰ | بسته به تعداد طبقات و نوع خاک |
| میلگردهای تقویتی (عرضی) | ۱۲ تا ۱۴ | برای افزایش همپیوستگی بتن | |
| سنجاقی | ۸ یا ۱۰ | برای جلوگیری از بیرونزدگی میلگردها | |
| ستونها | میلگردهای طولی | ۱۸ تا ۲۵ | در ساختمانهای بلند حتی تا سایز ۳۲ |
| خاموت ستون | ۸ تا ۱۲ | با فاصلهگذاری مهندسیشده | |
| تیرها | میلگرد بالایی | ۱۴ تا ۲۰ | بسته به دهانه تیر |
| میلگرد پایینی | ۱۶ تا ۲۲ | معمولاً بزرگتر از بالایی | |
| خاموت تیر | ۸ یا ۱۰ | برای جلوگیری از برش و کمانش | |
| دیوار برشی | میلگرد افقی | ۱۰ تا ۱۴ | بر اساس ضخامت دیوار |
| میلگرد عمودی | ۱۲ تا ۱۶ | نقش اصلی در تحمل بار | |
| سقفهای تیرچهبلوک | میلگرد حرارتی | ۶ تا ۸ | برای کنترل ترک |
| میلگرد کلاف میانی | ۱۰ تا ۱۲ | برای اتصال تیرچهها | |
| سقفهای دال بتنی (اسلب) | میلگرد بالا | ۱۰ تا ۱۴ | در ضخامتهای بالاتر حتی ۱۶ |
| میلگرد پایین | ۱۲ تا ۱۸ | اصلیترین میلگرد در اسلب | |
| شناژ | میلگرد طولی | ۱۲ تا ۱۸ | بسته به نوع بارگذاری |
| خاموت | ۸ تا ۱۰ | فاصله ۱۵ تا ۲۰ سانتیمتر | |
| پلهها | میلگرد طولی پله | ۱۰ تا ۱۴ | برای پلههای طویل ۱۶ نیز استفاده میشود |
| میلگرد تقویتی | ۸ یا ۱۰ | برای کنترل خیز پله | |
| ریشه ستون (Starter) | میلگرد انتظار | ۱۸ تا ۲۵ | باید با میلگرد ستون یکسان باشد |
فصل سوم: تحلیل تخصصی سایز میلگرد در بخشهای مختلف
در بخشهای بعدی مقاله، برای هر عضو سازهای یک توضیح کامل، گامبهگام و کاربردی ارائه میشود.
این توضیحات شامل:
-
دلیل انتخاب سایز
-
تاثیر تغییر سایز
-
اشتباهات رایج
-
توصیههای مهندسی
خواهد بود.
فصل چهارم: بررسی تخصصی سایز استاندارد میلگرد در بخشهای مختلف ساختمان
در این فصل، هر بخش سازهای بهصورت جداگانه تحلیل میشود تا مشخص شود چرا انتخاب سایز مناسب، چنین اهمیت بالایی دارد و چه عواملی تعیینکننده هستند.

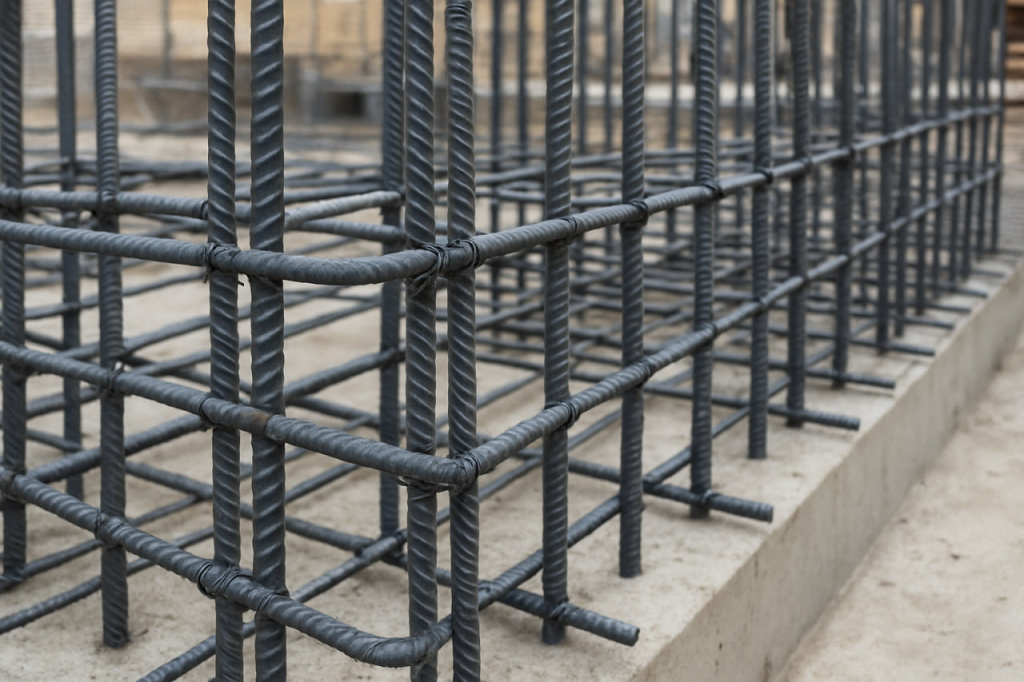

۱. فونداسیون (Foundation)
چرا انتخاب سایز میلگرد فونداسیون مهم است؟
فونداسیون پایه تحمل کل سازه است و میلگردهای آن نقش کلیدی در تحمل تنشهای کششی ناشی از:
-
وزن ساختمان
-
نیروهای جانبی مثل زلزله
-
نشست نامتقارن
-
بارهای ضربهای
-
فشار خاک
را بر عهده دارد.
سایزهای رایج فونداسیون
-
میلگردهای اصلی: ۱۴، ۱۶، ۱۸، ۲۰
-
میلگردهای تقویتی: ۱۲ و ۱۴
-
سنجاقی: ۸ و ۱۰
استفاده از سایزهای کمتر از ۱۲ میلیمتر برای بخشهای اصلی فونداسیون بهطور کامل غیرمهندسی است.
توضیحات مهندسی
در مناطق با خاک ضعیف یا ساختمانهای ۵ طبقه به بالا معمولاً میلگرد سایز ۱۸ یا حتی ۲۰ بهکار میرود.
در سازههای سبک (مثلاً ۲ تا ۳ طبقه) استفاده از ۱۴ یا ۱۶ مناسب است.
در بسیاری از پروژهها، رادمان آهن تأمینکننده میلگرد فونداسیون بوده و تجربه نشان داده استفاده از سایزهای غیر استاندارد، مشکل ترکهای سرتاسری در سازه ایجاد کرده است.
انتخاب سایز مناسب میلگرد تنها بخشی از موفقیت یک پروژه ساختمانی است و استفاده از میلگرد استاندارد و باکیفیت نیز اهمیت بسیار زیادی دارد. اگر قصد استعلام قیمت روز یا خرید انواع میلگرد، تیرآهن، ورق و سایر مقاطع فولادی را دارید، میتوانید از رادمان آهن استفاده کنید. این مجموعه با ارائه محصولات استاندارد و مشاوره تخصصی، به مهندسان و پیمانکاران کمک میکند تا متناسب با نیاز پروژه، بهترین انتخاب را داشته باشند.
۲. ستونها (Columns)
چرا ستون حساسترین عضو سازه است؟
ستونها نقش تحمل نیروی فشاری و کششی عمودی و همچنین نیروهای لرزهای را برعهده دارند.
هرگونه ضعف در میلگردهای ستون مساوی است با:
-
کاهش مقاومت سازه
-
ایجاد مفصل پلاستیک ناخواسته
-
ریزش طبقات
سایزهای استاندارد میلگرد ستون
-
میلگردهای طولی ستون: ۱۸ تا ۲۵
-
خاموت ستون: ۸ تا ۱۲
توضیحات مهندسی
-
در سازههای بلند یا در نزدیکی گسل فعال، مهندسان اغلب از سایز ۲۵ یا حتی ۲۸ استفاده میکنند.
-
خاموتها باید از میلگرد ترانس یا آجدار بوده و فاصله آنها غالباً بین ۵ تا ۲۰ سانتیمتر است.
استفاده از میلگرد زیر سایز ۱۸ در ستون، باعث افزایش خیز و کاهش مقاومت لرزهای میشود.
۳. تیرها (Beams)
تیرها انتقالدهنده بار از سقف به ستون هستند و انتخاب صحیح میلگرد باعث:
-
جلوگیری از خیز تیر
-
جلوگیری از ترک خمشی
-
افزایش ظرفیت برشی
میشود.
سایزهای استاندارد تیر
-
میلگرد پایینی: ۱۶ تا ۲۲
-
میلگرد بالایی: ۱۴ تا ۲۰
-
خاموت: ۸ یا ۱۰
دلایل انتخاب این سایزها
-
میلگرد پایینی بزرگتر است چون بیشترین کشش در بخش پایین تیر ایجاد میشود.
-
خاموت تیر اگر ضعیف انتخاب شود، تیر در برابر نیروهای برشی دچار کمانش موضعی میشود.
۴. دیوارهای برشی (Shear Walls)
دیوار برشی مهمترین عضو در مقاومت در برابر زلزله است.
سایزهای استاندارد میلگرد دیوار برشی
-
میلگرد عمودی: ۱۲ تا ۱۶
-
میلگرد افقی: ۱۰ تا ۱۴
دلایل مهندسی
-
میلگرد عمودی ستونوار عمل میکند و باید سایز بالاتری داشته باشد.
-
میلگرد افقی نقش جلوگیری از ترکهای گسترده در زمان زلزله را دارد.
۵. سقف تیرچهبلوک
سایزهای رایج
-
میلگرد حرارتی: ۶ تا ۸
-
میلگرد کلاف میانی: ۱۰ تا ۱۲
نکات تخصصی
-
میلگرد حرارتی بهتر است آجدار باشد.
-
در مناطق زلزلهخیز استفاده از میلگرد ۸ آجدار ضروری است.
۶. سقف اسلب بتنی (دال بتنی)
سایزهای استاندارد
-
لایه بالا: ۱۰ تا ۱۴
-
لایه پایین: ۱۲ تا ۱۸
دلیل تفاوت سایز
در اسلب، لایه پایین بیشترین کشش را تحمل میکند.
هرگونه کاهش سایز در این بخش موجب ترکهای قطری و شکست برشی میشود.
۷. شناژها (Tie Beams)
شناژها بخش اتصالدهنده ستونها به هم هستند و در دیوارهای محوطه و ساختمان نقش کلیدی دارند.
سایزهای استاندارد
-
میلگرد طولی: ۱۲ تا ۱۸
-
خاموت: ۸ تا ۱۰
نکته مهم
شناژهای زیرسازی معمولاً در معرض رطوبت قرار دارند؛ بههمین دلیل کیفیت میلگرد و نحوه خمکردن آن اهمیت زیادی دارد.
۸. پلهها (Stairs)
پلهها معمولاً نیروهای ترکیبی برشی و خمشی دریافت میکنند.
سایزهای مناسب
-
میلگرد طولی: ۱۰ تا ۱۴
-
تقویتی: ۸ یا ۱۰
توضیح مهم
در پلههای بلند یا پلههایی که پاگرد ندارند، مهندسین معمولاً از میلگرد ۱۶ استفاده میکنند.

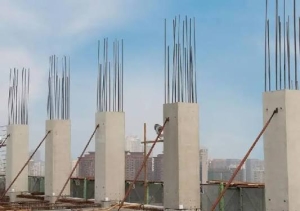

۹. ریشه ستون (Starter Bars)
ریشه ستون یا میلگرد انتظار از حساسترین نقاط اتصال طبقه اول به ستون است.
سایز استاندارد
-
۱۸ تا ۲۵ (همسایز میلگرد ستون)
چرا مهم است؟
اگر سایز میلگرد ریشه کمتر انتخاب شود:
-
ستون در محل اتصال ضعیف میشود
-
رفتار سازه در زمان زلزله ناایمن خواهد بود
در بسیاری از پروژهها، از جمله پروژههایی که رادمان آهن تأمینکننده آن بوده، دیده شده که انتخاب سایز اشتباه در ریشه ستون یکی از بزرگترین عوامل ترکهای اولیه در سازه بوده است.
فصل پنجم: جدول تکمیلی سایز میلگرد بر اساس نوع سازه
در این بخش یک جدول دوم تخصصیتر ارائه میشود که بر اساس ارتفاع ساختمان، نوع سیستم سازهای و سطح لرزهخیزی منطقه تدوین شده است.
جدول شماره ۲: پیشنهاد سایز میلگرد با توجه به نوع سازه و منطقه لرزهخیزی
| نوع سازه | ارتفاع / تعداد طبقات | منطقه لرزهخیزی | سایز پیشنهادی میلگرد (میلیمتر) |
|---|---|---|---|
| سازه بتنی معمولی | ۱ تا ۳ طبقه | کملرزه | ۱۲ تا ۱۸ |
| سازه بتنی معمولی | ۱ تا ۳ طبقه | پرلرزه | ۱۴ تا ۲۰ |
| سازه بتنی شهری | ۴ تا ۷ طبقه | کملرزه | ۱۴ تا ۲۰ |
| سازه بتنی شهری | ۴ تا ۷ طبقه | پرلرزه | ۱۸ تا ۲۵ |
| برج بتنی | ۷ طبقه به بالا | هر منطقه | ۲۰ تا ۳۲ |
| سازه صنعتی | دهانه بلند | هر منطقه | ۱۶ تا ۲۸ |
فصل ششم: اشتباهات رایج در انتخاب سایز میلگرد در پروژههای ساختمانی
اشتباه در انتخاب سایز میلگرد یکی از رایجترین دلایل کاهش کیفیت سازه و افزایش خطرهای سازهای است. در ادامه، مهمترین خطاهایی که معمولاً در کارگاهها و پروژههای کوچک و متوسط رخ میدهد به صورت تخصصی توضیح داده شده است.
۱. انتخاب میلگرد با سایز کمتر برای کاهش هزینه
یکی از رایجترین اشتباهات، استفاده از میلگرد با قطر کمتر از مقدار تعیینشده در نقشه است. این کار معمولاً از سوی افراد کمتجربه برای:
-
کاهش هزینه
-
آسانتر شدن خمکاری
-
سرعت بیشتر اجرا
انجام میشود.
چرا خطرناک است؟
-
کاهش مقاومت سازه در برابر زلزله
-
افزایش ترکهای خمشی
-
شکست ناگهانی در ستون و تیر
-
عدم رعایت آییننامه و خطر تأیید نشدن پروژه
این اشتباه در ستونها و فونداسیون بیش از همه تکرار میشود و بسیار خطرناک است.
۲. استفاده از میلگرد یک اندازه برای تمام بخشها
بعضی مجریان بدون توجه به طراحی سازه، صرفاً از یک سایز میلگرد برای تیر، ستون و فونداسیون استفاده میکنند، در حالی که هر قسمت:
-
نوع نیرو
-
میزان کشش
-
بار فشاری
-
نقش سازهای
متفاوتی دارد.
مثلاً استفاده از میلگرد ۱۴ در ستونهای ۵ طبقه یک اشتباه فاجعهبار است.
۳. اشتباه در انتخاب سایز خاموتها
خاموتها وظیفه اصلی در جلوگیری از کمانش میلگردهای اصلی و مقاومت برشی دارند.
اشتباهات رایج:
-
استفاده از خاموت سایز ۶ یا ۷
-
فاصله زیاد بین خاموتها
-
خم اشتباه در گوشهها
خاموت باید حداقل سایز ۸ داشته باشد و در ستونها معمولاً از ۱۰ یا ۱۲ استفاده میشود.
۴. بیتوجهی به منطقه لرزهخیزی
در بسیاری از پروژهها، میلگرد مورد استفاده برای یک سازه ۲ طبقه در منطقه کملرزه، با سازه ۶ طبقه در منطقه پرلرزه یکسان انتخاب میشود!
خطاهای رایج:
-
عدم تطبیق سایز میلگرد با سطح لرزهخیزی
-
انتخاب میلگرد ضعیفتر در مناطق گسلی
-
عدم توجه به نیاز به میلگردهای ریشه (Starter) قویتر
۵. استفاده از میلگردهای غیر استاندارد یا دستدوم
یکی از خطرناکترین اشتباهات کارگاهی، بهکارگیری میلگردهای:
-
زنگزده
-
پوسیده
-
تابدار
-
غیراستاندارد
-
تولید کارگاههای غیرمجاز
استفاده از میلگرد غیراستاندارد میتواند مقاومت سازه را ۳۰ تا ۴۰ درصد کاهش دهد.
۶. اشتباه در خمکاری میلگردها
خمکاری غیراصولی باعث:
-
شکستگی میلگرد
-
کاهش مقاومت
-
ایجاد نقاط ضعف موضعی
میشود.
شعاع خم باید طبق استاندارد باشد و خم تیز (۹۰ درجه تیز) هرگز نباید استفاده شود.
۷. انتخاب اشتباه میلگرد حرارتی
بسیاری از مجریان فکر میکنند میلگرد حرارتی نقش چندانی ندارد و حتی از میلگرد سایز ۶ صاف استفاده میکنند.
این کار باعث:
-
ترکخوردگی سقف
-
جابهجایی دال
-
ایجاد شکست موضعی
در آینده میشود.
میلگرد حرارتی باید آجدار و سایز ۶ تا ۸ باشد.
۸. اشتباه در انتخاب سایز ریشه ستون
ریشه ستون یکی از مهمترین نقاط سازه است اما در بسیاری از پروژهها:
-
سایز ریشه کمتر از میلگرد ستون انتخاب میشود
-
طول مهاری کافی رعایت نمیشود
-
خم استاندارد ندارد
این اشتباه، مقاومت قاب را بهشدت پایین میآورد.
فصل هفتم: چگونه سایز میلگرد مناسب را انتخاب کنیم؟ (آموزش مرحلهای)
در این بخش، یک راهنمای گامبهگام و کاملاً کاربردی ارائه میشود تا انتخاب سایز میلگرد در پروژهها بهصورت اصولی انجام شود.
مرحله ۱: تعیین بارگذاری سازه
اولین قدم، تعیین دقیق بارگذاری سازه است:
-
بار مرده
-
بار زنده
-
بار جانبی (باد و زلزله)
-
نوع سقف
-
وزن مصالح
میلگرد در نهایت باید این بارها را تحمل کند.
مرحله ۲: بررسی نوع سیستم سازهای
انتخاب سایز میلگرد بهشدت وابسته است به نوع سیستم سازه:
-
قاب خمشی
-
قاب مهاربندیشده
-
دیوار برشی
-
سیستم دوگانه
سیستمهای قاب خمشی معمولاً نیاز به میلگردهای بزرگتر دارند.
مرحله ۳: تعیین سطح لرزهخیزی منطقه
سه سطح اصلی:
-
کملرزه
-
متوسط
-
زیاد
در مناطق پرلرزه:
میلگردهای ستون معمولاً ۲۰ تا ۲۵ انتخاب میشوند.
مرحله ۴: تعیین تعداد طبقات و ارتفاع سازه
هرچه طبقات بیشتر باشد:
-
نیروهای فشاری افزایش مییابد
-
نیاز به میلگردهای بزرگتر بیشتر است
مثال:
-
ساختمان ۲ طبقه: میلگرد ستون ۱۴ تا ۱۸
-
ساختمان ۶ طبقه: میلگرد ستون ۲۰ تا ۲۵
-
برجها: میلگرد ۲۸ تا ۳۲
مرحله ۵: بررسی نوع خاک و مقاومت زمین
خاکهای ضعیف معمولاً نیروی بیشتری به فونداسیون وارد میکنند.
در این حالت:
-
میلگرد فونداسیون باید بزرگتر باشد
-
شبکه تقویت باید متراکمتر باشد
مثلاً در خاک رسی معمولاً میلگرد ۱۸ یا ۲۰ استفاده میشود.
مرحله ۶: تعیین ضخامت بتن و ابعاد عضو
ابعاد ستون، تیر و دال تعیینکننده وزن و سختی سازه است.
هرچه عضو بزرگتر باشد، میلگرد باید:
-
قطر بیشتر
-
فاصله کمتر
-
یا تعداد بیشتری داشته باشد
مرحله ۷: بررسی نقشههای سازه و تطبیق با استانداردها
نقشههای مهندس سازه مرجع اصلی هستند و انتخاب نهایی باید توسط او تأیید شود.
مرحله ۸: کنترل کیفیت میلگرد
برای انتخاب میلگرد مناسب باید موارد زیر بررسی شود:
-
گرید میلگرد (A2، A3، A4)
-
استاندارد تولید
-
عدم وجود زنگزدگی
-
اندازه واقعی میلگرد
-
آج صحیح و استاندارد
نتیجهگیری نهایی
در جمعبندی مقایسهی سازههای فلزی، میتوان گفت که این نوع سازهها به دلیل ترکیب بینظیر استحکام، سرعت اجرا، امکان توسعهپذیری و دوام بالا توانستهاند جایگاه ویژهای در پروژههای عمرانی و ساختمانی پیدا کنند. سازه فلزی نهتنها قدرت تحمل بارهای سنگین و شرایط سخت محیطی را دارد، بلکه به خاطر رفتار یکنواخت فولاد تحت تنش، از استانداردهای قابل پیشبینی و ایمنی بسیار بالایی برخوردار است.
از سوی دیگر، انعطافپذیری در طراحی، تعمیرپذیری آسان، قابلیت مقاومسازی در آینده، و امکان اجرا در طبقات زیاد، مزیتهایی هستند که سازههای فلزی را برای پروژههای بزرگ و سازههای پیچیده به گزینهای هوشمندانه تبدیل میکنند. هرچند چالشهایی مانند قیمت متغیر آهنآلات، حساسیت به خوردگی و نیاز به نظارت دقیق هنگام جوشکاری وجود دارد، اما با انتخاب تامینکننده معتبر، اجرای اصولی، استفاده از پوششهای ضدزنگ و رعایت استانداردهای سازهای، این چالشها قابل کنترل هستند.
در نهایت، آنچه باعث برتری سازه فلزی در بسیاری از پروژهها میشود، ترکیب مهندسی شده سرعت، امنیت، کیفیت و طول عمر است. سازه فلزی اگر بهدرستی طراحی، اجرا و نگهداری شود، میتواند دهها سال بدون افت کیفیت، عملکرد مطمئن ارائه دهد. انتخاب میان سیستمهای مختلف فلزی نیز باید بر اساس نوع پروژه، شرایط اقلیمی، بودجه، کاربری سازه و نیازهای آینده انجام شود تا بهترین نتیجه حاصل شود. بهطور کلی، سازه فلزی امروز نه تنها یک انتخاب مهندسی است، بلکه یک سرمایهگذاری هوشمندانه برای آینده سازه محسوب میشود.
نتیجه گیری
- انتخاب صحیح سایز میلگرد در کنار استفاده از محصولات استاندارد، تأثیر مستقیمی بر ایمنی، دوام و عملکرد سازه دارد. برای اطلاع از قیمت روز آهنآلات، خرید انواع میلگرد، تیرآهن، ورق فولادی و دریافت مشاوره تخصصی، میتوانید به رادمان آهن مراجعه کنید و با اطمینان بیشتری مصالح موردنیاز پروژه خود را تهیه کنید.
