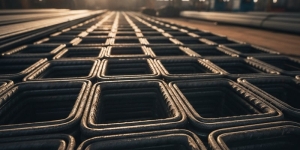

تعریف کامل میلگرد برشی
میلگرد برشی یکی از اجزای کلیدی در سازههای بتنآرمه است که نقش آن افزایش ظرفیت تحمل نیروهای جانبی و جلوگیری از شکست ترد سازه میباشد. در حالت کلی، زمانی که نیروهای وارده بر بتن بیشتر از حد تحمل آن باشد، ترکهای مورب ناشی از برش ایجاد میشوند. از آنجا که بتن در برابر برش مقاومت محدودی دارد، مهندسان برای تقویت این ناحیه از میلگردهای خاصی استفاده میکنند که به آنها میلگرد برشی گفته میشود.
این میلگردها معمولاً به شکل خاموت، رکابی، سنجاقی یا ترکیبی از این موارد طراحی میشوند و ضمن محصورسازی بتن، باعث افزایش شکلپذیری و جلوگیری از گسترش ترکها میشوند. نقش اصلی آنها ایجاد مسیری برای انتقال نیروهای برشی از بتن به فولاد و در نهایت افزایش تنشپذیری عضو میباشد.
نقش میلگرد برشی در سازههای بتنآرمه
در سازههای بتنآرمه، دو نوع بار اصلی وجود دارد: بارهای ثقلی و بارهای جانبی. بارهای ثقلی مانند وزن خود سازه و بارهای بهرهبرداری، معمولاً توسط میلگردهای طولی کنترل میشوند. اما نیروهای جانبی ناشی از باد، زلزله و ضربه میتوانند برش قابلتوجهی در اعضای سازهای ایجاد کنند. نقش میلگرد برشی در این حالت جلوگیری از شکست مورب و افزایش پایداری عضو است.
میلگرد برشی با محصور کردن میلگردهای طولی باعث افزایش مقاومت ستون در برابر کمانش و شکنندگی نیز میشود. در واقع، مهار مناسب میلگردهای طولی بدون حضور میلگرد برشی تقریباً غیرممکن است. این همان دلیل اصلی الزام آییننامهها برای استفاده از خاموت و رکاب در ستونهاست.

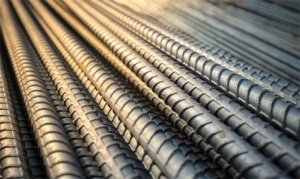

تفاوت میلگرد برشی با میلگرد طولی
میلگرد طولی در امتداد محور عضو سازه قرار میگیرد و وظیفه اصلی آن تحمل کشش و فشار محوری است.
اما میلگرد برشی معمولاً در جهت عمود یا مایل نسبت به میلگردهای طولی قرار میگیرد و بهصورت حلقهای، بسته یا نیمهبسته طراحی میشود.
تفاوتها بهطور خلاصه:
تفاوتهای عملکردی
-
میلگرد طولی → تحمل نیروهای کششی و فشاری
-
میلگرد برشی → انتقال نیروهای برشی، جلوگیری از شکست مورب
تفاوتهای هندسی
-
میلگرد طولی → مستقیم و طولانی
-
میلگرد برشی → حلقهای، بسته یا شکلدار
تفاوت در طراحی و مقدار استفاده
-
میلگردهای طولی طبق بارهای محوری تعیین میشوند.
-
میلگردهای برشی طبق نیروهای جانبی و ضوابط شکلپذیری تعیین میشوند.
انواع نیروهای برشی و رابطه آن با نیاز به میلگرد برشی
نیروهای برشی وارده بر ستون به سه دسته اصلی تقسیم میشوند:
برش ناشی از بارهای قائم
بارهای آسیبیزا که از تیرها به ستون منتقل میشوند، میتوانند باعث تمرکز تنش برشی شوند. در این حالت خاموتها نقش حمایتی دارند.
برش ناشی از بارهای جانبی
در زلزله یا بادهای شدید، ستون تحت نیروهای جانبی قرار میگیرد. این شرایط مهمترین عامل نیاز به میلگرد برشی است.
برش ناشی از لنگر خمشی
در نقاط اتصال تیر به ستون، لنگرهای بزرگ میتوانند باعث ایجاد تنشهای برشی همراه با برش دوطرفه شوند.
نیروهای برشی وقتی از آستانه مقاومت بتن عبور کنند، ترکهای مورب تشکیل میشود. نقش میلگرد برشی، جلوگیری از رشد این ترکها و انتقال بار است.

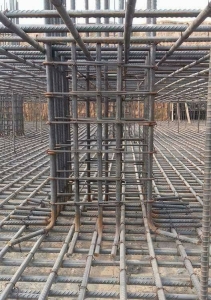

استفاده از میلگرد برشی در ستونها و دلیل اهمیت آن
ستونها اعضای اصلی باربر سازه هستند و شکست آنها میتواند باعث فروپاشی کلی سازه شود. به همین دلیل، وجود میلگرد برشی در ستونها ضروری است.
اهمیت میلگرد برشی در ستونها:
-
افزایش مقاومت در برابر برش
-
جلوگیری از کمانش میلگردهای طولی
-
افزایش شکلپذیری سازه
-
تأمین ضوابط ویژه قابهای خمشی
-
کاهش احتمال شکست ترد
در ساختمانهای بلندمرتبه، تأثیر این میلگردها دوچندان است.
استانداردهای متداول برای اجرای میلگرد برشی
آییننامههای مختلف شامل ضوابط مرتبط با طراحی و اجرای میلگرد برشی هستند:
مبحث نهم مقررات ملی ساختمان
حداقل فاصله خاموتها، حداقل قطر و شرایط شکلپذیری را تعریف میکند.
آییننامه ACI
در ACI 318 ضوابط برش، جزئیات محصورسازی و الزامات ویژه ستونها آورده شده است.
ضوابط لرزهای
در مناطق با خطر لرزهخیزی متوسط و زیاد، مقدار میلگرد برشی باید افزایش یابد.
ضوابط مهندسی و آییننامهای مربوط به میلگرد برشی در ستونها
ضوابط آییننامهای شامل موارد زیر است:
-
حداقل قطر خاموت
-
حداقل تعداد بازوهای سنجاقی
-
فواصل مجاز بر اساس شکلپذیری سازه
-
لزوم خاموتگذاری فشرده در ناحیه بحرانی ستون
-
الزام اجرای خاموت بسته در ستونهای ویژه
این قواعد برای جلوگیری از شکست برشی و افزایش دوام سازه ضروری هستند.

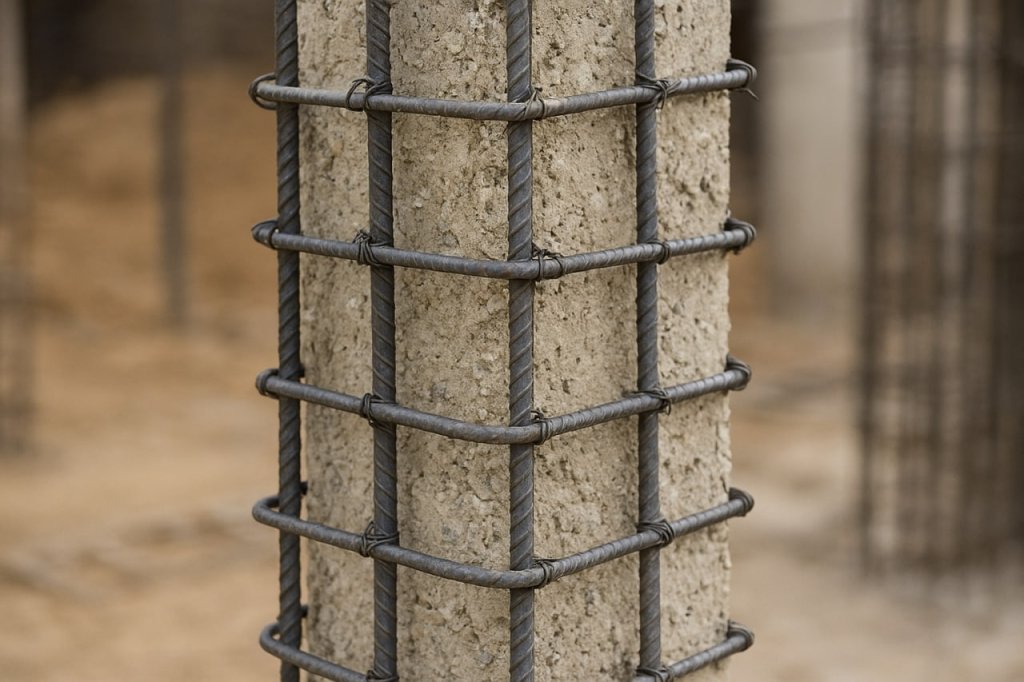

روشهای اجرای صحیح میلگرد برشی در ستونها
اجرای صحیح میلگرد برشی شامل چند مرحله کلیدی است:
شکلدهی صحیح خاموت
خاموتها باید بهصورت بسته با قلاب استاندارد ساخته شوند.
رعایت فواصل مناسب
فواصل خاموتها باید مطابق نقشه باشد و بهخصوص در ناحیه بحرانی کاهش یابد.
مهار درست میلگرد طولی
سنجاقیها باید به گونهای طراحی شوند که میلگردهای طولی مهار کامل داشته باشند.
کنترل پوشش بتن
پوشش ناکافی باعث خوردگی و کاهش عملکرد برشی میشود.
اشتباهات رایج در اجرای میلگرد برشی و راهحلها
برخی اشتباهات رایج عبارتاند از:
-
فواصل زیاد و غیر استاندارد
-
نبود قلاب استاندارد
-
استفاده از میلگرد بیکیفیت
-
عدم مهار مناسب میلگردهای طولی
-
عدم توجه به ناحیه بحرانی ستون
راهحلها شامل آموزش نیروهای اجرایی، نظارت دقیق و استفاده از میلگرد استاندارد است.
تأثیر کیفیت میلگرد بر عملکرد برشی ستونها
کیفیت میلگرد تأثیر مستقیم بر مقاومت برشی دارد. استفاده از میلگرد نامرغوب میتواند:
-
کاهش قدرت تحمل بار
-
افزایش احتمال شکست
-
کاهش شکلپذیری سازه
را به همراه داشته باشد. شرکتهایی مانند رادمان آهن که در تأمین ملزومات فلزی فعالیت دارند، معمولاً بر عرضه میلگرد باکیفیت استاندارد تمرکز دارند و این موضوع در پروژههای برشی اهمیت ویژهای دارد.
بررسی رفتار سازهای ستون در صورت عدم استفاده از میلگرد برشی
عدم استفاده از میلگرد برشی میتواند پیامدهای جدی داشته باشد:
-
ایجاد ترکهای مورب
-
شکست ترد
-
کمانش میلگردهای طولی
-
فروپاشی ستون
-
کاهش ایمنی سازه
در سازههای لرزهای، نبود خاموت میتواند منجر به شکست فوری و غیرقابلپیشبینی شود.
نقش شرکتهایی مانند رادمان آهن در تأمین میلگرد مناسب برای پروژههای برشی
در پروژههای عمرانی، انتخاب میلگرد استاندارد و مقاوم اهمیت زیادی دارد. شرکتهایی مانند رادمان آهن به دلیل فعالیت در حوزه تأمین ملزومات فلزی، نقش مهمی در عرضه میلگرد مناسب برای بخشهای بحرانی مانند ستونها دارند. تأمینکننده معتبر میتواند کیفیت یکنواخت و استاندارد میلگرد را تضمین کند، که یکی از عوامل کلیدی در رفتار درست ستونها تحت برش است.
اهمیت انتخاب سایز مناسب میلگرد برشی
انتخاب سایز خاموت و میلگرد برشی به فاکتورهای زیر بستگی دارد:
-
قطر میلگردهای طولی
-
میزان نیروی برشی
-
ضوابط آییننامهای
-
نوع سازه و ارتفاع ساختمان
استفاده از سایز نامناسب میتواند مقاومت عضو را کاهش دهد و ایمنی سازه را به خطر بیندازد.
مقایسه میلگرد برشی در ستونهای بتنی با دیوار برشی
دیوار برشی نسبت به ستونها سطح بیشتری برای تحمل بار جانبی دارد. اما ستونها نیز باید با میلگرد مناسب تقویت شوند.
تفاوتها:
عملکرد سازهای
-
دیوار برشی → نقش اصلی در تحمل بارهای جانبی
-
ستون → نقش مشترک بین بار ثقلی و جانبی
مقدار میلگرد برشی
در ستونها به دلیل ابعاد کم، تراکم بیشتری لازم است.
حساسیت به شکست
ستون حساستر است و خاموتگذاری آن اهمیت بیشتری دارد.
نکات اجرایی میلگرد برشی در ساختمانهای بلندمرتبه
در ساختمانهای بلند:
-
نیروهای جانبی زیاد است
-
ستونها باید شکلپذیری بالا داشته باشند
-
خاموتها باید با فواصل کمتر اجرا شوند
-
استفاده از سنجاقی و خاموت بسته ضروریتر است
تحلیل رفتار میلگرد برشی تحت زلزله
در زلزله، ستون تحت نیروهای متناوب رفت و برگشتی قرار میگیرد که باعث ایجاد ترکهای مورب میشود. میلگرد برشی با:
-
توزیع تنش
-
جلوگیری از گسترش ترک
-
محصورسازی میلگردهای طولی
-
افزایش شکلپذیری
باعث حفظ پایداری ستون میشود.
نقش میلگرد برشی در جلوگیری از کمانش ستون
کمانش میلگرد طولی یکی از خطرناکترین شکستهاست. خاموتها با ایجاد محصورسازی جلوی کمانش موضعی را میگیرند. اگر این مهار انجام نشود، ستون در برابر فشارهای محوری مقاومت کمی خواهد داشت.
بررسی اقتصادی استفاده از میلگرد برشی
استفاده از میلگرد برشی اگرچه هزینهای اضافه ایجاد میکند، اما:
-
ایمنی سازه را افزایش میدهد
-
هزینههای تعمیرات را کاهش میدهد
-
خطر فروپاشی سازه را کم میکند
از منظر اقتصادی، عدم استفاده از آن پرهزینهتر خواهد بود.
نکات کلیدی برای مهندسان ناظر در کنترل میلگرد برشی
مهندسان ناظر باید به موارد زیر توجه کنند:
-
فاصله دقیق خاموتها
-
قلاب ۱۳۵ درجه
-
استفاده از میلگرد استاندارد
-
تراکم مناسب در ناحیه بحرانی
-
کنترل کیفیت خمکاری
بررسی نقش میلگرد برشی در کنترل تنشهای پیچشی ستونها
اگرچه ستونها عمدتاً تحت نیروهای محوری و جانبی قرار میگیرند، اما در بسیاری از سازهها—بهخصوص سازههای دارای نامنظمی یا اتصالهای پیچیده—نیروهای پیچشی نیز به ستون وارد میشود. پیچش باعث ایجاد تنش برشی پیچیدهای در مقطع ستون میشود که بدون وجود میلگرد برشی مناسب میتواند به گسیختگی ناگهانی منجر شود.
میلگردهای برشی با ایجاد یک شبکه مقاوم در برابر انتقال برش، این تنش پیچشی را بین میلگرد و بتن توزیع کرده و از ایجاد ترکهای مارپیچی جلوگیری میکنند. این عملکرد در ستونهایی که در گوشههای پلان قرار دارند و بیشترین پیچش را تحمل میکنند، اهمیت دوچندان دارد.
لزوم تراکم بالای میلگرد برشی در ناحیه اتصال تیر–ستون
گوشه اتصال تیر و ستون یکی از بحرانیترین نواحی هر سازه بتنی است. در این ناحیه سه نوع نیرو همزمان حضور دارند:
-
نیروهای محوری ستون
-
نیروهای خمشی تیر
-
نیروی برشی ناشی از لنگر و بارهای جانبی
به همین دلیل تراکم خاموتها باید افزایش یابد. وجود خاموتهای بسته با قلاب ۱۳۵ درجه نهتنها مقاومت برشی ستون را بالا میبرد، بلکه باعث جلوگیری از بازشدگی اتصال نیز میشود. این مسئله در سازههایی که در معرض زلزله با شدت بالا هستند کاملاً حیاتی محسوب میشود.
تحلیل اثر نسبت فولاد برشی به فولاد طولی در عملکرد ستون
یکی از نکات مهم طراحی، نسبت مناسب بین میلگرد طولی و میلگرد برشی است. اگرچه بخش عمده مقاومت محوری توسط میلگردهای طولی تأمین میشود، اما:
-
افزایش بیش از حد میلگرد طولی → خطر کمانش
-
کاهش میلگرد برشی → کاهش شکلپذیری
-
افزایش تراکم خاموت → افزایش مقاومت جانبی و جلوگیری از خردشدگی بتن
مهندس طراح باید براساس بار محوری، بار جانبی، نوع سازه و شرایط بهرهبرداری این نسبت را بهینه کند. استفاده از میلگرد استاندارد و همقطر که معمولاً توسط تأمینکنندگان معتبری مانند رادمان آهن عرضه میشود، در رعایت نسبت دقیق فولاد تأثیر زیادی دارد.
نقش میلگردهای سنجاقی در افزایش گیرایی ستون
میلگردهای سنجاقی معمولاً بهعنوان مکمل خاموت در ستون مورد استفاده قرار میگیرند. وظیفه اصلی آنها:
-
گیرایی بهتر میلگرد طولی
-
جلوگیری از لغزش فولاد
-
تحمل بخشی از نیروی برشی مورب
-
افزایش مقاومت برشی در ناحیه بحرانی
در ستونهایی که درصد فولاد طولی بالاست، سنجاقیها یکی از مؤثرترین روشهای افزایش گیرایی عضو محسوب میشوند.
تأثیر شکل مقطع ستون بر میزان میلگرد برشی
نوع مقطع ستون یکی از عوامل تعیینکننده در مقدار خاموت است:
H3 – ستون با مقطع دایرهای
این نوع ستون بهطور ذاتی مقاومت بیشتری در برابر پیچش و برش دارد، اما نیازمند خاموتگذاری پیوسته و منظم است.
H3 – ستون با مقطع مربعی
مورد استفاده در اکثر سازهها و نیازمند خاموت بسته با قلاب استاندارد.
H3 – ستون با مقطع مستطیلی باریک
این نوع ستونها در برابر کمانش میلگرد طولی حساستر بوده و معمولاً نیازمند خاموتهای متراکمتر هستند.
H3 – ستون با مقطع خاص (L، T، U)
در سازههای پیچیده بهکار میرود و ناحیههای تنش برشی نامتقارن دارند؛ بنابراین توزیع خاموتها باید دقیق و مهندسیشده باشد.
رفتار میلگرد برشی در ستونهایی با بتنهای پرمقاومت
در سالهای اخیر استفاده از بتنهای با مقاومت بالا (HSC) و بسیار بالا (UHPC) در سازهها رایج شده است. با وجود مقاومت زیاد بتن، استفاده از میلگرد برشی همچنان ضروری است زیرا:
-
بتن پرمقاومت شکنندهتر است
-
ترکها در آن سریعتر منتشر میشوند
-
محصورسازی توسط خاموت اهمیت بیشتری پیدا میکند
در ستونهایی با بتن مقاوم، خاموتها باید قویتر، با فاصله کمتر و دارای شکلپذیری بالاتر باشند.
بررسی نقش میلگرد برشی در ستونهای دارای بار محوری بسیار زیاد
ستونهایی که در سازههای صنعتی، برجهای بلند و پلها وجود دارند، بار محوری بسیار زیادی تحمل میکنند. در این شرایط:
-
احتمال کمانش سریع میلگرد طولی بیشتر است
-
بتن در ناحیه فشاری مستعد خردشدگی میشود
-
برش ناشی از بار محوری افزایش مییابد
در این شرایط، خاموتهای بسته و سنجاقیها نقش اصلی در محصورسازی دارند. استفاده از میلگرد با کیفیت بالا، که معمولاً در تأمینکنندگان تخصصی مثل رادمان آهن قابل دسترس است، کمک میکند تا ستون عملکرد قابلاعتمادتری داشته باشد.
نکات اجرایی میلگرد برشی در آبوهوای گرم و سرد
شرایط محیطی روی اجرای میلگرد تأثیر مستقیم دارد:
H3 – در مناطق گرم
-
افزایش سرعت هیدراتاسیون
-
کاهش پیوستگی بتن و فولاد
-
نیاز به خاموت بیشتر در ناحیه بحرانی
H3 – در مناطق سرد
-
خطر یخزدگی بتن تازه
-
کاهش چسبندگی فولاد
-
لزوم استفاده از میلگرد دارای روکش ضدزنگ در پروژههای خاص
شرایط آبوهوایی میتواند مقاومت برشی ستون را تحتتأثیر قرار دهد، بنابراین در طراحی میلگرد برشی باید این عوامل لحاظ شود.
تحلیل اثر طول ستون بر میزان میلگرد برشی
هرچه طول ستون بیشتر باشد:
-
لنگر خمشی افزایش مییابد
-
نیروی برشی بیشتری منتقل میشود
-
نیاز به تراکم بالاتر میلگرد برشی وجود دارد
در ستونهای کوتاه، رفتار برشی برجستهتر است؛ در ستونهای بلند، رفتار خمشی غالب میشود. اما در هر دو، میلگرد برشی نقشی حیاتی دارد.
لزوم هماهنگی میان نقشه سازه و اجرا در بخش میلگرد برشی
یکی از چالشهای رایج در پروژهها، عدم انطباق مرحله اجرا با نقشه است. این مسئله مخصوصاً در بخش خاموتگذاری اهمیت دارد. مهندس ناظر باید اطمینان حاصل کند که:
-
فواصل خاموت دقیق است
-
شکل خاموت مطابق نقشه است
-
سایز میلگرد درست است
-
تراکم لازم در ناحیه بحرانی رعایت شده
عدم هماهنگی میان طراحی و اجرا میتواند مقاومت ستون را تا ۵۰٪ کاهش دهد.
نقش میلگرد برشی در ستونهای مقاومسازیشده
در پروژههای قدیمی، یکی از روشهای مقاومسازی ستونها افزودن خاموتهای جدید یا ژاکت فولادی است. میلگرد برشی در مقاومسازی نقشهای زیر را دارد:
-
افزایش شکلپذیری ستون
-
افزایش مقاومت جانبی
-
جلوگیری از شکست مورب قدیمی
-
بهبود عملکرد ستون تحت زلزله
در مقاومسازی معمولاً از خاموتهای پیوسته یا قفس فولادی استفاده میشود.
جمعبندی نهایی
میلگرد برشی یکی از حیاتیترین اجزای سازههای بتنآرمه است. این میلگردها نقش اساسی در کنترل نیروهای جانبی، جلوگیری از شکست مورب، افزایش شکلپذیری و جلوگیری از کمانش میلگردهای طولی دارند. در ستونها، اهمیت میلگرد برشی چند برابر میشود و رعایت ضوابط آییننامهای، اجرا و نظارت دقیق از الزامات اصلی محسوب میشود. استفاده از میلگرد استاندارد و باکیفیت که توسط تأمینکنندگان معتبر مانند رادمان آهن عرضه میشود، میتواند در عملکرد سازهای ستونها نقش تعیینکنندهای داشته باشد.
-
-
