ناودانی سبک چیست؟
مقدمه
در میان مقاطع فولادی متنوعی که در صنایع ساختمانی، صنعتی و زیرساختی مورد استفاده قرار میگیرند، ناودانی سبک جایگاه ویژهای دارد. این مقطع فولادی که در دستهی پروفیلهای باز قرار میگیرد، به دلیل وزن کمتر، شکلپذیری مناسب، و مقاومت قابل قبول در برابر تنشهای خمشی، در بسیاری از کاربردهای عمرانی و صنعتی انتخابی بهینه محسوب میشود.
ناودانی سبک در واقع نوعی پروفیل U‑شکل است که بر اساس وزن واحد طول و ضخامت جدارهها از نمونهی سنگین متمایز میشود. این تفاوت ظاهری شاید کوچک به نظر برسد، اما در عمل تأثیری جدی بر خواص مکانیکی، سهولت نصب، قیمت تمامشده و حتی روشهای طراحی سازهای دارد.
در بازار فولاد ایران، شناخت ویژگیهای فنی و اقتصادی ناودانیها اهمیت بالایی دارد؛ چرا که انتخاب اشتباه میان نوع سبک و سنگین میتواند موجب افزایش هزینه ساخت یا کاهش استحکام سازه شود. به همین دلیل مهندسان عمران و پیمانکاران باید بدانند ناودانی سبک دقیقاً چیست، چگونه تولید میشود، و در چه شرایطی استفاده از آن منطقیتر است.
اگر قصد دارید پیش از خرید با مشخصات فنی، وزن، کاربرد و تفاوت انواع ناودانی آشنا شوید، میتوانید از مطالب تخصصی و محصولات موجود در رادمان آهن به نشانی استفاده کنید.
تعریف و مفهوم ناودانی سبک

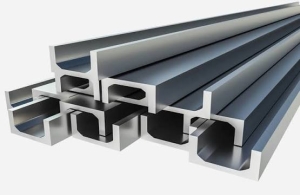

بهطور کلی، ناودانی (Channel) مقطعی فولادی است که سطح مقطع آن شبیه حرف انگلیسی U میباشد. این شکل هندسی به علت دارا بودن دو بال عمودی و یک جان افقی، قابلیت تحمل نیروهای خمشی و برشی قابل توجهی دارد.
ناودانیها بر اساس وزن هر متر طول (kg/m) به دو دستهی اصلی تقسیم میشوند:
- ناودانی سبک
- ناودانی سنگین
مبنای این تقسیمبندی جدول اشتال (DIN 1026) یا استاندارد ملی ایران است که وزن تئوریک هر سایز را مشخص میکند. هنگامی که وزن محصول از مقدار درجشده در جدول کمتر باشد، آن مقطع در دستهی ناودانی سبک قرار میگیرد.
به عنوان مثال، یک ناودانی سایز ۸ بر اساس استاندارد UPN باید وزنی در حدود ۸.۶ کیلوگرم در هر متر داشته باشد. اگر محصولی با همین ابعاد هندسی اما وزن حدود ۷.۲ کیلوگرم تولید شود، آن را «ناودانی سبک» مینامند.
به بیانی دیگر، ناودانی سبک حاصل کاهش ضخامت بالها یا جان نسبت به مقادیر استاندارد است که به کاهش وزن، هزینه و در نتیجه قیمت نهایی منجر میشود. البته این کاهش وزن باید در محدودهای مجاز باشد تا مقاومت مکانیکی و ایمنی مقطع حفظ شود.
برای مشاهده مشخصات فنی انواع ناودانی و بررسی موجودی بازار، به رادمان آهن مراجعه کنید.
فرآیند تولید ناودانی سبک
تولید ناودانی سبک بهطور کلی از دو مسیر صنعتی اصلی انجام میشود: نورد گرم و نورد سرد. انتخاب روش تولید به نوع ماده اولیه، دقت ابعادی مورد انتظار، و ویژگیهای مکانیکی مطلوب در کاربرد نهایی بستگی دارد.
۱. نورد گرم
در روش نورد گرم، شمش فولادی (بیلت) با ترکیب شیمیایی کنترلشده در کورههای پیشگرمایش تا دمای حدود ۱۱۰۰ درجه سانتیگراد حرارت داده میشود. در این دما، فولاد از حالت جامد به محدودهی پلاستیک وارد شده و قابلیت تغییر شکل پیوسته بهدست میآورد. شمش پس از خروج از کوره از میان مجموعهای از غلتکهای کاهنده و فرمدهنده عبور میکند تا به تدریج مقطع U‑شکل ناودانی ایجاد شود.
نکات کلیدی در این مرحله عبارتاند از:
- کنترل مداوم دمای نورد و جلوگیری از اکسیداسیون سطحی؛
- تنظیم دقیق سرعت عبور بین مراحل اولیه و نهایی برای جلوگیری از پیچش مقطع؛
- و تعویض دورهای غلتکها برای حفظ تلرانس ابعادی.
در پایان فرآیند، محصول به اندازههای استاندارد – معمولاً ۶ یا ۱۲ متر – برش داده میشود، سپس در بستر خنککاری قرار گرفته و پس از بازرسی اولیه، بستهبندی و علامتگذاری میگردد.
۲. نورد سرد

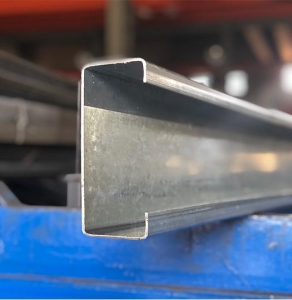

در روش نورد سرد، مادهی اولیه معمولاً ورق فولادی گرم نوردشده است که پس از اسیدشویی برای حذف زنگ و پوسته اکسیدی، در دمای محیط از میان رولهای شکلدهنده دقیق عبور داده میشود. برخلاف نورد گرم، در این فرآیند دما ثابت مانده و تغییر شکل در فاز جامد انجام میگیرد.
ویژگیهای این روش شامل:
- کیفیت سطحی بالا و صافی مناسب برای پوششدهی رنگ یا گالوانیزه؛
- دقت هندسی بالا در ابعاد و یکنواختی زاویههای بالها؛
- و در عین حال کاهش مقاومت تسلیم نسبت به محصول نورد گرم به دلیل عدم تبلور مجدد دانهها.
ناودانیهای تولیدشده با این روش معمولاً در سازههای سبکتر یا فریمهای صنعتی استفاده میشوند و برای مصارفی که نیاز به مقاومت بالا دارند مناسب نیستند.
۳. کنترل کیفیت و آزمون نهایی
در پایان خطوط تولید، هر دسته محصول باید از نظر ویژگیهای هندسی، مکانیکی و ظاهری مورد بررسی قرار گیرد. کنترل کیفیت در کارخانه شامل مراحل زیر است:
- اندازهگیری ضخامت جان و بالها با دستگاه اولتراسونیک یا میکرومتر لیزری؛
- آزمون کشش و سختیسنجی بر روی نمونههای تصادفی برای بررسی استحکام تسلیم و مقاومت نهایی؛
- بازرسی چشمی سطحی جهت شناسایی موجدار شدن، ترک یا پوستههای اکسیدی؛
- و در کارخانههای پیشرفتهتر، تست غیرمخرب اولتراسونیک (UT) برای تشخیص ناپیوستگیهای داخلی.
محصولی که همه آزمونها را با موفقیت پشت سر بگذارد، اجازهی صدور گواهی کیفیت (Mill Test Certificate) پیدا میکند و آماده تحویل به بازار میشود.
ویژگیها و مشخصات فنی ناودانی سبک
ویژگیهای فیزیکی و مکانیکی ناودانی سبک تا حد زیادی تابع جنس فولاد (معمولاً ST37، ST44 یا ST52) و فرآیند تولید آن است. مهمترین شاخصههای فنی عبارتاند از:
- وزن واحد طول: کمتر از مقادیر جدول اشتال؛ به طور متوسط بین ۴ تا ۹ کیلوگرم در هر متر برای سایزهای مختلف.
- ضخامت بدنه: معمولاً حدود ۲.۵ تا ۵ میلیمتر.
- مقاومت کششی: بین ۳۷۰ تا ۵۲۰ مگاپاسکال.
- انعطافپذیری و قابلیت برشکاری بالا.
- سطح مقطع U‑شکل با زاویه داخلی ملایم که مانع تمرکز تنش در گوشهها میشود.
- گالوانیزه یا رنگشده بودن در برخی کاربردهای خاص مانند سازههای نیمهنمایان یا محیطهای مرطوب.
از نظر ابعاد، ناودانیهای سبک در سایزهای ۴ تا ۲۰ سانتیمتر (که به آنها ناودانی ۴ تا ۲۰ گفته میشود) در بازار موجودند و استانداردهای ملی ایران (ISIRI 4477) و اروپایی (EN 1026) برای آنها مرجع است.
تفاوت ناودانی سبک و سنگین
در ظاهر ممکن است هر دو نوع ناودانی شبیه باشند، اما تفاوتهای عملکردی و اقتصادی میان آنها چشمگیر است.
| ویژگی | ناودانی سبک | ناودانی سنگین |
|---|---|---|
| وزن در واحد طول | کمتر از جدول اشتال | برابر با جدول اشتال |
| ضخامت جداره | کمتر | بیشتر |
| مقاومت خمشی | متوسط | بالا |
| کاربرد عمده | سازههای سبک، درب و پنجره، قفسهبندی | سازههای باربر و صنعتی |
| قیمت هر کیلوگرم | کمی ارزانتر | گرانتر به علت وزن بیشتر |
| شکلپذیری و جوشپذیری | بسیار خوب | خوب |
| استاندارد مرجع | ISIRI 4477 و DIN 1026 Light | ISIRI 4477 و UPN |
ناودانی سبک به دلیل وزن کمتر برای پروژههایی که بار استاتیکی زیادی ندارند، مانند سولههای سبک، قابهای فلزی داخلی، تجهیزات تهویه، پایه تابلو برق و اسکلتهای غیر باربر بهترین گزینه محسوب میشود. درحالیکه نوع سنگین برای خرپاها، تیرهای فرعی و سازههای صنعتی سنگین توصیه میگردد.
مزایا و معایب ناودانی سبک
مزایا:
- وزن کمتر و حملونقل آسانتر در مقایسه با نمونهی سنگین.
- صرفهجویی اقتصادی قابل توجه بهویژه در پروژههایی که کل مصرف فولاد زیاد است.
- قابلیت برش، شکلدهی و سوراخکاری آسان برای مونتاژ سریع.
- انطباق بالا با اصول مهندسی ارزش (Value Engineering) بهدلیل کاهش جرم و هزینه.
- امکان استفاده در پروژههای صنعتی، ساختمانی و تزئینی بدون نیاز به پوشش اضافی سنگین.
معایب:
- مقاومت خمشی و فشاری پایینتر در مقایسه با ناودانی سنگین.
- محدودیت در استفاده در سازههای باربر.
- لزوم نظارت دقیق بر کیفیت تولید چون کاهش ضخامت میتواند بر ایمنی تأثیرگذارد.
کاربردهای ناودانی سبک
ناودانی سبک بهدلیل ترکیب وزن پایین و استحکام کافی، در حوزههای متعددی استفاده میشود:
- ساخت قفسهها، پلهبرقیها، سکوهای کار، سازههای پشتیبان سقف کاذب
- طراحی در و پنجرههای فلزی صنعتی
- اجرای شاسی تابلوهای برق و تجهیزات تهویه مطبوع
- دکوراسیون صنعتی و طراحی فضای داخلی با سبک مینیمال
- قاب ستونها و دیوارهای سبک سولهها و گلخانهها
- پروژههای عمرانی سبک و سازههای موقت مانند غرفهها و داربستهای مهندسیشده
در شرایطی که سازه نیاز به وزن کمتر برای کنترل نیروی زلزله دارد، استفاده از ناودانی سبک میتواند باعث افزایش ایمنی لرزهای و بهبود پایداری کلی شود.
استانداردها و کنترل کیفیت
برای اطمینان از عملکرد مناسب، ناودانیهای سبک باید مطابق استانداردهای مشخصی تولید و ارزیابی شوند. رایجترین استانداردها عبارتاند از:
- استاندارد ملی ایران ISIRI 4477 (مطابق DIN 1026-1) برای ابعاد و وزنها.
- استاندارد ISIRI 3765 برای ترکیب شیمیایی و ویژگیهای مکانیکی فولاد.
- استاندارد ASTM A36/A572 برای تطبیق در صادرات.
کنترل کیفیت در کارخانهها معمولاً شامل مراحل زیر است:
- آزمون چشمی سطح برای تشخیص ترک یا موج.
- اندازهگیری ضخامت، زاویه بال و انحراف طولی با گیج مخصوص.
- تست کشش و خمش روی نمونههای تصادفی.
- بررسی یکنواختی وزن نسبت به طول کل بستهها.
جنبههای اقتصادی و بازار ناودانی سبک
بازار ناودانی در ایران بهعنوان بخشی از زنجیرهی صنعت فولاد، تحت تأثیر مستقیم متغیرهای کلان اقتصادی و شرایط عرضه و تقاضا قرار دارد. عواملی چون قیمت شمش فولاد، نوسانات نرخ ارز، هزینههای انرژی و حملونقل، میزان دسترسی به مواد اولیه، و حجم پروژههای عمرانی و صنعتی کشور تعیینکنندهی اصلی قیمت و روند مصرف این مقطع فولادی هستند.
۱. ارتباط قیمت ناودانی سبک با بازار شمش و انرژی
شمش فولادی بهعنوان ماده اولیهی تولید ناودانی، بیشترین سهم را در هزینه تمامشده دارد. تغییرات جهانی یا داخلی در بهای شمش، بهسرعت بر قیمت ناودانی اثرگذار است. از سوی دیگر، افزایش نرخ حاملهای انرژی مانند برق و گاز در کارخانهها باعث بالا رفتن هزینه ذوب و نورد شده و در نهایت خود را در قیمت نهایی محصول نشان میدهد.
۲. مزیت اقتصادی ناودانی سبک
ناودانی سبک به علت وزن پایینتر در هر متر طول، هزینه تمامشدهی کمتری برای هر متر سازه ایجاد میکند. این ویژگی موجب صرفهجویی در حملونقل، انبارداری و نصب نیز میشود. در پروژههایی که بودجه محدود است یا وزن سازه اهمیت دارد ــ مانند سولهها، تجهیزات صنعتی، و سازههای پیشساخته ــ استفاده از ناودانی سبک میتواند باعث کاهش ۱۰ تا ۲۰ درصدی هزینه نهایی ساخت شود.
۳. تقاضای روبهرشد در پروژههای مدرن
در سالهای اخیر، با افزایش تمایل به استفاده از سازههای سبک و سیستمهای پیشساخته فلزی، روند تقاضا برای ناودانی سبک صعودی بوده است. صنایع خودروسازی، تجهیزات شهری و پروژههای مسکونی مدرن از مشتریان دائمی این نوع مقطع شناخته میشوند. توسعه مناطق صنعتی و نوسازی شهرکهای مسکونی نیز تقاضای پایداری برای این محصول ایجاد کرده است.
۴. چالشهای رقابتی در بازار
رقابت در بازار ناودانی سبک گاه تولیدکنندگان را به سمت کاهش بیش از حد ضخامت بال و جان سوق داده است تا قیمت نهایی پایینتر به نظر برسد. این امر اگر بدون رعایت استانداردهای فنی انجام شود، موجب کاهش مقاومت سازهای و مشکلات ایمنی خواهد شد. ازاینرو توصیه میشود خریداران و پیمانکاران تنها از کارخانهها و تأمینکنندگان معتبر اقدام به خرید کنند.
در این میان، نقش شرکتهایی چون رادمان آهن بهعنوان واسطی مطمئن در زنجیره توزیع فولاد، اهمیت دارد؛ چراکه میتوانند علاوه بر تأمین محصول استاندارد، با مشاوره فنی و صداقت در اعلام مشخصات، به ثبات کیفی بازار کمک کنند.
نقش زنجیره توزیع و تأمینکنندگان
در فرآیند تأمین ناودانی سبک، توزیعکنندگان و انبارداران نقش حیاتی دارند؛ زیرا باید مقاطع را مطابق استاندارد و دارای برگهی آنالیز معتبر عرضه کنند.
به عنوان نمونه، رادمان آهن بهعنوان یکی از تأمینکنندگان فعال در زنجیره توزیع فولاد کشور، در زمینه عرضهی نبشی و ناودانیهای استاندارد فعالیت میکند. نام این قبیل مجموعهها معمولاً در مرحلهی فروش نهایی و توزیع به کارگاهها مطرح است و نقش آنها تضمین موجودی، تأمین ابعاد متنوع و ارائه فاکتورهای استاندارد کارخانهای است.
چالشهای تولید و استفاده از ناودانی سبک
- کنترل دقیق ضخامت در نورد: کوچکترین خطای غلتک میتواند منجر به خروج از تلرانس مجاز شود.
- یکنواختی در ترکیب شیمیایی: فولاد باید از لحاظ گوگرد و فسفر کنترل شود تا شکنندگی در خمکاری ایجاد نگردد.
- فرسایش قالب در نورد سرد: در صورت عدم بازسازی منظم، زاویههای نامناسب در گوشهها پدید میآید.
- نگهداری و انبارش: بهدلیل ضخامت کمتر، مقاومت در برابر ضربه یا رطوبت کاهش مییابد؛ از اینرو انبارها باید خشک و دارای پوشش مناسب باشند.
- مشکلات مصرف در سازههای سنگین: در صورت جایگزینی ناصحیح با نوع سنگین، احتمال گسیختگی افزایش پیدا میکند.
آینده و چشمانداز بازار ناودانی سبک
روند جهانی در حوزه ساختوساز و مهندسی سازهها به سوی سبکسازی، بهرهوری انرژی، و کاهش آلایندگی صنعتی حرکت میکند. در ایران نیز طی سالهای اخیر گرایش به استفاده از سازههای سبک و صنعتیسازی ساختمان موجب رشد قابل توجه مصرف مقاطع فولادی نازکتر از جمله ناودانی سبک شده است.
بهکارگیری نرمافزارهای طراحی پیشرفته و تحلیل اجزای محدود (Finite Element Method) باعث شده مهندسان بتوانند مقاومت مورد نیاز هر عضو سازه را با دقت بالا محاسبه و با انتخاب ناودانی در ابعاد و ضخامت مناسب، هم از منظر ایمنی و هم از دید اقتصادی بهینه عمل کنند. این تحول فناوری طراحی، مصرف ناودانی سبک را از حالت سنتی به کاربردی مهندسی و هدفمند ارتقا داده است.
۱. حرکت بهسوی تولید سبز و فولاد کمکربن
در سطح جهانی، شرکتهای تولیدکننده فولاد بهتدریج به سمت تولید فولاد کمکربن (Low Carbon Steel) و استفاده از مواد بازیافتی و قراضههای صنعتی حرکت کردهاند. این رویکرد علاوه بر کاهش انتشار دیاکسیدکربن در فرآیند ذوب، موجب صرفهجویی انرژی و تقویت اعتبار زیستمحیطی محصولات فولادی میشود. در ایران نیز برخی کارخانههای نورد داخلی، از جمله تولیدکنندگان ناودانی سبک، شروع به انطباق فرآیند خود با استانداردهای زیستمحیطی کردهاند تا در آینده امکان صادرات پایدار به بازارهای اروپایی و منطقهای را داشته باشند.
۲. ظرفیت صادراتی رو به رشد
با توجه به موقعیت جغرافیایی ایران و هزینه رقابتی تولید فولاد، بازارهای منطقهای همچون عراق، افغانستان، ارمنستان، آذربایجان و عمان به خریداران ثابت ناودانی سبک ایرانی تبدیل شدهاند. وزن پایینتر این محصول نسبت به نوع سنگین، هزینه حمل بار مرزی را کاهش داده و باعث شده در صادرات زمینی به کشورهای همسایه از مزیت اقتصادی مشخصی برخوردار باشد.
۳. پیشبینی رشد پایدار تقاضا
در افق میانمدت، انتظار میرود با رشد پروژههای عمرانی بزرگ، گسترش سازههای پیشساخته و افزایش استفاده از فناوری نورد دقیق، بازار ناودانی سبک در ایران رشد سالانه ۵ تا ۷ درصدی را تجربه کند. تمرکز بر تولید مطابق استانداردهای بینالمللی، کاهش مصرف انرژی در خطوط نورد و توسعه شبکه توزیع تخصصی میتواند جایگاه این محصول را در زنجیره تأمین فولاد کشور تثبیت کند.
در مجموع، ناودانی سبک در مسیر تبدیلشدن به یکی از اصلیترین مقاطع فولادی مورد استفاده در ساختوساز مدرن و صادرات منطقهای قرار دارد؛ محصولی که نهتنها مزیت اقتصادی دارد بلکه همسو با اهداف پایداری زیستمحیطی و توسعه صنعتی ایران نیز است.
جمعبندی
ناودانی سبک، یکی از پرکاربردترین مقاطع فولادی در صنعت ساختوساز مدرن است که با تلفیق وزن کم، قیمت مناسب و سهولت نصب توانسته بخش مهمی از بازار مقاطع U‑شکل را به خود اختصاص دهد.
شناخت درست تفاوت ناودانی سبک و سنگین، درک ویژگیهای فنی، و خرید از منابع معتبر نهتنها موجب صرفهجویی اقتصادی بلکه ضامن ایمنی سازه است.
در نهایت میتوان گفت ناودانی سبک محصولی استراتژیک برای پروژههایی است که نیاز به تعادل میان مقاومت و وزن دارند. با تداوم بهبود کیفیت تولید و رعایت استانداردها، این مقطع فولادی همچنان از ارکان اصلی صنعت فولاد ساختمانی ایران باقی خواهد ماند.
اگر قصد خرید ناودانی سبک یا دریافت مشاوره تخصصی برای انتخاب مقاطع فولادی را دارید، میتوانید از طریق رادمان آهن از قیمت روز، مشخصات فنی و موجودی انواع ناودانی، تیرآهن، میلگرد و سایر مقاطع فولادی مطلع شوید و با دریافت مشاوره، بهترین گزینه را متناسب با نیاز پروژه خود انتخاب کنید.
