ناودانی سبک چیست؟

مقدمه

ناودانی به عنوان یکی از مقاطع فولادی مهم در سازه‌های فلزی، نقش اساسی در استحکام، پایداری و انتقال نیرو دارد. در میان انواع مختلف ناودانی‌ها، «ناودانی سبک» به دلیل وزن کمتر، کارایی بالا در سازه‌های کم‌بار و کاربرد گسترده در صنایع مختلف، جایگاه ویژه‌ای در بازار فولاد و مهندسی عمران دارد. این مقطع به گونه‌ای طراحی شده است که ضمن حفظ مقاومت کافی، وزن کلی سازه را کاهش دهد و امکان اجرای سریع‌تر و اقتصادی‌تر پروژه‌ها را فراهم آورد.

اگر قصد بررسی مشخصات فنی مقاطع فولادی، استعلام قیمت روز آهن‌آلات و مطالعه تحلیل‌های تخصصی بازار فولاد را دارید، می‌توانید از طریق رادمان آهن به جدیدترین اطلاعات و خدمات این حوزه دسترسی داشته باشید:
radmanahan.ir/

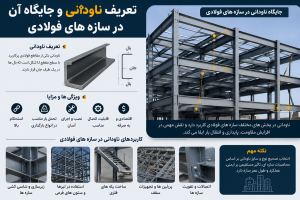

تعریف جامع ناودانی و جایگاه آن در سازه‌های فولادی

ناودانی (Channel) مقطعی با شکل U است که از دو بال و یک جان تشکیل می‌شود. این مقطع اغلب به صورت نورد گرم یا نورد سرد از فولاد تولید می‌شود و به عنوان عضو سازه‌ای در انتقال نیروهای فشاری، خمشی و برشی کاربرد دارد. استفاده از ناودانی در سازه‌های فولادی متداول است زیرا ضمن سبکی نسبی، توان تحمل بارهای موضعی بالا را دارد.

در سازه‌ها، ناودانی معمولاً در مواردی مانند تیرهای فرعی، ستونک‌ها، قاب‌های محیطی، نرده‌ها و نگهدارنده‌های صنعتی استفاده می‌شود. طراحی این مقطع به گونه‌ای است که پاسخ مناسبی در مقابل خمش و کمانش ارائه دهد.

تعریف جامع ناودانی و جایگاه آن در سازه‌های فولادی

ناودانی (Channel) مقطعی با شکل U است که از دو بال و یک جان تشکیل می‌شود. این مقطع اغلب به صورت نورد گرم یا نورد سرد از فولاد تولید می‌شود و به عنوان عضو سازه‌ای در انتقال نیروهای فشاری، خمشی و برشی کاربرد دارد. استفاده از ناودانی در سازه‌های فولادی متداول است زیرا ضمن سبکی نسبی، توان تحمل بارهای موضعی بالا را دارد.

در سازه‌ها، ناودانی معمولاً در مواردی مانند تیرهای فرعی، ستونک‌ها، قاب‌های محیطی، نرده‌ها و نگهدارنده‌های صنعتی استفاده می‌شود. طراحی این مقطع به گونه‌ای است که پاسخ مناسبی در مقابل خمش و کمانش ارائه دهد.

انواع ناودانی از نظر وزن و ضخامت

ناودانی‌ها از نظر وزن و ضخامت به دو گروه اصلی تقسیم می‌شوند:

1. ناودانی سبک
2. ناودانی سنگین

تفاوت این دو نوع، در ضخامت جان و بال‌ها، وزن واحد طول و مقاومت مکانیکی است. ناودانی سبک در پروژه‌هایی به کار می‌رود که محدودیت باربری وجود دارد اما وزن کم اهمیت بالایی دارد. در مقابل، ناودانی سنگین برای سازه‌های صنعتی و باربر استفاده می‌شود.

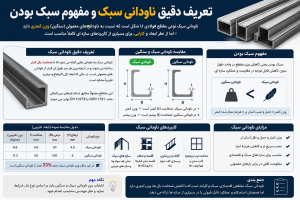

تعریف دقیق ناودانی سبک و مفهوم سبک بودن

ناودانی سبک نوعی مقطع فولادی با وزن کمتر از مقادیر استاندارد جدول اشتال است. سبکی در اینجا به معنای کاهش ضخامت بال و جان نسبت به مقاطع معمولی است. این ویژگی سبب می‌شود وزن واحد طول ناودانی سبک کمتر از ناودانی سنگین باشد. به عنوان مثال، یک ناودانی سبک ۱۰ ممکن است وزنی در حدود ۸ کیلوگرم بر متر داشته باشد، در حالی که نمونه سنگین آن بیش از ۱۰ کیلوگرم بر متر است.

ویژگی سبک بودن باعث می‌شود در پروژه‌هایی که به کاهش بار مرده نیاز است، مانند سازه‌های پیش‌ساخته، LSF و دهانه‌های کوچک، استفاده از این مقاطع توجیه فنی و اقتصادی پیدا کند.

استانداردهای متداول برای ناودانی سبک

تولید ناودانی سبک بر اساس استانداردهای مختلفی انجام می‌شود که جهت ضمانت کیفیت و دقت ابعادی الزامی هستند. مهم‌ترین این استانداردها عبارت‌اند از:

• ISIRI 4477: استاندارد ملی ایران برای ناودانی‌های نورد گرم.
• EN 10279: استاندارد اروپایی برای ابعاد و تلرانس ناودانی‌های فولادی.
• DIN 1026: استاندارد آلمانی که ابعاد مقاطع سبک و سنگین را تعریف می‌کند.
• ASTM A36 / A572: استاندارد آمریکایی برای ترکیب شیمیایی و خواص مکانیکی فولاد ساختمانی.

در ناودانی سبک، رعایت تلرانس‌های ابعادی اهمیت ویژه‌ای دارد زیرا کوچک‌ترین انحراف می‌تواند باعث انطباق ناقص اعضای سازه یا ضعف‌های موضعی شود.

تفاوت ناودانی سبک با ناودانی سنگین و سایر مقاطع مشابه

۱. از نظر شکل و ابعاد

ناودانی سبک و سنگین هر دو دارای مقطع U شکل هستند، با این تفاوت که ضخامت بال و جان در نوع سبک کمتر است. این موضوع در وزن و سختی خمشی تأثیر مستقیم دارد.

۲. از نظر وزن و مقاومت مکانیکی

وزن واحد طول ناودانی سبک کمتر بوده و به تبع آن مقاومت خمشی کاهش می‌یابد. بنابراین، استفاده از آن باید محدود به سازه‌های سبک و غیر باربر باشد.

۳. مقایسه با تیرآهن، نبشی و سپری

• تیرآهن نسبت به ناودانی دارای ممان اینرسی و مدول مقطع بزرگ‌تری است و برای بارهای سنگین مناسب‌تر است.
• نبشی اغلب در اتصالات گوشه و اعضای تقویتی استفاده می‌شود.
• سپری شباهت‌هایی با ناودانی دارد ولی توزیع نیرو در آن متفاوت است.

ویژگی‌های هندسی و مکانیکی ناودانی سبک

1. وزن واحد طول: معمولاً بین ۵ تا ۱۲ کیلوگرم بر متر بسته به سایز.
2. تلرانس ابعادی: حدود ±۲٪ طبق DIN 1026.
3. مقاومت خمشی: وابسته به ممان اینرسی و جنس فولاد، عموماً بین ۱۵۰ تا ۲۴۰ مگاپاسکال.
4. نسبت سطح مقطع به وزن: بالا، که باعث افزایش کارایی سازه‌ای می‌شود.

در طراحی سازه، آگاهی از این ویژگی‌ها برای کنترل تغییرشکل‌ها و تحلیل رفتار خمیری اهمیت دارد.

کاربردهای ناودانی سبک در صنعت و ساختمان

ناودانی سبک در بسیاری از بخش‌ها مورد استفاده قرار می‌گیرد:

• سازه‌های سبک فولادی (LSF): فرم‌دهی سریع و وزن پایین، نصب آسان.
• درب و پنجره‌های فولادی صنعتی: برای قاب‌گیری و اسکلت داخلی.
• شاسی و فریم تجهیزات صنعتی: در ماشین‌آلات سبک، قفسه‌ها و نرده‌ها.
• سازه‌های موقت: داربست‌ها، اسکلت‌های نمایشگاهی، و پایه‌های روشنایی.

مزایا و معایب استفاده از ناودانی سبک

مزایا

• کاهش بار مرده و بهبود کارایی سازه.
• صرفه‌جویی اقتصادی در حمل و نصب.
• سهولت در برش، سوراخ‌کاری و نصب پیچ و مهره.

معایب

• ظرفیت باربری محدود.
• نیاز به طراحی دقیق‌تر از نظر خمش و کمانش.
• حساسیت به انحرافات ابعادی و کیفیت تولید.

کنترل کیفیت و تست‌های فنی ناودانی سبک

۱. بازرسی ظاهری

شامل بررسی صافی سطح، تابیدگی، انحنا و وجود ترک‌های سطحی است.

۲. تست‌های مکانیکی

• تست کشش: بررسی استحکام نهایی و نقطه تسلیم.
• تست خمش: ارزیابی چقرمگی و شکل‌پذیری.
• تست ضربه (شارپی): برای بررسی مقاومت در دمای پایین.

۳. تست‌های غیرمخرب (NDT)

• التراسونیک (UT): آشکارسازی ناپیوستگی‌های داخلی.
• تست سختی (HRB, HRC): کنترل یکنواختی فولاد.
• کنترل جوش: در صورت استفاده در سازه‌های مونتاژی.

۴. بررسی ترکیب شیمیایی فولاد

نمونه‌ها با دستگاه اسپکترومتر آنالیز می‌شوند تا درصد کربن، منگنز، سیلیسیم و عناصر مضر تأیید شود.

فرآیند تولید ناودانی سبک

۱. نورد گرم

در این روش شمش فولادی تا حدود ۱۱۰۰ درجهٔ سانتی‌گراد حرارت دیده و سپس از غلتک‌های مخصوص عبور می‌کند. محصول دارای سطح نسبتاً زبر و ساختار کریستالی یکنواخت است.

۲. نورد سرد

در این روش ورق فولادی با ضخامت مناسب تحت غلتک سرد و فرم‌دهی مکانیکی قرار می‌گیرد. دقت ابعادی بالاتر و کیفیت سطحی بهتری حاصل می‌شود، اما استحکام کششی افزایش و شکل‌پذیری کاهش می‌یابد.

مقایسه دو فرایند

ویژگینورد گرمنورد سرددقت ابعادیکمتربیشترکیفیت سطحمتوسطعالیهزینه تولیدپایین‌تربالاتراستحکام نهایییکنواختبالاتر در کشش

استانداردهای ملی و بین‌المللی مرتبط با ناودانی سبک

تطابق محصول با استانداردهای لازم تضمین می‌کند که مقطع از نظر ترکیب شیمیایی، استحکام و ابعاد در محدودهٔ مجاز قرار دارد. استانداردهای کلیدی عبارت‌اند از:

• ISIRI 4477 (ایران): الزامات ابعادی و مکانیکی مقاطع فولادی نورد گرم.
• EN 10279 (اروپا): ضخامت بال و جان، زاویه بال و تلرانس‌ها.
• DIN 1026 (آلمان): طبقه‌بندی انواع سبک، نیمه‌سبک و سنگین.
• ASTM A36 و A572 (آمریکا): ترکیب شیمیایی فولاد ساختمانی.

تفاوت ناودانی سبک کارخانه‌ای و ناودانی حاصل از برش ورق

ویژگیناودانی کارخانه‌ایناودانی برشیروش ساختنورد گرم یا سرد در خطوط تولیدبرش، خم‌کاری و جوشکاری ورقدقت ابعادیبالامتغیردوام و مقاومتبالاترپایین‌ترظاهر سطحیکنواخت و صافممکن است زبر یا دارای آثار جوش باشد

استفاده از ناودانی برشی تنها در کاربردهای موقت یا غیرسازه‌ای توصیه می‌شود، زیرا تحمل خمش آن کمتر و احتمال تمرکز تنش در گوشه‌ها بیشتر است.

نکات مهم در انتخاب ناودانی سبک برای پروژه‌های عمرانی

• بررسی بارهای طراحی: تناسب ممان اینرسی و مدول مقطع با بار وارده.
• شرایط محیطی: در مناطق مرطوب از مقاطع با پوشش گالوانیزه استفاده شود.
• روش نصب: در پروژه‌های پیچ و مهره‌ای، دقت سوراخ‌کاری اهمیت دارد.
• نوع پوشش سطحی: بسته به نوع محیط می‌تواند رنگ اپوکسی، گالوانیزه یا پلی‌اورتان باشد.
• گواهی کیفیت و اصالت محصول: دریافت مدارک کارخانه تولیدکننده شامل آنالیز شیمیایی، تست مکانیکی و ابعاد ضروری است.

خطاها و اشتباهات رایج در خرید یا استفاده از ناودانی سبک

1. انتخاب مقطع با وزن کمتر از مقدار طراحی‌شده.
2. غفلت از کنترل ابعادی و انطباق با نقشه‌ها.
3. خرید محصول بدون گواهی یا از منابع غیرمعتبر.
4. استفاده از مقاطع برشی به جای ناودانی استاندارد در کاربردهای سازه‌ای.
5. بی‌توجهی به استاندارد سطح پوشش در محیط‌های خورنده.

تحلیل بازار ناودانی سبک در ایران

بازار ناودانی سبک در ایران تحت تأثیر عوامل متعددی از جمله قیمت جهانی فولاد، نرخ ارز و سیاست‌های صادراتی قرار دارد. روند نوسان نرخ ارز در سال‌های اخیر موجب افزایش هزینه تولید و نوسان بازار داخلی شده است. با این حال، تقاضا در بخش مسکن و صنایع سبک هنوز بسیار بالاست.

در میان تولیدکنندگان داخلی، برندهایی چون ذوب‌آهن اصفهان، فولاد ناب تبریز و صبا فولاد زاگرس از مطرح‌ترین‌ها محسوب می‌شوند. مجموعه رادمان آهن نیز به عنوان یکی از تأمین‌کنندگان معتبر ناودانی‌های سبک، در کنترل کیفیت محصولات و عرضه مطابق استانداردهای ملی نقش قابل‌توجهی دارد.

تحلیل مهندسی ناودانی سبک

ناودانی‌های سبک به عنوان یکی از مقاطع پرکاربرد در ساختمان‌سازی، دارای ویژگی‌های مهندسی منحصر به فردی هستند که می‌توانند در طراحی سازه‌های مختلف تأثیرگذار باشند. یکی از مهم‌ترین عوامل در انتخاب ناودانی سبک، رفتار آن تحت بارهای مختلف است. تحقیقات نشان می‌دهد که ناودانی‌های سبک با ضریب ایمنی قابل قبولی قادر به تحمل بارهای خمشی و برشی هستند.

در تمرین‌های مهندسی، بررسی نحوه توزیع تنش و تغییر شکل در ناودانی‌های سبک در مقایسه با انواع سنگین‌تر می‌تواند به درک بهتری از رفتار سازه کمک کند. به عنوان مثال، ناودانی‌های سبک در تبدیل بارهای متمرکز به بارهای توزیع‌شده عملکرد بهتری دارند، که این امر می‌تواند منجر به کاهش نقاط ضعف و بهینه‌سازی طراحی سازه شود.

بررسی تطبیقی با ناودانی سنگین

یکی از جنبه‌های مهم در انتخاب ناودانی مناسب، مقایسه بین ناودانی‌های سبک و سنگین است. در حالی که ناودانی‌های سنگین دارای مقاومت بالاتری هستند، هزینه‌های تولید و نصب آن‌ها معمولاً بیشتر است. ناودانی‌های سبک با توجه به هزینه کمتر و وزن پایین‌تر، می‌توانند گزینه‌های بهتری باشند، به ویژه در پروژه‌هایی که محدودیت‌های وزنی وجود دارد.

علاوه بر این، بارگذاری دینامیکی در سازه‌های با ناودانی سبک نیز متفاوت از سازه‌های سنگین است. نتایج تحقیقات نشان می‌دهد که در بسیاری از موارد، سازه‌هایی که از ناودانی‌های سبک استفاده می‌کنند، عملکرد بهتری تحت بارهای لرزه‌ای دارند، به ویژه در مناطق زلزله‌خیز.

وضعیت بازار و آینده صنعت تولید ناودانی

بازار ناودانی سبک در سال‌های اخیر با رشد قابل توجهی مواجه شده است. افزایش تقاضا برای ساخت و سازهای مدرن و پایدار منجر به افزایش سرمایه‌گذاری در صنعت تولید ناودانی شده است. کشورهایی که در تولید ناودانی‌های سبک فعالیت دارند، با بهره‌گیری از تکنولوژی‌های نوین، قادر به کاهش هزینه‌ها و زمان تولید بوده‌اند.

همچنین، پیش‌بینی می‌شود که با افزایش آگاهی درباره مزایای اقتصادی و زیست‌محیطی استفاده از ناودانی‌های سبک، تقاضای این مقاطع در بازار جهانی بیشتر شود. تولیدکنندگان باید به تطابق با استانداردهای زیست‌محیطی و استفاده از منابع پایدار توجه ویژه‌ای داشته باشند.

دیدگاه زیست‌محیطی و پایداری

با توجه به چالش‌های زیست‌محیطی موجود، صنعت تولید ناودانی‌های سبک به سمت استفاده از مواد بازیافتی و کاهش ضایعات حرکت می‌کند. این تقاضا برای تولیدات پایدار نه تنها به حفظ منابع طبیعی کمک خواهد کرد، بلکه می‌تواند به برتری رقابتی تولیدکنندگان در بازارهای جهانی منجر شود.

استفاده از ناودانی‌های سبک به دلیل وزن کمتر آن‌ها و کاهش مصرف انرژی در فرآیند حمل و نقل، از نظر زیست‌محیطی نیز مورد توجه قرار گرفته است. به علاوه، با توجه به قابلیت بازیافت بالای فولاد، ناودانی‌های سبک می‌توانند به عنوان یک انتخاب پایدار در ساختمان‌سازی معرفی شوند.

1. مزایای استفاده از ناودانی‌های سبک در صنعت ساخت و ساز

ناودانی‌های سبک به دلیل ویژگی‌های خاص خود، مزایای متعددی را برای مهندسان و معماران به همراه دارند. برخی از این مزایا عبارتند از:

• کاهش وزن و بار مرده: استفاده از ناودانی‌های سبک به کاهش بار مرده سازه کمک می‌کند، که این به ویژه در طراحی ساختمان‌های چند طبقه و سازه‌های موقت بسیار مهم است. کاهش وزن کلی سازه می‌تواند منجر به صرفه‌جویی در هزینه‌های پایه‌گذاری و نگهداری شود.

• زمان و هزینه کمتر در نصب: نصب ناودانی‌های سبک به دلیل وزن کم و سهولت در حمل و نقل سریع‌تر صورت می‌گیرد. این امر می‌تواند منجر به کاهش زمان پروژه و هزینه‌های مربوط به کارگری و تجهیزات شود.

• تنوع در طراحی: ناودانی‌های سبک به دلیل اشکال و اندازه‌های مختلف، به طراحان این امکان را می‌دهند که طرح‌های نوآورانه و متمایز ایجاد کنند. این ویژگی در پروژه‌های خاصی که نیاز به طراحی خاص دارند، مثمر ثمر قرار می‌گیرد.

2. چالش‌های استفاده از ناودانی‌های سبک

هرچند که ناودانی‌های سبک مزایای فوق‌العاده‌ای دارند، اما استعمال آن‌ها نیز می‌تواند با چالش‌هایی همراه باشد:

• محدودیت بارگذاری: ناودانی‌های سبک معمولاً مقاومت کمتری نسبت به ناودانی‌های سنگین دارند. این موضوع به این معنی است که در مواردی که بارگذاری سنگینی وجود دارد، ممکن است نیاز به ارزیابی دقیق‌تری از نیازهای ساختاری وجود داشته باشد.

  • تحقیقات و توسعه: با گسترش فناوری و مواد جدید، ممکن است شاهد پیشرفت‌های چشمگیری در سطح کیفیت و عملکرد ناودانی‌های سبک باشیم. تحقیقات بیشتری در زمینه بهینه‌سازی ساختارها و ترکیب مواد می‌تواند در این زمینه کمک‌کننده باشد.

  • ادغام فناوری‌های نوین: با ورود فناوری‌های نوین مانند چاپ سه‌بعدی و استفاده از داده‌های بزرگ (Big Data)، تولید و طراحی ناودانی‌های سبک می‌تواند به تحول عظیمی در صنعت منجر شود.

  • توجه به مسائل زیست‌محیطی: رشد روزافزون آگاهی درباره مسائل زیست‌محیطی و نیاز به کاهش اثرات منفی بر محیط زیست، باعث می‌شود که تولیدکنندگان ناودانی بیشتری روی استفاده از مواد پایدار و قابل بازیافت تمرکز کنند.

    تاثیرات جوی: ناودانی‌های سبک ممکن است تحت تأثیر شرایط جوی قرار بگیرند. به عنوان مثال، تابش مستقیم خورشید و تغییرات دما می‌تواند بر روی طول عمر و کیفیت آن‌ها تأثیر بگذارد. برای جلوگیری از این مشکلات، استفاده از پوشش‌های حفاظتی و مواد ضدزنگ توصیه می‌شود.

    3. کاربردهای خاص ناودانی‌های سبک

    ناودانی‌های سبک در انواع مختلفی از پروژه‌ها و ساختارها کاربرد دارند:

    • ساختمان‌های مسکونی و تجاری: در ساخت ساختمان‌های جدید، ناودانی‌های سبک به عنوان یکی از گزینه‌های اصلی در ساختارهای قاب استفاده می‌شوند. با استفاده از این مقاطع، می‌توان به طراحی‌های مدرن و بهینه‌ای دست یافت.

    • سازه‌های موقت: زمانی که نیاز به سازه‌های موقت وجود دارد، مانند برگزاری رویدادها یا نمایشگاه‌ها، ناودانی‌های سبک به دلیل وزن کم و قابلیت حمل آسان، بسیار مناسب هستند.

    • ساختمان‌های پایدار: برای پروژه‌هایی که برپایه اصول پایداری ساخته شده‌اند، ناودانی‌های سبک به دلیل استفاده از مواد بازیافتی و مصرف انرژی کمتر در حمل و نقل، گزینه‌ی جذابی هستند.

    4. آینده ناودانی‌های سبک در صنعت فولاد

    به نظر می‌رسد که صنعت تولید ناودانی‌های سبک در آینده با چالش‌ها و فرصت‌های زیادی مواجه است:

  • جمع‌بندی

    ناودانی سبک به دلیل وزن کمتر، نصب آسان، قیمت مناسب و کاربرد گسترده در سازه‌های سبک، تجهیزات صنعتی و پروژه‌های عمرانی، یکی از پرکاربردترین مقاطع فولادی محسوب می‌شود. با این حال، انتخاب این مقطع باید بر اساس محاسبات مهندسی، شرایط بارگذاری و استانداردهای فنی انجام شود تا عملکرد و ایمنی سازه تضمین گردد.

    برای مشاهده قیمت روز ناودانی، بررسی مشخصات فنی انواع ناودانی، استعلام قیمت سایر مقاطع فولادی و مطالعه مقالات تخصصی بازار آهن، می‌توانید به وب‌سایت رادمان آهن مراجعه کنید:
