نبشی سنگین چیست و چه کاربردهایی دارد؟

نبشی سنگین چیست و چه کاربردهایی دارد؟

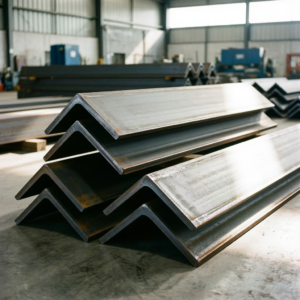

تعریف و مفهوم سنگینی در مقاطع فولادی

نبشی سنگین در کنار مقاطع کلیدی دیگری چون تیرآهن و میلگرد، یکی از پرکاربردترین مقاطع فولادی در صنعت سازه و ساختمان محسوب می‌شود. این مقطع به‌صورت دو بال عمود بر هم تولید می‌شود و وظیفه‌ی اصلی آن انتقال نیرو، مقاوم‌سازی و ایجاد اتصال میان اجزای فولادی است. اصطلاح «سنگین» در مورد نبشی‌ها به وزن واحد طول آن مربوط است؛ یعنی ضخامت بال و جان آن از نبشی‌های معمولی یا سبک بزرگ‌تر است، در نتیجه مقاومت مکانیکی و ظرفیت باربری آن بیشتر خواهد بود.

در صنعت فولاد، وزن نبشی تابعی از ضخامت، ارتفاع بال‌ها و چگالی فولاد مصرفی است. هرچه ضخامت یا عرض بال‌ها افزایش یابد، نبشی از نوع سنگین محسوب می‌شود. این مقاطـع غالباً از فولاد نورد گرم طبق استانداردهای شناخته‌شده‌ای مانند ISIRI 13968 یا EN 10056-1 تولید می‌گردند.

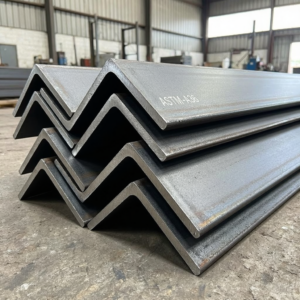

بررسی مشخصات هندسی نبشی‌ها

نبشی‌ها از نظر شکل، شامل دو نوع اصلی هستند:

1. نبشی بال مساوی (Equal Leg Angle – L)
2. نبشی بال نامساوی (Unequal Leg Angle – LxY)

ابعاد نبشی سنگین معمولاً از ۵۰×۵۰×۵ میلی‌متر تا ۲۰۰×۲۰۰×۲۰ میلی‌متر متغیر است. ضخامت‌های بالا موجب افزایش سطح مقطع و در نتیجه بالا رفتن گشتاور اینرسی نبشی می‌شود که مقاومت آن را در برابر خمش و فشردگی به‌طور محسوسی بهبود می‌بخشد.

تفاوت نبشی سبک و سنگین

تفاوت اصلی بین نبشی سبک و سنگین در وزن واحد طول و ضخامت بال‌هاست. نبشی سنگین برای مقاطع با تنش بالا یا اتصالات بحرانی استفاده می‌شود، در حالی که نبشی سبک بیشتر در سازه‌های سبک و غیرباربر کاربرد دارد. از نظر تحلیل سازه‌ای، افزایش ضخامت در نبشی سنگین باعث:

• افزایش ظرفیت فشاری و خمشی عضو
• کاهش احتمال پیچش موضعی در ناحیه اتصال
• تحمل بهتر نیروهای جانبی و ثقلی در سازه می‌شود.

مقایسه با سایر پروفیل‌ها

در صنایع ساختمانی، انواع پروفیل‌ نقش‌های متفاوتی ایفا می‌کنند. در قیاس با سایر مقاطع مانند تیرآهن، ناودانی و سپری، نبشی سنگین معمولاً سختی پیچشی و قابلیت نصب بالاتری دارد. سپری‌ها بیشتر در زیرسازی و تکیه‌گاه استفاده می‌شوند، درحالی‌که نبشی‌ها در باربری مستقیم و اتصالات فلزی نقش کلیدی دارند.

ویژگی‌های هندسی, مکانیکی و فنی نبشی سنگین

مشخصات ابعادی و تلرانس‌ها

بر اساس استاندارد EN 10056-2، تلرانس طولی، زاویه‌ای و ضخامت در نبشی‌ها به‌طور دقیق تعریف شده است. حداکثر انحراف زاویه داخلی از ۹۰ درجه مجاز، کمتر از ۲ درجه است. تعیین دقت ابعادی برای حفظ تقارن در اتصالات و تضمین هم‌پوشانی سازه‌ای ضروری است.

رفتار مکانیکی

نبشی سنگین، با توجه به سطح مقطع بزرگ‌تر، دارای گشتاور مقطع (Moment of Inertia) بیشتری است؛ لذا تحمل آن در برابر خمش (Bending) بهتر است. همچنین در حالت فشاری (Compression) پایداری موضعی افزایش می‌باید. رفتار آن تحت بارهای ترکیبی (فشار + خمش + برش) در اتصالات فلزی، مشابه تیرک‌های زاویه‌ای مدل‌سازی می‌شود.

تأثیر کیفیت فولاد

خواص مکانیکی نبشی سنگین به ترکیب فولاد بستگی دارد. فولادهای کربنی ساده (مانند ASTM A36) به دلیل فرم‌پذیری بالا و چقرمگی مناسب، پرکاربردترین نوع هستند. برای سازه‌های خاص، از فولادهای کم‌آلیاژ طبق ASTM A572 یا فولادهای مقاوم به خوردگی استفاده می‌شود.

کاربردهای نبشی سنگین در سازه‌های مختلف

ساختمان‌های فولادی و اسکلت‌های سنگین

در قاب‌های خمشی، بادبندها، ستون‌ها و تیرهای اصلی از نبشی‌های سنگین برای اتصالات گوشه و جانبی استفاده می‌شود. مقاومت بالای این نبشی‌ها تضمین‌کننده انتقال صحیح نیرو از اجزای ثانویه به اعضای اصلی است.

پایه‌های تجهیزات صنعتی، برج‌ها و مخازن

مشخصات مقاومتی بالا باعث شده نبشی‌های سنگین در پایه‌ی برج‌های برق، سازه‌ی مخازن تحت فشار، سکوهای نفتی و سازه‌های سوله‌های صنعتی از اجزای حیاتی محسوب شوند.

اتصالات فلزی، خرپا و قاب‌های مقاوم

نبشی در این موارد هم به‌صورت جفت لبه‌ای و هم تکی مورد استفاده است. در طراحی خرپاها، استفاده از نبشی سنگین، ضمن تأمین مقاومت محوری، موجب افزایش سختی جانبی و پایداری اتصال می‌شود.

انتقال بارهای جانبی و ثقلی

در سازه‌های بلند، نیروهای جانبی مانند باد و زلزله از طریق بادبندها یا دیوارهای برشی به نبشی‌ها منتقل می‌شود. بنابراین انتخاب جنس و ضخامت مناسب برای اطمینان از عملکرد لرزه‌ای و دوام سازه ضروری است.

تست و کنترل کیفیت نبشی سنگین

پیش از مصرف نبشی در پروژه‌ها، انجام بازرسی و آزمون‌های کیفی الزامی است.

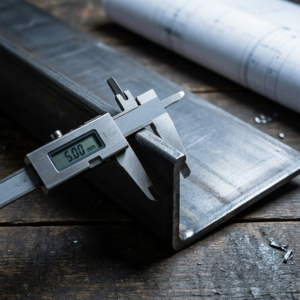

بازرسی چشمی و ابعادی

شامل بررسی وجود ترک، پوسته، اعوجاج، لب‌پریدگی یا تابیدگی است. ابعاد واقعی باید با تلرانس مجاز مطابقت داشته باشند.

تست ترکیب شیمیایی

تجزیه‌ی شیمیایی نمونه فولاد با اسپکترومتر انجام می‌شود تا درصد عناصر (C، Mn، Si، P، S) مطابق استاندارد تعیین شود. انحراف بیش از حد مجاز می‌تواند خواص چقرمگی یا جوش‌پذیری را کاهش دهد.

تست‌های مکانیکی

1. آزمون کشش (Tensile test): برای تعیین حد تسلیم (Fy) و تنش نهایی (Fu)
2. آزمون خم (Bend test): سنجش قابلیت تغییر شکل بدون شکستگی سطحی
3. آزمون ضربه (Impact test): تعیین تافنس و رفتار در دماهای پایین

تست‌های غیرمخرب (NDT)

در سازه‌های حساس، از تست‌های اولتراسونیک (UT)، ذرات مغناطیسی (MT) و سختی‌سنجی (Hardness Test) برای اطمینان از نبود عیوب داخلی استفاده می‌شود.

کنترل کیفیت کارخانه‌ای

کارخانه‌های معتبر طبق استانداردهای ملی و بین‌المللی مانند ISIRI 14484 و EN 10204 گواهی آزمون مواد (Mill Test Certificate – MTC) را همراه محصول ارائه می‌دهند.

استانداردهای مرجع برای تولید نبشی سنگین

مهم‌ترین مراجع فنی بین‌المللی عبارت‌اند از:

• ISIRI 13968 (استاندارد ملی ایران برای نبشی نورد گرم)
• EN 10056-1/2 (استاندارد اروپایی ابعاد و تلرانس‌ها)
• ASTM A36 / A572 / A6 (استاندارد آمریکایی برای فولاد سازه‌ای)

تفاوت عملکردی میان نبشی نورد گرم و نوع خم‌کاری‌شده از ورق، عمدتاً در کیفیت ساختار کریستالی فولاد و یکنواختی مقطع است. در نورد گرم، فولاد در دمای بالا شکل می‌گیرد و ساختار همگن‌تری دارد، درحالی‌که در فرم‌دهی سرد احتمال ایجاد تنش‌های پسماند بیشتر است.

نکات انتخاب نبشی سنگین مناسب

انتخاب نبشی استاندارد نیازمند بررسی چند عامل کلیدی است:

1. وزن و ضخامت موردنیاز: متناسب با نیروهای طراحی‌شده.
2. نوع فولاد: انتخاب بر اساس نیاز به جوش‌پذیری، مقاومت یا دوام محیطی.
3. استاندارد تولید و تلرانس‌ها: سازگاری با نقشه‌های اجرایی پروژه.
4. اعتبار برند تولیدکننده: کنترل کیفیت مستمر در کارخانه‌های معتبر.

خطاهای رایج در انتخاب

• اشتباه در تطبیق ضخامت یا سایز واقعی با نقشه طراحی.
• عدم توجه به ترکیب شیمیایی فولاد.
• استفاده از نبشی غیراستاندارد یا بدون گواهی اصالت که موجب کاهش عمر سازه می‌شود.

تحلیل اقتصادی و بازار نبشی سنگین در ایران

نوسانات قیمت مقاطع فولادی نظیر نبشی، تیرآهن و میلگرد تابعی از عوامل مختلفی است:

• قیمت جهانی شمش فولادی و مواد اولیه
• هزینه‌های انرژی و حمل‌ونقل
• سیاست‌های صادرات و عرضه‌ی داخلی
• برند و کیفیت تولیدکننده

در بازار ایران، کارخانه‌هایی چون ذوب‌آهن اصفهان، ناب تبریز و فایکو از تولیدکنندگان اصلی نبشی سنگین هستند. مجموعه‌هایی مانند رادمان آهن نیز به‌عنوان تأمین‌کننده‌ی کنترل‌شده و دارای گواهی استاندارد، خدمات مهندسی و مشاوره در انتخاب نبشی سنگین مناسب برای پروژه‌های عمرانی ارائه می‌دهند.

روند تولید و فرآیند نورد نبشی سنگین

تولید نبشی سنگین معمولاً به‌صورت نورد گرم انجام می‌شود. در این روش شمش فولادی در دمایی حدود ۱۱۰۰ تا ۱۲۵۰ درجه سانتی‌گراد حرارت داده شده و از میان غلتک‌های مخصوص عبور می‌کند تا به مقطع L شکل با ابعاد مشخص تبدیل شود. این فرآیند باعث شکل‌گیری ساختار دانه‌ای یکنواخت، حذف تنش‌های داخلی و بهبود خواص مکانیکی می‌شود. پس از نورد، نبشی‌ها به طول‌های استاندارد (معمولاً ۶ یا ۱۲ متر) برش داده می‌شوند و سپس بسته‌بندی و گواهی کنترل کیفیت آن‌ها صادر می‌گردد. در برخی خطوط تولید پیشرفته، فرآیند خنک‌کاری کنترل‌شده (Controlled Cooling) و تست التراسونیک آنلاین نیز برای حذف عیوب احتمالی به‌کار می‌رود.

مزیت تولید با نورد گرم

• کاهش تمرکز تنش و بهبود یکنواختی مقطع
• امکان تولید در ضخامت‌های بالا و ابعاد سنگین‌تر
• افزایش مقاومت در برابر شکست ترد (Brittle Fracture)
• حذف نیاز به جوشکاری یا خم‌کاری از ورق، که می‌تواند باعث کاهش دقت زاویه‌ای شود.

در مقابل، تولید نبشی از ورق خم‌کاری‌شده تنها در ضخامت‌های پایین (زیر ۶ تا ۸ میلی‌متر) کاربرد دارد و برای نبشی‌های سنگین مناسب نیست، زیرا فولاد در حالت سرد شکل داده می‌شود و تنش‌های پسماند زیادی در آن باقی می‌ماند که ممکن است عملکرد سازه‌ای را دچار اختلال کند.

رفتار سازه‌ای نبشی سنگین در تحلیل المان محدود (FEA)

در مدل‌سازی سازه‌های فولادی با استفاده از نرم‌افزارهایی مانند SAP2000، ETABS یا ANSYS، نبشی سنگین معمولاً به‌صورت عضو خطی دارای سختی محوری، خمشی و برشی مدل می‌شود. تحلیل‌های صورت‌گرفته نشان می‌دهد که:

• در اتصالات دو‌نبشی جان تیر به ستون، افزایش ضخامت بال نبشی موجب افزایش صلبیت اتصال و کاهش دوران نسبی در گره می‌شود.
• نبشی سنگین بال مساوی در خرپاها عملکرد بهتری در انتقال نیروهای محوری دارد، در حالی‌که نوع بال نامساوی برای رفع محدودیت فضا و افزایش ظرفیت خمشی جانبی به‌کار می‌رود.
• در مدل‌سازی لرزه‌ای، رفتار پلاستیکی نبشی در زون اتصالات نقش بسزایی در جذب انرژی زلزله دارد و معمولاً برای جلوگیری از شکست ترد، فولاد با حد تسلیم پایین‌تر ولی چقرمگی بالاتر انتخاب می‌شود (معمولاً A36 یا S275).

نقش نبشی سنگین در طراحی لرزه‌ای و پایداری سازه‌ها

در مناطق زلزله‌خیز، اتصالات نبشی یکی از حساس‌ترین نقاط در انتقال نیروهای جانبی محسوب می‌شود. استفاده از نبشی‌های نورد گرم با ضخامت مناسب، علاوه‌بر کاهش کمانش موضعی، مانع از تمرکز تنش‌ها در محل جوش یا پیچ اتصال می‌شود. مهندسان سازه برای افزایش ظرفیت عملکرد لرزه‌ای اعضا، معمولاً از نبشی‌های پشت‌بنددار یا دو‌نبشی تقویتی در گره‌های بحرانی استفاده می‌کنند. در طراحی بر اساس عملکرد (Performance-Based Design)، سختی خمشی نبشی‌های سنگین یکی از عوامل مؤثر در محدودیت تغییرمکان جانبی طبقات است.

ملاحظات خوردگی و پوشش محافظ نبشی‌های سنگین

از آنجا که نبشی‌ها غالباً در شرایط محیطی خورنده (رطوبت بالا، مجاورت با مواد شیمیایی یا در فضای باز) قرار می‌گیرند، پوشش‌دهی سطحی اهمیت زیادی دارد. روش‌های رایج عبارت‌اند از:

1. گالوانیزه گرم (Hot-Dip Galvanizing): ایجاد پوشش یکنواخت از روی در تمام سطوح نبشی، مناسب برای سازه‌های فضای باز.
2. رنگ اپوکسی یا ضدزنگ زینک‌ریچ: برای پروژه‌های صنعتی و سازه‌های داخلی که در معرض تماس مستقیم با آب نیستند.
3. پوشش پلیمری ضدخوردگی: مناسب برای سکوهای نفتی و مناطق ساحلی.

در صورت استفاده از نبشی در سازه‌های دریایی یا محیط‌های با pH پایین، انتخاب فولاد با عناصر آلیاژی ضدزنگ (مانند Cr و Ni) ممکن است الزامی باشد.

گرایش‌های نوین در صنعت تولید نبشی سنگین

در سال‌های اخیر با پیشرفت فناوری، نسل جدیدی از نبشی‌های فولادی با ویژگی‌های زیر در حال تولید است:

• نبشی‌های ولدی‌شده (Laser Welded Angle): ساخته‌شده از ورق فولادی با برش لیزری دقیق، مخصوص صنایع خاص.
• نبشی‌های سبک مقاوم بالا (High Strength Lightweight): حاصل استفاده از فولادهای با استحکام بالا و وزن کمتر، برای سازه‌های مدرن.
• نبشی‌های ضدزلزله (Seismic Rated): تولید مطابق با الزامات AISC 341 و EN 1998 با کنترل رفتار پلاستیک مطلوب در اتصال‌ها.

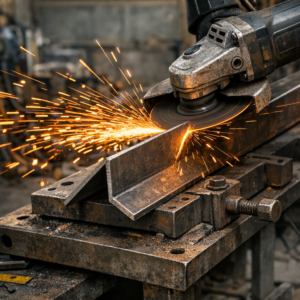

ملاحظات اجرایی و نصب نبشی سنگین در کارگاه

اجرای صحیح نبشی تأثیر مستقیمی بر ایمنی و عملکرد سازه دارد. مهندسان ناظر باید موارد زیر را کنترل کنند:

• بررسی تطابق ضخامت و زاویه داخلی نبشی با نقشه‌های طراحی؛
• اطمینان از صحت سوراخ‌کاری برای اتصالات پیچ‌و‌مهره‌ای؛
• جوشکاری با الکترود مناسب طبق استاندارد AWS D1.1؛
• کنترل تغییرشکل و تابیدگی پس از نصب؛
• جلوگیری از تمرکز تنش با استفاده از وصله‌ها یا پلیت‌های تقویتی در اتصالات بزرگ.

آینده بازار و نوآوری در صنعت نبشی فولادی ایران

با توجه به روند توسعه صنعتی و اجرای پروژه‌های زیرساختی بزرگ، پیش‌بینی می‌شود بازار نبشی سنگین در ایران رشد چشمگیری داشته باشد. تمرکز بر تولید مقاطع مطابق استانداردهای EN و ASTM، صادرات به کشورهای همسایه و افزایش اتوماسیون خطوط تولید از محورهای اصلی توسعه است. از سوی دیگر، با حرکت به سمت سازه‌های سبک و مقاوم، نبشی‌های تولیدشده از فولادهای استحکام بالا با چگالی کمتر می‌توانند جایگزین مناسبی برای مقاطع سنتی در صنایع نفت، گاز و ساختمان باشند.

مقایسه فنی: نبشی نورد گرم در مقابل نبشی خم‌کاری شده (از ورق)

انتخاب روش تولید مستقیماً بر خواص نهایی و کاربرد نبشی تأثیر می‌گذارد. درک تفاوت‌های کلیدی بین این دو روش برای مهندسان سازه و تدارکات حیاتی است:

نبشی‌های سنگین نورد گرم به دلیل حذف تنش‌های داخلی، در برابر بارهای دینامیکی و چرخشی عملکرد بسیار قابل اعتمادی دارند، در حالی‌که نبشی‌های خم‌کاری‌شده به دلیل وجود تنش‌های پسماند، ممکن است در بارهای بالا دچار تغییر شکل پلاستیک ناخواسته شوند.

استانداردهای کنترل کیفیت و نقش بازرسی‌های غیرمخرب (NDT)

کیفیت نبشی سنگین باید تحت نظارت شدید باشد. رعایت استانداردهای بین‌المللی در این زمینه الزامی است. مهم‌ترین استانداردها در ایران و جهان شامل موارد زیر هستند:

• ASTM A36/A572: برای مشخصات مکانیکی و شیمیایی فولادهای کربنی و پرمقاومت.
• EN 10056-2: استاندارد اروپایی برای ابعاد و تلرانس‌های نبشی‌های فولادی.
• AISC (American Institute of Steel Construction): برای کاربرد سازه‌ای و اتصالات.

برای تضمین کیفیت، بازرسی‌های غیرمخرب (NDT) در مراحل کلیدی تولید الزامی است:

1. تست ذرات مغناطیسی (MT): برای شناسایی ترک‌های سطحی پس از نورد یا برش.
2. بازرسی جوش (در صورت وجود وصله): استفاده از تست‌های رادیوگرافی (RT) یا اولتراسونیک (UT) برای اطمینان از نفوذ کامل و عدم وجود ناخالصی در جوش‌های تولیدی.
3. تست خمش سه نقطه‌ای: برای اطمینان از چقرمگی و انعطاف‌پذیری کافی در ضخامت‌های بالا.

کاربردهای خاص نبشی سنگین در صنایع نفت، گاز و پتروشیمی

علاوه بر کاربرد گسترده در ساختمان‌سازی، نبشی‌های سنگین به‌دلیل مقاومت بالا در برابر ارتعاشات و بارهای سنگین، در صنایع زیربنایی حیاتی هستند:

• پشتیبانی از خطوط لوله (Pipe Supports): در پلتفرم‌های دریایی و پالایشگاه‌ها، نبشی‌های سنگین (اغلب از جنس فولادهای مقاوم به خوردگی) برای مهار و ساپورت کردن لوله‌های حامل سیالات با دمای بالا و فشار زیاد استفاده می‌شوند.
• سازه پله و نردبان‌های دسترسی: در سازه‌های مرتفع صنعتی، نبشی‌های سنگین به عنوان شاه‌تیرهای اصلی برای تحمل بارهای ناشی از تردد و تجهیزات نصب می‌شوند.
• ساپورت تجهیزات سنگین (Skid Mounted Equipment): نبشی‌های بسیار ضخیم به عنوان تیرهای اصلی در شاسی‌های متحرک (Skid) تجهیزات فرآیندی به‌کار می‌روند تا بتوانند وزن کمپرسورها، پمپ‌ها و مبدل‌های حرارتی را به درستی منتقل کنند.

در این صنایع، توجه به استاندارد API 5L (برای لوله‌ها و اتصالات مرتبط) و الزامات ویژه سرویس‌های شیمیایی (مانند مقاومت در برابر H2S) بسیار ضروری است.

جمع‌بندی نهایی

نبشی سنگین، از اجزای کلیدی در سازه‌های فلزی است که نقش حیاتی در پایداری، انتقال بار و ایمنی کلی ساختمان‌ها دارد. انتخاب نادرست یا استفاده از نبشی غیراستاندارد می‌تواند خسارات جدی سازه‌ای به دنبال داشته باشد. بنابراین، مهندسان طراح و ناظران پروژه باید به:

• رعایت استانداردهای ISIRI و EN در خرید
• بازرسی دقیق و تست کیفیت قبل از نصب
• انتخاب تأمین‌کننده معتبر توجه کامل داشته باشند.

تصمیم‌گیری هوشمندانه در انتخاب نبشی سنگین، تضمین‌کننده دوام، ایمنی و صرفه‌ی اقتصادی در پروژه‌های بزرگ عمرانی و صنعتی است.
