تعریف فنی نبشی و وال پست در ساختمانسازی
در هر سازهای، چه مسکونی و چه صنعتی، حفظ پایداری و استحکام اجزای مختلف از مهمترین اصول طراحی و اجراست. در این میان، دو عنصر مهم یعنی نبشی و وال پست نقش تعیینکنندهای در ایجاد انسجام بین اجزای سازه دارند. شناخت دقیق این دو المان، نحوه عملکردشان و انتخاب صحیح آنها میتواند به میزان چشمگیری ایمنی، دوام و کیفیت نهایی ساختمان را افزایش دهد.
در پروژههای عمرانی امروزی، نبشیها و وال پستها نهتنها در نقش نگهدارنده فیزیکی بلکه به عنوان اجزای سازهای مقاوم در برابر نیروهای جانبی مورد استفاده قرار میگیرند. این قطعات به ظاهر ساده، در واقع از پیچیدهترین بخشهای مهندسی ساختوساز به شمار میروند.
استفاده از نبشی و وال پست با کیفیت بالا و مطابق با استانداردهای ملی، یکی از الزامات آییننامهای در اجرای سازههای مقاوم در برابر زلزله است. مجموعههایی مانند رادمان آهن با تأمین ملزومات فلزی استاندارد از جمله انواع نبشی و پروفیلهای فولادی، نقش مؤثری در بهبود کیفیت پروژههای ساختمانی ایفا میکنند.
استفاده از نبشی و وال پست با کیفیت بالا و مطابق با استانداردهای ملی، یکی از الزامات آییننامهای در اجرای سازههای مقاوم در برابر زلزله است. مجموعههایی مانند رادمان آهن با تأمین ملزومات فلزی استاندارد از جمله انواع نبشی و پروفیلهای فولادی، نقش مؤثری در بهبود کیفیت پروژههای ساختمانی ایفا میکنند.
نبشی چیست؟ تعریف، ساختار و اهمیت آن

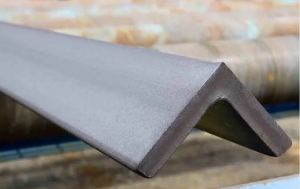

تعریف فنی نبشی
نبشی (Angle Bar) یکی از مقاطع فولادی پرکاربرد در ساختمانسازی است که دارای مقطع L شکل بوده و از دو بال عمود بر یکدیگر تشکیل میشود. این شکل هندسی باعث شده که نبشی بتواند همزمان در برابر نیروهای فشاری و خمشی مقاومت بالایی از خود نشان دهد.
در واقع، نبشیها اجزایی چندمنظوره هستند که میتوانند به عنوان تکیهگاه، نگهدارنده، اتصالدهنده یا تقویتکننده در انواع سازهها مورد استفاده قرار گیرند.
اجزای نبشی و ساختار هندسی آن
نبشی از دو بخش اصلی تشکیل میشود:
-
بال افقی (Flange): بخش افقی L که معمولاً برای اتصال به سطوح دیگر استفاده میشود.
-
بال عمودی (Web): بخش عمودی که بارهای وارده را تحمل میکند.
زاویه بین دو بال معمولاً ۹۰ درجه است، اما در برخی کاربردهای خاص ممکن است نبشیها با زاویه متفاوت نیز تولید شوند.
نقش نبشی در انتقال بار
نبشیها به دلیل شکل خاص خود میتوانند نیروهای محوری، خمشی و برشی را به طور همزمان تحمل کنند. در نتیجه، در بسیاری از سازههای فلزی از آنها برای اتصال تیرها به ستونها، نعل درگاهها و قابهای تقویتی استفاده میشود.
تاریخچه و سیر تحول استفاده از نبشی
استفاده از نبشی در ساختوساز به بیش از ۱۵۰ سال پیش بازمیگردد. در قرن نوزدهم، با گسترش صنعت فولاد و ظهور سازههای فلزی در اروپا، مهندسان برای اولینبار از نبشیهای فولادی در ساخت پلها و ساختمانهای بلند استفاده کردند.
با گذر زمان، این مقطع فولادی به دلیل مقاومت بالا، سهولت نصب و قابلیت شکلپذیری بالا، به یکی از اجزای جداییناپذیر در پروژههای عمرانی تبدیل شد. امروزه در ایران نیز، نبشیها مطابق با استانداردهای ملی ISIRI و استانداردهای جهانی مانند ASTM و DIN تولید میشوند و در صنایع مختلف مورد استفاده قرار میگیرند.
انواع نبشی و ویژگیهای فنی هرکدام
۱. نبشی فابریک
این نوع نبشی مستقیماً از نورد گرم شمش فولادی تولید میشود. در این فرآیند، شمش فولادی تا دمای بالا حرارت داده شده و از قالبهای مخصوص عبور داده میشود تا به شکل L درآید.
-
مقاومت یکنواخت در طول مقطع
-
سطح صاف و بدون ترک
-
مناسب برای سازههای سنگین و باربر
۲. نبشی پرسی
از خمکردن ورق فولادی در دستگاههای پرس صنعتی ساخته میشود.
-
دقت ابعادی بالا
-
مناسب برای پروژههای سبک
-
ضخامت معمولاً کمتر از نبشی فابریک
۳. از نظر شکل ظاهری
-
بال مساوی: دو بال هماندازه دارد و برای اتصالات متقارن استفاده میشود.
-
بال نامساوی: یکی از بالها کوتاهتر است و در محلهایی که محدودیت فضا وجود دارد، کاربرد دارد.
استانداردهای تولید نبشی در ایران و جهان
تولید نبشی در ایران بر اساس استاندارد ملی ISIRI 13968 انجام میشود که مطابق با استاندارد DIN 1028 آلمان طراحی شده است.
ابعاد متداول نبشیها بین ۲۰×۲۰ تا ۲۰۰×۲۰۰ میلیمتر است و ضخامت آنها معمولاً بین ۳ تا ۲۰ میلیمتر متغیر میباشد.
در کشورهای مختلف، استانداردهای متفاوتی اعمال میشود، از جمله:
-
ASTM A36 (آمریکا)
-
EN 10056 (اروپا)
-
JIS G3192 (ژاپن)
کاربردهای گسترده نبشی در ساختمانسازی
-
اجرای اتصالات فلزی بین ستون و تیر
-
استفاده به عنوان نعل درگاه در بالای دربها و پنجرهها
-
ساخت خرپاها، فریمها و سولهها
-
تقویت دیوارها و سقفهای کاذب
-
اجرای ساپورت برای تأسیسات برق و مکانیک
-
ساخت پلههای فلزی و نگهدارندههای صنعتی
در بسیاری از این کاربردها، رادمان آهن تأمینکننده نبشیهای استاندارد در ضخامتها و ابعاد مختلف است تا اجرای پروژه با دقت و کیفیت بالا انجام شود.
تأثیر کیفیت نبشی بر عملکرد سازه
نبشیهای غیراستاندارد میتوانند باعث ایجاد مشکلات متعددی در سازه شوند، از جمله:
-
ضعف در اتصالات جوش و پیچ
-
تغییر شکل در اثر بارهای فشاری
-
زنگزدگی و خوردگی زودهنگام
-
شکست ناگهانی در نعل درگاهها
بنابراین، انتخاب نبشی با کیفیت از تولیدکنندگان معتبر و تأمینکنندگان مطمئن مانند رادمان آهن، شرط اول ایمنی و دوام سازه است.
جمعبندی بخش اول
در این بخش دریافتیم که نبشی یکی از مهمترین اجزای فولادی در صنعت ساختمانسازی است که به دلیل استحکام بالا، قابلیت جوشپذیری و شکلپذیری مناسب، در بسیاری از اتصالات سازهای به کار میرود. همچنین استانداردهای تولید و نوع کاربرد آن تأثیر مستقیمی بر عملکرد سازه دارند.
در بخش دوم، وارد جزئیات عمیقتر درباره انواع وال پست، نقش آن در سازه، روشهای اجرا و تفاوت آن با نبشی خواهیم شد تا دید کاملتری نسبت به ارتباط این دو جزء کلیدی پیدا کنیم.
بخش دوم: وال پست چیست و چه نقشی در افزایش مقاومت سازه دارد؟

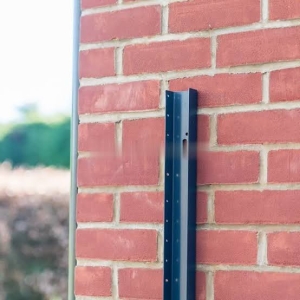

تعریف فنی وال پست
وال پست (Wall Post) به عضو یا قاب فلزی تقویتی گفته میشود که در دو طرف دیوارهای غیر باربر (مانند دیوارهای داخلی یا پیرامونی) قرار میگیرد تا آنها را در برابر نیروهای جانبی مانند زلزله، باد و تغییر شکل سازه پایدار نگه دارد.
به زبان سادهتر، وال پست همان ستون کمکی دیوار است که از نبشی یا ناودانی فولادی ساخته شده و باعث میشود دیوار از اسکلت اصلی جدا نباشد و در هنگام لرزش یا جابهجایی سازه، فرو نریزد.
هدف از اجرای وال پست در ساختمان
۱. افزایش مقاومت دیوار در برابر زلزله:
دیوارهای سفالی یا بلوکی معمولاً شکنندهاند. وال پست با انتقال بار جانبی به اسکلت سازه، احتمال شکست را کاهش میدهد.
۲. کاهش تمرکز تنش در دیوار:
با تقسیم نیروهای وارده به قسمتهای مختلف، تنشها کاهش یافته و دیوار ترک نمیخورد.
۳. مهار تغییر شکل دیوار در ارتفاع زیاد:
در ساختمانهایی با ارتفاع دیوار بیش از ۳ متر، وال پست از تاب خوردن و انحراف جلوگیری میکند.
۴. افزایش دوام و یکپارچگی دیوار:
اتصال وال پست به سقف و کف سازه باعث پایداری طولی و عرضی کل دیوار میشود.
اجزای تشکیلدهنده وال پست
وال پست از چند جزء اصلی ساخته میشود که هرکدام نقش خاصی در پایداری و انتقال نیرو دارند:
-
نبشی یا ناودانی فولادی: المان اصلی تشکیلدهنده قاب وال پست.
-
میلگردهای افقی و عمودی: برای اتصال بین وال پستها و دیوار.
-
صفحه ستون (Base Plate): در کف یا سقف برای اتصال به اسکلت.
-
بولتها یا پلیتهای اتصال: برای مهار سازه به تیر و ستون.
-
جوش یا پیچهای صنعتی: جهت اتصال مکانیکی اجزا.
انواع وال پست از نظر محل اجرا
۱. وال پست عمودی (قائم)
این نوع در دو انتهای دیوار نصب میشود و وظیفه اصلی آن، مهار دیوار در امتداد طولی است.
-
معمولاً از نبشی یا ناودانی ۶ تا ۱۰ سانتیمتر ساخته میشود.
-
در هر دیوار باید حداقل دو وال پست عمودی در ابتدا و انتهای آن وجود داشته باشد.
۲. وال پست افقی (میانی یا بالایی)
در ارتفاع میانی یا بالای دیوار نصب میشود تا از تغییر شکل دیوار در ارتفاع زیاد جلوگیری کند.
-
معمولاً از نبشی سبکتر یا میلگرد نمره ۱۰ تا ۱۲ ساخته میشود.
-
اتصال آن باید به تیرهای افقی یا سقف انجام شود.
انواع وال پست از نظر نوع سازه
۱. وال پست در سازه بتنی
در ساختمانهای بتنی، وال پست معمولاً با کاشت میلگرد در تیر و ستونها و جوش دادن نبشیها به آنها اجرا میشود. اتصال به بتن باید با چسبهای اپوکسی مخصوص انجام شود تا نیرو بهدرستی منتقل شود.
۲. وال پست در سازه فلزی
در اسکلتهای فلزی، اتصال وال پست به کمک جوشکاری یا بولت مکانیکی انجام میشود. نبشیها به تیرها و ستونهای مجاور جوش میشوند و میلگردهای افقی درون دیوار با آنها گره میخورند.
نقش نبشی در ساخت وال پست
نبشی عنصر اصلی در ساخت وال پست است. در واقع، وال پست بدون نبشی معنا ندارد. نبشیها به عنوان ستونهای عمودی دیوار عمل میکنند و در بالا و پایین با صفحه ستون مهار میشوند.
انتخاب ضخامت و ابعاد مناسب نبشی اهمیت زیادی دارد. به عنوان مثال:
-
برای دیوارهای کوتاه (زیر ۳ متر): نبشی ۵۰×۵۰×۴ مناسب است.
-
برای دیوارهای بلند (۳ تا ۶ متر): نبشی ۶۳×۶۳×۵ یا ۷۵×۷۵×۶ توصیه میشود.
نبشی مورد استفاده در وال پست باید دارای سطح صاف، بدون تابخوردگی و از فولاد نرمه (St37) باشد تا در برابر تنشهای زلزله عملکرد مناسبی نشان دهد.
نحوه اجرای وال پست — گام به گام
گام ۱: تعیین موقعیت دیوار
ابتدا محل دقیق دیوار بر اساس نقشههای معماری مشخص میشود. محل وال پستها باید بهگونهای انتخاب شود که در دو انتهای دیوار قرار گیرند و فاصله بین دو وال پست از ۴ متر تجاوز نکند.
گام ۲: نصب صفحه ستون (پلیت)
صفحات فلزی در کف و سقف محل دیوار نصب میشوند. این پلیتها محل قرارگیری و جوش نبشیهای قائم هستند.
گام ۳: نصب نبشیهای عمودی
نبشیها با جوش یا پیچ به صفحه ستون متصل میشوند. شاقول بودن آنها در این مرحله بسیار مهم است، زیرا کوچکترین انحراف باعث تغییر شکل دیوار خواهد شد.
گام ۴: اتصال میلگردهای افقی
میلگردهای تقویتی در بین دو وال پست عمودی نصب میشوند تا دیوار در امتداد افقی نیز مقاوم شود.
گام ۵: جوشکاری نهایی و تست اتصال
در انتهای کار، تمام اتصالات جوش یا پیچها باید بررسی شوند تا از نفوذ کامل و یکنواختی اطمینان حاصل شود.
گام ۶: اجرای دیوار بین وال پستها
پس از اتمام نصب وال پست، عملیات دیوارچینی آغاز میشود. دیوار باید با فاصلهای حدود ۲ سانتیمتر از اسکلت اجرا شود تا در هنگام زلزله امکان تغییر مکان داشته باشد.
الزامات آییننامهای در اجرای وال پست
براساس آییننامه 2800 زلزله ایران:
-
در ساختمانهای بیش از دو طبقه، اجرای وال پست برای دیوارهای غیر باربر الزامی است.
-
ارتفاع مجاز دیوار بدون وال پست نباید بیش از ۳ متر باشد.
-
فاصله افقی بین دو وال پست نباید از ۴ متر بیشتر شود.
-
اتصال وال پست به اسکلت باید قابل انتقال نیروهای افقی باشد.
براساس مبحث نهم مقررات ملی ساختمان:
-
ضخامت نبشیها و میلگردها باید متناسب با ارتفاع دیوار انتخاب شود.
-
وال پستها باید به گونهای طراحی شوند که در هنگام زلزله از سازه جدا نشوند.
نکات اجرایی و فنی در اجرای وال پست
-
دقت در شاقول بودن: کوچکترین انحراف در نصب نبشیها باعث شکستگی در دیوار میشود.
-
عدم جوشکاری در محلهای مرطوب: چون باعث ضعف در اتصالات میشود.
-
استفاده از نبشی گالوانیزه یا رنگشده در مناطق مرطوب: برای جلوگیری از زنگزدگی.
-
توجه به ضخامت میلگردها: میلگردهای افقی باید حداقل نمره ۸ باشند.
-
کنترل فاصله بین وال پستها: حداکثر ۴ متر و حداقل ۲ متر بر اساس نوع دیوار.
-
پر کردن فضای بین دیوار و اسکلت با مصالح انعطافپذیر (فوم یا ملات سبک): برای جلوگیری از شکست در زلزله.
کنترل کیفیت و تست اجرا
پس از اجرای کامل وال پست، باید موارد زیر بررسی شوند:
-
همراستایی کامل وال پستها با دیوار
-
کنترل کیفیت جوشها و پیچها
-
اطمینان از ضخامت واقعی نبشی و میلگرد
-
بررسی اتصالات با دستگاه تست جوش یا چکش آزمون
جمعبندی بخش دوم
در این بخش با مفهوم، عملکرد و اجزای تشکیلدهنده وال پست آشنا شدیم. وال پستها مانند ستونهای پنهان در دیوار عمل میکنند که بارهای جانبی را به اسکلت اصلی منتقل کرده و مانع از شکست دیوار در زلزله میشوند.
در بخش سوم، به سراغ تفاوت فنی نبشی و وال پست، روشهای انتخاب مناسب، و نکات اقتصادی و اجرایی دقیقتر میرویم تا ارتباط میان این دو عضو کلیدی را از دیدگاه مهندسی سازه بررسی کنیم.
بخش سوم: تفاوت نبشی و وال پست + روش انتخاب و اجرای بهینه
تفاوت فنی نبشی و وال پست
با وجود اینکه در بسیاری از پروژههای ساختمانی، نام «نبشی» و «وال پست» در کنار هم استفاده میشود، اما از نظر کارکرد و طراحی مهندسی تفاوت مهمی بین آنها وجود دارد.
| ویژگی | نبشی | وال پست |
|---|---|---|
| ماهیت | پروفیل فولادی ساده با مقطع L شکل | سیستم تقویتی ساخته شده از نبشی یا ناودانی |
| کاربرد اصلی | اتصال و تقویت گوشهها، ستونها و تیرها | مهار و پایداری دیوارهای غیر باربر |
| محل نصب | قابها، تیرها، سقفها، اسکلت فلزی | بین دیوارها و اسکلت اصلی |
| نقش سازهای | انتقال بار نقطهای و نگهدارنده جزئیات فلزی | انتقال نیروهای جانبی زلزله و باد |
| نحوه اجرا | جوشکاری یا پیچ مستقیم به قطعات فولادی | نصب در دو انتهای دیوار همراه با میلگرد و پلیت |
بهبیان ساده، نبشی یک قطعه است اما وال پست یک سیستم کامل است که معمولاً از چند نبشی، میلگرد و اتصال فلزی تشکیل میشود.
انتخاب نوع مناسب نبشی برای وال پست
برای اجرای صحیح وال پست، انتخاب نوع و ضخامت نبشی اهمیت زیادی دارد. چند معیار مهم در این انتخاب عبارتند از:
-
ارتفاع دیوار:
-
تا ۳ متر → نبشی ۵۰×۵۰×۴
-
بین ۳ تا ۵ متر → نبشی ۶۳×۶۳×۵
-
بالای ۵ متر → نبشی ۷۵×۷۵×۶ یا ناودانی ۸
-
-
جنس نبشی:
از فولاد نرمه St37 برای دیوارهای داخلی و از فولاد مقاوم St52 برای دیوارهای خارجی استفاده میشود. -
نوع پوشش:
در مناطق مرطوب و صنعتی، استفاده از نبشی گالوانیزه یا رنگ اپوکسی صنعتی توصیه میشود تا از خوردگی جلوگیری گردد.
نقش رادمان آهن در تأمین ملزومات وال پست
در اجرای صحیح وال پست، کیفیت نبشی، میلگرد و اتصالات فولادی نقش حیاتی دارد.
شرکتهایی مانند رادمان آهن با ارائه نبشی، ناودانی، میلگرد و پروفیلهای فولادی استاندارد، میتوانند به پیمانکاران و مجریان پروژههای ساختمانی کمک کنند تا اجرای وال پست طبق ضوابط فنی و اقتصادی انجام شود.
نکته مهم این است که خرید نبشی مناسب فقط بر اساس قیمت نباید انجام شود؛ بلکه باید به استاندارد ساخت، نوع فولاد، ضخامت و برند تولیدی نیز توجه کرد.
بخش چهارم: جمعبندی نهایی
انتخاب نبشی و اجرای صحیح وال پست، نقش مهمی در افزایش ایمنی، دوام و عملکرد ساختمان دارد. اگر قصد خرید نبشی، ناودانی، میلگرد و سایر مقاطع فولادی استاندارد را دارید یا میخواهید از آخرین قیمتها و مقالات تخصصی حوزه آهنآلات مطلع شوید، میتوانید به وبسایت رادمان آهن مراجعه کنید. این مجموعه با بیش از چهار دهه سابقه در تأمین آهنآلات ساختمانی و صنعتی، محصولات استاندارد را همراه با مشاوره تخصصی در اختیار فعالان صنعت ساختمان قرار میدهد.
