تعریف کامل همبندی فونداسیون (Earthing & Bonding)
همبندی فونداسیون یکی از مهمترین اقدامات حفاظتی در سازههای بتنی است که هدف آن ایجاد یک مسیر پیوسته، کمامپدانس و ایمن برای عبور جریانهای نشتی، جریان خطا و اختلاف پتانسیلهای خطرناک است. در سیستمهای الکتریکی اصطلاحات Earthing (ارتینگ) و Bonding (همبندی) دو مفهوم کلیدی محسوب میشوند؛ اما همبندی فونداسیون اهمیت ویژهای دارد زیرا در پایینترین و گستردهترین لایه ساختمان یعنی فونداسیون اجرا میشود و از شبکه میلگردهای مدفون در بتن بهعنوان یک هادی بزرگ و طبیعی استفاده میکند.
در تعریف تخصصی، همبندی فونداسیون عبارت است از:
اتصال الکتریکی کل اجزای فلزی فونداسیون شامل میلگردها، صفحات فلزی، آرماتورها و قطعات مدفون به یک شبکه منسجم و یکپارچه که در نهایت به سیستم زمین ساختمان متصل میشود.
این سیستم موجب برابرسازی پتانسیل الکتریکی و حذف بارهای ناخواسته در سازه میشود و اساس طراحیهای حفاظتی در تأسیسات الکتریکی مدرن را تشکیل میدهد.
هدف از همبندی در سازههای بتنی
همبندی فونداسیون چند هدف اصلی را دنبال میکند که هرکدام تأثیر مستقیمی بر ایمنی سازه دارند:
۱. برقراری تعادل پتانسیل الکتریکی در سازه
در سازههای بزرگ، اختلاف پتانسیل بین نقاط مختلف ساختمان میتواند خطرناک باشد. همبندی باعث میشود که تمام اجزای فلزی ساختمان دارای یک ولتاژ برابر و پایدار باشند.
2. تأمین مسیر مناسب برای عبور جریانهای خطا
اگر در یک سیستم الکتریکی خطا اتفاق بیفتد، جریان باید از یک مسیر امن عبور کند تا تجهیزات حفاظتی مانند فیوز یا کلید محافظ جان عمل کنند. همبندی چنین مسیری را فراهم میسازد.
3. ایمنسازی تجهیزات الکتریکی و الکترونیکی
سیستم همبندی با کاهش نویز الکتریکی، حفاظت از تجهیزات حساس، کاهش آسیب صاعقه و جلوگیری از خراب شدن دستگاهها نقش مهمی دارد.
4. افزایش عمر مفید سازه
اتصال صحیح فلزات موجب جلوگیری از شکلگیری اختلاف پتانسیل و کاهش خوردگی گالوانیکی میشود.
اهمیت همبندی در جلوگیری از برقگرفتگی، خوردگی و افزایش ایمنی
سیستم همبندی نقش حیاتی در حفاظت الکتریکی دارد و سه حوزه اصلی را پوشش میدهد:
۱. جلوگیری از برقگرفتگی
وجود مسیر کممقاومت باعث میشود در صورت تماس اتفاقی یک فرد با سطح فلزی، جریان از مسیر همبندی عبور کرده و از بدن انسان دور شود. این یک اصل قطعی در استانداردهای جهانی ایمنی الکتریکی است.
۲. جلوگیری از خوردگی سازه
در سازهای که اختلاف پتانسیل کنترل نشده وجود دارد، جریانهای سرگردان میتوانند سبب خوردگی الکترولیتی فلزات شوند. همبندی با حذف این اختلاف پتانسیل، مانع خوردگی ناخواسته در میلگردها، اتصالات و قطعات فلزی میشود.
۳. افزایش ایمنی در برابر صاعقه
فونداسیون یک سطح وسیع و رطوبتدار در تماس با زمین است. همبندی صحیح کمک میکند انرژی صاعقه بهصورت یکنواخت در شبکه میلگرد و خاک اطراف توزیع شود.
۴. حفاظت از سیستمهای الکترونیکی
نویز الکتریکی و ضربههای ولتاژ میتوانند سیستمهای مخابراتی، دوربینها و تجهیزات کنترلی را مختل کنند. همبندی پایهای برای عملکرد پایدار آنهاست.
اجزای سیستم همبندی در فونداسیون
سیستم همبندی از چند جزء اصلی تشکیل شده که هرکدام وظیفه خاصی دارند:
۱. سیم یا تسمه همبندی
این هادیها بسته به طراحی میتوانند از جنس مس، فولاد گالوانیزه یا آلومینیوم باشند. معمولترین نوع، سیمهای مسی نرم یا تسمههای مسی تخت هستند.

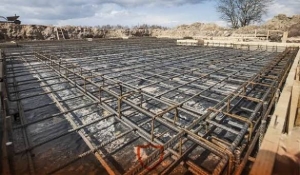

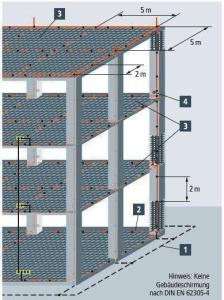

۲. شبکه میلگردی فونداسیون
میلگردها به دلیل گستردگی و اتصال دائمی در بتن، بهترین مسیر برای توزیع جریان هستند. این شبکه باید بهطور کامل به سیستم همبندی متصل گردد.
۳. الکترود زمین (میلهای، صفحهای یا نواری)
وظیفه الکترود هدایت جریان به خاک و کاهش مقاومت زمین است. الکترودها معمولاً به هادی همبندی متصل میشوند.
۴. GEB (Grounding Electrode Conductor)
مسیر اصلی که اجزای اسکلت فلزی و هادیها را به سیستم زمین متصل میکند.
۵. بست، کلمپ و اتصالات استاندارد
اتصالات غیر استاندارد خطرناک هستند. کلمپها باید دارای مقاومت کم و تحمل الکترولیتی بالا باشند.
۶. صفحه یا نوار فلزی خروجی به تابلو برق
برای اتصال شبکه همبندی به سیستم زمین و تابلوهای اصلی استفاده میشود.
تفاوت همبندی و ارتینگ در سازهها
گرچه این دو واژه گاهی اشتباهاً به جای هم به کار میروند، اما کاملاً متفاوت هستند:
| ویژگی | همبندی | ارتینگ |
|---|---|---|
| هدف | برابرسازی پتانسیل، جلوگیری از شوک الکتریکی | انتقال جریان خطا به زمین |
| محل اجرا | در تمام سازه، بهویژه فونداسیون | روی زمین یا در چاه ارت |
| تمرکز | اتصال فلزات و تجهیزات | کاهش مقاومت زمین |
| نقش | کاهش اختلاف ولتاژ | عملکرد حفاظتی تجهیزات الکتریکی |
همبندی مکمل ارتینگ است و هر دو باید همزمان در طراحی وجود داشته باشند.
مراحل اجرای همبندی فونداسیون
۱. آمادهسازی فونداسیون پیش از اجرا
پیش از بتنریزی باید موارد زیر انجام شود:
-
بررسی نقشههای الکتریکی و سازهای
-
تعیین مسیرهای عبور تسمه یا سیم
-
مشخص کردن نقاط خروجی (Earthing Terminal)
-
کنترل اتصال کامل میلگردها
-
انتخاب مقطع مناسب هادیها مطابق استانداردها

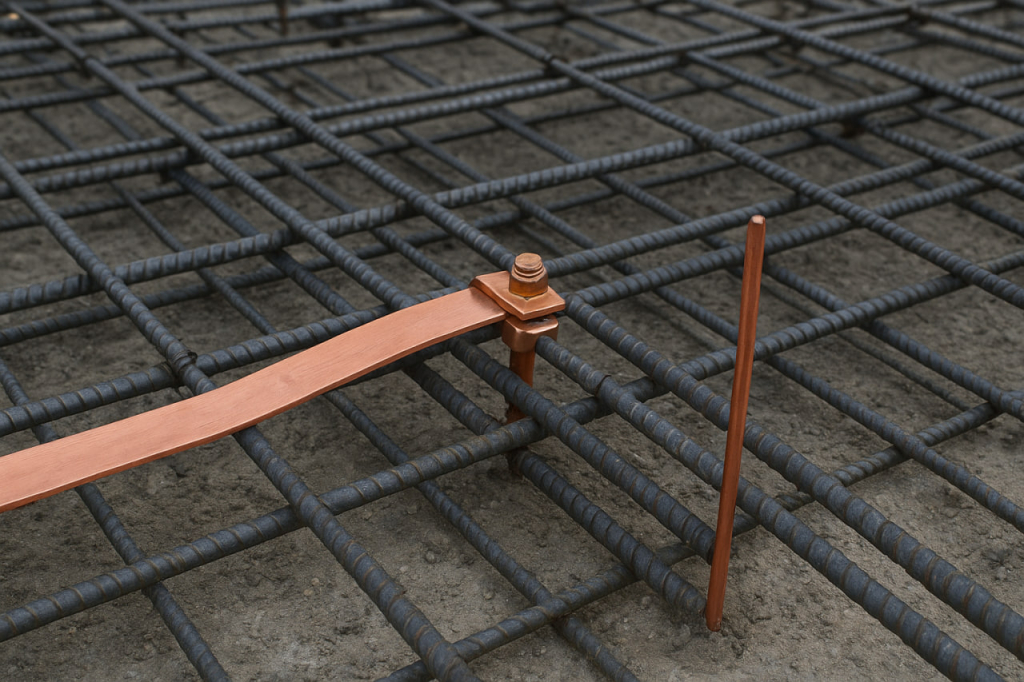

۲. نصب هادیهای همبندی
تسمه یا سیم مسی در فونداسیون بهصورت یک حلقه بسته پیرامونی اجرا میشود. این حلقه باید کاملاً پیوسته باشد و در گوشهها با جوش یا کلمپ استاندارد اتصال یابد.

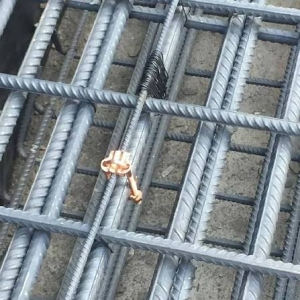

۳. اتصال به شبکه میلگرد
اتصال شبکه میلگرد بسیار مهم است. روشهای معتبر شامل:
-
جوش نفوذی
-
جوش ترمیت
-
کلمپ استاندارد با خاصیت ضدخورندگی
تمام میلگردهای اصلی باید به سیستم همبندی متصل گردند تا پیوستگی الکتریکی در کل فونداسیون برقرار شود.
۴. رعایت فواصل و استانداردهای اتصال
استانداردها (مانند NEC) توصیه میکنند:
-
تسمه ۵۰ سانتیمتر از لبه خارجی فاصله داشته باشد
-
در تمام محیط فونداسیون مسیر حلقه همبندی اجرا شود
-
حداقل ضخامت تسمه مسی ۲×۳۰ میلیمتر یا سیم ۵۰ میلیمتر مربع باشد
-
نقاط خروجی قابل دسترس باشند
۵. تست، بازرسی و تحویل
پس از نصب باید اقداماتی انجام شود:
-
تست مقاومت الکتریکی
-
بررسی پیوستگی الکتریکی
-
ثبت گزارش تصویری پیش از بتنریزی
-
تحویل رسمی به کارفرما مطابق چکلیست استاندارد
انواع روشهای اجرای همبندی
۱. همبندی با تسمه مسی
-
مناسب برای پروژههای بزرگ، صنعتی، بیمارستانی و برجها
-
دارای مقاومت کم، دوام بالا و استانداردترین روش
-
امکان جوش ترمیت یا کلمپ اتصال
۲. همبندی با سیم مسی
-
کاربرد در ساختمانهای کوچک و متوسط
-
انعطافپذیری بالا و نصب آسان
-
مقطع معمول: ۳۵، ۵۰ و ۷۰ میلیمتر مربع
۳. همبندی با میلگرد آرماتور
در برخی سازهها از خود میلگرد بهعنوان هادی استفاده میشود، مشروط بر اینکه:
-
میلگردها پیوسته باشند
-
قطر مناسب داشته باشند
-
خوردگی سازه تهدید نشود
۴. همبندی با الکترود میلهای و صفحهای
این روش در زمان اتصال به چاه ارت یا الکترود زمین کاربرد دارد.
الکترودهای میلهای (Rod) و صفحهای (Plate) برای کاهش مقاومت مسیر به خاک استفاده میشوند.
استانداردهای مهم مربوط به همبندی
اجرای همبندی باید مطابق استانداردهای جهانی و ملی باشد. مهمترین آنها:
۱. IEC 60364
مرجع اصلی تأسیسات الکتریکی ساختمانها
(تعیین روش برابرسازی پتانسیل و مشخصات هادیها)
۲. NEC (National Electrical Code)
استاندارد معتبر آمریکا برای سیستم زمین و همبندی
۳. IEEE 80 و IEEE 142
مخصوص سیستمهای زمین، پستهای برق و طراحی اتصال حفاظتی ساختمانها
۴. نشریه ۱۱۰ سازمان برنامه و بودجه
مرجع رسمی ایران برای اجرای صحیح سیستم زمین و همبندی
۵. مباحث ۱۳ و ۱۵ مقررات ملی ساختمان
الزامات ارتینگ، حفاظت الکتریکی و ایمنی سازه
نکات بسیار مهم در اجرای صحیح همبندی
برای موفقیت پروژه، رعایت نکات زیر ضروری است:
-
اتصالها باید کاملاً مکانیکی و الکتریکی پایدار باشند.
-
مسیر همبندی باید بسته، پیوسته و بدون انقطاع باشد.
-
از کلمپهای غیراستاندارد، آهنی یا ضعیف استفاده نشود.
-
محل خروجی سیستم همبندی در تابلو برق مشخص و قابل دسترس باشد.
-
هیچگونه خم تند در تسمه یا سیم ایجاد نشود.
-
اتصالات باید قبل از بتنریزی کنترل شوند.
خطاهای رایج در اجرای همبندی و پیامدهای آن
۱. استفاده از سیمهای غیر استاندارد
میتواند موجب افزایش مقاومت، داغ شدن موضعی و کاهش کارایی سیستم شود.
۲. اتصال ناقص شبکه میلگرد
این مشکل خطرناکترین خطاست و باعث ایجاد اختلاف پتانسیل در سازه میشود.
۳. جوشکاری غیراستاندارد
جوش ضعیف در بتن قابل اصلاح نیست و باعث شکست مسیر همبندی میشود.
۴. نصب یک مسیر باز به جای حلقه بسته
مسیر باز عملکرد حفاظتی را بهشدت کاهش میدهد.
۵. عدم تست پیش از بتنریزی
اگر ایرادی وجود داشته باشد بعداً قابل اصلاح نخواهد بود.
چگونگی تست و ارزیابی کیفیت همبندی
پس از اجرای همبندی، تستهای زیر انجام میشود:
۱. تست پیوستگی الکتریکی (Continuity Test)
با اهممتر یا دستگاه مخصوص اندازهگیری مقاومت، پیوستگی مسیر بررسی میشود.
۲. تست مقاومت زمین (Earth Resistance Test)
مقدار مقاومت باید زیر مقدار مشخص شده در استاندارد باشد. معمولاً:
۱ تا ۲ اهم برای پروژههای بزرگ و ۴ اهم برای ساختمانهای معمولی.
۳. تست چشمی قبل از بتنریزی
تمام اتصالات، مسیرها، کلمپها و خروجیها باید بررسی و تأیید شوند.
۴. ثبت مدارک
تمام تستها باید در فرمهای رسمی ثبت و بایگانی شوند.
اهمیت استفاده از مصالح استاندارد در اجرای همبندی
مصالح غیراستاندارد میتوانند:
-
مسیر همبندی را قطع کنند
-
خوردگی شدید ایجاد کنند
-
باعث تداخل الکترومغناطیسی شوند
-
ایمنی ساختمان را به خطر بیندازند
به همین دلیل استفاده از هادیهای مسی، الکترودهای استاندارد و اتصالات مقاوم اهمیت بسیار زیادی دارد. در بسیاری از پروژهها از تأمینکنندگان معتبر همچون شرکتهایی مانند رادمان آهن برای تهیه هادیها، اتصالات و تجهیزات فلزی مورد استفاده در سیستم همبندی بهره گرفته میشود.
تأثیر شرایط خاک و رطوبت بر عملکرد همبندی فونداسیون
یکی از فاکتورهای بسیار مهم در طراحی سیستم همبندی، نوع و ویژگیهای خاک محل پروژه است. مقاومت ویژه خاک، میزان رطوبت، وجود نمکها و چگالی مواد معدنی عواملی هستند که بر عملکرد شبکه همبندی و مقاومت نهایی زمین تأثیر میگذارند.
۱. خاکهای با مقاومت ویژه کم
خاکهای رسی، مرطوب و با املاح طبیعی مناسبترین شرایط برای اجرای همبندی هستند. این نوع خاکها باعث کاهش مقاومت الکتریکی مسیر همبندی و بهبود عملکرد سیستم میشوند.
۲. خاکهای با مقاومت ویژه بالا
خاکهای شن و ماسه خشک، سنگی یا آهکی مقاومت بالایی دارند و ممکن است در کاهش مقاومت زمین چالش ایجاد کنند. در این شرایط:
-
استفاده از الکترود میلهای یا صفحهای بیشتر
-
اضافه کردن مواد بهبوددهنده مانند بنتونیت
-
افزایش سطح تماس با زمین
توصیه میشود تا عملکرد سیستم در حد استاندارد باقی بماند.
۳. تأثیر رطوبت
بتن فونداسیون بهطور طبیعی رطوبت دارد و همین ویژگی آن را به یک هادی گسترده طبیعی تبدیل میکند. هرچه رطوبت خاک اطراف فونداسیون بیشتر باشد، کارایی شبکه همبندی بهتر خواهد بود.
همبندی فونداسیون در سازههای بزرگ و صنعتی
در پروژههای بزرگ مانند نیروگاهها، پالایشگاهها، سولههای سنگین صنعتی و برجهای مرتفع، طراحی همبندی دارای پیچیدگیهای بیشتری است.
۱. نیاز به چندین حلقه همبندی
در سازههای پهناور، معمولاً یک حلقه پیرامونی کافی نیست. بسته به هندسه فونداسیون، حلقههای داخلی نیز طراحی میشوند تا اختلاف پتانسیل صفر باقی بماند.
۲. اتصال به سیستم حفاظت در برابر صاعقه (LPS)
در پروژههای صنعتی، سیستم صاعقهگیر باید به شبکه همبندی فونداسیون متصل شود. این اتصال باعث توزیع یکنواخت انرژی صاعقه در سازه شده و از تخریب تجهیزات جلوگیری میکند.
۳. استفاده از هادیهای تقویتشده
به دلیل جریانهای سنگینتر در پروژههای صنعتی، از تسمههای مسی با مقاطع بزرگتر (مثلاً ۳۰×۳ یا ۵۰ میلیمتر مربع به بالا) استفاده میشود.
نقش همبندی در جلوگیری از تداخل الکترومغناطیسی (EMI)
در دنیای امروز، ساختمانها مملو از تجهیزات الکترونیکی هستند:
-
سیستمهای هوشمندسازی
-
اتوماسیون صنعتی
-
شبکههای دیتاسنتر
-
تجهیزات پزشکی
همبندی صحیح فونداسیون با ایجاد یک سطح مرجع الکتریکی پایدار (Reference Ground Plane) باعث کاهش نویز الکترومغناطیسی و افزایش دقت عملکرد تجهیزات دیجیتال میشود.
مزایا در کنترل EMI:
-
جلوگیری از نویزهای فرکانس بالا
-
افزایش طول عمر تجهیزات حساس
-
کاهش خطا در دیتاسنترها و سیستمهای مخابراتی
-
عملکرد بهتر UPS، تابلوهای LV و سیستمهای کنترلی
روشهای تقویت شبکه همبندی در ساختمانهای هوشمند
با توجه به گسترش ساختمانهای Smart Building، نیاز به همبندی پیشرفتهتر نسبت به گذشته افزایش یافته است.
۱. اجرای حلقه دوگانه
در ساختمانهای هوشمند، دو حلقه مجزا اجرا میشود:
-
حلقه اصلی فونداسیون
-
حلقه مخصوص تجهیزات حساس
این روش خطر نویز الکتریکی را به حداقل میرساند.
۲. اتصال به باسبارهای مسی در اتاق سرور
در اتاق سرور یا کنترل، باسبارهای مسی نصب میشود که شبکه همبندی به آنها متصل شده و پایداری الکتریکی افزایش مییابد.
۳. طراحی ارت ایزوله برای تجهیزات حساس
برخی تجهیزات نیاز به یک مسیر جداگانه و با امپدانس کنترلشده دارند تا فرآیندهای کنترلی دچار اختلال نشوند.
بررسی اقتصادی اجرای همبندی فونداسیون
گرچه اجرای همبندی هزینه اولیه دارد، اما در مقایسه با مزایای آن بسیار اقتصادی است.
۱. کاهش هزینه تعمیرات و خسارتهای الکتریکی
تخریب تجهیزات در اثر صاعقه یا جریان خطا ممکن است چند ده برابر هزینه همبندی باشد.
۲. جلوگیری از خوردگی و افزایش عمر سازه
همبندی صحیح، میلگردها را از خوردگی زودرس نجات میدهد و عمر مفید فونداسیون را افزایش میدهد.
۳. افزایش ایمنی و کاهش ریسک حقوقی
حوادث برقگرفتگی، خسارت مالی و حتی جانی ایجاد میکنند. اجرای همبندی هزینه ناچیز دارد، اما امنیت پروژه را چندین برابر افزایش میدهد.
راهکارهای ارتقای کیفیت اجرای همبندی
برای تضمین عملکرد سیستم، اقدامات زیر توصیه میشود:
۱. استفاده از نقشههای Shop Drawing دقیق
عدم وجود نقشه اجرایی یکی از دلایل اصلی بروز خطا در همبندی است. نقشههای دقیق باعث میشود:
-
مسیرها مشخص شوند
-
نقاط اتصال واضح باشند
-
حلقهها بهدرستی اجرا شوند
۲. آموزش تیم اجرایی
نصابها باید آموزش دیده باشند. بسیاری از خطاهای رایج ناشی از ناآگاهی نیروهای اجرایی است.
۳. استفاده از تسترهای استاندارد
اندازهگیری مقاومت الکتریکی با دستگاههای غیر استاندارد اطلاعات اشتباه میدهد. دستگاه باید مطابق IEC باشد.
۴. مستندسازی کامل
تمام مراحل اجرا، تست و تحویل باید ثبت شود. این موضوع از الزامات استانداردهای بینالمللی است.
الزامات ایمنی هنگام اجرای همبندی
هرچند همبندی یک کار نسبتاً ساده محسوب میشود، اما اجرای آن نیاز به رعایت نکات ایمنی دارد:
۱. ایمنی در جوشکاری
جوشکاری تسمه یا میلگرد باید با تجهیزات ایمن، دستکش و عینک حفاظتی انجام شود.
۲. جلوگیری از تماس تسمه با لبههای تیز
لبه تیز میتواند باعث بریدگی هادی شود، بهخصوص هنگام بتنریزی.
۳. جلوگیری از خمهای تند
خمشهای زیاد باعث افزایش مقاومت و کاهش کارایی سیستم میشود.
۴. رعایت فاصله از لولههای تأسیساتی
مسیر همبندی نباید با لولههای آب، فاضلاب یا گاز تداخل داشته باشد.
جمعبندی کاملاً جامع و کاربردی
همبندی فونداسیون یکی از حیاتیترین بخشهای حفاظت الکتریکی سازه است. این سیستم با ایجاد یک مسیر پیوسته و کممقاومت، مانع از وقوع برقگرفتگی، ایجاد اختلاف پتانسیل، تخریب تجهیزات الکترونیکی، خوردگی میلگردها و آسیبهای ناشی از صاعقه میشود. اجرای این سیستم باید بر اساس استانداردهای معتبر نظیر IEC، NEC، نشریه ۱۱۰ و مقررات ملی ساختمان انجام شود.
همبندی صحیح شامل نصب تسمه یا سیم مسی، اتصال کامل به شبکه میلگرد، اجرای حلقه پیرامونی در فونداسیون، استفاده از اتصالات استاندارد و انجام تستهای لازم پیش از بتنریزی است. همچنین اجتناب از خطاهایی مانند استفاده از مصالح ضعیف، اتصال ناقص یا تست نکردن سیستم برای تضمین عملکرد صحیح ضروری است.
در نهایت، استفاده از تجهیزات استاندارد و مستندات کامل امنیت الکتریکی، عمر سازه و کیفیت بهرهبرداری را تضمین میکند. اجرای دقیق و علمی همبندی فونداسیون یک الزام فنی و قانونی است و نقش تعیینکنندهای در ایمنی جان افراد و سلامت تجهیزات دارد.
-
