معرفی کامل انواع پروفیل آلومینیوم درب و پنجره
تعریف کامل پروفیل آلومینیوم درب و پنجره و جایگاه آن در صنعت ساختمان
پروفیل آلومینیومی درب و پنجره به قطعاتی با مقطع مشخص و طول معین گفته می‌شود که از آلیاژهای آلومینیوم اکسترود شده و به عنوان اسکلت اصلی و فریم سیستم‌های بازشو در ساختمان‌ها مورد استفاده قرار می‌گیرند. این پروفیل‌ها با اشکال هندسی پیچیده و دقیق، امکان ساخت قاب‌های مستحکم، سبک و با قابلیت‌های مهندسی بالا را فراهم می‌کنند. جایگاه پروفیل آلومینیومی در صنعت ساختمان مدرن بسیار حیاتی است، چرا که این مصالح پلی میان الزامات زیبایی‌شناسی، عملکرد فنی و صرفه‌جویی انرژی ایجاد می‌کند.
توسعه شهرسازی عمودی و نیاز به سیستم‌های سبک با دهانه‌های بزرگ، استفاده از آلومینیوم را از یک انتخاب لوکس به یک ضرورت فنی تبدیل کرده است. صنعت درب و پنجره آلومینیومی امروزه به یکی از شاخه‌های پیشرفته و پرکاربرد مهندسی ساختمان تبدیل شده که ارتباط مستقیمی با مباحث مهمی مانند بهره‌وری انرژی، ایمنی، آکوستیک و معماری پایدار دارد.
مزایای فنی و مهندسی استفاده از آلومینیوم در سیستم‌های درب و پنجره
استفاده از آلومینیوم در تولید پروفیل‌های درب و پنجره مزایای متعدد فنی و مهندسی به همراه دارد که آن را از مصالح سنتی مانند چوب و آهن متمایز می‌سازد. یکی از برجسته‌ترین این مزایا، نسبت استحکام به وزن فوق‌العاده آلومینیوم است. این خاصیت امکان طراحی پروفیل‌های باریک با مقاومت مکانیکی بالا را فراهم می‌کند که به نوبه خود سبب افزایش سطح شیشه و ورود نور طبیعی بیشتر می‌شود. مقاومت در برابر خوردگی یکی دیگر از ویژگی‌های برجسته آلومینیوم است.
تشکیل لایه اکسید محافظ طبیعی بر روی سطح آلومینیوم، آن را در برابر عوامل جوی، رطوبت و آلودگی‌های شهری بسیار بادوام می‌سازد. این خاصیت نیاز به رنگ‌آمیزی و تعمیرات مکرر را کاهش داده و عمر مفید سازه را به طور چشمگیری افزایش می‌دهد.
انعطاف‌پذیری طراحی و قابلیت اکسترود شدن به اشکال پیچیده، امکان تولید پروفیل‌هایی با سیستم‌های آب‌بندی چندگانه، کانال‌های تخلیه رطوبت و محل نصب یراق‌آلات دقیق را فراهم می‌آورد. از منظر پایداری و محیط زیست، آلومینیوم ماده‌ای کاملاً قابل بازیافت است و انرژی مورد نیاز برای بازیافت آن تنها پنج درصد انرژی اولیه تولید است.
این موضوع اهمیت ویژه‌ای در معماری سبز و ساخت‌وساز پایدار دارد. قابلیت رنگ‌پذیری و پرداخت سطحی متنوع، از آنودایزینگ تا رنگ‌های پودری الکترواستاتیک و پوشش‌های چوب‌مانند، طیف وسیعی از انتخاب‌های زیبایی‌شناختی را در اختیار معماران و سازندگان قرار می‌دهد. از دیدگاه مهندسی نصب و اجرا، سبکی وزن پروفیل‌های آلومینیومی موجب سهولت حمل‌ونقل، کاهش بار مرده سازه و سرعت بخشیدن به عملیات نصب می‌شود.
کاربردهای پروفیل آلومینیوم در ساختمان‌های مسکونی، تجاری و صنعتی
کاربردهای پروفیل آلومینیوم در بخش‌های مختلف ساختمانی بسیار گسترده و متنوع است. در ساختمان‌های مسکونی، از پروفیل‌های آلومینیومی برای ساخت پنجره‌های جانبی و سقفی، درب‌های ورودی و تراس، درب‌های بالکن و پارتیشن‌های داخلی استفاده می‌شود.

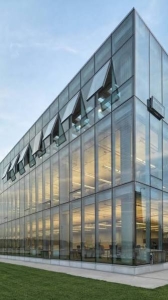

در این بخش، علاوه بر عملکرد فنی، معیارهای زیبایی و هماهنگی با دکوراسیون داخلی نیز اهمیت ویژه‌ای دارد. در ساختمان‌های تجاری و اداری بلندمرتبه، پروفیل آلومینیوم به عنوان اصلی‌ترین ماده در ساخت نماهای پرده‌ای یا کرتین وال مورد استفاده قرار می‌گیرد. در این کاربرد، پروفیل‌ها باید علاوه بر تحمل بارهای باد و وزن شیشه، در برابر نفوذ آب و هوا مقاومت بسیار بالایی داشته باشند. سیستم‌های کشویی بزرگ برای ورودی‌های اصلی مراکز تجاری و نمایشگاهی نیز از پروفیل‌های آلومینیومی سنگین و مستحکم ساخته می‌شوند.
در بخش صنعتی، از پروفیل‌های آلومینیومی برای ساخت دروازه‌های صنعتی، پنجره‌های کارگاه‌ها، سیستم‌های نورگیر سقفی و محفظه‌های تجهیزات استفاده می‌شود. در این محیط‌ها، مقاومت در برابر ضربه، مواد شیمیایی و شرایط ساده‌تر عملکردی اولویت دارد. یکی از کاربردهای ویژه پروفیل آلومینیوم در ساخت پنجره‌های ویژه با عملکردهای خاص است. پنجره‌های ضد سرقت، ضد حریق، عایق صوتی ویژه برای فرودگاه‌ها یا مراکز درمانی، و پنجره‌های مقاوم در برابر توفان و زلزله از جمله این موارد هستند.
در معماری داخلی نیز پروفیل‌های آلومینیومی در ساخت پارتیشن‌های اداری، درب‌های کمد دیواری و ویترین‌های تجاری به کار می‌روند. انطباق با شرایط آب‌وهوایی مختلف نیز از جمله فاکتورهای مهم در انتخاب کاربرد است؛ در مناطق ساحلی با هوای شور، از آلیاژها و پوشش‌های مقاوم‌تر و در مناطق سردسیر، از پروفیل‌های ترمال بریک با عایق‌بندی حرارتی پیشرفته استفاده می‌شود.
دسته‌بندی کلی پروفیل‌های آلومینیومی درب و پنجره
پروفیل آلومینیوم درب و پنجره را می‌توان بر اساس معیارهای مختلف فنی و کاربردی دسته‌بندی نمود.
رایج‌ترین این دسته‌بندی‌ها بر اساس سیستم عایق‌بندی حرارتی است که منجر به تقسیم‌بندی به پروفیل نرمال و پروفیل ترمال بریک می‌شود. دسته‌بندی دیگر بر اساس نوع سطح مقطع و ابعاد پروفیل است که شامل پروفیل‌های ۵۰ سری، ۶۰ سری، ۷۰ سری و بالاتر می‌شود. این اعداد نشان‌دهنده عرض کلی فریم پروفیل بر حسب میلی‌متر است و هر چه این عدد بزرگتر باشد، پروفیل قوی‌تر و معمولاً دارای کانال‌های آب‌بندی و یراق‌پذیری پیشرفته‌تری است. بر اساس نوع پوشش سطحی نیز پروفیل‌ها به دسته‌های آنودایز شده، رنگ شده با رنگ پودری الکترواستاتیک، رنگ شده با رنگ مایع و پروفیل‌های با پوشش چوب‌مانند تقسیم می‌شوند.
از دیدگاه کاربرد و موقعیت نصب، پروفیل‌ها به انواع قاب یا فریم، لنگه، پنل ثابت، پروفیل‌های اتصال و پروفیل‌های تزئینی تقسیم‌بندی می‌گردند. پروفیل قاب یا فریم به بخش ثابت و نصب شده در دیوار گفته می‌شود، در حالی که پروفیل لنگه بخش متحرک پنجره یا درب را تشکیل می‌دهد.
پروفیل‌های اتصال شامل انواع گوشه، رابط و تقویت کننده هستند. بر اساس سیستم بازشو نیز پروفیل‌ها ممکن است برای سیستم لولایی، کشویی، ثابت، بالا رونده یا ترکیبی طراحی شده باشند که هر کدام هندسه و مقاطع خاص خود را دارند. شناخت این دسته‌بندی‌ها برای انتخاب دقیق و متناسب با نیاز پروژه ضروری است.
معرفی کامل پروفیل آلومینیوم نرمال (ساده)
پروفیل آلومینیوم نرمال یا ساده به پروفیل‌هایی اطلاق می‌شود که از یک قطعه آلومینیوم اکسترود شده تشکیل شده‌اند و هیچ گونه قطع کننده پل حرارتی در مقطع آن‌ها وجود ندارد. در این نوع پروفیل، ارتباط فیزیکی و حرارتی مستقیم بین بخش داخلی و خارجی پروفیل برقرار است.
این پروفیل‌ها معمولاً از آلیاژهای سری ۶۰۰۰ آلومینیوم، به ویژه آلیاژ ۶۰۶۳ و ۶۰۶۱ تولید می‌شوند که قابلیت اکستروژن خوبی دارند. فرآیند تولید آن‌ها شامل ذوب آلیاژ، ریخته‌گری شمش، همگن‌سازی، اکستروژن، عملیات حرارتی T5 یا T6، برش و پرداخت سطحی می‌باشد. پروفیل نرمال به دلیل ساختار یکپارچه، از استحکام مکانیکی بالایی برخوردار است و در برابر فشارهای وارده مقاومت خوبی از خود نشان می‌دهد.
کاربرد اصلی پروفیل نرمال در فضاهای داخلی، پارتیشن‌ها، پنجره‌های داخلی و مکان‌هایی است که تفاوت دمای قابل توجهی بین دو طرف پروفیل وجود ندارد. همچنین در مناطق معتدل با اختلاف دمای کم بین داخل و خارج ساختمان، می‌توان از این پروفیل‌ها استفاده نمود.
از مزایای پروفیل نرمال می‌توان به هزینه تولید کمتر، استحکام ساختاری یکپارچه و سادگی طراحی اشاره کرد. اما نقطه ضعف عمده آن، هدایت حرارتی بالای آلومینیوم است که در این پروفیل‌ها بدون هیچ مانعی صورت می‌گیرد و منجر به ایجاد پل حرارتی، اتلاف انرژی، تشکیل شبنم و احتمال رشد قارچ در قسمت‌های داخلی در شرایط سرد می‌شود. برای بهبود عملکرد حرارتی پروفیل‌های نرمال، گاهی از سیستم‌های دو یا چند جداره با درزگیرهای لاستیکی پیشرفته استفاده می‌شود، اما این اقدامات به اندازه سیستم ترمال بریک مؤثر نیستند.
معرفی کامل پروفیل آلومینیوم ترمال بریک و سازوکار قطع پل حرارتی
پروفیل آلومینیوم ترمال بریک یا پروفیل با عایق حرارتی، سیستم پیشرفته‌ای است که برای رفع مشکل هدایت حرارتی بالای آلومینیوم توسعه یافته است. در این تکنولوژی، پروفیل از دو بخش مجزای آلومینیومی داخلی و خارجی تشکیل شده که توسط یک عایق پلی‌آمید با مقاومت حرارتی بالا و استحکام مکانیکی مناسب از یکدیگر جدا شده‌اند.
این قطعه پلی‌آمیدی به عنوان “پل عایق” یا “نوار ترمال بریک” عمل کرده و ارتباط مستقیم حرارتی بین دو بخش را قطع می‌کند. فرآیند تولید پروفیل ترمال بریک معمولاً به دو روش صورت می‌گیرد. روش اول، روش اکستروژن دوگانه است که در آن نوار پلی‌آمید در حین اکستروژن آلومینیوم، در داخل پروفیل جایگذاری می‌شود. روش دوم، روش پرکردن یا اینسرت است که در آن ابتدا پروفیل آلومینیومی به شکل معمول تولید شده و سپس در شیار ایجاد شده، نوار پلی‌آمید تزریق می‌شود.
سازوکار قطع پل حرارتی مبتنی بر اختلاف ضریب هدایت حرارتی مواد است. ضریب هدایت حرارتی آلومینیوم حدود ۲۰۰-۲۴۰ وات بر متر-کلوین است، در حالی که این مقدار برای پلی‌آمید تقویت شده با شیشه حدود ۰٫۳ وات بر متر-کلوین می‌باشد. این اختلاف چشمگیر، باعث کاهش چشمگیر انتقال حرارت از طریق پروفیل می‌گردد.
عملکرد عایق پلی‌آمید تنها محدود به خواص حرارتی نیست؛ این ماده باید از استحکام مکانیکی کافی برای حفظ اتصال دو بخش آلومینیومی تحت بارهای وارده، مقاومت در برابر نفوذ رطوبت به داخل درز، پایداری در برابر اشعه UV و تغییرات دمایی گسترده برخوردار باشد. استانداردهای بین‌المللی مانند EN 14024 عملکرد این پروفیل‌ها را ارزیابی و درجه‌بندی می‌کنند. پروفیل‌های ترمال بریک امروزه با پیشرفت در مواد پلیمری، از نوارهای چندحجره‌ای و کامپوزیت‌های تقویت شده استفاده می‌کنند که هم عایق‌بندی بهتری ایجاد می‌کنند و هم استحکام اتصال بالاتری دارند.
تفاوت‌های فنی، عملکردی و قیمتی پروفیل نرمال و ترمال بریک
تفاوت‌های میان پروفیل نرمال و ترمال بریک بسیار گسترده و در ابعاد فنی، عملکردی و اقتصادی قابل بررسی است. از دیدگاه فنی و ساختاری، پروفیل نرمال یک ساختار یکپارچه آلومینیومی دارد، در حالی که پروفیل ترمال بریک یک ساختار ترکیبی از آلومینیوم و پلیمر است.
این تفاوت ساختاری مستقیماً بر روش تولید، ماشین‌آلات مورد نیاز و کنترل کیفیت تأثیر می‌گذارد. از نظر عملکرد حرارتی، ضریب انتقال حرارت یا U-Value در پروفیل ترمال بریک به طور معمول ۳٫۵ تا ۵٫۵ وات بر مترمربع-کلوین است، در حالی که این مقدار برای پروفیل نرمال می‌تواند بین ۵٫۵ تا ۱۲ وات بر مترمربع-کلوین باشد. این بهبود قابل توجه، منجر به کاهش چشمگیر اتلاف انرژی، جلوگیری از تشکیل شبنم روی سطح داخلی قاب و افزایش راحتی حرارتی ساکنان می‌شود.
از نظر عملکرد آکوستیک، ساختار ناپیوسته پروفیل ترمال بریک معمولاً عملکرد بهتری در کاهش انتقال صدا دارد، چرا که پلی‌آمید می‌تواند به عنوان یک میراکننده امواج صوتی عمل کند.
در بحث مقاومت در برابر نفوذ هوا و آب، هر دو نوع پروفیل می‌توانند عملکرد خوبی داشته باشند، اما طراحی سیستم‌های آب‌بندی در پروفیل‌های ترمال بریک معمولاً پیشرفته‌تر و متناسب با استانداردهای بالاتر است. از نظر استحکام مکانیکی، پروفیل نرمال به دلیل یکپارچگی، در برخی موارد مقاومت خمشی و پیچشی بالاتری دارد، اما پروفیل‌های ترمال بریک مدرن با نوارهای پلی‌آمید تقویت شده، فاصله استحکامی چندانی با نوع نرمال ندارند. در زمینه دوام و پایداری، هر دو نوع با پوشش مناسب عمر طولانی دارند، اما در مناطق با رطوبت بالا، پروفیل ترمال بریک به دلیل کاهش خطر شبنم، احتمال خوردگی و آسیب‌های ثانویه را کم می‌کند.
از دیدگاه قیمتی، پروفیل ترمال بریک به دلیل مواد اولیه اضافه، فرآیند تولید پیچیده‌تر و نیاز به تکنولوژی پیشرفته‌تر، معمولاً بین ۳۰ تا ۶۰ درصد گران‌تر از پروفیل نرمال مشابه است. اما این تفاوت قیمت اولیه در بلندمدت و با محاسبه صرفه‌جویی در هزینه‌های انرژی، معمولاً توجیه اقتصادی پیدا می‌کند.
استانداردهای ساختمانی مدرن در بسیاری از کشورها، به ویژه در مناطق سردسیر و گرمسیر، استفاده از پروفیل‌های ترمال بریک را اجباری یا بسیار توصیه شده می‌دانند. انتخاب بین این دو نوع، باید بر اساس تحلیل دقیق شرایط آب‌وهوایی، مقررات محلی، بودجه پروژه و الزامات کارایی انرژی صورت پذیرد.
بررسی ضخامت‌ها، آلیاژها و ترکیب شیمیایی رایج در پروفیل‌های درب و پنجره
ضخامت دیواره پروفیل‌های آلومینیومی یکی از معیارهای کلیدی در تعیین استحکام، دوام و عملکرد آن‌ها است. ضخامت‌ها معمولاً بین ۱٫۲ میلی‌متر تا ۳ میلی‌متر و گاهی بیشتر برای کاربردهای خاص متغیر است. در کاربردهای عمومی و سبک، ضخامت‌های ۱٫۴ تا ۱٫۸ میلی‌متر رایج است. برای پنجره‌های استاندارد مسکونی، حداقل ضخامت ۱٫۶ تا ۱٫۸ میلی‌متر توصیه می‌شود. در ساختمان‌های بلندمرتبه، نماهای پرده‌ای و درب‌های ورودی سنگین، ضخامت‌های ۲ تا ۳ میلی‌متر و حتی بیشتر مورد استفاده قرار می‌گیرد.
ضخامت مناسب باید بر اساس محاسبات بارگذاری باد، وزن شیشه و یراق‌آلات، ابعاد بازشو و الزامات ایمنی تعیین شود. استانداردهایی مانند EN 12020 و EN 755 محدوده‌های تلرانس برای ضخامت دیواره را مشخص می‌کنند.
آلیاژهای آلومینیوم مورد استفاده در پروفیل‌های درب و پنجره عمدتاً از سری ۶۰۰۰ هستند که بهترین ترکیب از قابلیت اکستروژن، استحکام، مقاومت به خوردگی و قابلیت پرداخت سطحی را ارائه می‌دهند. آلیاژ ۶۰۶۳ و گریدهای آن مانند ۶۰۶۳ T5 و T6 رایج‌ترین آلیاژ در این صنعت است. ترکیب شیمیایی معمول آلیاژ ۶۰۶۳ شامل ۰٫۲-۰٫۶ درصد سیلیسیم، ۰٫۳۵-۰٫۶ درصد منیزیم، حداکثر ۰٫۱ درصد مس، حداکثر ۰٫۱ درصد آهن، حداکثر ۰٫۱ درصد منگنز، حداکثر ۰٫۱ درصد کروم، حداکثر ۰٫۱ درصد روی و بقیه آلومینیوم است.
سیلیسیم و منیزیم عناصر آلیاژی اصلی هستند که با تشکیل فاز Mg2Si، استحکام آلیاژ را از طریق عملیات حرارتی افزایش می‌دهند. برای کاربردهای با استحکام بالاتر مانند درب‌های ورودی یا پروفیل‌های نما، از آلیاژ ۶۰۶۱ استفاده می‌شود که حاوی مقادیر بیشتری از منیزیم و سیلیسیم و همچنین مقداری کروم و مس است و استحکام تسلیم بالاتری دارد. آلیاژ ۶۰۸۲ نیز در برخی کاربردهای خاص به کار می‌رود. انتخاب آلیاژ مناسب بر اساس الزامات استحکام، شکل‌پذیری در حین اکستروژن، قابلیت جوشکاری و مقاومت به خوردگی صورت می‌گیرد. کنترل دقیق ترکیب شیمیایی و ناخالصی‌ها برای دستیابی به خواص مطلوب ضروری است.
نقش آلیاژ آلومینیوم در استحکام، دوام و عملکرد حرارتی
آلیاژ آلومینیوم نقش تعیین‌کننده‌ای در ویژگی‌های مکانیکی، دوام و حتی عملکرد غیرمستقیم حرارتی پروفیل‌های درب و پنجره ایفا می‌کند. استحکام پروفیل مستقیماً به نوع آلیاژ و شرایط عملیات حرارتی آن بستگی دارد. آلیاژهای سری ۶۰۰۰ پس از عملیات حرارتی محلول و پیرسازی، به استحکام تسلیمی در محدوده ۱۶۰ تا ۳۱۰ مگاپاسکال دست می‌یابند. این استحکام برای مقاومت در برابر بارهای باد، وزن شیشه‌های دو جداره سنگین و فشارهای ناشی از کاربری، کاملاً کافی است.
آلیاژ ۶۰۶۱ معمولاً استحکام بالاتری نسبت به ۶۰۶۳ دارد و برای قطعات باربر اصلی در سیستم‌های بزرگتر ترجیح داده می‌شود. شکل‌پذیری و قابلیت اکستروژن آلیاژ نیز بسیار مهم است؛ آلیاژی با قابلیت اکستروژن خوب امکان تولید مقاطع پیچیده با دیواره‌های نازک و تلرانس‌های دقیق را فراهم می‌آورد که برای سیستم‌های آب‌بندی و نصب یراق‌آلات حیاتی است.
از نظر دوام و مقاومت به خوردگی، آلیاژهای آلومینیوم به طور ذاتی به دلیل تشکیل لایه اکسید محافظ، مقاومت خوبی دارند، اما ترکیب شیمیایی بر این ویژگی تأثیر می‌گذارد. عناصری مانند مس اگرچه استحکام را افزایش می‌دهند، اما می‌توانند مقاومت به خوردگی را کاهش دهند. به همین دلیل در آلیاژهای معمول درب و پنجره، مقدار مس بسیار کم نگه داشته می‌شود. منیزیم و سیلیسیم نه تنها استحکام بخش هستند، بلکه تأثیر منفی چندانی بر مقاومت به خوردگی ندارند.
در محیط‌های بسیار خورنده مانند مناطق ساحلی، ممکن است از آلیاژهای با خلوص بالاتر یا آلیاژهای سری ۵۰۰۰ که مقاومت به خوردگی عالی دارند نیز استفاده شود. عملکرد حرارتی پروفیل به طور مستقیم تحت تأثیر هدایت حرارتی آلیاژ است که برای آلومینیوم خالص حدود ۲۳۷ وات بر متر-کلوین است.
در آلیاژها، حضور عناصر آلیاژی این مقدار را کمی کاهش می‌دهد، اما همچنان هدایت حرارتی بالا باقی می‌ماند. به همین دلیل، برای کنترل عملکرد حرارتی، به جای تغییر آلیاژ، از سیستم‌های ترمال بریک استفاده می‌شود. با این حال، یکنواختی ساختار آلیاژ، عدم وجود تخلخل و عیوب ریز، بر یکنواختی پروفیل و در نتیجه بر کیفیت اتصالات و آب‌بندی تأثیر می‌گذارد که به طور غیرمستقیم بر عملکرد کلی درب یا پنجره مؤثر است.
