کاربرد های قوطی ستونی چیست؟
مقدمه
در سازههای فلزی مدرن، انتخاب نوع مقطع فولادی یکی از تصمیمات کلیدی و تعیینکننده در عملکرد نهایی سازه محسوب میشود. در میان مقاطع مختلف، قوطی ستونی بهعنوان یکی از اعضای باربر اصلی، نقشی فراتر از یک پروفیل ساده دارد و مستقیماً با ایمنی، دوام و رفتار سازه در برابر بارهای ثقلی و جانبی در ارتباط است. شناخت دقیق ماهیت قوطی ستونی، تفاوت آن با سایر قوطیهای ساختمانی، انواع، استانداردها و الزامات کنترل کیفیت، برای مهندسان، ناظران و فعالان حوزه ساختوساز امری ضروری است.
این مقاله با رویکردی کاملاً مهندسی، تحلیلی و علمی، تلاش میکند قوطی ستونی را بهعنوان یک مقطع سازهای تخصصی مورد بررسی جامع قرار دهد.
برای مشاهده محصولات، خدمات و مطالب تخصصی بیشتر، به رادمان آهن مراجعه کنید.

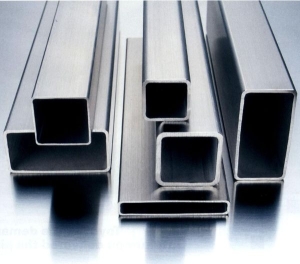

تعریف دقیق قوطی ستونی و جایگاه آن در سازههای فلزی

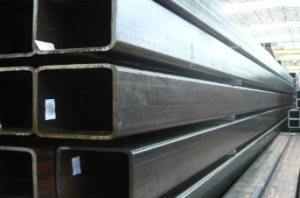

قوطی ستونی نوعی مقطع فولادی بسته با سطح مقطع عموماً مربع یا مستطیل است که بهطور ویژه برای تحمل بارهای فشاری، ترکیبی و جانبی در نقش ستون طراحی و تولید میشود. این مقطع برخلاف قوطیهای معمولی که اغلب برای کاربردهای سبک یا غیرباربر استفاده میشوند، دارای مشخصات مکانیکی، ابعادی و کیفی کنترلشدهتری است.
در سازههای فلزی، ستونها اعضایی هستند که بارهای قائم ناشی از وزن مرده، بار زنده و بارهای ثقلی را به فونداسیون منتقل میکنند. قوطی ستونی به دلیل تقارن هندسی، ممان اینرسی مناسب در دو راستا و رفتار یکنواخت در برابر کمانش، جایگاه ویژهای در طراحی سازههای مدرن پیدا کرده است. استفاده از این مقطع بهویژه در سازههایی با نیاز به معماری باز، دهانههای منظم و رفتار لرزهای قابل پیشبینی، بسیار رایج است.
تفاوت قوطی ستونی با قوطیهای ساختمانی معمولی
یکی از خطاهای رایج در پروژههای عمرانی، یکسان فرض کردن قوطی ستونی با قوطیهای ساختمانی معمولی است. در حالی که این دو، از نظر عملکرد و الزامات فنی تفاوتهای بنیادین دارند.
قوطیهای ساختمانی معمولی اغلب برای کاربردهای ثانویه مانند نرده، چارچوب، سازههای سبک، سایبان و اجزای غیرسازهای استفاده میشوند. این مقاطع معمولاً کنترل کیفی سختگیرانهای از نظر خواص مکانیکی، یکنواختی ضخامت و کیفیت جوش ندارند.
در مقابل، قوطی ستونی:
-
برای تحمل بارهای سازهای طراحی میشود
-
دارای ضخامتهای بالاتر و یکنواختتر است
-
باید الزامات استانداردهای سازهای را رعایت کند
-
رفتار آن در برابر کمانش، خمش و فشار محوری بررسی میشود
این تفاوتها باعث میشود جایگزینی قوطی معمولی بهجای قوطی ستونی، ریسکهای جدی سازهای به همراه داشته باشد.
نقش قوطی ستونی در انتقال بارهای فشاری و جانبی
قوطی ستونی بهعنوان عضو قائم، مسئول انتقال بارهای فشاری از تیرها، سقف و طبقات فوقانی به فونداسیون است. اما نقش آن تنها به بارهای محوری محدود نمیشود. در سازههای واقعی، ستونها همواره تحت بارهای ترکیبی شامل فشار، خمش و برش قرار دارند.
سطح مقطع بسته قوطی ستونی باعث میشود:
-
توزیع تنش در مقطع یکنواختتر باشد
-
حساسیت به کمانش موضعی کاهش یابد
-
مقاومت در برابر بارهای جانبی ناشی از زلزله و باد افزایش پیدا کند
به همین دلیل، در بسیاری از سیستمهای مقاوم جانبی، استفاده از قوطی ستونی بهعنوان عضو اصلی یا مکمل، عملکرد لرزهای سازه را بهبود میبخشد.

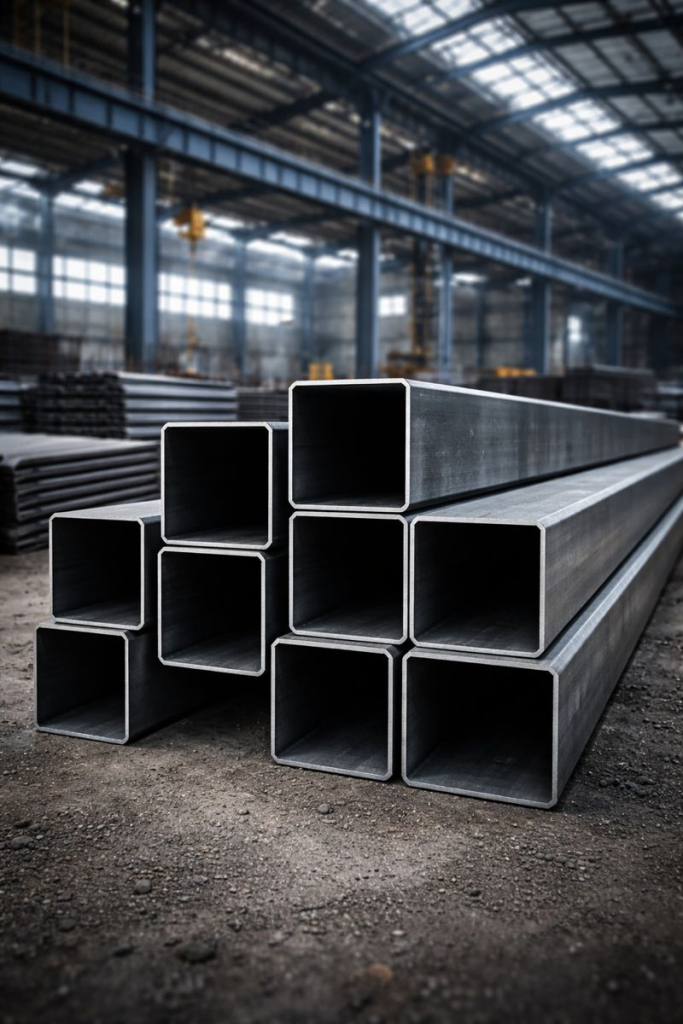

کاربرد در سازهها
کاربرد قوطی ستونی محدود به ساختمانهای متعارف نیست و در طیف وسیعی از پروژهها مورد استفاده قرار میگیرد:
در ساختمانهای فلزی چندطبقه، قوطی ستونی بهعنوان ستون اصلی یا ستون میانی استفاده میشود و امکان اجرای اتصالات منظم و معماری تمیز را فراهم میکند.
در سولهها و سازههای صنعتی، این مقطع به دلیل تحمل بارهای سنگین جرثقیل، تجهیزات و بارهای متغیر، گزینهای مناسب محسوب میشود.
در سازههای خاص مانند پلهای فلزی سبک، سازههای فضاکار، برجها و سازههای موقت صنعتی نیز از قوطی ستونی بهدلیل رفتار مناسب در برابر بارهای پیچیده استفاده میشود.
ضرورت کنترل کیفیت و تست قبل از مصرف
از آنجا که قوطی ستونی مستقیماً با ایمنی سازه در ارتباط است، کنترل کیفیت آن پیش از مصرف امری غیرقابل چشمپوشی محسوب میشود. هرگونه نقص در ضخامت، جوش، ترکیب شیمیایی یا خواص مکانیکی میتواند منجر به کاهش ظرفیت باربری و افزایش احتمال شکست شود.
کنترل کیفیت باید هم در مرحله تولید و هم پیش از نصب در پروژه انجام شود تا از انطباق مقطع با الزامات طراحی اطمینان حاصل گردد.
انواع از نظر ضخامت
ضخامت دیواره یکی از مهمترین پارامترهای تعیینکننده در عملکرد قوطی ستونی است. قوطیهای نازکتر معمولاً برای سازههای سبک یا ستونهای غیرحیاتی استفاده میشوند، در حالی که ضخامتهای بالاتر برای ستونهای اصلی، دهانههای بزرگ و بارهای سنگین ضروری است.
افزایش ضخامت باعث:
-
افزایش ظرفیت باربری
-
کاهش خطر کمانش
-
افزایش وزن و هزینه
میشود و انتخاب آن باید بر اساس محاسبات دقیق سازهای صورت گیرد.
انواع از نظر ابعاد
ابعاد سطح مقطع قوطی ستونی مستقیماً بر ممان اینرسی و شعاع ژیراسیون آن اثر میگذارد. مقاطع با ابعاد بزرگتر معمولاً برای ستونهای بلندتر یا بارهای بیشتر استفاده میشوند. انتخاب نسبت مناسب بین بعد و ضخامت، نقش مهمی در کنترل کمانش دارد.
انواع از نظر نوع فولاد مصرفی
فولادهای مورد استفاده در قوطی ستونی معمولاً از گریدهای ساختمانی با قابلیت جوشپذیری مناسب انتخاب میشوند. فولادهای کمکربن با استحکام تسلیم کنترلشده، گزینهای رایج هستند. انتخاب نوع فولاد باید متناسب با شرایط بهرهبرداری، اقلیم، الزامات لرزهای و استاندارد پروژه باشد.
انواع از نظر روش تولید
قوطی ستونی میتواند به روش نورد گرم، نورد سرد یا شکلدهی و جوشکاری تولید شود. روش تولید تأثیر مستقیمی بر کیفیت جوش، یکنواختی ضخامت و خواص مکانیکی دارد. مقاطع تولیدشده با کنترل کیفی دقیق کارخانهای، عملکرد قابل اطمینانتری در سازه دارند.
روشهای تست و کنترل کیفیت
بازرسی چشمی و ظاهری
در این مرحله، وجود ترک، موجدار بودن سطح، ناپیوستگی جوش و عیوب ظاهری بررسی میشود.
تستهای ابعادی و هندسی
کنترل یکنواختی ضخامت، تلرانس ابعادی و راستای مقطع از الزامات اساسی است.
تستهای مکانیکی
شامل تست کشش، فشار، خمش و ضربه برای بررسی استحکام و شکلپذیری فولاد.
تستهای غیرمخرب
روشهای NDT برای شناسایی عیوب داخلی بدون آسیب به مقطع به کار میروند.
تست سختی
سنجش سختی، اطلاعات ارزشمندی درباره ساختار متالورژیکی فولاد ارائه میدهد.
تست التراسونیک
برای بررسی کیفیت جوش و وجود ناپیوستگیهای داخلی استفاده میشود.
آنالیز ترکیب شیمیایی فولاد
کنترل درصد عناصر آلیاژی و کربن، نقش مهمی در اطمینان از انطباق فولاد با استاندارد دارد.
کنترل کیفیت در کارخانه تولیدکننده
کارخانههایی که سیستم کنترل کیفیت مستمر دارند، ریسک استفاده از مقاطع معیوب را بهطور قابل توجهی کاهش میدهند. در این میان، تأمینکنندگان معتبری مانند رادمان آهن با تمرکز بر عرضه مقاطع استاندارد، نقش مهمی در زنجیره تأمین ایمن ایفا میکنند.

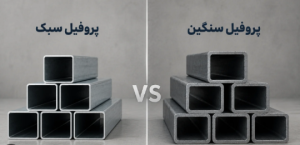

تفاوت سبک و سنگین از نظر عملکرد سازهای
قوطیهای سبک برای سازههای کمبار یا اعضای فرعی مناسب هستند، اما در ستونهای اصلی، استفاده از قوطی سنگین با ضخامت و ابعاد بالاتر، پایداری و ایمنی سازه را تضمین میکند. انتخاب نادرست میان این دو، میتواند منجر به افزایش تغییرشکل یا حتی ناپایداری شود.
استانداردهای ملی و بینالمللی مرتبط
قوطی ستونی باید مطابق استانداردهای معتبر ملی و بینالمللی تولید و ارزیابی شود. استانداردهایی مانند ISIRI، ASTM، DIN و EN الزامات مشخصی برای ابعاد، خواص مکانیکی و روشهای تست تعیین کردهاند که رعایت آنها شرط لازم برای استفاده سازهای است.
نکات مهم در تفسیر نتایج تستها و گزارشهای کیفی
نتایج تستها باید توسط افراد متخصص تحلیل شود. تطابق عددی نتایج با استاندارد، شرط کافی نیست و باید رفتار کلی مقطع و شرایط بهرهبرداری نیز در نظر گرفته شود.
خطاهای رایج در انتخاب و استفاده از قوطی ستونی
از جمله خطاهای متداول میتوان به انتخاب ضخامت ناکافی، بیتوجهی به استاندارد، استفاده از مقاطع بدون شناسنامه کیفی و جایگزینی قوطی معمولی بهجای قوطی ستونی اشاره کرد.
اهمیت انتخاب استاندارد در پروژههای عمرانی و صنعتی
انتخاب قوطی ستونی استاندارد، نهتنها ایمنی سازه را تضمین میکند، بلکه هزینههای نگهداری، تعمیر و ریسکهای حقوقی را در طول عمر پروژه کاهش میدهد. تجربه پروژههای صنعتی نشان داده است که استفاده از مقاطع کنترلشده و دارای مستندات کیفی، سرمایهگذاری بلندمدت محسوب میشود. در این مسیر، همکاری با تأمینکنندگان شناختهشدهای مانند رادمان آهن میتواند به اطمینان از کیفیت مقاطع کمک کند، بدون آنکه جنبه تبلیغاتی داشته باشد.
رفتار در برابر کمانش کلی و موضعی
یکی از مهمترین چالشهای طراحی ستونهای فولادی، پدیده کمانش است. قوطی ستونی بهدلیل بسته بودن سطح مقطع، رفتار متفاوت و عموماً بهتری نسبت به مقاطع باز در برابر کمانش از خود نشان میدهد. در کمانش کلی، طول مؤثر ستون، شرایط تکیهگاهی و شعاع ژیراسیون نقش اصلی را ایفا میکنند، در حالی که در کمانش موضعی، نسبت عرض به ضخامت دیوارهها عامل تعیینکننده است.
قوطی ستونی اگرچه از نظر کمانش کلی عملکرد مطلوبی دارد، اما در صورت انتخاب ضخامت نامناسب، میتواند مستعد کمانش موضعی دیوارهها شود. به همین دلیل، رعایت محدودیتهای هندسی توصیهشده در استانداردها اهمیت بالایی دارد.
تأثیر نسبت لاغری بر عملکرد
نسبت لاغری ستون یکی از پارامترهای کلیدی در تحلیل پایداری سازه است. قوطی ستونی با مقاطع مربعی یا مستطیلی متقارن، امکان کنترل بهتر نسبت لاغری در دو راستای اصلی را فراهم میکند. این ویژگی باعث میشود رفتار ستون در برابر بارهای خارج از مرکز قابل پیشبینیتر باشد.
در ستونهای با نسبت لاغری بالا، کاهش ظرفیت باربری بسیار محسوس است و استفاده از قوطی ستونی با ابعاد یا ضخامت ناکافی میتواند منجر به کاهش شدید ایمنی سازه شود. در چنین شرایطی، افزایش بعد مقطع یا استفاده از مهاربندیهای مناسب ضروری است.
نقش در سیستمهای مقاوم در برابر زلزله
در سازههای واقع در مناطق لرزهخیز، ستونها نقش حیاتی در تأمین شکلپذیری و جذب انرژی دارند. قوطی ستونی بهدلیل توزیع یکنواخت تنش و نبود گوشههای تیز با تمرکز تنش بالا، میتواند عملکرد مناسبی در چرخههای بارگذاری رفت و برگشتی زلزله داشته باشد.
با این حال، رفتار لرزهای مطلوب تنها در صورتی محقق میشود که کیفیت فولاد، جوش و اتصالات بهدرستی کنترل شده باشد. استفاده از قوطی ستونی غیراستاندارد در سازههای لرزهای، ریسک شکست ترد و ناگهانی را افزایش میدهد.
بررسی عملکرد در بارگذاری خارج از مرکز
در عمل، بارهای وارده بر ستونها بهندرت کاملاً محوری هستند. وجود بارهای خارج از مرکز باعث ایجاد خمش همزمان با فشار میشود. قوطی ستونی بهدلیل ممان اینرسی مناسب در دو راستا، نسبت به بسیاری از مقاطع دیگر، مقاومت بهتری در برابر این نوع بارگذاری ترکیبی دارد.
تحلیل صحیح این شرایط نیازمند بررسی اندرکنش نیروی محوری و لنگر خمشی است و انتخاب ابعاد و ضخامت قوطی ستونی باید بر اساس این تحلیلها انجام شود، نه صرفاً بر اساس بار محوری.
تأثیر کیفیت جوش در قوطی ستونی بر ایمنی سازه
در قوطیهای ستونی تولیدشده به روش شکلدهی و جوشکاری، کیفیت خط جوش نقش تعیینکنندهای در عملکرد نهایی مقطع دارد. هرگونه نقص در جوش میتواند منجر به تمرکز تنش و کاهش مقاومت فشاری یا خمشی شود.
کنترل کیفیت جوش از طریق تستهای غیرمخرب، بهویژه التراسونیک، برای قوطیهای ستونی سازهای ضروری است. غفلت از این موضوع، یکی از عوامل پنهان اما بسیار خطرناک در کاهش عمر مفید سازه محسوب میشود.
مقایسه قوطی ستونی با مقاطع I و H از دیدگاه سازهای
اگرچه مقاطع I و H بهطور گسترده در سازههای فلزی استفاده میشوند، قوطی ستونی در برخی شرایط مزایای مشخصی نسبت به آنها دارد. از جمله میتوان به رفتار یکنواختتر در برابر بارهای جانبی، سهولت در محافظت در برابر خوردگی و نمای معماری منظمتر اشاره کرد.
با این حال، مقاطع باز در برخی موارد از نظر اقتصادی یا سهولت اتصال برتری دارند. انتخاب میان قوطی ستونی و مقاطع I یا H باید بر اساس تحلیل سازهای، شرایط اجرایی و الزامات پروژه انجام شود.
ملاحظات اجرایی در نصب قوطی ستونی در کارگاه
نصب قوطی ستونی در کارگاه نیازمند دقت بالا در شاقولی، تراز و کیفیت اتصالات است. کوچکترین انحراف در نصب میتواند باعث افزایش لنگرهای ثانویه و کاهش ظرفیت باربری شود.
همچنین، نحوه اتصال قوطی ستونی به فونداسیون و تیرها باید بهگونهای باشد که انتقال نیرو بهصورت یکنواخت انجام گیرد و از تمرکز تنش جلوگیری شود.
نقش شرایط محیطی در انتخاب قوطی ستونی
شرایط محیطی مانند رطوبت، دما، آلودگی صنعتی و محیطهای خورنده، تأثیر مستقیمی بر دوام قوطی ستونی دارند. در چنین شرایطی، انتخاب فولاد مناسب و اجرای پوششهای حفاظتی اهمیت بالایی پیدا میکند.
بیتوجهی به این عوامل میتواند باعث کاهش شدید عمر مفید مقطع و افزایش هزینههای نگهداری در طول زمان شود.
بررسی خوردگی و راهکارهای افزایش دوام قوطی ستونی
قوطی ستونی بهدلیل بسته بودن مقطع، در صورت نفوذ رطوبت به داخل، میتواند دچار خوردگی پنهان شود. این نوع خوردگی معمولاً دیر تشخیص داده میشود اما اثر مخربی بر ظرفیت باربری دارد.
اجرای پوششهای ضدخوردگی مناسب، کنترل کیفیت درزها و جلوگیری از نفوذ آب، از راهکارهای افزایش دوام این مقطع هستند.
نقش مستندات فنی و شناسنامه محصول در قوطی ستونی
وجود شناسنامه فنی شامل مشخصات فولاد، نتایج تستها و استانداردهای رعایتشده، یکی از الزامات استفاده ایمن از قوطی ستونی است. این مستندات امکان ردیابی کیفیت و بررسی انطباق مقطع با طراحی را فراهم میکنند.
در پروژههای حرفهای، استفاده از مقاطع بدون مستندات فنی معتبر، یک ریسک غیرقابل قبول تلقی میشود.
اهمیت هماهنگی بین طراح، ناظر و تأمینکننده قوطی ستونی
عملکرد مطلوب قوطی ستونی تنها به کیفیت تولید آن محدود نمیشود، بلکه نیازمند هماهنگی کامل بین طراح سازه، ناظر پروژه و تأمینکننده مقاطع فولادی است. هرگونه ناهماهنگی در مشخصات فنی، میتواند منجر به انتخاب مقطع نامناسب شود.
تجربه پروژههای بزرگ صنعتی نشان داده است که این هماهنگی، نقش مهمی در کاهش خطاهای اجرایی و افزایش ایمنی سازه دارد.
جمعبندی تحلیلی تکمیلی
قوطی ستونی صرفاً یک پروفیل فولادی نیست، بلکه یک عضو سازهای استراتژیک است که رفتار آن تحت تأثیر عوامل متعددی از جمله هندسه، کیفیت فولاد، روش تولید، شرایط محیطی و نحوه اجرا قرار دارد. بررسی عمیق این عوامل نشان میدهد که انتخاب آگاهانه و کنترلشده قوطی ستونی، یکی از پایههای اصلی ایمنی و دوام سازههای فلزی به شمار میرود.
جمعبندی نهایی
قوطی ستونی یکی از حیاتیترین مقاطع فولادی در سازههای فلزی است که عملکرد آن مستقیماً با ایمنی و پایداری سازه ارتباط دارد. شناخت دقیق انواع، کاربردها، استانداردها و روشهای کنترل کیفیت این مقطع، برای مهندسان و فعالان حوزه ساختوساز امری ضروری است. رویکرد علمی، انتخاب آگاهانه و پایبندی به استانداردها، سه اصل کلیدی در استفاده صحیح از قوطی ستونی به شمار میروند. این مقاله تلاش کرد با نگاهی جامع و تحلیلی، قوطی ستونی را بهعنوان یک مقطع سازهای تخصصی و استراتژیک معرفی کند و مبنایی قابل استناد برای تصمیمگیریهای مهندسی فراهم آورد.
