پروفیل (قوطی) 2×80×80 | 30.5 کیلوگرم

پروفیل (قوطی) 2×80×80 | 30.5 کیلوگرم یکی از متداول‌ترین مقاطع فولادی بسته با سطح مقطع مربع در بازار آهن است که نقشی استراتژیک در بهینه‌سازی وزن و هزینه‌های ساخت سازه‌های صنعتی و ساختمانی ایفا می‌کند. این مقطع توخالی با بهره‌گیری از فرایند شکل‌دهی سرد ورق‌های استاندارد فولادی تولید شده و به دلیل ممان اینرسی متقارن در هر دو محور، مقاومت بسیار مطلوبی در برابر بارهای خمشی و فشاری از خود نشان می‌دهد. مجموعه بازرگانی رادمان آهن به عنوان مرجع تخصصی تأمین آهن‌آلات ، شرایط تأمین مستقیم این مقطع ساختمانی را از انبار برای صنعتگران و پیمانکاران فراهم کرده است.

پروفیل (قوطی) 2×80×80 | 30.5 کیلوگرم چیست و در چه سازه‌هایی به کار می‌رود؟

پروفیل (قوطی) 2×80×80 | 30.5 کیلوگرم یک مقطع بسته فولادی با ابعاد خارجی ۸ در ۸ سانتی‌متر و ضخامت ۲ میلی‌متر است که با وزن تقریبی ۳۰.۵ کیلوگرم در شاخه ۶ متری برای ستون‌های سبک، خرپاها و سازه‌های فلزی به کار می‌رود.

این مقطع به علت هندسه یکنواخت مربعی، در تمامی جهات رفتاری همگن داشته و در ستون‌های تحت فشار، مقاومت بهینه‌ای در برابر پدیده کمانش ارائه می‌دهد. در ساخت سوله‌ها و انبارها، از این پروفیل به عنوان تیرچه‌های مهاربندی، ستونچه‌های سبک دیوار و اعضای خرپایی با دهانه متوسط استفاده گسترده می‌شود. در صنعت کشاورزی و تأسیسات، ساخت سازه‌های گلخانه‌ای مدرن، فریم‌های تابلوهای تبلیغاتی شهری، سایبان‌های اداری و پارکینگ‌های مسقف با استفاده از این قوطی انجام می‌پذیرد. همچنین در خودروسازی سنگین، تولید شاسی اتاق‌بار تریلر و استراکچرهای صنعتی سبک، این ابعاد به عنوان یک مقطع مقاوم و سبک همواره اولویت بالایی دارد.

چه تفاوتی میان قوطی 80×80 با سایزهای مجاور مانند 90×90 و 60×60 وجود دارد؟

تفاوت بنیادین در میزان باربری فشاری، ممان اینرسی و وزن کل اسکلت است؛ مقطع ۸۰×۸۰ انتخابی میانی و اقتصادی برای سازه‌هایی است که سایز ۶۰ ضعیف بوده و سایز ۹۰ هزینه اضافی به همراه دارد.

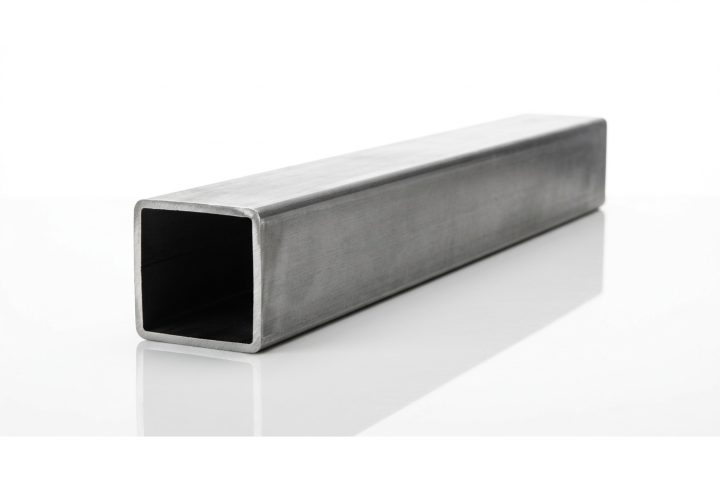

مهندسان محاسب همواره در پی انتخاب بهینه‌ترین مقطع با حداقل بار مرده هستند. در شرایطی که سایزهای کوچکتری نظیر مقاطع ۶۰×۶۰ یا ۴۰×۴۰ در طول‌های بلند با خطر کمانش و لرزش روبه‌رو می‌شوند، مقطع ۸۰×۸۰ با پهنای بال مناسب صلبیت موردنیاز را تأمین می‌کند. از طرف دیگر، در مقایسه با مقاطع سنگین‌تر نظیر قوطی ۲×۱۰۰×۱۰۰ | ۳۸کیلو، قوطی ۸۰×۸۰ حدود ۷.۵ کیلوگرم در هر شاخه سبک‌تر است که در پروژه‌های بزرگ صنعتی منجر به صرفه‌جویی محسوس در وزن کل سازه می‌شود. برای اعضای باربر اصلی با لنگر خمشی خالص یک‌طرفه، استفاده از تیرآهن ساختمانی مرسوم است؛ اما برای ستون‌ها، تقارن قوطی برتری مهندسی قاطعی دارد.

کنترل ابعاد، ضخامت ورق و وزن شاخه چگونه انجام می‌شود؟

ارزیابی کیفی از طریق اندازه‌گیری دقیق اضلاع مقطع با کولیس، سنجش ضخامت جدار ۲ میلی‌متری، کنترل گونیایی گوشه‌ها و توزین روی باسکول دیجیتال انجام می‌گیرد.

وزن استاندارد این مقطع با توجه به چگالی فولاد (۷.۸۵ گرم بر سانتی‌متر مکعب) و ضخامت ۲ میلی‌متر، برای هر متر طول حدود ۵.۰ الی ۵.۱ کیلوگرم است که در طول شاخه ۶ متری رقمی در محدوده ۳۰ الی ۳۰.۵ کیلوگرم را به دست می‌دهد. ناظران مقیم در کارگاه ساختمانی باید ضخامت جدار را در چند نقطه از لبه‌های برش‌خورده بررسی کنند؛ هرگونه افت ضخامت به کمتر از ۱.۹۰ میلی‌متر نشانه استفاده از ورق‌های زیرمیلی‌متری و خروج از بازه استاندارد ساختمانی است. علاوه بر این، راستی محور شاخه و پیوستگی یکدست خط جوش طولی ناشی از سیستم القایی بدون بریدگی از شروط ضروری تأیید بار است.

کیفیت ساخت و استاندارد کارخانه‌ای قوطی 80×80 چگونه بررسی می‌شود؟

تطابق با استاندارد ملی ایران ISIRI 7590 و استاندارد اروپایی DIN 2395 تعیین‌کننده خلوص شیمیایی ورق پایه، تست چکش‌خواری درز جوش و انحنای مجاز گوشه‌ها است.

کارخانجات معتبر فولادی از ورق‌های سیاه نورد گرم گرید ST37 فولاد مبارکه برای شکل‌دهی این پروفیل‌ها بهره می‌برند تا ترکیبات کربن و ناخالصی‌ها به کمترین حد برسد و جوش‌پذیری قطعه در بالاترین سطح ممکن باقی بماند. خطوط مدرن تولید مجهز به جوش القایی فرکانس بالا (ERW)، درزی مستحکم و نفوذی ایجاد می‌کنند که در تنش‌های برشی دچار گسیختگی نمی‌شود. آزمون‌های کنترل کیفی شامل تست پهن‌شدگی و آزمایش چشمی خط جوش، اطمینان لازم را جهت عدم وجود مک یا ترک‌های ریز میکروسکوپی فراهم می‌سازد. دریافت سرتیفیکیت معتبر همراه با بارنامه، نشانه اصالت محصول است.

خرید شاخه‌ای پروفیل برای خریدار مناسب‌تر است یا خرید بندیل؟

خرید بندیل برای انبوه‌سازان صرفه اقتصادی در بسته‌بندی، اصالت پلاک کارخانه و سرعت در بارگیری دارد؛ اما خرید شاخه‌ای نیازهای کارگاهی کوچک را بدون راکد ماندن سرمایه برطرف می‌کند.

پروفیل‌های سایز ۸۰×۸۰ معمولاً در بندیل‌های کارخانه‌ای شامل ۳۶ الی ۴۲ شاخه بسته‌بندی و با تسمه‌های مقاوم مهار می‌شوند که وزن هر بندیل را به مرز ۱۱۰۰ تا ۱۳۰۰ کیلوگرم می‌رساند. در خرید بندیل فابریک، وجود پلاک شناسایی کارخانه متضمن یکنواختی تاریخ نورد و کیفیت ورق است. با این حال، در پروژه‌هایی با متراژ محدود، خریداران می‌توانند از طریق فروشگاه رادمان آهن به صورت شاخه‌ای اقدام به تهیه محصول نمایند؛ به این ترتیب شاخه‌ها پس از باز شدن بندیل با باسکول دیجیتال و سلامت ظاهری کامل تحویل داده می‌شوند.

چه عواملی بر نوسان نرخ بازار پروفیل قوطی اثر می‌گذارند و شیوه استعلام چیست؟

نوسانات قیمت ورق سیاه در بورس کالا، بهای جهانی فلزات، نرخ ارز، هزینه انرژی و سوخت کارخانه‌ها، کرایه حمل بار و حجم تقاضای فصلی، عوامل تعیین‌کننده بهای روزانه قوطی هستند.

پروفیل محصولی وابسته به نرخ پایه ورق فولادی است؛ از این رو کوچک‌ترین تغییر در معاملات بورس کالا به سرعت بر بازار لوله و پروفیل بازتاب می‌یابد. به دلیل تغییرات مداوم و لحظه‌ای بازار آهن، اعلام قیمت‌های عددی در متن‌ها فاقد اعتبار است. فعالان صنعت ساختمان و خریداران گرامی می‌توانند برای مشاهده آخرین تحلیل‌ها و نوسانات به صفحه قیمت روز آهن آلات مراجعه کرده و برای استعلام فوری موجودی در بنگاه‌های تهران و مشهد و صدور پیش‌فاکتور با واحد فروش رادمان آهن تماس تلفنی حاصل نمایند.

چه زمانی استفاده از پروفیل (قوطی) 2×80×80 | 30.5 کیلوگرم توصیه نمی‌شود؟

برای ستون‌های باربر در ساختمان‌های چندطبقه سنگین، دهانه‌های بدون ستون با خمش متمرکز زیاد و محیط‌های خورنده اسیدی، انتخاب این مقطع با جدار ۲ میلی‌متر نامناسب است.

ضخامت ۲ میلی‌متر برای کاربری‌های سبک و میان‌وزن بهینه شده است؛ در بارهای سنگین ارتعاشی ناشی از ماشین‌آلات صنعتی، جدار نازک ممکن است تحت اثر خستگی جوش یا کمانش موضعی آسیب ببیند. در چنین پروژه‌هایی، استفاده از مقاطع با ضخامت‌های بالاتر یا ستون‌های تیرآهنی استاندارد پیشنهاد می‌شود. همچنین در اجرای تیغه‌های غیرسازه‌ای و دیوارهای داخلی، استفاده از سیستم‌های استاندارد نظیر آنچه در مقاله وال پست و نقش آن بیان شده ضرورت دارد تا عملکرد لرزه‌ای دیوار بر اساس پیوست ششم آیین‌نامه ۲۸۰۰ تأمین گردد.

ضوابط حمل‌ونقل و نگهداری این مقطع در کارگاه چیست؟

پروفیل‌ها باید بر روی کفی‌های صاف بارگیری شده و در کارگاه ساختمانی بر روی چهارتراش‌های چوبی، در مکانی مسقف و دارای شیب ملایم برای خروج آب نگهداری شوند.

تخلیه غیر اصولی با رهاسازی ناگهانی از باربند کامیون می‌تواند به لبه‌های زاویه‌دار مقطع آسیب زده و موجب تورفتگی یا تابیدگی در طول شاخه شود؛ بنابراین تخلیه صرفاً با جرثقیل و تسمه‌های محافظ توصیه می‌شود. بر اساس اصول ارائه شده در مقاله نکات مهم در انبارداری آهن آلات، دپوی مقاطع توخالی با شیب کم مانع از تجمیع قطرات آب باران یا رطوبت میعان در داخل لوله شده و از خوردگی پنهان دیواره‌های داخلی جلوگیری می‌نماید.

سناریوهای واقعی خرید و راهکارهای کارگاهی

مشکل خریدار: لرزش بیش از حد سازه سایبان در اثر باد شدید به علت استفاده از قوطی‌های سبک متفرقه
تصمیم پیشنهادی: جایگزینی مقاطع غیراستاندارد با پروفیل فابریک ۲×۸۰×۸۰ با ورق ST37
معیار فنی قابل بررسی: سختی پیچشی مقطع مربعی، تطابق ضخامت با ۲ میلی‌متر دقیق و مقاومت تسلیم بالا
نتیجه: ایستایی کامل سازه در برابر وزش باد، حذف تکان‌های نامطلوب و رضایت کامل کارفرما

مشکل خریدار: شکستن خط جوش پروفیل هنگام اجرای سوراخ‌کاری و مونتاژ پیچی در کارگاه
تصمیم پیشنهادی: تأمین پروفیل تولیدشده با ورق نورد گرم استاندارد مبارکه و جوش فرکانس بالای یکدست
معیار فنی قابل بررسی: پیوستگی مهندسی درز جوش، عدم مشاهده درزهای باز، گواهی تست کشش کارخانه
نتیجه: اتصالات صلب و باکیفیت، کاهش ریسک حوادث کارگاهی و حذف هزینه‌های ترمیم جوش

مشکل خریدار: مغایرت تناژ تحویلی بار با ارقام نقشه و تردید در ضخامت واقعی ورق
تصمیم پیشنهادی: سنجش ضخامت با ابزار میکرومتر و وزن‌کشی شاخه‌ای پیش از تأیید نهایی بارنامه
معیار فنی قابل بررسی: قرارگیری وزن هر شاخه در بازه استاندارد ۳۰ تا ۳۰.۵ کیلوگرم و عدم افت ضخامت
نتیجه: اثبات اصالت بار ارسالی از انبار رادمان آهن، انطباق با محاسبات مهندسی و آسودگی خیال خریدار

مشکل خریدار: انحنای طولی شاخه‌ها در اجرای ستون‌های مهاربند و ناتوانی در شاقول کردن اسکلت
تصمیم پیشنهادی: سفارش پروفیل تاب‌گیری‌شده کارخانه‌ای با رواداری کمتر از ۱ میلی‌متر در متر طول
معیار فنی قابل بررسی: بررسی راستی هندسی شاخه بر روی سطح تراز، تطابق با خطوط تراز لیزری
نتیجه: تسریع در روند مونتاژ اسکلت، حذف عملیات تاب‌گیری دستی و کاهش چشمگیر دستمزدهای اجرایی

چک‌لیست اقدامات پیش از خرید و بازرسی قوطی 80×80

تطابق ابعاد مقطع با اضلاع ۸ سانتی‌متر در هر دو سر شاخه
اندازه‌گیری ضخامت دیواره با کولیس کالیبره‌شده در چند نقطه مجزا
محاسبه و کنترل وزن هر شاخه بر روی باسکول برای اطمینان از وزن اسمی ۳۰.۵ کیلوگرم
بازرسی چشمی خط جوش طولی برای اطمینان از پیوستگی و حذف اضافات مذاب
کنترل سلامت ظاهری، عدم فرورفتگی جدار و راستی طولی شاخه‌ها
بررسی پلاک شناسایی کارخانه متصل به بندیل‌ها
تخلیه اصولی با جرثقیل و قراردهی روی زیرپالت‌های چوبی بالاتر از سطح زمین

جدول مشخصات فنی پپروفیل (قوطی) 2×80×80 | 30.5 کیلوگرم

مقادیر دارای منبع بازار یا اشتال، عرف استاندارد است و در استعلام نهایی با بار موجود تطبیق داده می‌شود.

جدول مقایسه‌ای مقاطع قوطی ساختمانی

مقادیر دارای منبع بازار یا اشتال، عرف استاندارد است و در استعلام نهایی با بار موجود تطبیق داده می‌شود.

پرسش‌های متداول درباره پروفیل قوطی 2×80×80

آیا ضخامت ورق این پروفیل در تمامی نقاط مقطع یکنواخت است؟

در بخش مسطح بال‌ها ضخامت کاملاً یکنواخت است؛ اما در گوشه‌های خمیده به دلیل کشش مکانیکی در خط تولید، تغییرات اندکی در ضخامت رخ می‌دهد که مطابق با استاندارد DIN 2395 در رواداری مجاز شمرده می‌شود.

برای جوشکاری این مقطع چه نوع الکترودی پیشنهاد می‌شود؟

به دلیل ضخامت دیواره ۲ میلی‌متری، استفاده از الکترودهای با قطر ۲.۵ و ۳.۲ میلی‌متر از گرید E6013 با جریان تنظیم‌شده بهترین انتخاب است تا بدون سوختگی جدار یا سوراخ شدن ورق، نفوذ جوش کامل حاصل شود.

تفاوت پروفیل‌های تولیدشده با ورق مبارکه با ورق‌های متفرقه چیست؟

ورق‌های تولیدی فولاد مبارکه درصد کربن یکدست، بدون موج سطحی و تلورانس ضخامتی بسیار دقیقی دارند. این ویژگی‌ها جوش‌پذیری عالی، مقاومت کششی بالا و قابلیت رنگ‌آمیزی یکپارچه را برای قوطی تضمین می‌کند.

در هر بندیل کارخانه‌ای چند شاخه قوطی ۸۰×۸۰ قرار دارد؟

بسته به تجهیزات کارخانه تولیدکننده، بندیل‌های سایز ۸۰×۸۰ معمولاً شامل ۳۶ الی ۴۲ شاخه هستند که در زمان بارگیری با پلاک مشخصات کالا عرضه می‌شوند.

آیا این پروفیل قابلیت گالوانیزاسیون گرم را دارد؟

بله، فولاد ST37 کربنی مناسب برای فرایند گالوانیزه گرم است. تنها نکته اجرایی، ایجاد سوراخ‌های تهویه در ابتدا و انتهای شاخه جهت خروج گازها و ورود یکنواخت روی مذاب است.

چند شاخه قوطی ۸۰×۸۰ در یک تریلی ۱۸ چرخ بارگیری می‌شود؟

ظرفیت قانونی یک تریلی حدود ۲۲ تا ۲۴ تن است. با احتساب وزن تقریبی ۳۰.۵ کیلوگرم برای هر شاخه، ظرفیت بارگیری حدود ۷۲۰ تا ۷۸۰ شاخه شش‌متری بدون جریمه اضافه تناژ پلیس راه خواهد بود.

دلیل اختلاف وزن ناچیز شاخه‌ها میان کارخانه‌های مختلف چیست؟

این تفاوت ناشی از رواداری ضخامت ورق‌های ورودی به خطوط نورد است؛ تغییر صدم میلی‌متری در ضخامت ورق می‌تواند نوسانی در حدود نیم کیلوگرم در وزن شاخه نهایی ایجاد کند.

مراحل استعلام موجودی و صدور فاکتور در رادمان آهن چگونه است؟

مشتریان محترم می‌توانند پس از برآورد متراژ مورد نیاز، از طریق بخش تماس با ما استعلام موجودی انبارهای تهران و مشهد را دریافت نمایند تا هماهنگی بارگیری بلافاصله انجام شود.

نتیجه‌گیری

پروفیل (قوطی) 2×80×80 | 30.5 کیلوگرم مقطعی راهبردی در بهینه‌سازی وزن و هزینه‌های ساخت سازه‌های صنعتی و ساختمانی است که تعادلی شایسته میان استحکام، تقارن هندسی و سهولت مونتاژ برقرار می‌سازد. اطمینان از اصالت ورق، ضخامت دقیق و تحویل بر اساس باسکول دیجیتال، لازمه یک خرید موفق در بازار آهن است. مجموعه رادمان آهن با اتکا به انبارهای مجهز و فرآیند دقیق بازرسی کالا، بستر مناسبی برای تأمین نیازهای پروژه‌ای شما مهیا کرده است. جهت استعلام روزانه اقلام، دریافت مشاوره فنی و ثبت سفارش، با کارشناسان متخصص ما در رادمان آهن در ارتباط باشید.
