تست تیرآهن از کجا شروع می‌شود؟ از حواله تا درب کارخانه

تست تیرآهن مجموعه‌ای از آزمون‌هاست که ثابت می‌کند شاخی که خریده‌اید، همان چیزی است که روی کاغذ نوشته‌اند: گرید درست، وزن درست، ابعاد درست، جوش‌پذیری قابل‌قبول. این تست سه جای متفاوت انجام می‌شود؛ آزمایشگاه معتبر برای کشش و شیمی، درب کارخانه برای وزن و مارک و حواله، و کارگاه برای بازرسی چشمی و اولتراسونیک. من پانزده سال است در بازار آهن تهران سفارش‌های شاخ ۱۲ متری دیده‌ام و یک چیز را زود یاد گرفتم: هر محموله‌ای که بدون کنترل بارگیری شد، دیر یا زود یک تلفن بداخبار دارد. 📌

این متن برای سه نفر نوشته شده: خریداری که حواله می‌بندد، انبارداری که بندیل تحویل می‌گیرد، و ناظری که امضا می‌کند. تست تیرآهن برای هر سه، زبان مشترک است؛ عدد و مدرک، نه حس و شهرت کارخانه.

خریدار ایرانی معمولاً فقط روی قیمت توقف می‌کند. قیمت روز تیرآهن را از صفحه قیمت تیرآهن رادمان آهن بگیرید، ولی بدانید که دو فروشنده با قیمت یکسان می‌توانند در عمل چند درصد اختلاف واقعی بسازند؛ یکی با كسري وزن پنهان، آن یکی با گواهی ذوب تقلبی. تست تیرآهن، همان جور سنجیدنی است که این اختلاف را قبل از پرداخت نشان می‌دهد.

هیچ آزمایشی رایگان نیست و قرار هم نیست باشد. آزمون کشش پول می‌خواهد، اولتراسونیک وقت می‌خواهد، و در پروژه‌های کوچک بعضی از این آزمون‌ها اتلاف محض است. بخش پایین همین متن می‌گوید کدام حلقه از تست تیرآهن برای کدام پروژه به‌صرفه است و کجا می‌توانید چشم ببندید.

نکته کارگاهی 🔧 — قبل از بارگیری، شماره ذوب روی بال تیرآهن را با حواله عکس بگیرید. اگر برجستگی نورد با حواله نخواند، همان لحظه توقف بدهید. این عکس بعداً تنها مدرک شما در دعوای مرجوعی است.

انواع تست تیرآهن؛ آزمون‌های مخرب که عدد تحویل می‌دهند

آزمون مخرب یعنی از شاخ یک نمونه می‌برند و تا شکستن می‌کشند. نتیجه‌اش عدد است، حدس نیست؛ و عدد همان چیزی است که ناظر می‌خواهد. سه آزمون اصلی این خانواده کشش، ضربه و خمش‌اند و کنارشان آنالیز شیمیایی می‌نشیند که در عمل غیرمخرب انجام می‌شود چون از براده یا سطح نمونه برداشت می‌کند. نتیجه تست تیرآهنِ مخرب، مبنای قضاوت ناظر و پشتوانه پرونده پروژه است.

آزمایش کشش؛ عددی که همه‌چیز از آن شروع می‌شود

نمونه استاندارد را به‌صورت طولی و معمولاً از بال می‌برند و در دستگاه یونیورسال تا شکست می‌کشند. سه عدد از گزارش مهم است: تنش تسلیم، تنش نهایی، ازدیاد طول. برای گرید پرکاربرد بازار یعنی S235JR — همان است ۳۷ قدیمی — حداقل تسلیم ۲۳۵ مگاپاسکال است، تنش نهایی در بازه ۳۶۰ تا ۵۱۰ و ازدیاد طول حداقل حدود ۲۶ درصد. 📊

اگر گزارش کشش تسلیم ۲۰۵ داد، آن بهر برای سازه اصلی فوت است. اگر تسلیم ۲۹۰ داد هم مشکل شروع می‌شود، چون فولادی که خیلی سفت‌تر از اسمی است شکل‌پذیری و رفتار لرزه‌ای‌اش با طراحی نمی‌خواند. عدد را با حداقل بسنجید، نه با حس.

نکته پرهزینه: جهت نمونه را گزارش باید بگوید. خواص طولی و عرضی در مقاطع نوردشده یکی نیست و نمونه‌ای که جهتش ثبت نشده، برای مقایسه با حدود استاندارد بی‌ارزش است. هیچ شاخی نباید بدون این آزمون راهی سازه اصلی شود؛ در عمل، کشش قلب تست تیرآهن است و بقیه آزمون‌ها دورش می‌چرخند.

آزمون ضربه شارپی؛ برای سردسیر و اتصال حساس

نمونه شیاردار ۱۰×۱۰×۵۵ میلی‌متری با آونگ می‌شکند و انرژی جذب‌شده برحسب ژول گزارش می‌شود. پسوند گریدها همین‌جا معنا پیدا می‌کند: JR یعنی ۲۷ ژول در ۲۰ درجه بالای صفر، J0 یعنی صفر درجه، J2 یعنی منفی ۲۰. برای انبار سرپوشیده تهران تفاوت JR و J2 چندان حس نیست؛ برای پروژه‌های ارتفاعات سرد یا اتصالات جوشی حساس، J2 پول شما را نجات می‌دهد. سه نمونه می‌شکنند و میانگین ملاک است، نه بهترین نمونه. در تست تیرآهن ساختمان‌های اداری معمول تهران، JR همان حدی است که مشخصات فنی می‌خواهد؛ بالاتر از آن فقط پول اضافه است.

خمش و سختی؛ ارزان و سریع، ولی جایگزین کشش نیستند

در خمش، نمونه حول سنبه ۱۸۰ درجه خم می‌شود و نباید ترک جدی بزند. سختی‌سنج پرتابل ليب هم در چند دقیقه عدد می‌دهد و با رابطه سرانگشتی «مقاومت کششی تقریبی برحسب مگاپاسکال ≈ ۳/۴۵ ضربدر سختی برینل» می‌شود حدس زد کشش کجا لنگ است. حدس می‌گویم، نه اثبات. برای غربال سریع در تست تیرآهن و رد کردن یک بهر مشکوک عالی است، برای قبولی رسمی نه.

نکته کارگاهی 🔧 — سختی‌سنج ليب را روی جان بزنید نه روی پوسته سفیدک حرارتی؛ پوسته عدد را چند واحد بالا می‌برد. سه نقطه بزنید و میانه را بگیرید.

آنالیز شیمیایی؛ چک واقعی گرید

طیف‌سنجی نشری (OES) روی چند گرم براده یا سطح سنگ‌زده جواب می‌دهد. برای S235JR حدود‌های کلیدی این‌هاست:

آنالیز شیمیایی گران‌ترین بخش تشخیص نیست، سودمندترینش است؛ چون هم گرید جعلی را می‌سوزاند هم مبنای محاسبه کربن معادل برای جوشکاری است.

نمونه‌برداری و آزمایشگاه؛ همان‌جا که تست تیرآهن یا معتبر است یا بیهوده

از هر ذوب یک نمونه کشش؛ محموله چندذوبی، نمونه چندتایی. برش با اره و از فاصله حداقل نیم‌متری سر شاخ، دور از حرارت برش. اگر نمونه با برش حرارتی گرفته شود، ساختار گوشه‌اش تغییر کرده و گزارش قابل دفاع نیست.

آزمایشگاه را ناظر تأیید می‌کند؛ معتبرترین‌ها اعتبارنامه ISO/IEC 17025 دارند و گزارش‌شان روش آزمون (ISO 6892-1)، جهت نمونه و وضعیت کالیبراسیون دستگاه را درج می‌کند. گزارشی که فقط یک عدد تنش تسلیم دارد، برای پرونده پروژه کافی نیست.

قاعده تکرار آزمون را هم بدانید: نمونه‌ای مردود شد، دو نمونه دیگر از همان بهر دوباره کشش می‌خورد؛ اگر یکی از دو تای جدید هم مردود شد، بهر کامل مردود است. بعضی فروشنده‌ها پشت «تکرار آزمون» قایم می‌شوند و کل بهر را در همین حلقه می‌فروشند؛ متن استاندارد روشن است، سخت نگیرید. تست تیرآهنِ درست همین چند حلقه ساده دارد که نباید جا بیفتد.

تست غیرمخرب تیرآهن؛ وقتی نمی‌شود شاخ را قیچی کرد

تیرآهنی که نصب شده یا قرار است نصب شود را نمی‌برید آزمایشگاه. اینجا تست تیرآهن با چهار روش سرِ جای خودش انجام می‌شود: بازرسی چشمی، اولتراسونیک، ذرات مغناطیسی و مایعات نافذ. 🏗️ بازرسی چشمی، ارزان‌ترین حلقه این زنجیره است و بیشترین عیب را همین پیدا می‌کند.

بازرسی چشمی (VT): نود درصد مشکلات با چشم و نور کافی پیدا می‌شود؛ ترک سر شاخ، تاب، لایه‌ای‌شدن سطح، خوردگی حفره‌ای، زخم جرثقیل. روشنایی کار باید بالای ۵۰۰ لوکس باشد وگرنه چشم‌تان به نفع فروشنده کار می‌کند.

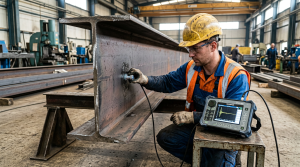

اولتراسونیک (UT): تنها روشی که داخل مقطع را می‌بیند؛ لایه‌لایه شدن جان، تخلخل، ترک داخلی و — خیلی مهم‌تر — ضخامت باقیمانده مقاطع دست‌دوم خورده‌شده. برای بهرهایی که قرار است لانه‌زنبوری شوند یا در جوش‌های نفوذ کامل اتصالات، UT هزینه‌اش به‌تنهایی توجیه دارد.

ذرات مغناطیسی (MT) و مایعات نافذ (PT): برای ترک‌های سطحی باز و نزدیک به سطح. تشخیص مطمئن MT تا عمق دو سه میلی‌متر است؛ ادعای عمق بیشتر را جدول نگیرید. PT هم برای عیوبی است که به سطح می‌رسند و فقط سطح تمیز می‌خواهد.

معایب را هم بگویم: UT اپراتور ماهر می‌خواهد و روی هندسه پیچیده گیر می‌کند، MT فقط برای فولاد مغناطیسی جواب می‌دهد، و هیچ‌کدام از این‌ها جای آزمون کشش را نمی‌گیرند. تست غیرمخرب عیب را پیدا می‌کند، مخرب گرید را.

توزیع بودجه کنترل کیفیت هم قاعده دارد. پیشنهاد من بعد از این همه پروژه: زیر حدود ۲۰ تن، چشمی و ترازو و تطبیق گواهی کافی است. بین ۲۰ تا ۱۰۰ تن، یک کشش نمونه‌ای از هر ذوب بزرگ اضافه شود. بالای ۱۰۰ تن یا برای سازه خاص مثل مدرسه و درمانگاه، UT نمونه‌ای هم وارد شود. تست تیرآهن آن‌جاست که باید تک‌تک تعریف شود، نه به‌صورت سفارش کلی «تست کامل»:

این جدول، بودجه‌ی واقعی تست تیرآهن پروژه شماست؛ سطر به سطر با ناظرتان تطبیقش بدهید.

جدول وزن و ابعاد تیرآهن؛ سریع‌ترین تست تیرآهن که خودتان می‌توانید اجرا کنید

سریع‌ترین تست تیرآهن هیچ دستگاهی نمی‌خواهد؛ متر، ترازو و یک جدول استاندارد. هر مقطع وزن متری مصوب دارد و انحراف از آن، یا خطای تولید است یا انتخاب عمدی کارخانه برای ارزان‌فروشی. جدول پایین پرمصرف‌ترین سایزهای بازار را نشان می‌دهد. 📊

ابعاد بر پایه DIN 1025 و EN 10365 است؛ برای سفارش رسمی همان جدول استاندارد را مبنا بگذارید و اعداد این جدول را با کاتالوگ کارخانه تطبیق دهید. این جدول، مرجع مقایسه شما در تست تیرآهن وزنی است. درباره تلرانس جرم، EN 10034 حدود ±۴ درصد را نام می‌برد ⟪بررسی شود⟫، اما عرف بازار تهران تا حدود ۳ درصد كسري را می‌بخشد و بالاتر از آن باید یا قیمت تعدیل شود یا جنس برگردد.

مثال میدانی: بیست شاخه IPE160 دوازده‌متری روی کاغذ ۲۰ × ۱۲ × ۱۵/۸ = ۳,۷۹۲ کیلوگرم است. ترازوی درب کارخانه ۳,۶۸۰ نشان داد. كسري ۲/۹۶ درصد؛ داخل عرف، ولی وقتی فاکتور بر مبنای وزن نظری زده شده، شما حدود ۱۱۲ کیلو فولاد را هدیه داده‌اید. حواله را نگه دارید تا ترازو بخواند. ⚠️

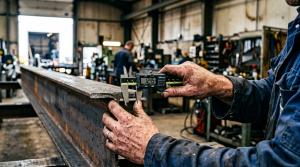

ابعاد را هم پنج‌دقیقه‌ای بگیرید: ارتفاع در سه نقطه طول شاخ، عرض بال در دو سر، ضخامت جان وسط دهانه با کولیس. سر شاخ در نورد گرم‌تر بوده و اعدادش معمولاً کمی چاق‌تر از میانه است؛ این الگو طبیعی است، آنچه طبیعی نیست قوس شاخ یا پیچش بال است. اگر ضخامت جان IPE180 را ۴/۸ به‌جای ۵/۳ میلی‌متر دیدید، دیگر سراغ ترازو نروید؛ همین کافی است تا بهر را متوقف کنید. تست تیرآهن ابعادی معمولاً با همین یک کولیس دیجیتال تمام می‌شود.



محاسبه تناژ و هزینه سفارش؛ حساب کتاب قبل از حواله

تناژ سفارش را همیشه از روی نقشه بسازید، نه از روی حرف فروشنده. برای یک سوله ۲۴×۴۸ متر با قاب IPE240، اگر ۴۶ شاخه ۱۲ متری لازم باشید، وزن نظری می‌شود ۴۶ × ۱۲ × ۳۰/۷ ≈ ۱۶/۹ تن. ضرب این تناژ در قیمت روز تیرآهن هزینه فولاد پروژه است؛ عدد ثابت در این بازار وجود ندارد و هر کسی غیر از این بگوید، دارد حواله‌ی آینده را رزرو می‌کند. 💰

هزینه تست را از همان اول در برآورد بیاورید. برای دو ذوبِ این سوله، یک آزمون کشش و یک آنالیز شیمی کافی است و خرجش در حد قیمت یکی دو شاخ همان تیرآهن درمی‌آید ⟪بررسی شود⟫. اگر همین عدد را با ریسک مرجوعی ۱۷ تُن مقایسه کنید، معادله خودش حل می‌شود.

جدول برآورد همان سوله را شفاف کنم:

با ضایعات، سفارش حدود ۲۵/۱ تُن می‌شود و همین عدد ضرب در قیمت روز، فاکتور شماست ⟪بر اساس نقشه اجرایی⟫. محاسبه تناژ بدون نقشه همان پولی است که دو بار پرداخت می‌شود؛ یک بار به فروشنده برای شاخ اضافه، یک بار به کارگاه برای شاخ کم. واقعی‌ترین بخش تست تیرآهن همین‌جاست: تناژ فاکتور باید با ترازوی درب انبار بخواند.

خطای رایج برآورد: وزن شاخ را با وزن بندیل اشتباه گرفتن. بندیل گاهی ۲۱ شاخه بسته می‌شود، گاهی ۱۹. فاکتور رسمی باید تعداد شاخ، متراژ هر شاخ و وزن کل را جدا بنویسد؛ وزن کلِ بی‌تفکیک، پناهگاه كسري وزن است.



گواهینامه ذوب و حواله؛ مدارکی که باید با بندیل بیاید

تست تیرآهن از کاغذ شروع می‌شود. گواهی کارخانه (آنالیز ذوب) سند هویت فولاد است و بدون آن، بقیه آزمون‌ها فقط روی «یک فولاد ناشناس» انجام می‌شود؛ مدارک، نیمه‌ی اول هر تست تیرآهن‌اند. انواع این گواهی طبق EN 10204 چهار تا است: 📦

سه چک بی‌رحم روی گواهی بزنید: شماره ذوبِ گواهی با برجستگی روی بال یکی باشد، وزن درج‌شده با ترازو یکی باشد، گرید با سفارش یکی باشد. این سه تطبیق، فیلتر اول هر تست تیرآهن است؛ جعل گواهی در بازار نادر نیست و همین تطبیق ساده بیشتر تقلب‌ها را می‌سوزاند. ✅

اگر فروشنده گفت گواهی «بعداً می‌رسد»، حواله ندهید. فولادی که هویتش دیر برسد، معمولاً اصلاً هویتی ندارد.

شک کردید؟ طیف‌سنج پرتابل در همان درب انبار، روی سطح سنگ‌زده، جواب نیم‌ساعته می‌دهد و گرید جعلی را قبل از بارگیری می‌سوزاند ⟪بررسی شود⟫. هزینه‌اش از یک آزمون کشش کامل نمی‌گذرد ولی برای تصمیم قبول/ردِ همان لحظه، سریع‌ترین ابزار تست تیرآهن بازار است. دیده‌ام فروشنده‌ای که نام OES را شنید، خودش از معامله منصرف شد؛ این‌جور چیزها پول نمی‌خرد، وقت می‌خرد.

جوش‌پذیری تیرآهن؛ حسابی که قبل از زدن قوس باید کرد

تست تیرآهن فقط برای خواص مکانیکی نیست؛ بخشی از آن به جوشکار مربوط می‌شود. فرمول کربن معادل IIW را از روی آنالیز ذوب حساب کنید:

CE = C + Mn/6 + (Cr+Mo+V)/5 + (Ni+Cu)/15

مثال عددی: C برابر ۰/۱۷ و Mn برابر ۱/۲۵ باشد؛ CE می‌شود ۰/۱۷ + ۰/۲۰۸ ≈ ۰/۳۸. زیر ۰/۴۰ یعنی جوشکاری آزاد. بین ۰/۴۰ و ۰/۴۵ پیش‌گرم ملایم منطقی است؛ بالای ۰/۴۵ پیش‌گرم جدی و الکترود کم‌هیدروژن الزامی می‌شود. 🔧

برای بال‌های ضخیم بالای ۲۰ میلی‌متر، حتی وقتی CE پایین است، پیش‌گرم ۸۰ تا ۱۲۰ درجه سرد شدن سریع ناحیه متأثر از حرارت را می‌کشد و ترک هیدروژنی را کم می‌کند. فولاد سالم را هم می‌شود با جوش بد ترکاند؛ آن موقع تقصیر کارخانه نیست، تقصیر دفترچه محاسباتی است که نوشته نشد.

تیرآهن لانه‌زنبوری از همین بحث مستثنا نیست؛ بالعکس، چون نصف جان برش می‌خورد و دوباره جوش می‌رود، آنالیز ذوب و پیش‌گرم حکم زندگی دارد. اگر سازنده لانه‌زنبوری آنالیز نداده، سؤال شما قبل از خرید همین است: CE چقدر است؟

الکترود را هم به فولاد بخورانید: برای خانواده S235 الکترود E7018 انتخاب متعارف است و نگهداری خشکش همان‌قدر مهم است که خود عدد CE؛ الکترود نم‌خورده منشأ ترک هیدروژنی است حتی وقتی فولاد کاملاً تمیز است. تست تیرآهنِ کاغذی قبل از قوس زدن، جلوی ترک روی فلز را می‌گیرد.



استانداردهای تست تیرآهن؛ کدام سند برای چه کاری

مرجع‌ها را قاطی نکنید؛ در تست تیرآهن هر سند یک کار می‌کند. جدول پایین نقشه راه است: 📌

دو نکته که در متن‌های فارسی زیاد اشتباه می‌شود: فرکانس آزمون بر حسب تناژ عدد ثابتی در مبحث دهم ندارد و به مشخصات فنی پروژه و نظر ناظر برمی‌گردد ⟪بررسی شود⟫؛ و الزام «تنش تسلیم واقعی حداکثر ۱/۲ برابر اسمی» مال آیین‌نامه‌های قاب خمشی ویژه مثل AISC 341 است، نه حکم عمومی استاندارد ۲۸۰۰ ⟪بررسی شود⟫. سفارش‌نویسی که این مرجع‌ها را دقیق بنویسد، جای مانور تقلب را می‌بندد. ⚠️

معادل‌سازی گریدها؛ جایی که سفارش‌ها خطا می‌کنند

بازار ایران هنوز با نام است ۳۷ حرف می‌زند، سند روز S235JR است و در واردات هم A36 می‌آید. این سه هم‌خانواده‌اند ولی دوقلو نیستند؛ جدول زیر تفاوت را نشان می‌دهد:

نکته عملی: A36 با تسلیم ۲۵۰ و کربن بالاتر، در جوشکاری سنگین با S235 یکسان فرض نکنید؛ کربن معادلش ممکن است بالاتر از گریدهای اروپایی دربیاید ⟪بررسی شود⟫. در تست تیرآهنِ وارداتی، مرجع تطبیق ASTM A6 است و اگر مشخصات فنی پروژه فقط EN نوشته، معادل‌سازی باید با امضای طراح تأیید شود. در سفارش رسمی، گرید را با شماره استاندارد بنویسید نه فقط اسم قدیمی‌اش؛ نتیجه تست تیرآهن بعدی هم دقیقاً با همان مرجع سنجیده می‌شود.

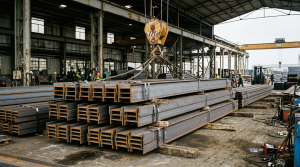

انبار، بارگیری و حمل؛ جایی که تیرآهن سالم خراب می‌شود

تست تیرآهن در آزمایشگاه قبول می‌شود و در انبار کارگاه مردود. زمین خیس، چوب‌تراورس نگذاشته، بندیل روی بندیل، و بعد شش ماه بعد زنگ رینگی که با برس هم پاک نمی‌شود. انبار فولاد خودش یک پروسه کنترل کیفیت است: 📦

چک‌لیست انبارداری تیرآهن:

•  شاخ‌ها روی تراورس چوبی حداقل ۱۵ سانتی از زمین
•  تفکیک سایز و ذوب، هر بندیل با برچسب شماره ذوب
•  شیب زمین طوری که آب زیر بندیل نایستد
•  دسترسی جرثقیل به همه بندیل‌ها بدون جابه‌جایی دوباره
•  گردش انبار بر اساس تاریخ ورود؛ اول آمده، اول رفته
•  ثبت ورود و خروج هر بندیل در دفتر یا اکسل ساده

دو جمله درباره خوردگی که کمتر گفته می‌شود: زنگ سطحی سفیدک، آلودگی خوش‌خیم است و با برس می‌رود؛ ولی خوردگی رینگی — حلقه‌های تودرتو دور محل اتصال بندیل — عمق دارد و در مقاطع باربر باید با اندازه‌گیری ضخامت تعیین تکلیف شود، نه با برس سیمی. تست تیرآهن در انبار شما، همین نگاه دقیق روی ده شاخ مشکوک است. برای مشاوره چیدمان و استعلام موجودی انبار، از صفحه اصلی رادمان آهن مسیر بگیرید.

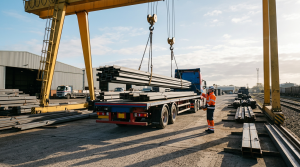

بارگیری هم داستان خودش را دارد. شاخ ۱۲ متری روی کامیون باید تیر توپی داشته باشد، مهار با تسمه نه با طناب کهل، و سر شاخ‌ها از محدوده بار نزند؛ ضربه سر شاخ همان جایی نشست می‌کند که بعداً در برش پیدایش می‌شود. 🚛 بارگیری حضوری، بخش میدانی تست تیرآهن است؛ اگر درب کارخانه نبودید، حق اعتراض به زخم بار را از دست می‌دهید.

نکته کارگاهی 🔧 — شاخ‌های خورده-سر را یک طرف انبار بگذارید و فقط برای قطعات کوتاه و غیرباربر بکارید. مخلوط کردنشان با بار سالم، رایج‌ترین راه خراب کردن ردیابی ذوب است.

اشتباهات رایج خریداران تیرآهن

شش خطایی که در این بازار هر سال تکرار می‌شوند و هر کدام قیمت دارد:

1. اعتماد به گواهی بدون تطبیق مارک. گواهی قاب عکس است؛ شماره ذوب روی بال، عکس خود فولاد. تطبیق نشده؟ اعتمادی نیست. ⚠️
2. فاکتور بر مبنای وزن نظری با جنس دارای كسري. سه درصد كسري روی ۳۰ تن، تقریباً یک تناژ کامیون در هر ده کامیون است. ترازو، هر بار ترازو.
3. قاطی کردن ذوب‌ها در کارگاه. وقتی ناظر می‌گوید نمونه از کدام بهر بدهیم، کسی نمی‌داند کدام شاخ از کدام ذوب است؛ نتیجه‌اش مردودی کل موجودی است نه یک بهر.
4. سفارش IPE به‌جای INP یا برعکس. در تیرچه‌بلوک سنتی، معمولاً INP؛ در قاب و دهانه‌های حساب‌شده، IPE. عوضش نکنید؛ کنترل کیفیت تیرآهنِ اشتباه‌سفارش‌شده هم عوضش نمی‌کند.
5. خرید تیرآهن دست دوم بدون تست ضخامت. سایز روی زبان فولاد خورده معنا ندارد؛ فقط عدد اولتراسونیک معنا دارد.
6. پرداخت پیش از حواله بدون مشخصات فنی. در حواله باید گرید، استاندارد، نوع گواهی و تلرانس وزن نوشته شود؛ حواله‌ی «۳۰ تن تیرآهن» فقط یک قول است، نه سفارش.

قاعده جمع‌بندی من همین یک خط است: هرجا پول می‌رود، تست تیرآهن هم باید برود.

چهار پروژه، چهار درس؛ تست تیرآهن در میدان

چهار ماجرای واقعی که هر کدام یک بند از این متن را مهر می‌زنند؛ اعداد از پرونده‌های کاری خودمان است، نه نقل از جایی.

پروژه چهار واحدی پونک؛ كسري وزنی که تست تیرآهن لو داد

چهارده شاخه IPE180 برای سقف одного از طبقات. وزن نظری بندیل ۱۴ × ۱۲ × ۱۸/۸ = ۳,۱۵۸ کیلو بود؛ ترازو ۲,۹۳۷ گفت. كسري حدود ۷ درصد، بیرون از هر عرفی. نمونه کشش تنش تسلیم ۲۰۵ مگاپاسکال داد؛ یعنی نه‌تنها وزن، گرید هم پایین‌تر از S235 بود. کل بار برگشت و پروژه ۱۸ روز دیرکرد خورد. هزینه یک آزمون کشش، حدود یک‌چهلم خسارت شد.

سوله شهرک صنعتی؛ گواهی که با مارک نمی‌خواند

شصت تن HEA200 با گواهی ۳.۱ مرتب و شیک. روی بال، ذوبِ درج‌شده با ذوب گواهی هم‌خوان نبود؛ دو ذوب مختلف با یک پوشش کاغذی. کارخانه بعد از رد شدن دو نمونه کشش، کل دو واگن را تعویض کرد. توقف نصب نه روز. درس: گواهی را بخوانید، مارک را ببینید، بعد پول بدهید.

سقف ورامین؛ INP دست دوم و عدد اولتراسونیک

چهل شاخه INP140 بازیافتی برای سقف سبک. چشمی، خوردگی یکنواخت به‌نظر می‌رسید؛ اولتراسونیک ضخامت جان میانگین ۴/۳ به‌جای ۵/۷ میلی‌متر نشان داد. تقریباً ۲۵ درصد جان رفته بود. همان شاخ‌ها به دیوار جداکننده غیرباربر منتقل شد و سقف با مقطع نو بسته شد. عدد UT حکم داد و هیچ چشم‌شناسی‌ای آن را نمی‌داد.

سالن لانه‌زنبوری؛ ترک جوشی که پیش‌گرم حل کرد

تیرآهن لانه‌زنبوری سقف یک سالن، آنالیز ذوب CE = ۰/۴۷ داشت و بدون پیش‌گرم جوش شده بود. ترک مویی کنار جوش در تست ذرات مغناطیسی پیدا شد؛ جوش‌ها تراشید، دوباره با پیش‌گرم ۱۲۰ درجه و الکترود کم‌هیدروژن جوش خورد و MT سالم شد. هزینه: سه شب‌انبار اضافه و یک دور رنگ دوباره. اگر همان ترک زیر سقف بسته می‌ماند، حسابش با مهندس ناظر و مالک باز می‌شد.

وجه مشترک هر چهار مورد یکی بود: تست تیرآهن قبل از مصرف، ارزان‌ترین تصمیم پروژه بود، نه گران‌ترین.

چک‌لیست تست تیرآهن در درب کارخانه

این چک‌لیست را چاپ کنید و دست باربند بدهید؛ فشرده‌ترین نسخه عملی تست تیرآهن همین است. ده دقیقه کار، ده روز دعوا را حذف می‌کند: ✅

•  تطبیق شماره ذوب روی بال با حواله و گواهی (با عکس)
•  تطبیق نام کارخانه، سایز و گرید برجسته‌شده با سفارش
•  شمارش شاخ و متراژ هر شاخ؛ شاخ کمتر از ۱۲ متر جدا شود
•  وزن بندیل روی ترازو در برابر وزن نظری جدول استاندارد
•  بازرسی چشمی: ترک سر شاخ، تاب، لایه‌لایه، خوردگی، زخم جرثقیل
•  کنترل ابعاد نمونه‌ای با کولیس: ارتفاع، عرض بال، ضخامت جان
•  نوع گواهی EN 10204 مطابق سفارش (حداقل 3.1 برای سازه اصلی)
•  ثبت همه اعداد در صورت‌جلسه با امضای راننده
•  تعیین نمونه کشش از ذوب‌های بزرگ‌تر قبل از حرکت کامیون



سؤالات متداول تست تیرآهن

۱. هزینه تست تیرآهن چقدر درمی‌آید؟
آزمون کشش با نمونه‌گیری و گزارش رسمی، معمولاً در حد چند میلیون تومان است و آنالیز شیمی جداگانه حساب می‌شود. رقم دقیق به آزمایشگاه، تعداد نمونه و فوریت بستگی دارد؛ آن را قیمت روز بگیرید. برای پروژه کوچک، یک آزمون کشش معمولاً کافی است و در برابر تناژ خرید، عدد سنگینی نیست. ✅

۲. آیا گواهینامه کارخانه برای تست تیرآهن کافی است؟
گواهی ۳.۱ نقطه شروع است، نه پایان راه. شماره ذوب روی بال را با گواهی تطبیق دهید، وزن بندیل را با ترازو چک کنید و در بهرهای بزرگ یا ذوب‌های مشکوک، یک آزمون کشش مستقل بزنید. در خریدهای بالای حدود ۵۰ تن، به نظرم آزمون مستقل باید شرط ورود جنس به کارگاه باشد.

۳. چند نمونه برای آزمایش بدهیم؟
قاعده نمونه‌برداری در تست تیرآهن ساده است: از هر ذوب جداگانه یک نمونه کشش؛ اگر محموله از چند ذوب است، هرکدام نمونه خودش را می‌خواهد. برای ضربه شارپی سه نمونه لازم است و میانگین سه‌تایی ملاک است. نمونه را طولی و از بال ببرید، با اره نه برش حرارتی، و حداقل نیم‌متر از سر شاخ فاصله بدهید.

۴. كسري وزن چند درصد قابل قبول است؟
عرف بازار تا حدود ۳ درصد كسري را می‌بخشد؛ بالاتر باید یا قیمت تعدیل شود یا جنس برگردد. تلرانس جرم استاندارد اروپایی حدود ±۴ درصد است ⟪بررسی شود⟫، ولی وقتی فاکتور بر وزن نظری زده شده، اختلاف ترازو حق مالی شماست. عکس ترازو و حواله را نگه دارید.

۵. تیرآهن دست دوم را چطور تست کنیم؟
اول بازرسی چشمی برای خوردگی و ضربه، بعد اندازه‌گیری ضخامت جان با اولتراسونیک؛ در خوردگی حفره‌ای، ضخامت باقیمانده را پایه محاسبه بگذارید نه اسم سایز. یک آزمون کشش و یک آنالیز شیمی هم گرید را روشن می‌کند. من استفاده از این مقاطع در دهانه‌های بلند را توصیه نمی‌کنم، مگر عدد تست موجود باشد.

۶. اولتراسونیک چه عیوبی را در تیرآهن پیدا می‌کند؟
لایه‌لایه شدن جان و بال، تخلخل داخلی، ترک و ضخامت باقیمانده مقاطع خورده‌شده. برای تیرآهن نو، UT را روی بهرهایی بزنید که برش و جوش سنگین می‌خورند، مثل لانه‌زنبوری، و روی جوش‌های نفوذ کامل اتصالات. هزینه دارد، پس هدف‌گذاری کنید؛ UT صددرصدی روی هر شاخ، پروژه کوچک را گران می‌کند.

۷. تیرآهن بدون مارک کارخانه بخریم یا نه؟
نه. برجستگی نورد — کارخانه، سایز، ذوب — هویت جنس است و بدون آن ردیابی ممکن نیست و ناظر هم سخت قبول می‌کند. اگر قیمت وسوسه‌کننده بود، هزینه آزمون‌های کامل با خودتان است و ریسک مردودی کل بهر روی گردن شماست. ارزان‌ترین شاخ بازار معمولاً گران‌ترین اشتباه پروژه است.

۸. برای IPE کدام استاندارد مبناست؟
ابعاد و تلرانس IPE با DIN 1025-5 و امروز EN 10365 تعریف می‌شود؛ خواص مکانیکی ماده از EN 10025-2 و تلرانس‌های ابعادی از EN 10034. برای INP بال شیبدار، EN 10024 و استاندارد ملی ۳۱۳۲ ⟪بررسی شود⟫. در سفارش‌نویسی این کدها را کنار گرید بنویسید تا مدرک دعوای فنی همیشه موجود باشد.

۹. قبل از جوشکاری تیرآهن چه چیزی را چک کنیم؟
کربن معادل را از آنالیز ذوب حساب کنید: C + Mn/6 + عناصر آلیاژی با ضرایب خودشان. زیر ۰/۴۰ خیال‌تان راحت است؛ بین ۰/۴۰ و ۰/۴۵ پیش‌گرم ملایم؛ بالای ۰/۴۵ پیش‌گرم و الکترود کم‌هیدروژن الزامی. برای بال ضخیم بالای ۲۰ میلی‌متر، حتی با CE پایین، پیش‌گرم ۸۰ تا ۱۲۰ درجه منطقی است.

۱۰. نمونه کشش از کجا بریده می‌شود؟
طبق EN 10025-1 نمونه طولی و معمولاً از بال است، دور از سر شاخ و دور از حرارت برش. چون خواص طولی و عرضی در مقاطع نوردشده فرق دارد، جهت نمونه باید در گزارش ثبت شود. نمونه‌ای که جهتش نوشته نشده را نمی‌توان سرراست با حدود استاندارد مقایسه کرد.

۱۱. آزمون اتصالات جوشی تیرآهن لازم است؟
در قاب‌های جوشی، بله؛ آزمون اتصال، حلقه تکمیلی تست تیرآهن است و عیب اتصال خطرناک‌تر از عیب خود تیرآهن. حداقل، بازرسی چشمی همه جوش‌ها و برای جوش‌های نفوذ کامل اعضای اصلی، اولتراسونیک نمونه‌ای. ترک، عدم نفوذ و بریدگی لبه در کارگاه‌های شلوغ تکرار می‌شوند و چشم غیرمسلح آنها را نمی‌بیند.

۱۲. در درب کارخانه دقیقاً چه کنترل‌هایی انجام دهیم؟
چک‌لیست عملی تست تیرآهن در درب کارخانه این است: تطبیق شماره ذوب با حواله و گواهی، شمارش شاخ، متراژ، وزن بندیل روی ترازو در برابر وزن نظری، بازرسی چشمی زنگ و تاب، و ثبت همه در صورت‌جلسه با عکس. ده دقیقه همین کار، ده روز دعوا را از پروژه حذف می‌کند. بارگیری بدون ترازو، رایج‌ترین خطای پرهزینه خریداران است. 🚛

خرید تیرآهن از رادمان آهن

کار ما فروش شاخ نیست؛ فروش شاخِ قابل ردیابی است. در رادمان آهن حواله با مشخصات کامل صادر می‌شود — گرید، استاندارد، نوع گواهی، شمار شاخ و وزن — و گواهینامه ذوب قبل از پرداخت در اختیار شماست تا طبق همین چک‌لیست‌ها تطبیقش بدهید. 🏗️

رویه فروش ما با منطق تست تیرآهن این متن یکی است: استعلام قیمت روز تیرآهن به‌صورت تلفنی یا آنلاین، صدور فاکتور رسمی، گارانتی وزن یعنی تطبیق وزن ترازو با وزن نظری درب انبار، بارگیری حضوری در حضور خودتان، و ارسال به شهرستان با هماهنگی نقطه تحویل. سال تأسیس، تناژ ماهانه و فهرست شهرهای تحت پوشش را عدد به عدد از تیم فروش ما بپرسید؛ ترجیح می‌دهم عدد بگویم که بشود پیگیری کرد، نه عددی که اینجا خوب جلوه کند.

اگر پروژه‌تان نیاز به نمونه‌برداری دارد، هماهنگی ارسال نمونه برای تست تیرآهن به آزمایشگاه معتبر هم بخشی از همین رویه است. معایب صریح: آزمون کشش چند روز زمان می‌برد و اگر عجله دارید، باید از قبل در برنامه‌تان باشد؛ ما این تأخیر را پنهان نمی‌کنیم، مدیریتش می‌کنیم.

آخرین حرف؛ تست تیرآهن بیمه‌ای است که خودتان می‌خرید

هیچ فروشنده‌ای به‌جای شما تست نمی‌کند؛ قانون هم از هیچ‌کس این را نمی‌خواهد. تست تیرآهن انتخاب شماست: یک آزمون کشش، یک ترازو، تطبیق سه‌جلدی مارک و حواله و گواهی، و یک جدول وزن در جیب. مجموع همین‌هاست که بین «۳۰ تُن فولاد» و «۳۰ تُن فولادِ قابل دفاع در برابر ناظر» فرق می‌اندازد. قیمت روز و موجودی را از صفحه تیرآهن رادمان آهن بگیرید، پرونده فنی خرید را با این چک‌لیست ببندید و اگر سؤال فنی مانده، از صفحه تماس با ما بزنید؛ مجموعه رادمان آهن پاسخگوست. تست تیرآهن گران نیست؛ فولادی که تست نشده و خراب از آب درآمد، آن است که گران است. 💰
