روش‌های جوشکاری و اتصال انواع آهن‌آلات 1405

 چرا اتصال، قلب تپنده سازه‌های فولادی است؟

هر سازه فولادی، هر دستگاه صنعتی و هر خط تولیدی که امروز می‌بینید، در واقع حاصل صدها و هزاران نقطه اتصال است؛ نقاطی که اگر درست طراحی و اجرا نشوند، قوی‌ترین پروفیل و گران‌ترین ورق هم نمی‌تواند سازه را نجات دهد. در صنعت فولاد یک اصل ساده اما تعیین‌کننده وجود دارد: مقاومت یک سازه هرگز از ضعیف‌ترین نقطه اتصال آن بیشتر نیست. 🔩

بر اساس آمار رسمی انجمن تولیدکنندگان فولاد ایران، تولید فولاد کشور در سال ۱۴۰۲ به بیش از ۳۲ میلیون تن رسید و مصرف ظاهری فولاد ایران در سال‌های ۱۴۰۲ و ۱۴۰۳ بالاتر از ۲۳ تا ۲۴ میلیون تن برآورد شده است. بخش بزرگی از این حجم عظیم فولاد — از تیرآهن و میلگرد ساختمانی تا ورق و پروفیل صنعتی — پیش از آن‌که به محصول نهایی تبدیل شود، باید با روشی اصولی به یکدیگر متصل شود. به همین دلیل است که شناخت روش‌های جوشکاری و اتصال، دیگر فقط یک دانش تخصصی برای جوشکار نیست؛ بلکه یک نیاز کاربردی برای مهندس، سازنده، پیمانکار و حتی خریداری است که می‌خواهد بداند جنس و مقطع فولادی که می‌خرد، قرار است چگونه و با چه روشی در پروژه‌اش به کار برود.

اتصال آهن‌آلات دو خانواده بزرگ دارد: اتصالات جوشی که با حرارت یا فشار (یا ترکیبی از هر دو) ایجاد می‌شوند و پیوندی دائمی و همگن بین قطعات برقرار می‌کنند، و اتصالات مکانیکی که با پیچ، مهره، پرچ یا قطعات واسطه انجام می‌شوند و معمولاً قابلیت باز شدن دارند. انتخاب اشتباه بین این دو خانواده، یا انتخاب نادرست درون هر خانواده، می‌تواند هزینه‌هایی به مراتب بزرگ‌تر از صرفه‌جویی اولیه ایجاد کند؛ از ترک‌خوردن جوش در زمستان و شکست اتصال در بار دینامیکی گرفته تا خوردگی زودرس و هزینه‌های سنگین بازسازی.

در این راهنمای جامع که مخصوص سال ۲۰۲۶ به‌روز شده است، قصد داریم با نگاهی عمیق و میدانی — و نه صرفاً تئوری — تمام روش‌های جوشکاری و اتصال انواع آهن‌آلات را بررسی کنیم؛ پارامترهای واقعی هر روش را بگوییم، نقاط ضعف و قوت را با داده مقایسه کنیم، استانداردهای معتبر را معرفی کنیم و در نهایت به رایج‌ترین سوالاتی که هر روز از کارشناسان رادمان آهن پرسیده می‌شود، پاسخ بدهیم.

۱. چرا انتخاب روش اتصال، مهم‌ترین تصمیم فنی پروژه است؟

پیش از آن‌که سراغ روش‌ها برویم، باید بدانیم اصلاً این انتخاب روی چه چیزهایی اثر می‌گذارد. تجربه سال‌ها حضور در بازار آهن و فولاد و مشاوره به صدها کارگاه و پیمانکار به ما نشان داده که انتخاب روش اتصال، چهار نتیجه مستقیم دارد:

۱.۱. مقاومت و دوام سازه 🏗️

یک جوش استاندارد با الکترود مناسب می‌تواند استحکامی برابر یا حتی بالاتر از فلز پایه ایجاد کند؛ در حالی که همان جوش با الکترود نامناسب یا آماده‌سازی سطحی ضعیف، می‌تواند تا ۵۰ درصد از مقاومت طراحی را از بین ببرد. در اتصالات پیچی نیز، پیش‌تنیدگی نادرست پیچ‌ها یکی از رایج‌ترین دلایل شکست اتصال در سازه‌های فولادی است.

۱.۲. هزینه اجرا 💰

هزینه اتصال معمولاً بین ۵ تا ۱۵ درصد کل هزینه سازه فولادی را تشکیل می‌دهد، اما همین درصد کوچک اگر درست مدیریت نشود، می‌تواند تا دو برابر شود. انتخاب جوشکاری MIG به‌جای SMAW در خط تولید، یا انتخاب پیچ‌های با مقاومت بالا (گرید ۸.۸ و ۱۰.۹) به‌جای پیچ‌های معمولی، مستقیم روی بودجه پروژه اثر می‌گذارد.

۱.۳. زمان اجرا ⏱️

سرعت اجرای هر روش اتصال متفاوت است: جوشکاری MIG/MAG تقریباً دو برابر سریع‌تر از جوشکاری دستی با الکترود است و اتصال پیچی در کارگاه، زمان مونتاژ را در مقایسه با جوشکاری در ارتفاع، به شدت کاهش می‌دهد.

۱.۴. ایمنی و قابلیت بازرسی 🔍

اتصال اشتباه در سازه، خودرو یا خط لوله، یک ریسک ایمنی تمام‌عیار است. روش‌هایی که قابلیت بازرسی غیرمخرب (NDT) دارند و مطابق استانداردهای ملی و بین‌المللی اجرا می‌شوند، ریسک شکست را به حداقل می‌رسانند.

۲. دسته‌بندی کلی روش‌های اتصال آهن‌آلات

برای این‌که نقشه راه کاملی داشته باشیم، روش‌های اتصال آهن‌آلات را در چهار خانواده دسته‌بندی می‌کنیم:

در ادامه، مهم‌ترین روش‌های هر خانواده را با پارامترهای فنی واقعی، مزایا، محدودیت‌ها و کاربردها بررسی می‌کنیم.

۳. جوشکاری ذوبی با قوس الکتریکی (Arc Welding)

جوشکاری قوس الکتریکی پرکاربردترین خانواده اتصال آهن‌آلات در جهان است؛ به‌گونه‌ای که برآورد می‌شود بیش از ۷۰ درصد جوش‌های صنعتی و ساختمانی با یکی از روش‌های این خانواده انجام می‌شود. اصول کار ساده است: یک قوس الکتریکی بین الکترود و قطعه کار ایجاد می‌شود، دمای قوس به ۵۰۰۰ تا ۶۰۰۰ درجه سانتی‌گراد می‌رسد، فلز پایه و الکترود ذوب می‌شوند و پس از سرد شدن، یک اتصال متالورژیکی همگن شکل می‌گیرد. اما هر روش این خانواده، دنیای متفاوتی از پارامترها و کاربردها دارد.

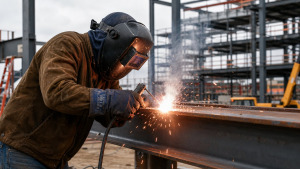

۳.۱. جوشکاری دستی با الکترود پوشش‌دار (SMAW) 🛠️





SMAW (Shielded Metal Arc Welding) که در ایران با نام «جوشکاری با الکترود دستی» یا «جوش کاوردار» شناخته می‌شود، قدیمی‌ترین و همچنان پرکاربردترین روش جوشکاری قوس الکتریکی است. در این روش، الکترود از دو بخش تشکیل شده: مغزی فلزی و پوشش (Flux) که هنگام سوختن، گاز محافظ و سرباره ایجاد می‌کند و از اکسید شدن حوضچه مذاب جلوگیری می‌کند.

پارامترهای واقعی و کاربردی:

• الکترودهای رایج: E6013 (جوش‌کاری عمومی و سقفی)، E7018 (الکترود کم‌هیدروژن برای سازه‌های سنگین و فولادهای پرکربن)، E7024 (سرعت بالا برای جوش‌های تخت و افقی)، E6010/E6011 (نفوذ عمیق برای جوش‌های ریشه)
• جریان پیشنهادی: الکترود ۲.۵ میلی‌متری E6013 حدود ۶۰ تا ۱۱۰ آمپر، الکترود ۳.۲۵ میلی‌متری E7018 حدود ۹۰ تا ۱۶۰ آمپر و الکترود ۴ میلی‌متری حدود ۱۴۰ تا ۲۲۰ آمپر
• قطبیت: E6013 با جریان AC یا DCEN (الکترود منفی) و E7018 با DCEN یا AC جوش داده می‌شود
• ولتاژ قوس: معمولاً ۲۰ تا ۳۰ ولت

مزایا: تجهیزات ساده، ارزان و قابل حمل؛ امکان کار در فضای باز و شرایط بادخیز؛ مناسب برای جوش‌های تعمیراتی و محیط‌های دشوار؛ انعطاف کامل در هر موقعیت (تخت، افقی، عمودی، سقفی).

محدودیت‌ها: سرعت پایین (حدود ۱ تا ۲ کیلوگرم الکترود در ساعت برای یک جوشکار ماهر)، نیاز به مهارت بالا، تولید دود و سرباره زیاد، نیاز به پاک‌کاری سرباره بین پاس‌ها.

کاربرد اصلی: اسکلت‌های فلزی ساختمان، پل‌سازی، تعمیرات صنعتی، جوش‌های کارگاهی و پروژه‌هایی که برق پایدار یا گاز محافظ در دسترس نیست. در پروژه‌های ساختمانی ایران، جوشکاری تیرآهن در محل اتصال ستون به تیر اغلب با E7018 انجام می‌شود؛ چراکه این الکترود کم‌هیدروژن، خطر ترک سرد در فولادهای پرکربن را به‌شدت کاهش می‌دهد.

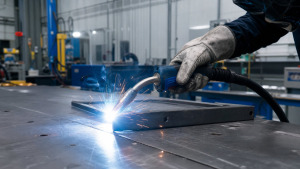

۳.۲. جوشکاری با گاز محافظ (MIG/MAG یا GMAW) ⚡



در این روش، الکترود یک سیم پیوسته است که به‌صورت خودکار از تفنگ جوش تغذیه می‌شود و گاز محافظ همزمان حوضچه مذاب را از هوا محافظت می‌کند. اگر گاز محافظ فعال (CO₂ یا مخلوط Ar+CO₂) باشد، روش را MAG و اگر گاز بی‌اثر (آرگون یا هلیوم) باشد، روش را MIG می‌نامند.

پارامترهای واقعی و کاربردی:

• سیم جوش: رایج‌ترین سیم برای فولاد ساختمانی ER70S-6 است که با استاندارد ملی ایران نیز همخوانی دارد
• گاز محافظ: CO₂ خالص برای کارهای عمومی و کم‌هزینه، یا مخلوط ۸۲٪ آرگون + ۱۸٪ CO₂ برای پاشش پایدارتر و پاشش کم‌تر
• پارامترهای پیشنهادی برای ورق ۵ تا ۱۰ میلی‌متر: ولتاژ ۱۹ تا ۲۶ ولت، جریان ۱۲۰ تا ۲۸۰ آمپر، سرعت تغذیه سیم ۳ تا ۱۰ متر بر دقیقه
• میزان گاز: دبی ۱۲ تا ۱۸ لیتر بر دقیقه برای محافظت کامل حوضچه مذاب

مزایا: سرعت بسیار بالاتر از SMAW (گاهی ۲ تا ۳ برابر)، کیفیت و ظاهر جوش عالی، عدم نیاز به پاک‌کاری سرباره، امکان نیمه‌اتوماتیک و رباتیک شدن، مناسب برای ضخامت‌های نازک تا متوسط.

محدودیت‌ها: حساسیت به باد (گاز محافظ با وزش باد از بین می‌رود)، هزینه تجهیزات و گاز بالاتر، نیاز به برق پایدار، مناسب‌نبودن برای کار در ارتفاع و فضای باز بادی.

کاربرد اصلی: ورق‌کاری صنعتی، تولید پروفیل‌های جوشی، بدنه خودرو، مخازن، اسکلت‌های سبک و متوسط، و جوش‌های بلند و پیوسته. در کارگاه‌های تولیدی، جوشکاری ورق با MIG/MAG استاندارد طلایی سرعت و کیفیت است.

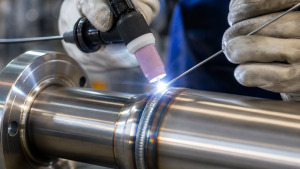

۳.۳. جوشکاری TIG (GTAW) — دقیق‌ترین روش ذوبی 🎯



TIG (Tungsten Inert Gas) از یک الکترود تنگستن غیرمصرفی و گاز محافظ بی‌اثر (معمولاً آرگون با خلوص ۹۹.۹۹٪) استفاده می‌کند. حوضچه مذاب به‌صورت دستی و با میله پرکننده تغذیه می‌شود و کنترل دقیق حرارت، این روش را به دقیق‌ترین روش جوشکاری ذوبی تبدیل کرده است.

پارامترهای واقعی و کاربردی:

• الکترود تنگستن: EWTh-2 (تنگستن با ۲٪ توریوم) برای فولاد و EWLa-2 برای کاربردهای مدرن
• قطبیت: جریان DC منفی (DCEN) برای فولاد و فولاد ضدزنگ؛ جریان AC برای آلومینیوم (برای شکستن لایه اکسید سطحی)
• جریان: برای ورق فولادی ۱ تا ۳ میلی‌متر حدود ۵۰ تا ۱۲۰ آمپر
• گاز: آرگون با دبی ۸ تا ۱۴ لیتر بر دقیقه

مزایا: تمیزترین و باکیفی‌ترین جوش در میان روش‌های ذوبی، بدون پاشش و سرباره، کنترل کامل حرارت (کاهش تابیدگی)، مناسب برای فولاد ضدزنگ، آلومینیوم، ورق‌های نازک و جوش‌های حساس.

محدودیت‌ها: سرعت پایین، نیاز به مهارت و تجربه زیاد اپراتور، هزینه تجهیزات و گاز بالا، حساسیت به آلودگی هوا و باد.

کاربرد اصلی: خطوط لوله‌های دقیق، صنایع هوافضا، تجهیزات پزشکی و غذایی (فولاد ضدزنگ)، تعمیرات حساس، و اتصالاتی که ظاهر و خلوص جوش اهمیت حیاتی دارد.

۳.۴. جوشکاری زیرپودری (SAW) — غول سرعت و نفوذ 🏭

در جوشکاری زیرپودری (Submerged Arc Welding)، قوس الکتریکی زیر لایه‌ای از پودر مخصوص پنهان می‌شود؛ نتیجه، نفوذ عمیق، جوش کاملاً تمیز و سرعتی است که در روش‌های دستی غیرقابل تصور است.

پارامترهای واقعی: جریان ۳۰۰ تا ۱۲۰۰ آمپر، سرعت پیشروی ۳۰ تا ۱۵۰ سانتی‌متر بر دقیقه، عمق نفوذ تا ۲۰ میلی‌متر در یک پاس.

مزایا: سرعت و راندمان بی‌نظیر، جوش بدون پاشش و جرقه، مناسب برای اتصالات بلند و ضخیم. محدودیت‌ها: فقط در وضعیت تخت و افقی، تجهیزات سنگین، نیاز به خط تولید ثابت.

کاربرد: ساخت مخازن تحت فشار، لوله‌های درزجوش (SAW)، تیرهای ورق‌ی (Plate Girder) پل‌ها، بدنه کشتی.

۴. جوشکاری مقاومتی (Resistance Welding)



در این خانواده، حرارت نه از قوس، بلکه از مقاومت الکتریکی محل تماس دو قطعه تولید می‌شود: جریان بالا (معمولاً ۶۰۰۰ تا ۲۰۰۰۰ آمپر) از محل اتصال عبور می‌کند و هم‌زمان فشار مکانیکی الکترودها، قطعات را کنار هم نگه می‌دارد. چون زمان عبور جریان فقط ۰.۱ تا ۰.۵ ثانیه است، این روش برای تولید انبوه ایده‌آل است.

انواع اصلی:

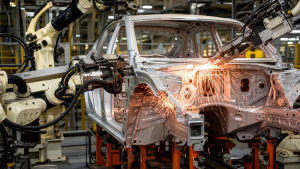

• جوش نقطه‌ای (Spot Welding): پرکاربردترین روش در صنعت خودرو؛ هر نقطه جوش با جریان بالا و زمان کوتاه ایجاد می‌شود. بدنه یک خودروی سواری معمولی بین ۳۰۰۰ تا ۵۰۰۰ نقطه جوش دارد.
• جوش درزی (Seam Welding): با الکترودهای غلتکی، جوش پیوسته و آب‌بند ایجاد می‌شود؛ ایده‌آل برای مخازن سوخت، تانکرها و لوله‌های نازک.

مزایا: سرعت فوق‌العاده (مناسب خط تولید)، بدون مواد مصرفی و گاز، قابل اتوماسیون کامل، کیفیت یکنواخت.

محدودیت‌ها: محدود به ورق‌های نازک (معمولاً تا ۳ میلی‌متر)، تجهیزات پرهزینه و تخصصی، بازرسی کیفیت هر نقطه دشوار است.

۵. روش‌های مدرن و ویژه جوشکاری 🚀

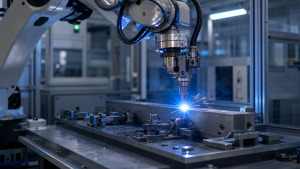

۵.۱. جوشکاری لیزری (Laser Welding)



پرتو لیزر (معمولاً فایبر با توان ۱ تا ۱۰ کیلووات) با چگالی انرژی فوق‌العاده بالا، فلز را در کسری از ثانیه ذوب می‌کند. مزیت اصلی آن، ناحیه کم‌تأثیر حرارتی (HAZ) بسیار کوچک است؛ یعنی تابیدگی و تغییر خواص فلز پایه به حداقل می‌رسد. در صنعت خودرو و الکترونیک، جوش لیزر به استاندارد تولید بدل شده و برای اتصال ورق‌های نازک با سرعت ۵ تا ۲۰ متر بر دقیقه استفاده می‌شود. هزینه تجهیزات بالا و نیاز به دقت تنظیم، مهم‌ترین محدودیت‌های آن است.

۵.۲. جوشکاری اصطکاکی (Friction Welding)

در این روش، حرارت از اصطکاک مکانیکی دو سطح در حال چرخش تولید می‌شود و سپس با فشار، اتصال کامل می‌شود. جالب‌ترین ویژگی آن، امکان اتصال فلزات غیرهمجنس مانند فولاد به آلومینیوم است که در جوشکاری ذوبی بسیار دشوار است. کاربرد اصلی آن در تولید محورها، شفت‌ها، میل‌لنگ و قطعات دوار خودروست. نمونه پیشرفته آن FSW (جوشکاری اصطکاکی-اغتشاشی) است که در حالت جامد انجام می‌شود و برای آلومینیوم‌های هواپیما و بدنه واگن‌های قطار استفاده می‌شود.

۵.۳. جوشکاری انفجاری (Explosive Welding)

در این روش، انرژی یک انفجار کنترل‌شده، یک ورق فلزی را با سرعت چند هزار متر بر ثانیه به فلز پایه می‌کوبد و اتصالی متالورژیکی بدون ذوب ایجاد می‌کند. کاربرد اصلی آن تولید ورق‌های مرکب (Clad) مانند فولاد-مس یا فولاد-تیتانیوم برای صنایع نفت، گاز و پتروشیمی است. این ورق‌ها در ساخت مبدل‌های حرارتی و مخازن ضدخوردگی کاربرد دارند.

۵.۴. جوشکاری پلاسما و الکترواسلگ

جوشکاری پلاسما (PAW) نسخه پیشرفته TIG با قوس فشرده است که نفوذ و سرعت بیشتری دارد و برای لوله‌های ضخیم و جوش‌های ریشه استفاده می‌شود. جوشکاری الکترواسلگ (ESW) نیز برای اتصالات فوق‌ضخیم (بیش از ۳۰ میلی‌متر) در یک پاس عمودی استفاده می‌شود؛ روشی که در ساخت ساختمان‌های بلند و سازه‌های سنگین کاربرد دارد.

۶. روش‌های مکانیکی اتصال آهن‌آلات 🔩

جوشکاری تنها راه اتصال آهن‌آلات نیست. در بسیاری از پروژه‌ها — به‌ویژه سازه‌هایی که باید باز شوند، جابه‌جا شوند یا در شرایطی که جوشکاری ممکن نیست — روش‌های مکانیکی انتخاب هوشمندانه‌ای هستند. نکته مهم این است که اتصالات مکانیکی نه‌تنها جایگزین جوش نیستند، بلکه در بسیاری از سازه‌های مدرن، مکمل آن هستند.

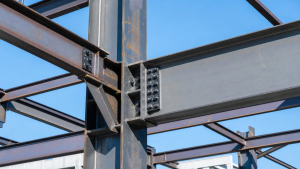

۶.۱. اتصال پیچ و مهره (Bolted Connections)



پیچ و مهره رایج‌ترین روش مکانیکی اتصال مقاطع فولادی است. در سازه‌های فولادی، پیچ‌ها در دو دسته اصلی استفاده می‌شوند:

• پیچ معمولی (با مقاومت پایین): برای اتصالات ثانویه و بارهای سبک؛ گرید ۴.۶ و ۵.۶
• پیچ پرمقاومت (HSFG): گرید ۸.۸ و ۱۰.۹ که با پیش‌تنیدگی بالا (با آچار دینامومتریک یا روش کنترل گشتاور) بسته می‌شوند و بار را از طریق اصطکاک بین صفحات منتقل می‌کنند؛ این نوع، ستون فقرات اتصالات لرزه‌ای در ایران و جهان است

مزایا: سرعت نصب بالا در کارگاه، عدم نیاز به نیروی جوشکار ماهر، قابلیت باز و بسته شدن، کیفیت قابل کنترل و بازرسی ساده، مناسب اتصالات موقت و سازه‌های قابل جابه‌جایی.

محدودیت‌ها: نیاز به سوراخ‌کاری دقیق (معمولاً ۲ میلی‌متر بزرگ‌تر از قطر پیچ)، احتمال شل‌شدن در اثر ارتعاش (با واشر فنری یا مهره جوشی حل می‌شود)، ضعیف‌تر از جوش در انتقال بارهای یکنواخت.

کاربرد: اسکلت فلزی، پل‌های پیچ‌ومهره‌ای، سازه‌های صنعتی (سوله‌ها)، تجهیزات قابل مونتاژ و دمونتاژ.

۶.۲. پرچ‌کاری (Riveting)

پرچ، میله فلزی است که پس از قرارگیری در سوراخ، انتهای آن با فشار یا حرارت تغییر شکل می‌دهند و اتصالی دائم ایجاد می‌کند. پرچ‌کاری در پل‌های تاریخی فولادی و بدنه هواپیما و کشتی هنوز کاربرد جدی دارد؛ چراکه در برابر خستگی و ارتعاش، عملکرد فوق‌العاده‌ای دارد.

مزایا: مقاومت عالی در برابر بارهای برشی و ارتعاش، بدون نیاز به برق در محل، بدون تغییرات حرارتی در فلز. محدودیت‌ها: زمان‌بر بودن، عدم امکان جداسازی آسان، نیاز به ابزار تخصصی.

۶.۳. اتصالات فشاری (Press Fit / Interference Fit)

در این روش، قطعات با تلورانس ابعادی دقیق ساخته می‌شوند (مثلاً محور کمی بزرگ‌تر از سوراخ) و با فشار هیدرولیک یا اختلاف دما (گرم کردن قطعه زن یا سرد کردن محور) در هم قفل می‌شوند. این اتصال بدون هیچ عنصر اضافه، بار را منتقل می‌کند. کاربرد: نشستن بلبرینگ روی شفت، چرخ‌دنده‌ها، بوش‌ها و محورهای ماشین‌آلات.

۶.۴. اتصالات لولایی و مفصلی

برای قطعاتی که باید حرکت نسبی داشته باشند (درب‌های صنعتی، بازوهای ماشین‌آلات، سازه‌های تاشو)، اتصال لولایی با پین و بوش طراحی می‌شود. انتخاب جنس پین و روانکاری دوره‌ای، کلید عمر این اتصالات است.

۶.۵. جدول مقایسه روش‌های اتصال آهن‌آلات

۷. راهنمای اتصال هر محصول فولادی (بر اساس کالای واقعی بازار)

اینجا به بخشی می‌رسیم که در هیچ مقاله تکراری پیدا نمی‌کنید: نقشه اتصال، مخصوص هر مقطع فولادی که در بازار ایران خرید و فروش می‌شود. این راهنما حاصل سال‌ها تجربه عملی کارگاه‌ها و پیمانکاران است.

۷.۱. اتصال تیرآهن

تیرآهن (IPE و INP) ستون فقرات اسکلت فلزی است و اتصال آن باید دقیق‌ترین طراحی را داشته باشد:

• اتصال ستون به تیر: در اسکلت‌های معمولی با جوش SMAW و الکترود E7018 یا با اتصال پیچی ورق‌های نبشی‌شده (Clip Angles) انجام می‌شود
• اتصال تیر به تیر (اسپلایس): برای تیرهای بلند یا اتصال سر به سر، ورق‌های اتصال (Splice Plate) با پیچ پرمقاومت یا جوش روی بال و جان نصب می‌شود
• توصیه فنی: در دهانه‌های بیش از ۶ متر و ساختمان‌های بالای ۳ طبقه، اتصال گیردار (Rigid) با ورق روسری و زیرسری طراحی شود
• نکته مهم خرید: کیفیت جوش به کیفیت خود تیرآهن هم گره خورده است؛ تیرآهن با کربن نامتعارف یا ناخالصی بالا، جوش را ترک می‌دهد. برای انتخاب تیرآهن استاندارد و استعلام قیمت روز، صفحه تیرآهن رادمان آهن را ببینید

۷.۲. اتصال میلگرد (آرماتور)

میلگردها در بتن‌آرمه باید بار کششی را از یک میلگرد به میلگرد بعدی منتقل کنند و سه روش اصلی دارند:

• اورلپ (Overlap): روی هم قرار دادن دو سر میلگرد به اندازه ۴۰ تا ۵۰ برابر قطر؛ ساده‌ترین و رایج‌ترین روش
• جوش‌کاری: فقط برای میلگردهای با کربن پایین (مانند A1) توصیه می‌شود؛ میلگردهای آجدار A3 به‌دلیل کربن بالا، مستعد ترک هستند و جوش آن‌ها باید با الکترود کم‌هیدروژن و پیش‌گرم انجام شود
• کوپلر مکانیکی (Coupler): مدرن‌ترین روش که با رزوه یا پرس، دو میلگرد را بدون جوش و بدون اورلپ به هم وصل می‌کند؛ در سازه‌های خاص و لرزه‌ای توصیه می‌شود

نکته مهم: در میلگردهای با قطر ۲۵ میلی‌متر و بیشتر و در اعضای تحت کشش، آیین‌نامه‌ها اورلپ را محدود کرده‌اند و کوپلر گزینه بهتری است. برای خرید میلگرد استاندارد و برندهای معتبر، صفحه میلگرد رادمان آهن را بررسی کنید.

۷.۳. اتصال نبشی

نبشی در دو نقش اصلی ظاهر می‌شود: به‌عنوان عضو اصلی (خرپا، بادبند) و به‌عنوان ورق اتصال (گاست پلیت و کلیپ اتصال):

• اتصال خرپا و بادبند: جوش SMAW با الکترود E6013/E7018 یا اتصال پیچی با حداقل ۲ پیچ
• نبشی اتصال (Clip Angle): در اتصالات ساده تیر به ستون، نبشی با جوش یا پیچ به جان تیر و ستون وصل می‌شود
• توصیه فنی: طول جوش نبشی نباید کمتر از ۴ برابر عرض بال باشد؛ در جوش گوشه، سایز جوش (Leg Size) معمولاً ۰.۷ برابر ضخامت بال است

در انتخاب نبشی بال مساوی یا نامساوی برای اتصالات، وزن و ضخامت بال مهم‌ترین فاکتور است؛ قیمت روز نبشی رادمان آهن را چک کنید.

۷.۴. اتصال ناودانی

ناودانی (UPE/U) اغلب در جان‌بازکن‌ها، قاب‌های سبک، پل‌های عابر و به‌عنوان کلاف و مهار استفاده می‌شود:

• اتصال در قاب‌ها: جوش SMAW/MIG در گوشه‌ها با پرکننده کامل (Full Penetration) یا اتصال پیچی با صفحه‌های اتصال
• اتصال ناودانی به تیرآهن: معمولاً با جوش در محل تماس بال‌ها یا با نبشی اتصال
• کاربرد ویژه: در پل عابر پیاده و سازه‌های سبک، ناودانی با جوش MIG به‌صورت پیوسته (Seam) جوش داده می‌شود تا هم استحکام و هم آب‌بندی داشته باشد

انواع ناودانی سبک و سنگین رادمان آهن برای پروژه‌های صنعتی و ساختمانی موجود است.

۷.۵. اتصال ورق

ورق‌ها به دلیل تنوع ضخامت (از ۰.۵ تا ۳۰ میلی‌متر)، بیشترین تنوع روش اتصال را دارند:

• ورق نازک (تا ۲ میلی‌متر): جوش نقطه‌ای، جوش MIG پالس، پرچ‌کاری، چسب‌های صنعتی
• ورق متوسط (۲ تا ۱۰ میلی‌متر): MIG/MAG، TIG برای ورق گالوانیزه و استیل، جوش لیزری
• ورق ضخیم (بیش از ۱۰ میلی‌متر): SMAW با پاس ریشه و پاس‌های پرکننده، SAW برای مخازن و پل‌ها
• ورق گالوانیزه: جوش آن دود اکسید روی تولید می‌کند و باید با تهویه مناسب و ماسک جوشکاری انجام شود؛ یا از جوش TIG استفاده شود

ورق سیاه، گالوانیزه و روغنی با ضخامت‌های متنوع در صفحه ورق رادمان آهن موجود است.

۷.۶. اتصال پروفیل

پروفیل‌های بسته (قوطی) در سازه‌های سبک، در و پنجره، نرده و سازه‌های فضایی کاربرد دارند:

• اتصال قوطی به قوطی: جوش MIG با نفوذ کامل در گوشه‌ها؛ برای ظاهر تمیز، جوش‌ها سنگ‌زنی می‌شوند
• اتصال قوطی به صفحه‌پایه (Base Plate): جوش گوشه دورتادور (Fillet) با سایز مناسب
• توصیه فنی: در قوطی‌های با ضخامت کم (۱.۵ تا ۲ میلی‌متر)، حرارت زیاد باعث سوختن لبه (Burn Through) می‌شود؛ جریان را ۲۰ تا ۳۰ درصد کاهش دهید یا از MIG پالس استفاده کنید

قیمت روز پروفیل ساختمانی و صنعتی رادمان آهن را استعلام بگیرید.

۸. جدول راهنمای انتخاب روش جوش و اتصال (چک‌لیست سریع)

این جدول را برای پروژه‌های مختلف ذخیره کنید؛ یک مرجع سریع برای انتخاب روش مناسب:

۹. استانداردهای جوشکاری و اتصال

: زبان مشترک کیفیت 📏

یک جوش خوب، جوشی است که قابل اندازه‌گیری، قابل بازرسی و قابل مقایسه با یک مرجع باشد. این کار با استانداردها ممکن می‌شود. مهم‌ترین استانداردهایی که در پروژه‌های ایران استفاده می‌شوند:

• AWS D1.1 (آمریکا): استاندارد مرجع جوشکاری سازه‌های فولادی؛ پرکاربردترین استاندارد در پروژه‌های ساختمانی ایران
• ISO 3834: استاندارد مدیریت کیفیت جوشکاری؛ الزامی برای شرکت‌های صنعتی و پیمانکاران معتبر
• ISO 9606 و ISO 14732: استاندارد آزمون و تأیید صلاحیت جوشکار
• EN 1090: استاندارد اجرای سازه‌های فولادی و آلومینیومی در اروپا (EXC1 تا EXC4)
• آیین‌نامه مبحث دهم مقررات ملی ساختمان ایران: الزامات اجرای سازه‌های فولادی در ایران
• استاندارد ملی ایران (ISIRI): برای الکترودها، سیم جوش و مواد مصرفی

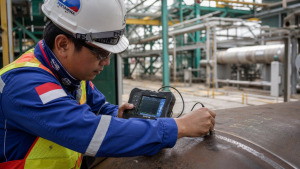

روش‌های بازرسی غیرمخرب (NDT): جوش‌های حساس باید با یکی از این روش‌ها بازرسی شوند:

۱۰. عیوب رایج جوش و راه‌های جلوگیری از آن‌ها ⚠️

هیچ جوشکاری بی‌نقص نیست، اما یک جوشکار حرفه‌ای می‌داند هر عیب از کجا آب می‌خورد و چطور از آن جلوگیری کند. رایج‌ترین عیوب در پروژه‌های ایران:

نکته کلیدی: یکی از پرسش‌های همیشگی خریداران این است که «مقاومت جوش چقدر است؟» پاسخ فنی این است: اگر الکترود، پارامتر و آماده‌سازی درست باشد، استحکام جوش به استحکام خود فلز پایه می‌رسد؛ اما اگر یکی از سه عامل بالا خطا کند، هیچ آزمایشگاهی نمی‌تواند جوش ضعیف را نجات دهد. به همین دلیل است که خرید فولاد با ترکیب شیمیایی استاندارد، اولین گام یک اتصال باکیفیت است.

۱۱. نگاهی به هزینه و زمان اجرا؛ داده‌های واقعی از کارگاه‌ها 💰

یکی از پرسش‌های رایج پیمانکاران، مقایسه هزینه و زمان روش‌های مختلف اتصال است. بر اساس تجربه میدانی کارگاه‌های فولادی و آمار اعلامی مراجع فنی، اعداد تقریبی زیر را می‌توان به‌عنوان مرجع در نظر گرفت (واحد: متر جوش یا اتصال کامل):

این ارقام نشان می‌دهد که انتخاب روش، فقط یک بحث فنی نیست؛ یک تصمیم اقتصادی است. در پروژه‌ای که ۵۰۰ متر جوش دارد، تفاوت بین SMAW و MIG می‌تواند زمان اجرا را از ۲۵ روز کاری به ۱۰ روز کاهش دهد — و این یعنی زودتر تحویل دادن پروژه و کاهش هزینه‌های کارگاه.

مثال واقعی: در یک سوله صنعتی با اسکلت ۴۰ تنی، ترکیب جوش SMAW برای اتصالات کارگاهی و پیچ پرمقاومت برای اتصالات نصب در محل، هم زمان مونتاژ را ۳۰ درصد کم کرد و هم امکان بازرسی مرحله‌ای را فراهم آورد. این ترکیب، امروز در بسیاری از پروژه‌های موفق ایران اجرا می‌شود؛ نشانه آن‌که «بهترین روش» همیشه یک روش واحد نیست، بلکه بهترین ترکیب برای شرایط پروژه شماست.

۱۲. نکات ایمنی جوشکاری که نباید نادیده بگیرید 🦺

سالانه تعداد قابل توجهی از حوادث کارگاهی به بی‌احتیاطی در جوشکاری مربوط می‌شود؛ در حالی که با رعایت چند اصل ساده، تقریباً همه آن‌ها قابل پیشگیری هستند:

1. محافظت از چشم: ماسک جوشکاری با شیشه تیره (شماره ۱۰ تا ۱۳ بسته به شدت قوس)؛ اشعه ماوراءبنفش قوس حتی در چند ثانیه می‌تواند به قرنیه آسیب بزند
2. تهویه: دود جوشکاری حاوی اکسیدهای فلزی است؛ در محیط بسته حتماً از تهویه موضعی یا ماسک فیلتردار استفاده کنید — به‌ویژه در جوشکاری ورق گالوانیزه که دود اکسید روی خطرناک است
3. لباس و دستکش: لباس ضدآتش، دستکش چرمی بلند و پیش‌بند؛ از لباس‌های پلاستیکی و الیاف مصنوعی جدا خودداری کنید
4. ایمنی برق: دستگاه جوش را با کابل و اتصال زمین استاندارد نصب کنید؛ در محیط‌های مرطوب از ترانسفورماتور ایزوله استفاده کنید
5. ایمنی آتش: کپسول آتش‌نشانی در دسترس، جابه‌جایی مواد قابل اشتعال از شعاع ۱۰ متری، و بازرسی محل تا ۳۰ دقیقه بعد از پایان جوشکاری (جرقه‌های پنهان عامل اصلی آتش‌سوزی کارگاه‌ها هستند)
6. بهداشت: شست‌وشوی دست‌ها قبل از غذا؛ ذرات فلزی و سرباره روی دست، خطر مسمومیت دارند

۱۳. چرا رادمان آهن؟ تجربه واقعی، پشت هر متریال 🏢

شاید بپرسید چرا یک مقاله فنی باید از یک تأمین‌کننده آهن‌آلات بگوید؟ پاسخ ساده است: انتخاب روش اتصال، از انتخاب جنس و کیفیت فولاد شروع می‌شود. هیچ الکترود و دستگاه جوشی نمی‌تواند فولادی را که ترکیب شیمیایی نامناسب دارد، نجات دهد. در رادمان آهن این را با تجربه می‌دانیم؛ نه فقط از کتاب.

درباره ما: رادمان آهن از سال ۱۳۹۸ فعالیت خود را با تکیه بر نیم‌قرن تجربه خانوادگی در بازار آهن و فولاد آغاز کرده است. ریشه این تجربه به برند «عباسی» بازمی‌گردد؛ برندی که طی سال‌ها با تعهد و صداقت، اعتماد مشتریان را به دست آورد. امروز رادمان آهن با بهره‌گیری از دانش روز، تیمی متخصص و همکاری با معتبرترین تولیدکنندگان کشور، تأمین‌کننده انواع آهن‌آلات ساختمانی و صنعتی است.

چرا مشتریان به ما اعتماد می‌کنند؟

• ✅ تأمین مستقیم از کارخانه‌های معتبر: بدون واسطه؛ با گواهی کیفیت و استانداردهای بین‌المللی
• ✅ قیمت‌های رقابتی و به‌روز: استعلام آنلاین قیمت روز هر مقطع
• ✅ مشاوره تخصصی رایگان پیش از خرید: تیم ما به‌خوبی می‌داند هر پروژه به چه مقطعی، با چه گریدی و چه ابعادی نیاز دارد
• ✅ ارسال سریع به سراسر کشور و انبارهای مجهز
• ✅ پشتیبانی ۲۴ ساعته در تمام مراحل خرید

وقتی مهندس یا پیمانکاری با ما تماس می‌گیرد، اولین سوال ما فقط «چند تن نیاز دارید؟» نیست؛ می‌پرسیم: این فولاد کجا و با چه روشی به کار می‌رود؟ جوش می‌خورد یا پیچ می‌شود؟ چون پاسخ این سوال، تعیین می‌کند کدام گرید، کدام کارخانه و کدام مقطع برای او مناسب است. این نگاه، رادمان آهن را از یک فروشنده معمولی به یک مرجع تخصصی در بازار آهن‌آلات تبدیل کرده است.

محصولات ما در یک نگاه



• تیرآهن — سایزها و برندهای استاندارد برای اسکلت فلزی
• نبشی — بال مساوی و نامساوی برای اتصالات و خرپا
• ناودانی — سبک و سنگین
• میلگرد — از کارخانه‌های معتبر کشور
• ورق — سیاه، گالوانیزه و روغنی
• پروفیل — ساختمانی و صنعتی

۱۴. سوالات متداول (پاسخ به سوالات شما) ❓

سوال ۱: بهترین روش جوشکاری برای تیرآهن ساختمانی چیست؟

برای اسکلت فلزی ساختمان، جوشکاری SMAW با الکترود کم‌هیدروژن E7018 استاندارد طلایی است؛ چراکه نفوذ خوب، استحکام بالا و مقاومت در برابر ترک سرد دارد. در کارگاه‌هایی که برق پایدار دارند، جوشکاری MIG/MAG با سیم ER70S-6 هم کیفیت عالی و سرعت بالاتری می‌دهد. نکته مهم: جوش تیرآهن حتماً توسط جوشکار دارای گواهینامه و مطابق مبحث دهم انجام شود. اگر در انتخاب خود تیرآهن تردید دارید، صفحه تیرآهن رادمان آهن را ببینید.

سوال ۲: آیا میلگرد را می‌شود جوش داد؟

بله، اما با احتیاط. میلگردهای ساده (A1) جوش‌پذیرند، اما میلگردهای آجدار A3 کربن بالاتری دارند و بدون پیش‌گرم و الکترود کم‌هیدروژن، ترک می‌خورند. در اعضای تحت کشش و قطرهای بالای ۲۵ میلی‌متر، آیین‌نامه‌ها جوش را محدود کرده‌اند و کوپلر مکانیکی جایگزین مطمئن‌تری است. در بتن‌ریزی‌های معمول، اورلپ ۴۰ تا ۵۰ برابر قطر هنوز رایج‌ترین و مطمئن‌ترین روش است.

سوال ۳: جوش MIG بهتر است یا SMAW؟

به پروژه شما بستگی دارد. اگر سرعت و کیفیت ظاهری مهم است و در محیط بسته کار می‌کنید، MIG/MAG انتخاب بهتری است (۲ تا ۳ برابر سریع‌تر). اگر در فضای باز، ارتفاع یا شرایط بادخیز کار می‌کنید، SMAW مطمئن‌تر است؛ چون گاز محافظ آن از باد تأثیر نمی‌پذیرد.

سوال ۴: برای اتصال ورق گالوانیزه چه روشی مناسب است؟

برای ورق گالوانیزه دو گزینه دارید: جوش TIG که حرارت متمرکز و کمتری تولید می‌کند و پوشش روی را کمتر آسیب می‌زند، یا جوش MIG با تهویه قوی (دود اکسید روی سمی است). بعد از جوش، ناحیه جوش را با رنگ غنی از روی (Zinc Rich) ترمیم کنید تا خوردگی شروع نشود.

سوال ۵: جوش لیزری برای چه ضخامتی مناسب است؟

جوش لیزری برای ورق‌های نازک و متوسط (۰.۵ تا ۸ میلی‌متر) بهترین عملکرد را دارد و سرعت آن به ۵ تا ۲۰ متر بر دقیقه می‌رسد. برای ضخامت‌های بالاتر، جوش لیزری با توان بالا یا روش‌های هایبرید (لیزر + MIG) استفاده می‌شود. هزینه تجهیزات بالاست، اما در تولید انبوه به‌صرفه می‌شود.

سوال ۶: اتصال پیچ و مهره در سازه فولادی بهتر است یا جوش؟

هر دو روش استاندارد و مجازند. پیچ و مهره پرمقاومت (گرید ۸.۸ و ۱۰.۹) سرعت نصب بالاتر، بازرسی ساده‌تر و اجرای باکیفیت‌تر در کارگاه دارد و در ساختمان‌های لرزه‌ای بسیار رایج است. جوش اتصال یکپارچه‌تر و در برخی بارها کارآمدتر است اما به جوشکار ماهر و بازرسی دقیق نیاز دارد. ترکیب هر دو (جوش + پیچ) در سازه‌های سنگین دیده می‌شود.

سوال ۷: چرا جوش من ترک می‌خورد؟

رایج‌ترین دلایل: الکترود مرطوب (هیدروژن)، فولاد پرکربن بدون پیش‌گرم، جریان نامناسب، و عدم پاک‌کاری سطح. اگر روی فولاد ساختمانی ترک می‌بینید، اول الکترود را در کوره ۲۵۰ تا ۳۵۰ درجه خشک کنید، دوم سطح جوش را تا ۱۲۰ تا ۱۵۰ درجه پیش‌گرم کنید و سوم از الکترود E7018 استفاده کنید.

سوال ۸: ضخامت ورق برای جوش نقطه‌ای چقدر باید باشد؟

جوش نقطه‌ای برای ورق‌های تا ۳ میلی‌متر بهینه است. برای ورق ضخیم‌تر، جریان و زمان جوش باید زیاد شود که عملاً روش‌های دیگر (MIG، لیزر) اقتصادی‌تر می‌شوند. فاصله استاندارد نقاط جوش معمولاً ۱۰ تا ۳۰ میلی‌متر از لبه ورق است.

سوال ۹: از کجا بدانم جوشم باکیفیت است؟

سه سطح بازرسی: (۱) چشمی — ظاهر جوش باید یکنواخت، بدون زیرقطع و ترک باشد؛ (۲) آزمون‌های غیرمخرب NDT مانند UT و MT برای جوش‌های بحرانی؛ (۳) آزمون‌های مخرب (کشش، خمش) در گواهینامه جوشکار و WPS. وجود گواهی WPS و PQR برای هر پروژه رسمی الزامی است.

سوال ۱۰: بهترین روش اتصال برای پروفیل (قوطی) در سازه سبک چیست؟

جوش MIG/MAG با نفوذ کامل در گوشه‌ها بهترین گزینه است؛ برای قوطی‌های نازک (زیر ۲ میلی‌متر) جریان را کاهش دهید یا از MIG پالس استفاده کنید تا لبه نسوزد. در سازه‌های قابل جابه‌جایی، اتصال پیچی با صفحه‌های گوشه (گاست) هم رایج است.

۱۵. جمع‌بندی و نتیجه‌گیری 🏁

در این راهنما، تمام روش‌های جوشکاری و اتصال انواع آهن‌آلات را مرور کردیم؛ از جوشکاری قوس الکتریکی (SMAW، MIG/MAG، TIG، SAW) و جوشکاری مقاومتی تا روش‌های مدرن (لیزری، اصطکاکی، انفجاری) و روش‌های مکانیکی (پیچ و مهره، پرچ، فشاری). هر روش، مزایا، محدودیت‌ها و کاربرد مشخصی دارد و هیچ روشی «بهترین مطلق» نیست؛ بهترین، روشی است که با نوع فلز، ضخامت، شرایط محیطی، نوع بار و بودجه پروژه شما هماهنگ باشد.

نکته پایانی و مهم: کیفیت اتصال از کیفیت فولاد شروع می‌شود. یک جوش عالی روی فولاد نامرغوب، نتیجه‌ای جز شکست ندارد. به همین دلیل، انتخاب تأمین‌کننده‌ای که فولاد استاندارد با ترکیب شیمیایی مطمئن ارائه می‌دهد، به اندازه انتخاب روش اتصال اهمیت دارد.

رادمان آهن با تکیه بر نیم‌قرن تجربه خانوادگی در بازار آهن و فولاد، همراه شماست: از مشاوره تخصصی برای انتخاب مقطع و گرید مناسب، تا تأمین سریع تیرآهن، میلگرد، نبشی، ناودانی، ورق و پروفیل با قیمت روز و کیفیت تضمین‌شده. اگر برای پروژه‌تان سوالی درباره روش اتصال یا انتخاب متریال دارید، کافی است با کارشناسان ما تماس بگیرید؛ همان‌طور که همیشه گفته‌ایم: اتصال درست، از انتخاب درست شروع می‌شود.
