مقدمه

در صنعت ساختمان و سازه‌های فلزی، آماده‌سازی مقاطع فولادی یکی از مراحل کلیدی اجرای هر پروژه محسوب می‌شود. از میان تمام عملیات‌هایی که روی تیرهای فولادی انجام می‌گیرد، بریدن و آماده‌سازی آن‌ها در ابعاد دقیق پروژه، بیشترین اهمیت را دارد. چه در حال ساخت یک ساختمان مسکونی باشید، چه سوله صنعتی یا پل، در هر صورت نیاز دارید مقاطع فولادی را در اندازه‌های مشخص و با دقت بالا آماده کنید.

شرکت رادمان آهن به‌عنوان یکی از تأمین‌کنندگان معتبر آهن‌آلات ساختمانی در ایران، انواع محصولات فولادی را با بهترین کیفیت و قیمت مناسب عرضه می‌کند. در این مقاله جامع، قصد داریم تمام جنبه‌های مرتبط با برش تیرآهن را بررسی کنیم؛ از معرفی روش‌های مختلف گرفته تا ابزارها، نکات ایمنی، هزینه‌ها و اشتباهات رایج. اگر به دنبال اطلاعات کاربردی و حرفه‌ای درباره این موضوع هستید، تا انتهای مطلب همراه ما بمانید.

بخش اول: مفاهیم پایه و اهمیت موضوع

تعریف و مفهوم کلی

برش تیرآهن به فرآیند جداسازی یا بریدن مقطع تیر فولادی در اندازه‌ها و زوایای موردنیاز پروژه گفته می‌شود. این فرآیند ممکن است به‌صورت عرضی (کوتاه کردن طول تیر)، طولی (شکافتن تیر در راستای طول) یا زاویه‌دار (ایجاد زاویه‌های خاص برای اتصالات) انجام شود.

بسته به نوع پروژه، جنس فولاد، ضخامت مقطع و دقت مورد انتظار، روش‌های گوناگونی وجود دارد. هر روش مزایا و محدودیت‌های خاص خود را دارد و انتخاب درست آن می‌تواند تفاوت چشمگیری در کیفیت نهایی سازه ایجاد کند.

چرا دقت در این فرآیند حیاتی است؟

دقت در بریدن تیرهای فولادی مستقیماً بر چندین فاکتور مهم تأثیر می‌گذارد:

۱. کیفیت اتصالات سازه‌ای: اگر مقطع فولادی با دقت کافی بریده نشود، اتصالات جوشی یا پیچ‌ومهره‌ای دچار مشکل می‌شوند. فاصله‌های نامتناسب بین قطعات، ضعف اتصال و در نهایت کاهش مقاومت سازه را به همراه دارند.

۲. ایمنی سازه: در ساختمان‌هایی که طراحی لرزه‌ای دارند، حتی چند میلی‌متر انحراف در ابعاد قطعات می‌تواند رفتار سازه در برابر زلزله را تحت تأثیر قرار دهد. استانداردهای سازه‌ای تلرانس‌های بسیار محدودی برای ابعاد قطعات فولادی تعیین کرده‌اند.

۳. صرفه‌جویی در مواد و زمان: بریدن نادرست به معنای هدررفت مواد و نیاز به تهیه قطعه جدید است. این موضوع هم هزینه پروژه را افزایش می‌دهد و هم زمان‌بندی اجرا را مختل می‌کند.

۴. ظاهر و کیفیت نهایی: سطح صاف و تمیز محل بریده‌شده، علاوه بر جنبه فنی، از نظر ظاهری نیز اهمیت دارد؛ به‌ویژه در سازه‌هایی که فولاد نمایان باقی می‌ماند.

تأثیر حرارت بر خواص فولاد

نکته فنی مهمی که اغلب نادیده گرفته می‌شود، تأثیر حرارت ناشی از فرآیند بریدن بر خواص مکانیکی فولاد است. در روش‌های حرارتی، دمای بالا باعث ایجاد منطقه‌ای به نام HAZ (Heat Affected Zone) می‌شود. در این ناحیه، ساختار میکروسکوپی فولاد تغییر می‌کند و ممکن است سختی، شکنندگی و مقاومت خستگی مقطع فولادی تحت تأثیر قرار گیرد. به همین دلیل، انتخاب روش مناسب و رعایت پارامترهای فنی صحیح اهمیت ویژه‌ای دارد.

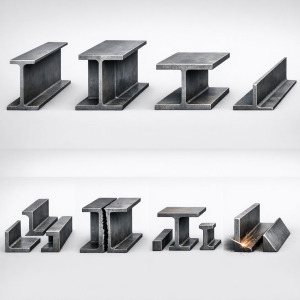

بخش دوم: شناخت انواع تیرهای فولادی

قبل از پرداختن به روش‌های مختلف، لازم است با انواع تیرهای فولادی آشنا شوید؛ چراکه شکل، ضخامت و نوع مقطع، مستقیماً بر انتخاب روش و ابزار تأثیر دارد. برای مشاهده انواع محصولات و قیمت‌ها، به صفحه تیرآهن رادمان آهن مراجعه کنید.

تیرآهن IPE (بال‌پهن)

این نوع مقطع فولادی دارای بال‌های موازی و صاف با ضخامت یکنواخت است. رایج‌ترین نوع در پروژه‌های ساختمانی ایران محسوب می‌شود و در سایزهای ۸ تا ۳۰ (و بالاتر) تولید می‌گردد.

ویژگی‌های مرتبط با فرآیند بریدن:

• یکنواختی ضخامت بال‌ها → سهولت در تنظیم ابزار
• سطوح صاف و موازی → قابلیت استفاده از اکثر روش‌ها
• تنوع سایز بالا → نیاز به ابزارهای مختلف بسته به شماره

تیرآهن INP (بال‌باریک یا معمولی)

این مقطع که به تیر استاندارد معروف است، بال‌هایی با لبه شیب‌دار (مخروطی) دارد. در ساختمان‌سازی سنتی ایران بسیار پرکاربرد است.

ویژگی‌های مرتبط با فرآیند بریدن:

• شیب بال‌ها → نیاز به دقت بیشتر در تنظیم زاویه ابزار
• ضخامت کمتر بال نسبت به IPE → سرعت بالاتر فرآیند
• شکل غیریکنواخت بال → چالش در برش‌های زاویه‌دار پیچیده

تیرآهن هاش (HEA و HEB)

سنگین‌ترین و قطورترین نوع مقطع فولادی هستند. عرض بال تقریباً برابر ارتفاع جان است و ضخامت بال به‌مراتب بیشتر از IPE و INP است.

ویژگی‌های مرتبط با فرآیند بریدن:

• ضخامت بسیار بالای بال و جان → نیاز به تجهیزات صنعتی سنگین
• وزن زیاد → لزوم استفاده از جرثقیل برای جابه‌جایی
• عدم توصیه برش با ابزار دستی ساده مانند فرز

تیرآهن لانه‌زنبوری

این نوع خاص از بریدن زیگزاگی جان یک تیر معمولی و جوش دادن دو نیمه حاصل با فاصله ساخته می‌شود. ارتفاع نهایی بیشتر از تیر اولیه است و ظرفیت باربری بالاتری دارد. ساخت این محصول خود نیازمند عملیات دقیق بریدن جان تیر فولادی است.

بخش سوم: معرفی کامل روش‌های رایج

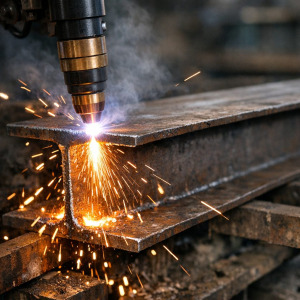

روش اول: بریدن با هوابرش (اکسی‌فیول)

هوابرش یکی از قدیمی‌ترین و پرکاربردترین روش‌ها در ایران است. در این فناوری، مخلوطی از گاز سوختنی (معمولاً استیلن) و اکسیژن خالص، شعله‌ای با دمای بسیار بالا ایجاد می‌کند. فولاد تا دمای اشتعال (حدود ۸۷۰ درجه) گرم شده و سپس جریان اکسیژن خالص، فلز اکسیدشده را از محل جدا می‌کند.

مزایا:

• هزینه پایین تجهیزات
• قابلیت حمل آسان به محل پروژه
• عدم نیاز به برق (مناسب مناطق بدون زیرساخت)
• توانایی بریدن ضخامت‌های بسیار بالا (تا ۳۰۰ میلی‌متر و بیشتر)
• سرعت قابل‌قبول در ضخامت‌های متوسط

محدودیت‌ها:

• دقت کمتر نسبت به روش‌های مکانیکی
• ایجاد HAZ گسترده
• تولید دود و گازهای مضر
• وابستگی شدید به مهارت اپراتور
• خطرات ایمنی ناشی از کار با گازهای قابل اشتعال

بهترین کاربرد: پروژه‌های ساختمانی معمولی، کار در محل پروژه، شرایط بدون دسترسی به برق

روش دوم: بریدن با اره نواری (Band Saw)

اره نواری یکی از دقیق‌ترین ابزارهای مکانیکی برای بریدن مقاطع فولادی است. تیغه‌ای نواری از جنس بای‌متال یا کاربایدی، با حرکت دورانی پیوسته، فلز را می‌بُرد. مدل‌های افقی این دستگاه برای بریدن تیرهای فولادی رایج‌تر هستند.

مزایا:

• دقت بسیار بالا
• سطح بریده‌شده صاف و بدون نیاز به پرداخت
• عدم ایجاد HAZ (فرآیند سرد)
• عرض بسیار کم شکاف (کاهش اتلاف مواد)
• قابلیت تنظیم زاویه دقیق
• تکرارپذیری عالی

محدودیت‌ها:

• سرعت پایین‌تر نسبت به روش‌های حرارتی
• دستگاه ثابت و غیرقابل حمل
• هزینه بالای تجهیزات
• نیاز به تعویض دوره‌ای تیغه
• محدودیت نسبی در مقاطع بسیار بزرگ

بهترین کاربرد: کارگاه‌های سوله‌سازی، تولید سازه‌های فلزی دقیق، پروژه‌هایی با تلرانس سخت‌گیرانه

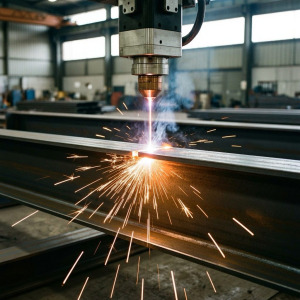

روش سوم: بریدن با پلاسما

در فناوری پلاسما، گاز (هوای فشرده، نیتروژن یا آرگون) از یک قوس الکتریکی عبور کرده و به حالت پلاسما تبدیل می‌شود. دمای پلاسما به بیش از ۲۰,۰۰۰ درجه می‌رسد و فولاد را با سرعت بالا ذوب و از محل خارج می‌کند.

مزایا:

• سرعت بسیار بالا
• دقت بهتر از هوابرش
• HAZ کمتر نسبت به هوابرش
• قابلیت بریدن فولادهای ضدزنگ و آلیاژی
• امکان اتصال به سیستم‌های اتوماتیک و CNC

محدودیت‌ها:

• هزینه تجهیزات بالاتر
• نیاز به برق با توان بالا
• صدا و نور بسیار شدید
• مصرف بالای مواد مصرفی (نازل و الکترود)
• نیاز به آموزش تخصصی

بهترین کاربرد: کارخانه‌های تولید سازه فلزی، پروژه‌های صنعتی با حجم بالا، خطوط تولید

روش چهارم: بریدن با لیزر

پرتو لیزر متمرکز با توان بالا (فیبری یا CO2) بر سطح فلز تابیده شده و آن را ذوب یا تبخیر می‌کند. گاز کمکی مواد مذاب را خارج می‌کند. این پیشرفته‌ترین فناوری موجود برای بریدن فلزات است.

مزایا:

• بالاترین دقت (تلرانس کمتر از ۰.۱ میلی‌متر)
• سطح بسیار صاف و تمیز
• حداقل HAZ
• قابلیت ایجاد اشکال پیچیده و منحنی
• تکرارپذیری فوق‌العاده

محدودیت‌ها:

• هزینه بسیار بالای دستگاه
• محدودیت در ضخامت‌های بالا (معمولاً تا ۲۵ میلی‌متر)
• هزینه نگهداری و سرویس بالا
• نیاز به فضای مناسب و کنترل محیطی

بهترین کاربرد: صنایع پیشرفته، قطعات خاص با نیاز به دقت فوق‌العاده، تولید انبوه قطعات ظریف

لازم به ذکر است که این فناوری بیشتر برای بریدن ورق فولادی کاربرد دارد، اما در سال‌های اخیر استفاده از آن برای مقاطع ضخیم‌تر نیز رو به افزایش است.

روش پنجم: دستگاه CNC

دستگاه‌های CNC ترکیبی از فناوری‌های مختلف (پلاسما، هوابرش یا لیزر) با سیستم کنترل عددی کامپیوتری هستند. مسیر بریدن توسط نرم‌افزار طراحی شده و دستگاه به‌صورت خودکار عمل می‌کند.

مزایا:

• حذف خطای انسانی
• سرعت بالای تولید
• یکنواختی عالی در قطعات سری
• قابلیت اجرای الگوهای پیچیده
• کاهش ضایعات با بهینه‌سازی نرم‌افزاری

محدودیت‌ها:

• سرمایه‌گذاری اولیه بسیار سنگین
• نیاز به نرم‌افزار و اپراتور متخصص
• تعمیر و نگهداری تخصصی
• عدم صرفه اقتصادی برای کارهای کوچک

بهترین کاربرد: تولید انبوه، سوله‌سازی صنعتی، پروژه‌های بزرگ با صدها قطعه

روش ششم: سنگ فرز (Angle Grinder)

ساده‌ترین و در دسترس‌ترین ابزار برای بریدن مقاطع فولادی کوچک و متوسط. بیشتر در کارهای تعمیراتی و پروژه‌های خانگی کاربرد دارد.

مزایا:

• هزینه بسیار کم
• سادگی استفاده
• حمل آسان
• در دسترس بودن در همه‌جا

محدودیت‌ها:

• دقت پایین
• سطح ناصاف
• زمان‌بر برای مقاطع ضخیم
• خطرات ایمنی بالا (پرتاب جرقه و ذرات)
• نامناسب برای سایزهای بالای ۱۴

بهترین کاربرد: تعمیرات موردی، پروژه‌های کوچک خانگی، اصلاحات جزئی در محل

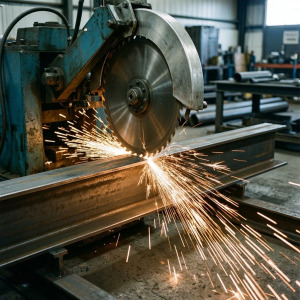

روش هفتم: اره دیسکی سرد (Cold Saw)

دیسک فولادی با سرعت چرخش پایین و گشتاور بالا، فلز را می‌بُرد. حرارت تولیدشده بسیار کمتر از سنگ فرز است.

مزایا:

• دقت بالاتر از سنگ فرز
• سطح صاف‌تر
• عمر طولانی دیسک
• حرارت کم

محدودیت‌ها:

• محدودیت سایز
• وزن و حجم بیشتر از سنگ فرز
• هزینه بالاتر

بخش چهارم: جدول مقایسه‌ای جامع

راهنمای انتخاب روش مناسب

پروژه کوچک خانگی: سنگ فرز یا اره دیسکی
کارگاه سازه فلزی: اره نواری
کارخانه تولید سوله: CNC + پلاسما
کار در محل پروژه بدون برق: هوابرش
قطعات با دقت فوق‌العاده: لیزر یا اره نواری
حجم بالای تولید: CNC

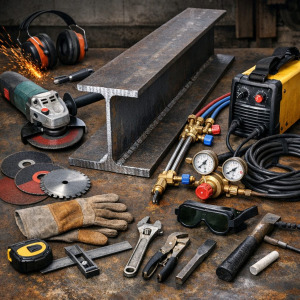

بخش پنجم: ابزار و تجهیزات موردنیاز

ابزار دستی

۱. سنگ فرز: در سایزهای ۱۱۵، ۱۲۵، ۱۸۰ و ۲۳۰ میلی‌متری. برای مقاطع فولادی، سایز ۲۳۰ مناسب‌تر است.

۲. دیسک مخصوص فلز: در ضخامت‌های ۱ تا ۳ میلی‌متر. دیسک‌های نازک‌تر سرعت بالاتر اما شکنندگی بیشتری دارند.

۳. مشعل و تجهیزات هوابرش: مشعل، رگلاتور، شیلنگ و کپسول‌های گاز.

۴. ابزار اندازه‌گیری: متر فلزی، گونیا، خط‌کش، تراز و ماژیک صنعتی.

۵. گیره و بست: برای ثابت نگه‌داشتن مقطع فولادی حین عملیات.

تجهیزات صنعتی

۱. اره نواری اتوماتیک: با سیستم خنک‌کننده و قابلیت تنظیم زاویه.

۲. دستگاه پلاسما: منبع تغذیه، تورچ، سیستم گاز و میز کار.

۳. دستگاه CNC: میز، سیستم حرکتی، کنترلر و نرم‌افزار.

۴. دستگاه لیزر: منبع لیزر، سیستم اپتیکی، خنک‌کننده و نرم‌افزار.

۵. جرثقیل سقفی: برای جابه‌جایی مقاطع سنگین.

بخش ششم: نکات ایمنی ضروری

تجهیزات حفاظت فردی

عینک یا شیلد: در تمام روش‌ها الزامی است. برای هوابرش، عینک مخصوص با فیلتر تیره و برای سنگ فرز، شیلد شفاف ضدضربه استفاده می‌شود.

دستکش مقاوم حرارتی: از دست‌ها در برابر حرارت، بریدگی و جرقه محافظت می‌کند.

کفش ایمنی: با سرپنجه فولادی و کف ضدسوراخ.

محافظ گوش: در روش‌هایی با صدای بالا مانند سنگ فرز و پلاسما.

ماسک تنفسی: جلوگیری از استنشاق دود فلزی و ذرات معلق.

لباس ضدحرارت: پیش‌بند چرمی یا لباس کار مقاوم.

خطرات اصلی و پیشگیری

آتش‌سوزی: جرقه‌ها و ذرات مذاب ممکن است مواد اطراف را آتش بزنند.

• پیشگیری: پاکسازی محیط از مواد قابل‌اشتعال، داشتن کپسول آتش‌نشانی

انفجار: نشت گاز در هوابرش می‌تواند فاجعه‌بار باشد.

• پیشگیری: بررسی روزانه اتصالات، تست نشت با آب صابون

برق‌گرفتگی: در روش‌های الکتریکی خطر شوک وجود دارد.

• پیشگیری: اتصال زمین مناسب، عدم کار در محیط مرطوب

سقوط قطعات: پس از بریدن، قطعه جداشده ممکن است سقوط کند.

• پیشگیری: استفاده از تکیه‌گاه و هماهنگی تیمی

آسیب چشمی: پرتو نوری شدید در پلاسما و لیزر.

• پیشگیری: استفاده از فیلترهای استاندارد

استنشاق دود سمی: بریدن فلزات رنگ‌شده یا گالوانیزه، دود سمی تولید می‌کند.

• پیشگیری: تهویه مناسب، استفاده از ماسک فیلتردار

بخش هفتم: هزینه‌ها و عوامل مؤثر بر قیمت

عوامل تعیین‌کننده هزینه

۱. روش انتخابی: از ارزان‌ترین (سنگ فرز) تا گران‌ترین (لیزر) طیف وسیعی وجود دارد.

۲. ابعاد مقطع: هرچه سایز بزرگ‌تر و ضخامت بیشتر باشد، زمان و انرژی مصرفی افزایش می‌یابد.

۳. تعداد قطعات: سفارش‌های عمده معمولاً تخفیف حجمی دارند.

۴. نوع بریدن: عملیات ساده (مستقیم) ارزان‌تر از عملیات زاویه‌دار یا منحنی است.

۵. محل انجام کار: انجام در کارگاه ارزان‌تر از اعزام تجهیزات به محل پروژه است.

۶. فوریت: سفارش فوری معمولاً هزینه اضافی دارد.

۷. جنس فولاد: فولادهای آلیاژی و ضدزنگ نیاز به ابزار خاص دارند و هزینه بیشتری می‌برند.

مقایسه کلی هزینه روش‌ها

بخش هشتم: کاربردها در پروژه‌های مختلف

ساختمان‌سازی

در اجرای اسکلت فلزی ساختمان‌ها، تیرها و ستون‌ها باید در طول‌ها و زوایای دقیق آماده شوند. علاوه بر تیر فولادی، مقاطع دیگری مانند ناودانی برای پل‌ها و لاپه‌ها و پروفیل برای ستون‌های سبک و بادبندها نیز به کار می‌روند.

موارد رایج بریدن در ساختمان:

• تنظیم طول تیرها و ستون‌ها
• ایجاد زاویه برای اتصالات
• بازشو برای عبور لوله‌ها و کانال‌ها
• ساخت کنسول و بالکن
• آماده‌سازی قطعات پلکان فلزی

سوله و سازه‌های صنعتی

سوله‌سازی یکی از بزرگ‌ترین حوزه‌های مصرف خدمات بریدن مقاطع فولادی است. صدها قطعه باید با ابعاد و زوایای مختلف آماده شوند. معمولاً از CNC و اره نواری صنعتی استفاده می‌شود.

پل‌سازی

پل‌ها تحت بارهای دینامیکی سنگین قرار دارند و بالاترین سطح دقت و کیفیت در آماده‌سازی قطعات فولادی ضروری است. در این پروژه‌ها، فقط روش‌های با دقت بالا مانند CNC و اره نواری مورد تأیید هستند.

صنایع نفت، گاز و پتروشیمی

سازه‌های فولادی در این صنایع باید با استانداردهای بین‌المللی سخت‌گیرانه مطابقت داشته باشند. کنترل کیفیت سطح بریده‌شده و تست‌های غیرمخرب بخشی از الزامات هستند.

کشتی‌سازی

صنعت کشتی‌سازی حجم بسیار بالایی از عملیات بریدن مقاطع و ورق‌های فولادی دارد. پلاسما و CNC رایج‌ترین روش‌ها در این صنعت هستند.

بخش نهم: اتصالات پس از بریدن

پس از آماده‌سازی قطعات فولادی، مرحله اتصال و مونتاژ فرا می‌رسد. کیفیت سطح محل بریده‌شده مستقیماً بر استحکام اتصال تأثیر دارد. معمولاً از قطعات واسطه مانند نبشی برای اتصال تیر به ستون استفاده می‌شود.

انواع اتصالات رایج

اتصال جوشی: قطعات با جوشکاری به هم متصل می‌شوند. سطح صاف و تمیز محل بریده‌شده، شرط اصلی جوش باکیفیت است.

اتصال پیچ‌ومهره‌ای: پس از بریدن، سوراخ‌هایی ایجاد شده و قطعات با پیچ متصل می‌شوند.

اتصال ترکیبی: ترکیبی از جوش و پیچ در بسیاری از پروژه‌های مدرن استفاده می‌شود.

بخش دهم: نقش سایر مقاطع فولادی

در اجرای سازه‌های فولادی، تیر به‌تنهایی استفاده نمی‌شود. مجموعه‌ای از مقاطع مختلف در کنار هم، سازه نهایی را شکل می‌دهند. به‌عنوان مثال، در پروژه‌های عمرانی، میلگرد نقش کلیدی در آرماتوربندی و مقاوم‌سازی بتن دارد. در سازه‌های مختلط فولاد و بتن، ترکیب تیرهای فولادی با میلگرد و بتن بسیار رایج است.

هر یک از این مقاطع نیز فرآیند آماده‌سازی مخصوص به خود دارد؛ اما اصول کلی مشابه بوده و آشنایی با روش‌های بریدن تیر فولادی، دید خوبی نسبت به سایر مقاطع نیز می‌دهد.

بخش یازدهم: اشتباهات رایج و راه‌حل‌ها

اشتباه ۱: اندازه‌گیری نادقیق

ضرب‌المثل «دو بار اندازه بگیر، یک بار ببر» مصداق واقعی دارد. بسیاری از خطاها از همین مرحله ساده شروع می‌شوند.

راه‌حل: حداقل دو بار اندازه‌گیری، استفاده از ابزار کالیبره‌شده، علامت‌گذاری واضح محل بریدن

اشتباه ۲: بی‌توجهی به زاویه

عدم رعایت زاویه صحیح باعث مشکل در مونتاژ و اتصال می‌شود.

راه‌حل: استفاده از گونیا، شابلون زاویه‌ای و دستگاه‌هایی با قابلیت تنظیم زاویه

اشتباه ۳: ابزار نامتناسب با کار

مثلاً تلاش برای بریدن مقطع هاش ۲۰ با سنگ فرز خانگی!

راه‌حل: همیشه ابزار متناسب با سایز و ضخامت مقطع فولادی انتخاب کنید.

اشتباه ۴: مهار نکردن قطعه

حرکت مقطع فولادی حین عملیات باعث انحراف خط بریدن و خطر جانی می‌شود.

راه‌حل: استفاده از گیره، بست و تکیه‌گاه مناسب

اشتباه ۵: نادیده‌ گرفتن ایمنی

عدم استفاده از تجهیزات حفاظتی، شایع‌ترین علت حوادث کاری است.

راه‌حل: همیشه قبل از شروع، تمام تجهیزات ایمنی را بپوشید.

اشتباه ۶: غفلت از اثر حرارت

در روش‌های حرارتی، بی‌توجهی به HAZ می‌تواند خواص مکانیکی فولاد را تضعیف کند.

راه‌حل: تنظیم سرعت مناسب، استفاده از گاز کمکی و در صورت لزوم، عملیات حرارتی پس‌گرمایشی

اشتباه ۷: عدم بررسی ابزار قبل از شروع

دیسک ترک‌خورده یا تیغه فرسوده می‌تواند حین کار بشکند و خطرآفرین باشد.

راه‌حل: بازرسی قبل از هر استفاده، تعویض به‌موقع مواد مصرفی

اشتباه ۸: شروع بدون برنامه‌ریزی

بدون لیست دقیق قطعات و ترتیب بهینه عملیات، ضایعات و اتلاف وقت افزایش می‌یابد.

راه‌حل: تهیه Cut List، نقشه‌خوانی دقیق، بهینه‌سازی ترتیب بریدن

بخش دوازدهم: نکات فنی تکمیلی

تأثیر جنس فولاد

ST37: نرم‌تر، سهولت بیشتر، سرعت بالاتر
ST52: سخت‌تر، فرسایش بیشتر ابزار، نیاز به سرعت پایین‌تر
فولادهای آلیاژی: نیازمند تجهیزات و تنظیمات خاص

ساخت تیر لانه‌زنبوری

فرآیند ساخت شامل مراحل زیر است:
۱. علامت‌گذاری الگوی زیگزاگ روی جان تیر
۲. بریدن در امتداد خط زیگزاگ
۳. جداسازی دو نیمه
۴. جابه‌جایی نیم‌گام و تراز کردن
۵. جوشکاری مجدد
۶. آماده‌سازی دو سر

آماده‌سازی برای ورق اتصال (Gusset Plate)

در اتصالات بادبندی، مقطع فولادی باید طوری بریده شود که فضای نصب ورق اتصال فراهم شود. معمولاً شامل زاویه‌دار کردن بال‌ها و بخشی از جان است.

بخش سیزدهم: استانداردهای مرتبط

استانداردهای ایرانی

• مبحث دهم مقررات ملی ساختمان (طرح و اجرای سازه‌های فولادی)
• استاندارد ۲۸۰۰ (آیین‌نامه لرزه‌ای)
• نشریه ۲۶۴ سازمان مدیریت و برنامه‌ریزی

استانداردهای بین‌المللی

AISC: الزامات آمریکایی برای تلرانس‌ها و کیفیت سطح
EN 1090: استاندارد اروپایی اجرای سازه‌های فولادی
AWS D1.1: استاندارد جوشکاری سازه‌ای (شامل آماده‌سازی لبه)

تلرانس‌های مجاز

• طولی: ±۱ تا ±۳ میلی‌متر
• زاویه‌ای: ±۱ درجه
• ناهمواری سطح: بسته به نوع اتصال
• عمق شکاف: حداکثر ۱ میلی‌متر

بخش چهاردهم: فناوری‌های نوین

واترجت (Waterjet)

آب با فشار ۶۰,۰۰۰ PSI همراه ذرات ساینده، فولاد را می‌بُرد. مزیت اصلی آن عدم ایجاد حرارت (فرآیند کاملاً سرد) و دقت فوق‌العاده بالاست. البته سرعت پایین و هزینه بالا از محدودیت‌های آن محسوب می‌شوند.

رباتیک و هوش مصنوعی

ربات‌های صنعتی مجهز به بینایی ماشین و AI در حال ورود به خطوط تولید هستند. این ربات‌ها قادرند بدون دخالت انسان، مقاطع فولادی را با دقت و سرعت بسیار بالا آماده کنند.

چاپ سه‌بعدی فلزی

اگرچه هنوز در مراحل اولیه توسعه است، تولید افزایشی فلزی ممکن است در آینده نیاز به عملیات بریدن را در برخی کاربردها کاهش دهد.

بخش پانزدهم: بهینه‌سازی و کاهش ضایعات

نرم‌افزارهای بهینه‌سازی

نرم‌افزارهای Nesting مانند SigmaNest، ProNest و ماژول‌های Tekla Structures می‌توانند بهترین ترتیب قرارگیری قطعات را محاسبه کرده و ضایعات را حداقل کنند.

راهکارهای عملی کاهش اتلاف مواد

۱. تهیه Cut List دقیق: لیست تمام قطعات موردنیاز با ابعاد دقیق
۲. بهینه‌سازی ترتیب بریدن: چیدمان هوشمندانه قطعات روی شاخه‌های خام
۳. استفاده از باقی‌مانده‌ها: نگهداری تکه‌های کوتاه برای مصارف آتی
۴. هماهنگی با طراح: تنظیم طول دهانه‌ها برای کاهش دورریز
۵. سفارش طول‌های سفارشی: در حجم بالا، تولیدکننده می‌تواند طول‌های خاص تولید کند

بخش شانزدهم: تأثیر شرایط محیطی

باران و رطوبت

سطح مرطوب فلز کیفیت عملیات حرارتی را کاهش داده و خطر برق‌گرفتگی را افزایش می‌دهد. ترجیحاً در فضای سرپوشیده کار شود.

سرمای شدید

در دماهای پایین، فولاد شکننده‌تر می‌شود. پیش‌گرم کردن محل عملیات ممکن است ضروری باشد.

باد شدید

باد شعله هوابرش را منحرف می‌کند و جرقه‌ها را پراکنده می‌سازد. باعث افزایش خطر آتش‌سوزی نیز می‌شود.

گرمای شدید

دمای بالای محیط سرعت گرم شدن فولاد را افزایش می‌دهد اما HAZ نیز بزرگ‌تر خواهد شد.

بخش هفدهم: محاسبات کاربردی

وزن قطعه

فرمول: وزن (kg) = وزن واحد طول (kg/m) × طول قطعه (m)

مثال: IPE14 با وزن ۱۴.۲ kg/m، اگر ۵ متر بریده شود = ۷۱ کیلوگرم

تعداد شاخه خام موردنیاز

فرمول: تعداد = (مجموع طول قطعات × ۱.۱) ÷ طول شاخه خام

ضریب ۱.۱ معادل ۱۰ درصد ضایعات احتمالی است.

تخمین زمان

بخش هجدهم: راهنمای انتخاب پیمانکار

اگر تجهیزات یا تخصص لازم را ندارید، انتخاب یک پیمانکار حرفه‌ای اهمیت زیادی دارد:

۱. سابقه و نمونه‌کار: از پروژه‌های قبلی پیمانکار بازدید کنید.
۲. تجهیزات: مطمئن شوید دستگاه‌های مناسب و سالم دارد.
۳. نیروی متخصص: اپراتورها باید آموزش‌دیده باشند.
۴. رعایت ایمنی: پیمانکار باید استانداردهای HSE را رعایت کند.
۵. قیمت منصفانه: چند استعلام بگیرید و مقایسه کنید.
۶. ضمانت: کیفیت و ابعاد قطعات باید تضمین شود.
۷. زمان‌بندی: تحویل به‌موقع قطعات با برنامه پروژه هماهنگ باشد.

بخش نوزدهم: نگهداری و حمل‌ونقل

قبل از عملیات

• نگهداری در محل خشک و سرپوشیده
• قرارگیری روی الوار (فاصله از زمین)
• دسته‌بندی بر اساس سایز و طول
• بازرسی ظاهری از نظر زنگ‌زدگی و آسیب

پس از عملیات

• علامت‌گذاری قطعات (شماره، موقعیت در سازه)
• چیدمان منظم برای سهولت دسترسی
• محافظت لبه‌ها از ضربه
• حمل با جرثقیل و تسمه مناسب

بخش بیستم: سوالات پرتکرار

۱. بهترین روش برای مقاطع فولادی سنگین کدام است؟

برای مقاطع سنگین مانند هاش، هوابرش صنعتی یا اره نواری بزرگ مناسب‌ترین گزینه‌ها هستند. CNC نیز برای تیراژ بالا ایده‌آل است.

۲. آیا عملیات حرارتی خواص فولاد را تغییر می‌دهد؟

بله، در روش‌هایی مانند هوابرش و پلاسما، ناحیه‌ای در مجاورت محل بریده‌شده تحت تأثیر حرارت قرار می‌گیرد. روش‌های مکانیکی (اره نواری، فرز) این مشکل را ندارند.

۳. هزینه تقریبی چقدر است؟

بستگی به روش، سایز، تعداد و محل کار دارد. برای استعلام دقیق، با کارشناسان رادمان آهن تماس بگیرید.

۴. آیا با سنگ فرز می‌توان مقطع سایز ۱۸ به بالا را برید؟

از نظر فنی امکان‌پذیر است اما بسیار زمان‌بر بوده و دقت و کیفیت سطح پایین خواهد بود. برای این سایزها، روش‌های صنعتی توصیه می‌شود.

۵. فرق بین عملیات سرد و گرم چیست؟

در روش سرد (اره نواری، اره دیسکی)، فولاد بدون حرارت بالا بریده شده و خواص آن حفظ می‌شود. در روش گرم (هوابرش، پلاسما، لیزر)، فلز ذوب می‌شود و HAZ ایجاد می‌گردد.

۶. حداکثر ضخامت قابل‌بریدن با هوابرش چقدر است؟

تا حدود ۳۰۰ میلی‌متر و حتی بیشتر. البته در ضخامت‌های بالا، زمان افزایش و کیفیت سطح کاهش می‌یابد.

۷. چگونه دقت را افزایش دهیم؟

استفاده از ابزار مناسب، اندازه‌گیری مکرر، مهار محکم قطعه، بهره‌گیری از شابلون و ترجیحاً استفاده از دستگاه‌های اتوماتیک.

۸. مقطع لانه‌زنبوری چگونه ساخته می‌شود؟

با بریدن زیگزاگی جان یک تیر معمولی، جدا کردن دو نیمه و جوش مجدد آن‌ها با فاصله. نتیجه، تیری با ارتفاع بیشتر و ظرفیت باربری بالاتر است.

۹. آیا فلز زنگ‌زده قابل‌بریدن است؟

بله، اما زنگ‌زدگی ممکن است سرعت و کیفیت را کاهش دهد. توصیه می‌شود ابتدا زنگ سطحی با برس سیمی یا سندبلاست پاک شود.

۱۰. تفاوت فرآیند روی IPE و INP چیست؟

اصول یکسان است اما شکل متفاوت بال‌ها (صاف در IPE و شیب‌دار در INP) ممکن است تنظیمات متفاوتی نیاز داشته باشد.

بخش بیست‌ویکم: اصلاح خطاهای احتمالی

اگر عملیات به‌درستی انجام نشده باشد:

کوتاه بریدن: معمولاً نیاز به قطعه جدید دارد. در موارد خاص، افزودن ورق واسطه (Shim) امکان‌پذیر است.

بلند بریدن: می‌توان مجدداً به طول صحیح رساند.

ناصاف بودن سطح: با سنگ‌زنی قابل اصلاح است.

خطای زاویه‌ای: بسته به شدت انحراف، ممکن است نیاز به تکرار عملیات باشد.

جمع‌بندی

آماده‌سازی تیرهای فولادی در ابعاد و زوایای دقیق، یکی از مراحل حیاتی در هر پروژه ساختمانی و صنعتی است. همان‌طور که در این مقاله دیدیم، روش‌های متنوعی از سنگ فرز ساده تا دستگاه‌های CNC پیشرفته وجود دارد و انتخاب هر کدام به شرایط خاص پروژه بستگی دارد.

نکات کلیدی که باید به خاطر بسپارید:

• انتخاب روش مناسب بر اساس سایز، دقت، حجم و بودجه
• رعایت ایمنی در تمام مراحل
• اندازه‌گیری دقیق قبل از شروع هر عملیات
• استفاده از ابزار استاندارد و سالم
• برنامه‌ریزی و تهیه Cut List برای کاهش ضایعات

شرکت رادمان آهن با ارائه محصولات باکیفیت شامل تیرآهن، ناودانی، پروفیل، ورق، نبشی و میلگرد، همراه مطمئن پروژه‌های ساختمانی و صنعتی شماست. برای دریافت مشاوره، استعلام قیمت و خرید، با کارشناسان ما تماس بگیرید.
