فرآیند تولید تیرآهن از صفر تا محصول نهایی
فرآیند تولید تیرآهن از صفر تا محصول نهایی
تعریف کامل تیرآهن و جایگاه آن در صنعت ساختوساز
تولید تیرآهن و تیرآهن یکی از مهمترین و پرکاربردترین مقاطع فولادی در صنعت ساختمان و مهندسی سازه محسوب میشود که وظیفه اصلی آن تحمل و انتقال بارهای وارد بر سازه به ستونها و فونداسیون است. این مقطع فولادی عموماً بهصورت I یا H طراحی میشود تا بالاترین مقاومت خمشی و کششی را با کمترین میزان مصرف مواد فراهم کند. بههمین دلیل، تیرآهن بهعنوان یک عضو حیاتی در سیستم باربر سازهها، پلها، اسکلتهای فلزی، سولهها، برجها و پروژههای زیرساختی به کار میرود.
اهمیت تیرآهن در سازهها تنها به تحمل بار محدود نمیشود، بلکه نقش کلیدی آن در افزایش پایداری، ایمنی و دوام ساختمان انکارناپذیر است. هرگونه نقص در فرآیند تولید تیرآهن میتواند منجر به کاهش چشمگیر مقاومت سازه و در نهایت وقوع خسارات جبرانناپذیر گردد. به همین دلیل، شناخت دقیق فرآیند تولید تیرآهن برای مهندسان، طراحان، تولیدکنندگان و خریداران این محصول اهمیت بسیار بالایی دارد.
فرآیند تولید این مقطع، حاصل مجموعهای از مراحل پیچیده متالورژیکی، مکانیکی و صنعتی است که از استخراج سنگ آهن آغاز شده و در نهایت به تولید تیرآهن استاندارد با ابعاد و خواص مکانیکی مشخص منتهی میشود.
تاریخچه تولید تیرآهن در جهان و ایران
اولین نمونههای کاربردی تیرآهن به دوران انقلاب صنعتی در قرن هجدهم بازمیگردد؛ زمانی که استفاده از فولاد بهعنوان مادهای بادوام و مقاوم در برابر بارهای سنگین، انقلابی در صنعت ساختوساز به وجود آورد. با توسعه کورههای ذوب، فرآیندهای نورد و ماشینآلات سنگین، امکان تولید مقاطع فولادی با اشکال مختلف از جمله تیرآهن فراهم شد.
در ابتدا، تیرآهنها بهصورت دستی و با فرآیندهای ابتدایی ریختهگری تولید میشدند، اما با پیشرفت فناوری، تولید به سمت نورد گرم و سیستمهای اتوماتیک سوق پیدا کرد. استانداردهایی مانند DIN در آلمان، ASTM در آمریکا و ISO در سطح بینالمللی، چارچوب دقیقی برای طراحی و تولید تیرآهن به وجود آوردند.
در ایران، تولید صنعتی تیرآهن از نیمه دوم قرن بیستم آغاز شد و با راهاندازی کارخانههای نورد فولاد در نقاط مختلف کشور گسترش یافت. امروز، تیرآهن بهعنوان یکی از پرمصرفترین محصولات فولادی کشور شناخته میشود و نقش اساسی در صنعت ساختوساز شهری، صنعتی و زیرساختی دارد.
مواد اولیه مورد استفاده در تولید تیرآهن
فرآیند تولید تیرآهن در درجه اول به مواد اولیه وابسته است که کیفیت نهایی محصول را تعیین میکنند. مهمترین ماده اولیه برای تولید تیرآهن، سنگ آهن است که بهعنوان منبع اصلی آهن در فرآیند فولادسازی مورد استفاده قرار میگیرد. علاوه بر آن، عناصر آلیاژی خاصی مانند کربن، منگنز، سیلیسیم و در برخی موارد کروم و نیکل، برای بهبود خواص مکانیکی فولاد به آن افزوده میشوند.
مواد اولیه اصلی عبارتاند از:
-
سنگ آهن یا کنسانتره آهن
-
زغال سنگ برای تولید کک
-
سنگ آهک بهعنوان ماده گدازآور
-
عناصر آلیاژی کنترلشده
وجود ناخالصیهایی مانند گوگرد و فسفر میتواند کیفیت فولاد را کاهش دهد، بنابراین کنترل دقیق ترکیب شیمیایی مواد اولیه، یکی از مهمترین مراحل ابتدایی در فرآیند تولید تیرآهن بهشمار میرود.

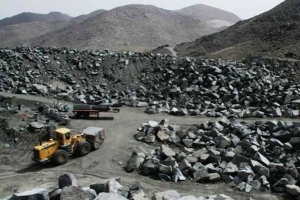

معادن و منابع تأمین سنگ آهن
سنگ آهن از معادن روباز یا زیرزمینی استخراج میشود. این سنگ در ابتدا دارای ناخالصیهای زیادی است و باید طی فرآیندهایی مانند خردایش، شستوشو، جدایش مغناطیسی و تغلیظ، به کنسانتره آهن با خلوص بالا تبدیل گردد.
کیفیت سنگ آهن استخراجشده از نظر درصد آهن و میزان ناخالصیها بهشدت بر کیفیت نهایی تیرآهن تأثیرگذار است. هرچه درصد آهن بالاتر و ناخالصی کمتر باشد، فولاد تولیدی از خواص مکانیکی برتری برخوردار خواهد بود.
فرآیند تولید فولاد خام برای ساخت تیرآهن
پس از آمادهسازی کنسانتره آهن، نوبت به تولید فولاد خام میرسد. این مرحله در کورههای بلند، کوره القایی یا کنورتور اکسیژنی انجام میشود. در این فرآیند، سنگ آهن در دمای بسیار بالا ذوب شده و با افزودن کربن و سایر عناصر آلیاژی، به فولاد مذاب تبدیل میشود.
فولاد مذاب حاصل باید از نظر ترکیب شیمیایی، دما و ویسکوزیته بهدقت کنترل شود. کوچکترین خطا در این مرحله میتواند باعث ایجاد ترک، ضعف ساختاری و کاهش مقاومت در محصول نهایی شود.
پس از رسیدن به ترکیب مطلوب، فولاد مذاب برای مرحله بعدی یعنی ریختهگری آماده میشود.
مراحل تبدیل فولاد به شمش (بیلت و بلوم)
فولاد مذاب بهواسطه سیستم ریختهگری مداوم به قالبهای مخصوص هدایت میشود تا به شمشهای فولادی تبدیل شود. در تولید تیرآهن معمولاً از دو نوع شمش استفاده میشود:
-
بیلت (Billet): با مقطع کوچکتر
-
بلوم (Bloom): با مقطع بزرگتر
بلوم گزینه اصلی برای تولید تیرآهن است زیرا ابعاد و حجم آن برای شکلدهی به مقاطع سنگین مناسبتر است. شمشها پس از شکلگیری اولیه، به تدریج خنک شده و به خط نورد منتقل میشوند.

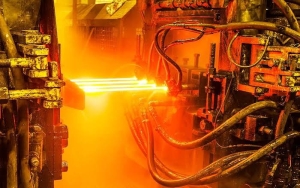

فرآیند نورد گرم تیرآهن مرحله به مرحله
نورد گرم قلب اصلی فرآیند تولید تیرآهن به شمار میرود. در این مرحله، بلومهای فولادی وارد کوره پیشگرم شده و تا دمای حدود ۱۱۰۰ تا ۱۲۵۰ درجه سانتیگراد حرارت میبینند. در این دما، فولاد بهحدی نرم میشود که امکان تغییر شکل آن بدون ایجاد ترک فراهم میگردد.
سپس شمش داغ از میان مجموعهای از غلتکها عبور داده میشود. این غلتکها بهگونهای طراحی شدهاند که بهتدریج شکل شمش خام را به مقطع نهایی تیرآهن تبدیل میکنند. در هر مرحله از عبور، سطح مقطع شمش تغییر شکل داده و به فرم I یا H نزدیکتر میشود.
این فرآیند به دقت بالایی نیاز دارد، زیرا:
-
سرعت غلتکها
-
دمای شمش
-
میزان فشار وارد شده
-
همراستایی تجهیزات
همگی در تعیین کیفیت نهایی تیرآهن تأثیر مستقیم دارند.
تفاوت روش نورد برای تیرآهنهای سبک و سنگین
تیرآهنهای سبک و سنگین اگرچه از نظر شکل ظاهری مشابه هستند، اما در فرآیند نورد تفاوتهایی دارند. تیرآهنهای سنگین به بلومهای ضخیمتر و فشار بالاتری در نورد نیاز دارند. همچنین تعداد قفسههای نورد برای تولید تیرآهن سنگین بیشتر است تا فرم نهایی با دقت بالا حاصل شود.
در مقابل، تیرآهنهای سبک در زمان کوتاهتری نورد میشوند و انرژی کمتری برای تغییر شکل آنها مصرف میشود. این تفاوت در فرآیند باعث تفاوت در خواص نهایی و کاربرد تیرآهنها در پروژههای مختلف میشود.

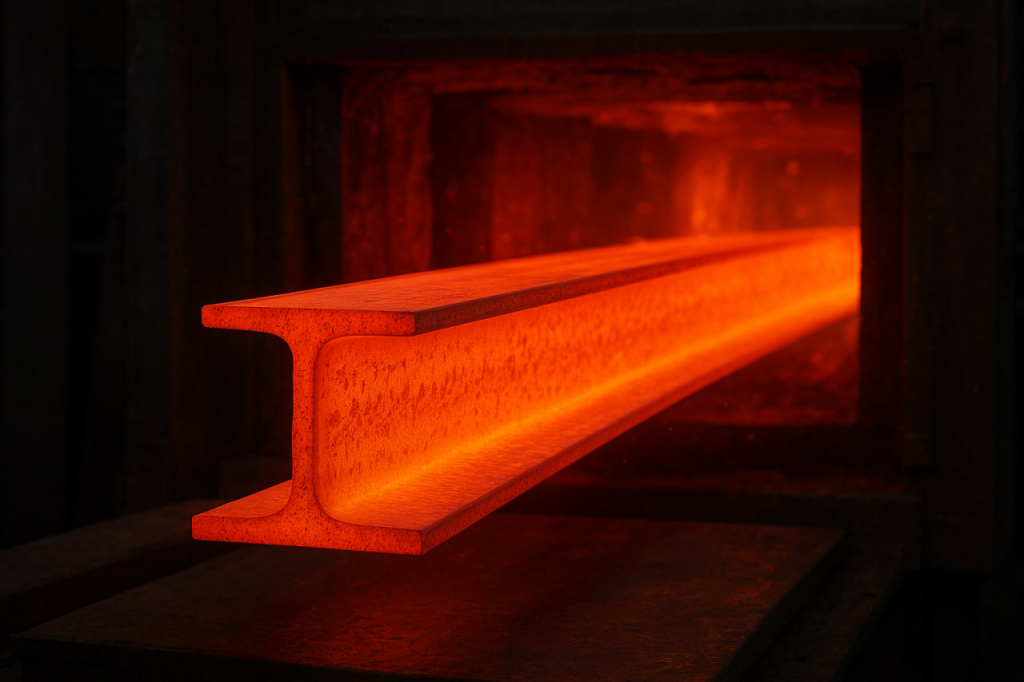

فرآیند خنککاری تیرآهن
پس از خروج تیرآهن از آخرین قفسه نورد، مرحله خنککاری آغاز میشود. خنککاری بهصورت طبیعی یا با سیستمهای کنترلشده انجام میگیرد. کنترل نرخ خنک شدن از اهمیت بالایی برخوردار است؛ زیرا میتواند بر ساختار میکروسکوپی فولاد و خواص مکانیکی آن تأثیر بگذارد.
خنک شدن نامتعادل ممکن است باعث تاببرداشتن، ایجاد تنشهای داخلی یا کاهش مقاومت گردد. به همین دلیل، در کارخانههای پیشرفته از بسترهای مخصوصی برای خنککاری یکنواخت استفاده میشود.
صافکاری و برش نهایی تیرآهن
در این مرحله، تیرآهنهایی که ممکن است دچار انحنا یا تابخوردگی جزئی شده باشند، توسط دستگاههای مخصوص صاف میشوند. سپس با دستگاههای برش، در طولهای استاندارد مانند ۶ یا ۱۲ متر بریده میشوند.
این مرحله مستقیماً به دقت ابعادی محصول مربوط است و نقش مهمی در رضایت مصرفکننده نهایی دارد، زیرا تیرآهن باید بدون نقص، با طول دقیق و لبههای صاف تحویل داده شود.
کنترل ابعاد و کیفیت سطحی تیرآهن
پس از تکمیل عملیات برش، بازرسی سطحی آغاز میشود. در این مرحله موارد زیر بررسی میشود:
-
وجود ترکهای سطحی
-
ناهمواری یا حفره
-
یکنواختی ضخامت بال و جان
-
تطابق با استانداردهای تعیینشده
کنترل کیفیت ظاهری اولین شاخص ارزیابی سلامت تیرآهن است و تنها تیرآهنهایی که این مرحله را با موفقیت پشت سر بگذارند، به مراحل بعد منتقل میشوند.
تستهای فیزیکی و مکانیکی روی تیرآهن
پس از پایان مراحل نورد، خنککاری، صافکاری و کنترلهای ظاهری، نوبت به ارزیابی دقیق خواص مکانیکی تیرآهن میرسد. این مرحله از اهمیت بسیار بالایی برخوردار است، زیرا مشخص میکند که محصول نهایی توانایی تحمل بار، فشار و تنشهای مختلف در شرایط واقعی سازه را دارد یا خیر.
مهمترین تستهای مکانیکی عبارتاند از:
تست کشش:
در این آزمایش، نمونهای از تیرآهن تحت نیروی کششی قرار میگیرد تا میزان مقاومت تسلیم، استحکام نهایی و مقدار افزایش طول آن اندازهگیری شود. نتایج تست کشش، رفتار فولاد تحت تنش را مشخص میکند و نشان میدهد در چه نقطهای تغییر شکل دائمی آغاز میشود.
تست خمش:
در این آزمایش، تیرآهن در معرض بار خمشی قرار میگیرد تا میزان انعطافپذیری و تحمل آن در شرایط خم شدن بررسی شود. این تست برای سازههایی مانند پلها و سقفها اهمیت ویژهای دارد.
تست ضربه (چارپی یا ایزود):
هدف از این آزمون، بررسی رفتار تیرآهن در برابر ضربه ناگهانی و دمای پایین است. در مناطق سردسیر، اهمیت این تست دوچندان میشود، زیرا فولاد شکنندهتر میشود و ممکن است با یک ضربه ناگهانی ترک بردارد یا بشکند.
تست خستگی:
در این آزمایش، تیرآهن تحت بارهای تکرارشونده قرار میگیرد تا میزان مقاومت آن در برابر تنشهای دورهای سنجیده شود. این ویژگی برای سازههایی مثل پلها، جرثقیلها و سازههای صنعتی بسیار حیاتی است.
این تستها به مهندسان اطمینان میدهد که تیرآهن تولید شده، از نظر مکانیکی مطابق با استانداردها و نیازهای پروژه است.
نقش فناوری و اتوماسیون در تولید تیرآهن
با پیشرفت فناوری، فرآیند تولید تیرآهن نیز دچار تحولات اساسی شده است. امروزه در کارخانههای مدرن تولید فولاد، بخش زیادی از مراحل بهصورت اتوماتیک و توسط سیستمهای کامپیوتری کنترل میشود. این موضوع تأثیر قابل توجهی در کاهش خطاهای انسانی، افزایش دقت و بهبود کیفیت محصول نهایی دارد.
اتوماسیون در بخشهایی مانند کنترل دمای کورهها، سرعت غلتکها، ضخامت مقطع، همراستایی قالبها و حتی تشخیص ترکهای سطحی با استفاده از حسگرها و دوربینهای صنعتی به کار گرفته میشود. این فناوریها باعث میشوند ویژگیهای تیرآهن در کل یک سری تولید، یکنواخت و پایدار باقی بماند.
ورود هوش مصنوعی و تحلیل داده به صنعت فولاد نیز باعث شده است پیشبینی عیوب و اصلاح فرآیندها پیش از تولید محصول معیوب امکانپذیر شود. این موضوع بهطور مستقیم به افزایش بهرهوری و کاهش ضایعات منجر شده است.

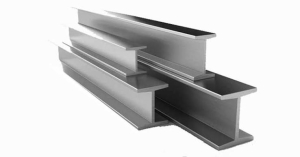

تفاوت فرآیند تولید تیرآهن IPE، INP و HEB
در نگاه اول، تیرآهنهای IPE، INP و HEB از نظر شکل ظاهری به یکدیگر شباهت دارند، اما تفاوت اصلی آنها در هندسه بالها و ضخامت جان است که در فرآیند تولید اعمال میشود.
تیرآهن IPE:
در این نوع، بالها بهصورت موازی با یکدیگر طراحی میشوند و ضخامت یکنواخت دارند. این نوع تیرآهن بیشتر در اروپا و ایران رایج است و برای سازههای ساختمانی معمولی بسیار مناسب است.
تیرآهن INP:
در این مدل، بالها دارای شیب هستند و ضخامت آنها از طرف جان به سمت بیرون کاهش مییابد. در فرآیند نورد، غلتکهای مخصوصی برای ایجاد این زاویه بهکار میرود که آن را از IPE متمایز میکند.
تیرآهن HEB:
این نوع دارای بالهای پهنتر و ضخیمتر است و بیشتر برای سازههای سنگین، ستونها و بارهای بسیار زیاد استفاده میشود. برای تولید آن، بلومهای بزرگتر و فشار نورد بالاتری مورد نیاز است. فرآیند نورد آن پیچیدهتر و طولانیتر از سایر انواع تیرآهن است.
این تفاوتها در فرآیند تولید باعث تفاوت در کاربرد، وزن و مقاومت نهایی تیرآهن میشود.
استانداردهای بینالمللی در تولید تیرآهن
یکی از مهمترین عوامل تضمین کیفیت محصول نهایی، تبعیت از استانداردهای معتبر بینالمللی است. تیرآهنهایی که مطابق با این استانداردها تولید میشوند، دارای ویژگیهای مکانیکی و ابعادی مشخص هستند که اعتماد مهندسان و طراحان را جلب میکند.
برخی از رایجترین استانداردهای تولید تیرآهن عبارتاند از:
-
استاندارد DIN آلمان
-
استاندارد ASTM آمریکا
-
استاندارد ISO بینالمللی
-
استاندارد EN اروپا
این استانداردها محدوده مجاز ابعاد، وزن در واحد طول، ترکیب شیمیایی، مقاومت کششی، سختی و سایر ویژگیهای ضروری را تعیین میکنند. رعایت این استانداردها باعث میشود تیرآهن قابلیت استفاده در پروژههای حساس و حیاتی را داشته باشد.
بررسی عیوب احتمالی در فرآیند تولید تیرآهن
در صورت عدم کنترل صحیح در هر مرحله از تولید، ممکن است عیوب مختلفی در تیرآهن بهوجود آید. برخی از رایجترین این عیوب عبارتاند از:
-
ترکهای سطحی یا داخلی
-
ناهمواری در ضخامت بال یا جان
-
تاببرداشتن یا اعوجاج
-
وجود حفرههای میکروسکوپی
-
جدایشهای داخلی در ساختار فولاد
این عیوب میتوانند باعث کاهش مقاومت تیرآهن شده و عملکرد آن را در سازه مختل کنند. به همین دلیل، شناسایی و حذف این محصولات معیوب پیش از عرضه به بازار، امری ضروری و غیرقابل چشمپوشی است.
اهمیت کنترل کیفیت در هر مرحله از تولید
کنترل کیفیت تنها به مرحله پایانی محدود نمیشود، بلکه از استخراج سنگ آهن آغاز شده و تا پایان بستهبندی و حمل ادامه دارد. در هر مرحله، پارامترهای خاصی مورد بررسی قرار میگیرد تا هرگونه انحراف از استاندارد بهسرعت شناسایی و اصلاح شود.
وجود سیستم کنترل کیفیت چندمرحلهای باعث میشود که تنها تیرآهنهای سالم، مقاوم و استاندارد وارد بازار شوند. این موضوع نقش بسیار مهمی در افزایش ایمنی سازهها و کاهش خطرات احتمالی دارد.
تفاوت تیرآهن تولید داخل و تیرآهن وارداتی از نظر فرآیند ساخت
تیرآهنهای تولید داخل و وارداتی ممکن است از نظر ابعاد و ظاهر مشابه باشند، اما تفاوت اصلی آنها معمولاً در تکنولوژی تولید، نوع نورد و نظام کنترل کیفیت است.
در برخی کشورها از خطوط تولید تماماتوماتیک با فناوری بسیار پیشرفته استفاده میشود، در حالی که در برخی دیگر بخشی از فرآیندها هنوز نیمهاتوماتیک است. با این حال، امروز بسیاری از تولیدکنندگان داخلی با ارتقاء تجهیزات و بهکارگیری استانداردهای جهانی، محصولاتی با کیفیت رقابتی تولید میکنند.
انتخاب بین تیرآهن داخلی و وارداتی باید بر اساس تحلیل فنی، شرایط پروژه و الزامات مهندسی صورت گیرد، نه صرفاً بر اساس نام یا محل تولید.
چالشهای تولید تیرآهن در صنعت فولاد
صنعت تولید تیرآهن با چالشهای مختلفی روبهرو است که میتواند بر کیفیت و قیمت نهایی محصول تأثیر بگذارد. برخی از این چالشها شامل موارد زیر است:
-
نوسان قیمت مواد اولیه
-
مصرف بالای انرژی
-
استهلاک تجهیزات نورد
-
نیاز به نیروی متخصص و آموزشدیده
-
رعایت استانداردهای زیستمحیطی
مدیریت صحیح این چالشها نیازمند برنامهریزی دقیق، سرمایهگذاری در فناوریهای نوین و استفاده از نیروی انسانی ماهر است.
نقش رادمان آهن در عرضه تیرآهنهای استاندارد و کنترلشده
در زنجیره تأمین محصولات فولادی، مراکز تأمین معتبر نقش مهمی در دسترسی مصرفکنندگان به محصولات استاندارد دارند. مجموعههایی مانند رادمان آهن بهعنوان فروشنده ملزومات فلزی، در فراهمسازی تیرآهنهای دارای مشخصات فنی کنترلشده و همسو با نیاز پروژههای مهندسی نقش مؤثری ایفا میکنند.
انتخاب منبع تأمین مطمئن، گام مهمی در کاهش ریسکهای فنی و افزایش اطمینان در اجرای پروژههای عمرانی است.
جمعبندی نهایی جامع و کاربردی
فرآیند تولید تیرآهن، مسیری پیچیده، دقیق و چندمرحلهای است که از استخراج سنگ آهن آغاز شده و با تولید یک مقطع فولادی مقاوم و آماده مصرف پایان مییابد. در هر مرحله، از ذوب و ریختهگری گرفته تا نورد، خنککاری، برش و آزمایشهای مکانیکی، کنترل کیفیت و دانش فنی نقش تعیینکنندهای دارند.
شناخت این فرآیند به مهندسان، پیمانکاران و فعالان صنعت کمک میکند تا انتخابی آگاهانه داشته باشند و از محصولی استفاده کنند که پاسخگوی نیازهای سازهای و ایمنی آنها باشد. تیرآهن استاندارد تنها یک قطعه فولاد نیست، بلکه ستون پنهان امنیت، دوام و اعتماد در هر سازه به شمار میرود.
با توجه به نقش حیاتی این مقطع در سازهها، توجه به فرآیند تولید، استانداردها و کیفیت آن نه تنها یک انتخاب، بلکه یک ضرورت فنی و مهندسی است.
-
-
