کمانش (Buckling) چیست؟1404
کمانش (Buckling) چیست؟
بررسی کامل مفهوم، انواع، عوامل مؤثر، تحلیل مهندسی و کاربردهای عملی در سازهها
مقدمه
در مهندسی عمران و سازه، بسیاری از شکستها نه به دلیل رسیدن تنش به مقاومت نهایی مصالح، بلکه به علت ناپایداری هندسی اعضا رخ میدهند. کمانش یکی از مهمترین و در عین حال پیچیدهترین پدیدههایی است که در طراحی اعضای فشاری، بهویژه در سازههای فولادی، نقش تعیینکننده دارد. درک نادرست یا سادهانگارانه کمانش میتواند منجر به شکستهای ناگهانی، غیرقابل پیشبینی و فاجعهبار شود؛ حتی زمانی که تنشهای محاسبهشده بسیار کمتر از حد تسلیم باشند.
کمانش تنها یک مفهوم تئوریک نیست، بلکه پدیدهای عمیقاً عملی، اقتصادی و ایمنیمحور است که در ستونها، تیرها، مهاربندها، پوستهها، تیرورقها و حتی اجزای غیرسازهای نمود دارد. این مقاله با رویکردی کاملاً مهندسی، تحلیلی و مبتنی بر آییننامههای معتبر، به بررسی همهجانبه کمانش میپردازد.
تعریف علمی و مهندسی کمانش (Buckling)
در تعریف مهندسی، کمانش نوعی ناپایداری سازهای است که در آن عضو تحت فشار، پیش از رسیدن به مقاومت تسلیم یا شکست مصالح، دچار تغییر شکل جانبی ناگهانی و فزاینده میشود. این پدیده نتیجه تعامل بین بار فشاری، هندسه عضو، شرایط تکیهگاهی و خواص مکانیکی مصالح است.
برخلاف شکست کلاسیک که معمولاً با افزایش تدریجی تنش رخ میدهد، کمانش میتواند با افزایش بسیار کوچک بار پس از رسیدن به یک مقدار بحرانی، منجر به تغییر شکل شدید و از دست رفتن ظرفیت باربری شود. به همین دلیل، کمانش در دسته مسائل ناپایداری (Stability Problems) قرار میگیرد، نه مسائل مقاومت مصالح صرف.تفاوت کمانش با شکست، تسلیم و خمش
برای درک صحیح کمانش، تمایز آن با سایر حالتهای خرابی ضروری است:
-
تسلیم (Yielding): پدیدهای وابسته به تنش است که در آن ماده وارد ناحیه پلاستیک میشود. تسلیم به جنس مصالح وابسته است، نه به هندسه عضو.
-
شکست (Failure): گسیختگی نهایی عضو که میتواند ترد یا نرم باشد و معمولاً پس از تسلیم رخ میدهد.
-
خمش (Bending): تغییر شکل ناشی از لنگر خمشی که در آن توزیع تنش مشخص و قابل پیشبینی است.
-
کمانش (Buckling): پدیدهای هندسی–مکانیکی که ممکن است در تنشهایی بسیار کمتر از تنش تسلیم رخ دهد و بهشدت به طول، لاغری و قیود عضو وابسته است.
نکته کلیدی این است که یک ستون ممکن است بدون هیچگونه تسلیم یا شکست مصالح، صرفاً به دلیل کمانش از کار بیفتد.
تاریخچه و اهمیت کمانش در مهندسی سازه
مطالعه علمی کمانش به قرن هجدهم میلادی بازمیگردد، زمانی که لئونارد اویلر برای نخستین بار رابطهای تحلیلی برای بار بحرانی ستونهای بلند ارائه کرد. این رابطه، نقطه آغاز علم پایداری سازهها بود.
با توسعه سازههای فلزی، پلها، سازههای بلند و صنعتی، اهمیت کمانش بیش از پیش آشکار شد. بسیاری از شکستهای تاریخی سازهها، از فروپاشی ستونها تا ناپایداری خرپاها، ریشه در تحلیل نادرست یا نادیده گرفتن کمانش داشتهاند.
امروزه کمانش یکی از ارکان اصلی طراحی در آییننامههای مدرن نظیر AISC، Eurocode و مبحث دهم مقررات ملی ساختمان ایران است.
رفتار اعضای فشاری و مفهوم ناپایداری سازهای
اعضای فشاری مانند ستونها، مهاربندها و اعضای فشاری خرپا، تحت اثر بار محوری تمایل به کوتاه شدن دارند. اما در عمل، هیچ عضوی کاملاً مستقیم، همگن و بدون نقص نیست. وجود انحناهای اولیه، ناهمگنی مصالح و عدم تقارن بارگذاری باعث میشود که با افزایش بار، تغییر شکل جانبی آغاز شود.
در نقطهای مشخص، سیستم به حالت تعادل ناپایدار میرسد. در این حالت، سازه دیگر قادر به بازگشت به وضعیت اولیه نیست و تغییر شکل جانبی بهصورت فزاینده رشد میکند. این همان نقطه کمانش است.

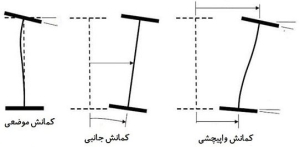

انواع کمانش
کمانش الاستیک
کمانش الاستیک زمانی رخ میدهد که تنشهای عضو هنوز در محدوده الاستیک قرار دارند. این نوع کمانش معمولاً در اعضای بلند و لاغر دیده میشود و رفتار آن بهخوبی با تئوری اویلر قابل توصیف است.
ویژگی اصلی کمانش الاستیک این است که اگر بار برداشته شود، عضو میتواند به حالت اولیه بازگردد، مشروط بر آنکه تغییر شکلها از حد خاصی تجاوز نکرده باشند.
کمانش غیرالاستیک
در اعضای کوتاهتر یا با لاغری کمتر، کمانش ممکن است پس از ورود بخشی از مقطع به ناحیه پلاستیک رخ دهد. در این حالت، رفتار عضو غیرخطی بوده و تحلیل آن پیچیدهتر است.
کمانش غیرالاستیک ترکیبی از ناپایداری هندسی و تسلیم موضعی است و در طراحی عملی اهمیت بسیار زیادی دارد.
کمانش موضعی
کمانش موضعی به ناپایداری اجزای نازک مقطع، مانند جان یا بال تیرها و ستونها، اطلاق میشود. در این حالت، کل عضو ممکن است پایدار باشد، اما بخشی از مقطع دچار چینخوردگی یا موجدار شدن شود.
این نوع کمانش به نسبت عرض به ضخامت اجزای مقطع وابسته است و در مقاطع نازکجدار اهمیت ویژهای دارد.
کمانش کلی
کمانش کلی به ناپایداری کل عضو بهصورت یکپارچه اشاره دارد، مانند خمشدن جانبی یک ستون بلند. این حالت معمولاً معیار اصلی طراحی ستونهاست.
کمانش جانبی–پیچشی
در تیرها و اعضای خمشی–فشاری، ممکن است کمانش بهصورت همزمان با پیچش و جابجایی جانبی رخ دهد. این پدیده که به کمانش جانبی–پیچشی معروف است، در تیرهای فولادی بدون مهاربندی جانبی بسیار بحرانی است.
کمانش حرارتی
کمانش حرارتی ناشی از انبساط یا انقباض حرارتی مقیدشده است. در سازههایی مانند پلها، خطوط لوله و سازههای صنعتی، تغییرات دما میتواند منجر به نیروهای فشاری و در نهایت کمانش شود.
عوامل مؤثر بر کمانش
طول مؤثر عضو
طول مؤثر نشاندهنده تأثیر شرایط تکیهگاهی بر رفتار کمانشی است. هرچه طول مؤثر بیشتر باشد، ظرفیت کمانشی کاهش مییابد.
شرایط تکیهگاهی
نوع اتصال در دو انتهای عضو (گیردار، مفصلی، نیمهگیردار) نقش تعیینکنندهای در پایداری دارد. بسیاری از خطاهای طراحی ناشی از فرض نادرست قیود واقعی است.
لاغری عضو
نسبت طول مؤثر به شعاع ژیراسیون، شاخص اصلی حساسیت عضو به کمانش است. اعضای با لاغری بالا مستعد کمانش الاستیک هستند.
مدول الاستیسیته
مدول الاستیسیته نشاندهنده سختی ماده است. هرچه این مدول بالاتر باشد، مقاومت عضو در برابر کمانش افزایش مییابد.
نوع مقطع
شکل هندسی مقطع تأثیر مستقیمی بر شعاع ژیراسیون و رفتار کمانشی دارد. مقاطع جعبهای و لولهای معمولاً عملکرد بهتری نسبت به مقاطع باز دارند.
نقصهای اولیه و بارگذاری
هیچ عضوی کاملاً بینقص نیست. انحناهای اولیه، ناهممحوری بار و تنشهای پسماند میتوانند بار بحرانی واقعی را بهطور قابل توجهی کاهش دهند.
فرمول اویلر و تحلیل تئوریک کمانش
اویلر نشان داد که بار بحرانی کمانش برای یک ستون ایدهآل تابعی از مدول الاستیسیته، ممان اینرسی مقطع و طول مؤثر است. این تحلیل پایه بسیاری از مفاهیم آییننامهای امروزی است.
محدودیتهای فرمول اویلر در کاربردهای واقعی
فرمول اویلر بر فرضیات ایدهآل استوار است: عضو کاملاً مستقیم، همگن، بدون نقص و رفتار کاملاً الاستیک. در عمل، این شرایط بهندرت برقرار است. بنابراین، آییننامهها با استفاده از ضرایب کاهش و منحنیهای طراحی، اثر عوامل واقعی را لحاظ میکنند.
بررسی کمانش در مقاطع فولادی پرکاربرد
در ستونهای فولادی، نوع مقطع (IPE، IPB، قوطی، لوله)، نحوه مهاربندی و نسبتهای هندسی نقش کلیدی دارند. در تیرورقها، کمانش جان و بال از مهمترین معیارهای طراحی است. انتخاب مقاطع استاندارد و کنترل کیفیت آنها، عاملی حیاتی در کاهش ریسک کمانش است؛ موضوعی که در زنجیره تأمین مقاطع فولادی استاندارد، از جمله توسط مجموعههایی مانند رادمان آهن، اهمیت مهندسی پیدا میکند.
نقش کمانش در طراحی سازههای فلزی
در طراحی سازههای فلزی، کنترل کمانش غالباً حاکم بر طراحی است، نه مقاومت مصالح. بسیاری از مقاطع به دلیل محدودیتهای کمانشی انتخاب یا رد میشوند، حتی اگر از نظر مقاومت اسمی کافی باشند.
کنترل کمانش در آییننامهها
آییننامه AISC، Eurocode و مبحث دهم مقررات ملی ساختمان ایران، هر یک با رویکردهای متفاوت اما همراستا، ضوابط دقیقی برای کنترل انواع کمانش ارائه میدهند. این ضوابط شامل محدودیت لاغری، ضرایب کاهش مقاومت و الزامات مهاربندی است.
روشهای کاهش و کنترل کمانش در طراحی و اجرا
افزایش مهاربندی جانبی، کاهش طول مؤثر، انتخاب مقاطع مناسب، افزایش سختی، بهبود جزئیات اتصال و کنترل کیفیت اجرا از مؤثرترین راهکارهای کاهش خطر کمانش هستند.
خطاهای رایج مهندسی در تحلیل کمانش
از جمله خطاهای متداول میتوان به سادهسازی بیشازحد شرایط تکیهگاهی، نادیده گرفتن نقصهای اولیه، استفاده نادرست از نرمافزارها و تفسیر اشتباه نتایج تحلیل خطی اشاره کرد.
پیامدهای اقتصادی و ایمنی نادیده گرفتن کمانش
نادیده گرفتن کمانش میتواند منجر به افزایش هزینههای تعمیر، کاهش عمر بهرهبرداری، توقف پروژه و حتی تلفات انسانی شود. از دید اقتصادی، طراحی نادرست در برابر کمانش یکی از پرهزینهترین اشتباهات مهندسی است.
اهمیت انتخاب مقاطع استاندارد در جلوگیری از کمانش
مقاطع غیراستاندارد با تلرانسهای نامناسب، ضخامتهای غیریکنواخت و خواص مکانیکی نامطمئن، ریسک کمانش را بهشدت افزایش میدهند. به همین دلیل، انتخاب و تأمین مقاطع فولادی استاندارد از منابع معتبر، بخشی جداییناپذیر از مدیریت ریسک سازهای است؛ موضوعی که در تحلیلهای حرفهای زنجیره تأمین فولاد همواره مورد تأکید قرار میگیرد.
تحلیل غیرخطی کمانش در سازههای واقعی
در عمل، رفتار کمانشی بسیاری از اعضای سازهای را نمیتوان با فرضیات خطی بهدرستی توصیف کرد. تحلیل غیرخطی کمانش شامل دو مؤلفه اصلی است: غیرخطی هندسی و غیرخطی مصالح. غیرخطی هندسی به تغییرات قابل توجه شکل سازه و اثرات مرتبه دوم نیروها مربوط میشود، در حالی که غیرخطی مصالح به ورود فولاد یا بتن به ناحیه پلاستیک اشاره دارد.
در اعضای فشاری واقعی، این دو نوع غیرخطی معمولاً همزمان رخ میدهند. بهعنوان مثال، یک ستون فولادی با لاغری متوسط ممکن است پیش از رسیدن به بار بحرانی تئوریک، دچار تغییر شکل جانبی قابل توجه شود و همزمان بخشی از مقطع آن وارد ناحیه تسلیم گردد. در چنین شرایطی، تحلیل خطی کمانش قادر به پیشبینی دقیق رفتار عضو نخواهد بود.
تحلیل غیرخطی به مهندس امکان میدهد مسیر بار–تغییر شکل عضو را تا نقطه ناپایداری واقعی دنبال کند و ظرفیت نهایی پایدار را با دقت بالاتری ارزیابی نماید.
نقش اثرات مرتبه دوم (P-Delta) در پدیده کمانش
اثرات مرتبه دوم یا همان اثرات P-Delta از مهمترین عوامل تشدیدکننده کمانش هستند. این اثرات ناشی از ضرب نیروی محوری (P) در جابجایی جانبی (Delta) عضو یا کل سازهاند و میتوانند لنگرهای اضافی قابل توجهی ایجاد کنند.
در قابهای فلزی، بهویژه سازههای بلند یا نیمهبلند، اثرات P-Delta میتوانند پایداری کلی سیستم را تحت تأثیر قرار دهند. حتی اگر اعضا بهصورت مجزا از نظر کمانش ایمن باشند، ترکیب تغییر شکل جانبی کل سازه و نیروهای فشاری ستونها ممکن است منجر به ناپایداری کلی شود.
به همین دلیل، آییننامههای مدرن تحلیل اثرات مرتبه دوم را یا بهصورت مستقیم (تحلیل P-Delta) یا بهصورت غیرمستقیم (ضرایب تشدید لنگر) الزامی میدانند.
کمانش در سازههای مرکب (فولاد–بتن)
در سازههای مرکب، مانند ستونهای پرشده با بتن یا تیرهای مرکب، رفتار کمانشی پیچیدهتر از اعضای فولادی خالص است. در این سیستمها، تعامل بین فولاد و بتن نقش کلیدی در پایداری عضو ایفا میکند.
بتن میتواند سختی خمشی عضو را افزایش داده و تمایل به کمانش را کاهش دهد، اما در عین حال، ترکخوردگی بتن و لغزش نسبی بین مصالح میتواند اثرات معکوسی ایجاد کند. تحلیل کمانش در سازههای مرکب نیازمند در نظر گرفتن رفتار غیرخطی بتن، فولاد و اتصال بین آنهاست.
در طراحی حرفهای، استفاده از مدلهای پیشرفته و ضوابط آییننامهای ویژه برای این نوع اعضا ضروری است.
کمانش در پوستهها و سازههای نازکجدار
پوستهها، مخازن، سیلوها و لولههای فولادی نمونههایی از سازههای نازکجدار هستند که کمانش در آنها اغلب عامل حاکم طراحی است. در این سازهها، حتی تنشهای فشاری نسبتاً کوچک میتوانند منجر به کمانش موضعی یا کلی شوند.
ویژگی بارز کمانش پوستهها، حساسیت شدید آنها به نقصهای اولیه است. انحرافهای بسیار کوچک هندسی، که در فرآیند ساخت اجتنابناپذیرند، میتوانند ظرفیت واقعی کمانشی را بهطور چشمگیری کاهش دهند.
به همین دلیل، ضرایب ایمنی در طراحی این سازهها معمولاً محافظهکارانهتر انتخاب میشوند و کنترل کیفیت ساخت اهمیت دوچندان دارد.
کمانش در شرایط بارگذاری لرزهای
در زلزله، اعضای سازهای تحت بارگذاری چرخهای و ترکیبی قرار میگیرند. ستونها و مهاربندها ممکن است بهطور متناوب تحت فشار و کشش قرار گیرند، که این امر رفتار کمانشی را پیچیدهتر میکند.
در مهاربندهای هممحور، کمانش فشاری میتواند منجر به کاهش شدید سختی و مقاومت سیستم شود. به همین دلیل، طراحی لرزهای نیازمند در نظر گرفتن کمانش پساز-تسلیم و رفتار هیسترزیس اعضاست.
آییننامههای لرزهای با اعمال محدودیتهای خاص بر لاغری مهاربندها و الزام به جزئیات ویژه، تلاش میکنند اثرات منفی کمانش در زلزله را کنترل کنند.
مدلسازی عددی کمانش با روش اجزای محدود
روش اجزای محدود (FEM) ابزار قدرتمندی برای تحلیل کمانش در هندسهها و شرایط پیچیده است. با استفاده از این روش، میتوان انواع کمانش الاستیک، غیرالاستیک و موضعی را شبیهسازی کرد.
در تحلیل عددی کمانش، دو رویکرد اصلی وجود دارد: تحلیل مقدار ویژه و تحلیل غیرخطی مسیر بار. تحلیل مقدار ویژه برای شناسایی مودهای کمانشی و بارهای بحرانی تئوریک مناسب است، اما معمولاً ظرفیت واقعی را بیشبرآورد میکند. تحلیل غیرخطی، اگرچه زمانبرتر است، تصویر واقعبینانهتری از رفتار سازه ارائه میدهد.
تفسیر نتایج این تحلیلها نیازمند تجربه مهندسی بالاست؛ چرا که نتایج عددی بدون درک فیزیکی پدیده میتوانند گمراهکننده باشند.
نقش جزئیات اجرایی در رفتار کمانشی
جزئیات اجرایی، از جمله نحوه اتصال اعضا، کیفیت جوش، تلرانسهای ساخت و راستای بارگذاری، تأثیر مستقیمی بر کمانش دارند. حتی بهترین طراحی تئوریک، اگر با اجرای ضعیف همراه شود، میتواند منجر به ناپایداری زودهنگام شود.
بهعنوان مثال، اتصالهای نیمهگیردار در عمل ممکن است رفتاری متفاوت از فرضیات طراحی داشته باشند و طول مؤثر عضو را افزایش دهند. همچنین، انحرافهای اولیه ناشی از ساخت یا نصب، نقش مهمی در کاهش بار بحرانی واقعی دارند.
کمانش و عمر بهرهبرداری سازه
کمانش تنها به مرحله طراحی محدود نمیشود، بلکه در طول عمر بهرهبرداری سازه نیز اهمیت دارد. خوردگی، خستگی، تغییر کاربری و اضافهبارهای پیشبینینشده میتوانند شرایط کمانشی اعضا را تغییر دهند.
کاهش سطح مقطع به دلیل خوردگی، افزایش لاغری مؤثر عضو را به دنبال دارد و ممکن است سازهای که در زمان ساخت ایمن بوده، در آینده مستعد کمانش شود. از این رو، بازرسی دورهای و ارزیابی مجدد پایداری بخشی ضروری از مدیریت سازه است.
جمعبندی نهایی کاملاً کاربردی و مهندسی
کمانش یکی از بنیادیترین مفاهیم در مهندسی سازه است که مرز بین ایمنی و ناپایداری را تعیین میکند. این پدیده نشان میدهد که هندسه، قیود و رفتار غیرخطی به اندازه مقاومت مصالح اهمیت دارند. طراحی موفق سازههای فشاری، بدون درک عمیق کمانش، عملاً ممکن نیست.
مهندس سازه حرفهای کسی است که کمانش را نه بهعنوان یک بند آییننامهای، بلکه بهعنوان یک پدیده فیزیکی واقعی و چندبعدی درک کند و آن را از مرحله تحلیل تا اجرا و بهرهبرداری مدیریت نماید. تنها در این صورت میتوان به سازههایی ایمن، اقتصادی و پایدار دست یافت.
