انتخاب تیرآهن ساختمان
تصمیمی بنیادین در مهندسی سازه و مدیریت مالی پروژه است که بر پایه بارهای وارده، فاصله دهانهها، تعداد طبقات و مشخصات نقشههای مصوب محاسباتی انجام میپذیرد. در سازههای شهری ایران، مقاطع استاندارد IPE برای تیرهای اصلی و فرعی و مقاطع بالپهن (هاش) برای ستونهای باربر سنگین به کار میروند. تطبیق وزن واقعی شاخهها با جدول اشتال، انتخاب کارخانه معتبر و شناخت تفاوتهای هندسی مقاطع، تضمینکننده ایمنی اسکلت و جلوگیری از تحمیل هزینههای مازاد بر پروژه خواهد بود.
انتخاب مقاطع فولادی اسکلت، تعیینکننده اصلی پایداری لرزهای و بخش عمدهای از بار مالی سازه است. مهندسان محاسب با ارزیابی بارهای مرده و زنده، فاصله ستونها و آییننامههای طراحی، مشخصات هندسی اعضای باربر را استخراج میکنند؛ اما در فاز اجرا و تأمین مصالح، سازندگان نیازمند تسلط بر متغیرهای کارگاهی، تلورانسهای وزنی و تطبیق استانداردها با کاتالوگ کارخانهها هستند.
برای جلوگیری از هدررفت بودجه و ارتقای ضریب ایمنی، فرایند انتخاب تیرآهن ساختمان باید بر مبنای معیارهای مهندسی، شناخت دقیق استانداردهای تولید و نحوه صحیح استعلام و تطبیق کالا در پای کار انجام گیرد. در ادامه این راهنما، گامبهگام بررسی میکنیم که چه عواملی سایز نهایی را تعیین میکنند، کدام مقطع برای کدام موقعیت سازهای مناسب است و هنگام تحویل بار در محل پروژه چه مواردی باید پایش شود.
چه عواملی تعیینکننده انتخاب تیرآهن ساختمان هستند؟
انتخاب تیرآهن ساختمان به تعداد طبقات، کاربری سازه، فاصله دهانههای بارگیر، سیستم باربر جانبی و شرایط اقلیمی بستگی دارد. مهندس محاسب با تحلیل خمش، برش و تغییرشکل، مقطع را در نقشهها تعیین میکند و انتخاب در کارگاه باید دقیقاً منطبق بر دفترچه محاسبات باشد.
در طراحی اسکلت فلزی، تیرآهنها تحت ترکیبی از تنشهای خمشی، برشی و در صورت قرارگیری در موقعیت ستون، نیروهای محوری فشاری قرار میگیرند. هرگونه کاهش در ممان اینرسی مقطع، میتواند منجر به افزایش خیز تیر در وسط دهانه، ترکخوردگی تیغهها و کاهش صلبیت دیافراگم سقف شود. بررسی لیست مقاطع در بخش دستهبندی تیرآهن نشان میدهد که بازه متنوعی از سایزهای ۱۰ تا ۳۰ با ضخامتهای جان و بال گوناگون در بازار موجود هستند که هرکدام ظرفیت باربری مشخصی دارند.
مجموعه تخصصی رادمان آهن بهعنوان مرجع تخصصی تأمین آهنآلات در شرق کشور، توصیه میکند که خریداران پیش از هر اقدامی، نقشه مصوب سازه و لیست وفر را ملاک اولیه برآورد تناژ قرار دهند تا از خرید سایزهای غیرمجاز یا مغایر با محاسبات جلوگیری شود.
چرا استفاده از مقطع ضعیفتر خطرات غیرقابل جبران دارد؟
کاهش سایز اسمی تیر یا انتخاب پروفیلهای با ضخامت کمتر، مقاومت پلاستیک عضو باربر را بهشدت تنزل میدهد. این اقدام غیرفنی باعث ارتعاش مداوم کف طبقات هنگام بهرهبرداری، شکست اتصالات جوشی در باربری لرزهای و در حالت بحرانی، کمانش کلی بال فشاری میگردد.
آیا سایز تیرآهن بر اساس فاصله دهانهها تغییر میکند؟
با افزایش طول دهانه تیر، لنگر خمشی وارد بر عضو با توان دوم طول دهانه رشد میکند. بنابراین در دهانههای فراتر از ۵ متر، انتخاب سایزهای متداول کوچک مانند ۱۴ یا ۱۶ دیگر پاسخگوی محدودیت افتادگی و خیز نخواهد بود و نیاز به استفاده از مقاطع سنگینتر نظیر ۱۸، ۲۰ یا مقاطع دوبل و لانهزنبوری به وجود میآید.
چه انواعی از مقاطع فولادی در اسکلتبندی کاربرد دارند؟
مقاطع متداول شامل استاندارد IPE با بالهای موازی و ضخامت یکنواخت، مقاطع INP با بالهای شیبدار، مقاطع IPB یا بالپهن (هاش) برای ستونها، و تیرآهنهای لانهزنبوری (CPE) با جان بازشده جهت عبور تأسیسات و افزایش ممان اینرسی هستند.
در سازههای مسکونی متداول در ایران، بیشترین سهم مصرف به استاندارد IPE تعلق دارد. هندسه این مقطع با داشتن بالهای کاملاً موازی، اجرای اتصالات پیچی و جوشی ورقهای زیرسری و روسری را بسیار تسهیل میکند. در مقاطع INP که طبق استاندارد روسیه و چین ساخته میشوند، ضخامت بال از لبه بیرونی به سمت جان تیر افزایش مییابد که این شیب داخلی، اتصال صلب ورقهای اتصال را با دشواری روبهرو میسازد.
برای پروژههایی که به بازشدگی دهانه و کاهش وزن کلی تیر نیاز دارند، استفاده از خدمات کارگاهی تخصصی برش اجتنابناپذیر است. به عنوان نمونه، هزینه برش قطعات و تبدیل تیر نوردشده به اعضای ساختگاهی در بخش اجرت برش تیرآهن محاسبه و در پیشفاکتور لحاظ میگردد. همچنین برای اطلاع از هزینههای ساخت مقاطع شبکه، تعرفه اختصاصی در بخش اجرت برش تیرآهن زنبوری سایز ۱۴ تا ۱۸ و سازههای مرتفع در صفحه اجرت برش تیرآهن زنبوری سایز ۲۰ قابل بررسی است.
مقطع بالموازی IPE چه ویژگیهای هندسی دارد؟
این پروفیل با ارتفاع مشخص (از ۸۰ تا ۶۰۰ میلیمتر در استانداردهای مرجع و ۱۰ تا ۳۰ در خطوط نورد متداول ایران) دارای بالهایی با عرض استاندارد و زاویه داخلی ۹۰ درجه است. صلبیت خمشی این مقاطع حول محور قوی، عملکرد مطلوبی در نقش تیرهای اصلی و شاهتیرها به همراه دارد.
کاربرد تیرآهن بالپهن یا هاش چیست؟
مقاطع هاش به دلیل پهن بودن عرض بال (تقریباً برابر با ارتفاع تیر) و ممان اینرسی بالا در هر دو راستای قوی و ضعیف، بهترین گزینه برای ستونها و سازههای صنعتی سنگین محسوب میشوند. این اعضا پایداری عالی در برابر کمانش پیچشی جانبی نشان میدهند.

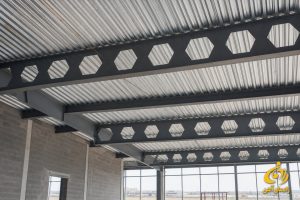

چه زمانی از تیرآهن لانهزنبوری استفاده میشود؟
تیر لانهزنبوری برای دهانههای بلند با بارهای یکنواخت و بدون نیروی متمرکز بالا مناسب است. با برش زیگزاگی جان و جوشکاری مجدد، ارتفاع مقطع ۵۰ درصد افزایش یافته و سختی خمشی تیر بدون افزایش وزن فولاد به شکل چشمگیری ارتقا مییابد؛ هرچند مقاومت برشی جان در تکیهگاهها کاهش مییابد که باید با ورق تقویت شود.

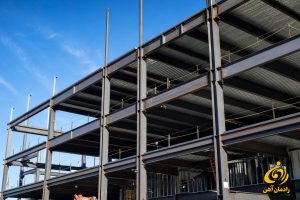

انتخاب تیرآهن ساختمان بر اساس تعداد طبقات و دهانه
تعیین سایز تیر بر اساس موقعیت در پلان و تعداد سقفها صورت میگیرد؛ در ساختمانهای ۱ تا ۳ طبقه معمولاً از سایزهای ۱۴ تا ۱۸، در ساختمانهای ۴ تا ۶ طبقه از سایزهای ۱۸ تا ۲۴، و برای ستونهای اسکلت فلزی از مقاطع هاش یا تیرهای جفت با بست موازی استفاده میشود.
برای سقفهای تیرچهبلوک، نعلدرگاهها و بازشوهای آسانسور معمولاً مقطع استاندارد تیرآهن ۱۴ اصفهان یک گزینه پرکاربرد مهندسی است. در سازههای ۳ تا ۵ طبقه، با افزایش باربری سقفها، شاهتیرهای میانی به سمت مصرف تیرآهن ۱۶ اصفهان و مقطع مقاومتر تیرآهن ۱۸ اصفهان حرکت میکنند تا کنترل خیز درازمدت تأمین شود.
در سازههای تجاری و طبقات زیرین اسکلتهای سنگین چندطبقه، تیرهای اصلی باربر دهانههای بزرگ از مقطع تنومند تیرآهن ۲۰ اصفهان یا مقاطع سایز ۲۲ و ۲۴ به کار گرفته میشوند. در پروژههای بهینهسازی بودجه که به دنبال توازن هزینهای هستند، بررسی مشخصات کارخانههای منطقهای نظیر تیرآهن ۱۶ خیام میتواند انتخابی مناسب باشد. برای بررسی نحوه پایش این ارقام در محل تحویل، مطالعه راهنمای جامع وزن تیرآهن و جدول سایز ۱۰ تا ۳۰ پیشنهاد میشود.
چه سایزی برای نعلدرگاه و خرپشته ساختمان به کار میرود؟
برای دهانههای بازشوی در و پنجره و دیوارهای غیرباربر، تیرآهنهای نمره ۱۰، ۱۲ و در دهانههای پهنتر سایز ۱۴ استفاده میشوند که وظیفه انتقال بار جزئی دیوار بالایی به ستونهای طرفین را بر عهده دارند.
چگونه تیرهای فرعی و اصلی در سقف تقسیم وظیفه میکنند؟
شاهتیرهای اصلی بار کفها را از تیرهای فرعی دریافت کرده و به ستونها منتقل میکنند؛ بنابراین سایز آنها همواره یک تا دو نمره بالاتر از تیرچهها یا تیرهای فرعی انتخاب میشود تا از ایجاد شکست برشی در محل اتصالات جلوگیری شود.
چه معیاری برای انتخاب تیر در دهانههای بزرگتر از ۶ متر وجود دارد؟
در دهانههای بزرگ، تنشهای خمشی شدید بوده و خطر کمانش موضعی وجود دارد؛ لذا استفاده از مقاطع منفرد سایزهای پایین مردود است و باید از تیرهای نوردشده سنگین (سایز ۲۴ و بالاتر)، مقاطع دوبل همراستا با پلیت اتصال، یا مقاطع ورق تقویتشده (تیرورق) بهره برد.
چه تفاوتی میان وزن مقاطع کارخانههای مختلف وجود دارد؟
تیرآهنهای تولیدی بر اساس وزن به دو دسته استاندارد (منطبق بر جدول اشتال) و سبک تقسیم میشوند. کارخانههایی نظیر ذوبآهن اصفهان بر اساس وزن کامل استاندارد نورد میکنند، در حالی که برخی واحدهای تولیدی دیگر، محصولات خود را با وزنی کمتر و در محدوده مجاز تلورانس عرضه مینمایند.
شناخت تفاوتهای وزنی یکی از مهمترین پایههای محاسباتی در زمان خرید است. برای نمونه، یک شاخه ۱۲ متری تیرآهن نمره ۱۴ ذوبآهن اصفهان وزنی در حدود ۱۵۵ کیلوگرم دارد که کاملاً منطبق با وزن جدول اشتال است؛ در حالی که تیرآهن نمره ۱۴ برخی خطوط تولیدی دیگر ممکن است با وزن حدود ۱۳۰ تا ۱۴۰ کیلوگرم نورد شود. آگاهی از این تفاوتها مانع از اشتباه محاسباتی در تعیین هزینه نهایی پروژه میگردد؛ چراکه قیمت تیرآهن در اکثر معاملات به صورت شاخهای اما بر مبنای تناژ وزنی تسویه میشود.
برای بررسی میدانی روندهای تأمین بار در شرق کشور و مقایسه هزینه حمل مستقیم، میتوان نکات مطرحشده در گزارش خرید تیرآهن مشهد را مورد بازخوانی قرار داد. همچنین برای بررسی تعهدات کیفی بزرگترین مجتمع ذوب فلزات کشور، صفحه اختصاصی کارخانه ذوبآهن اصفهان اطلاعات تکمیلی را ارائه میکند.
چرا اختلاف وزن شاخهها بر هزینه ساخت اثرگذار است؟
قیمت هر شاخه با ضرب وزن واقعی در نرخ هر کیلوگرم تعیین میشود. تفاوت ۱۵ تا ۲۰ کیلوگرمی در هر شاخه، در یک محموله ۲۰۰ شاخهای اختلافی بالغ بر ۳ تا ۴ تن بار آهن ایجاد میکند که تأثیر میلیونی بر صورتحساب کل اسکلت دارد.
آیا وزن سبکتر نشاندهنده کیفیت نامطلوب است؟
خیر؛ اگر مقطع سبک بر اساس استانداردهای پذیرفتهشده و محاسبات مهندسی از پیش مشخص به کار رود و مهندس محاسب ابعاد واقعی آن را در نرمافزار سازه مدلسازی کرده باشد، کاملاً ایمن است. مشکل زمانی بروز میکند که طراح مقطع سنگین استاندارد اشتال را فرض کرده باشد، اما پیمانکار مقطع سبکتر را بدون تأیید به کار ببرد.
علامت اختصاری روی جان تیرآهن چه اطلاعاتی میدهد؟
کارخانههای معتبر نماد انحصاری خود را در فواصل مشخص روی جان تیرآهن برجسته میکنند؛ مانند علامت اختصاری ESCO برای ذوبآهن اصفهان، KHI برای مجتمع خیام، و AFICO برای آرین فولاد که تضمینکننده هویت و اصالت خط نورد است.
قیمت تیرآهن چگونه تعیین میشود و نوسانات آن ناشی از چیست؟
قیمت تیرآهن بر پایه نرخ شمش فولادی در بورس کالا، هزینههای انرژی خطوط نورد، قیمت جهانی قراضه و سنگآهن، نوسانات نرخ ارز، هزینه حملونقل و میزان عرضه و تقاضا در فصول ساختوساز معین میشود.
قیمتگذاری در مقاطع فولادی دارای دو بعد کیلویی و شاخهای است. در پروژههای اجرایی، استعلام سریع از درگاههای پایش بازار مانند قیمت روز آهنآلات مشهد به پیمانکاران این امکان را میدهد که بودجهبندی خریدهای فازبندیشده را تنظیم کنند. در هنگام خرید، محاسبه دقیق بار همراه با هزینههای باربری از کارخانه یا انبار شهری از متغیرهای مهم نهاییسازی فاکتور است.
جهت اطلاع از تفاوتهای رفتاری مقاطع در پروژههای ساختمانی، بررسی سرفصلهای تشریحی پیرامون تفاوت نبشی و سپری در سازههای فلزی نیز به هماهنگی بهتر اعضای اتصال و دستکها کمک مینماید.
چه عواملی باعث اختلاف قیمت میان سایزهای مختلف میشود؟
سایزهای پرمصرف نظیر ۱۴، ۱۶ و ۱۸ به دلیل تیراژ تولید پیوسته در اغلب خطوط نورد، حاشیه سود پایداری دارند؛ اما سایزهای سنگین مانند ۲۷ یا ۳۰ به دلیل تولید در دورههای خاص نورد، ممکن است با نوسانات مقطعی عرضه روبهرو شوند.
هزینه حمل از درب کارخانه تا کارگاه چگونه محاسبه میشود؟
هزینه کرایه باربری بر مبنای تن-کیلومتر و نوع تریلر (کفی یا لبهدار) برآورد شده و بر وزن کل بار تقسیم میگردد. خریدهای محلی از بنگاههای معتبر منطقهای برای بارهای خرد، غالباً مقرونبهصرفهتر از خرید مستقیم از کارخانههای با مسافت زیاد است.
تغییرات فصلی چه اثری بر نوسان نرخ تیرآهن دارند؟
با آغاز فصل بهار و تابستان و رونق پروژههای ساختمانی، افزایش تقاضا منجر به افزایش نرخها میشود؛ در حالی که سرمای زمستان و افت ساختوساز میتواند حجم تقاضا و بهتبع آن شتاب نوسانات را تعدیل کند.
چه اشتباهاتی در خرید و اجرای تیرآهن ساختمان رایج است؟
اشتباهات پرهزینه شامل خرید بر مبنای قیمت هر شاخه بدون استعلام وزن دقیق، جابهجا کردن مقاطع بدون تأیید مهندس محاسب، برشکاری و لانهزنبوریکردن غیرمهندسی، و دپوی نامناسب شاخهها در معرض رطوبت خاک بدون چوبزیرسازی است.
پایش فرایند انبارداری در سایت پروژه نقشی کلیدی در حفظ سلامت هندسی بار دارد. رها کردن شاخههای بلند فولادی روی سطوح ناهموار بدون چهارتراش زیرین منجر به افتادگی دائم و تابیدگی تیرها میشود. جهت مدیریت این ریسک، توصیههای عملیاتی موجود در مقاله انبارداری تیرآهن و خطاهای خریدار رهنمودهای ملموسی ارائه میدهد. همچنین کنترل و اطمینان از سلامت مکانیکی اعضا از طریق مطالعه چکلیستهای تست تیرآهن و بازرسی کیفیت امکانپذیر است.
از سوی دیگر، رعایت الزامات سازهای در دیوارهای پیرامونی نیازمند ترکیب درست مصالح است که مبانی فنی آن در مقاله وال پست و نقش آن در سازه به طور مشخص بیان گردیده است.
چرا تبدیل تیر معمولی به تیر لانهزنبوری در نقاط با برش بالا اشتباه است؟
ایجاد حفره در جان تیر موجب کاهش ۵۰ درصدی سطح مقطع جان در تحمل نیروی برشی میشود. اگر این عضو در نزدیکی تکیهگاه ستون که برش به بیشینه میرسد بدون ورق دوبل تقویتکننده تعبیه شود، گسیختگی برشی جان رخ خواهد داد.
جوشکاری بیش از حد مجاز بر بال تیرآهن چه آسیبی میزند؟
اعمال حرارت مداوم و بالای جوشکاری بدون رعایت طرح اتصال باعث تغییرات متالورژیکی در کریستالهای فولاد، ایجاد تنشهای پسماند شدید و افزایش خطر ترکهای ترد در بال کششی میگردد.
تخلیه نامناسب بندیلهای آهن چگونه هندسه تیر را تخریب میکند؟
انداختن بندیلها از روی تریلی با سیم بکسل تکنقطهای یا پرتاب آنها بر سطح بتنی سخت، باعث پیچیدگی محور طولی، لهشدگی لبههای بال و ایجاد اعوجاج غیرقابل ترمیم در مقاطع میشود.

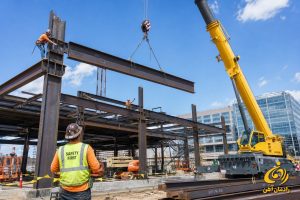

در چه سناریوهایی انتخاب متفاوتی در کارگاه ساختمانی لازم است؟
اجرای بهینه اسکلت فولادی نیازمند تصمیمگیری سریع و مهندسی در مواجهه با شرایط واقعی کارگاهی است. در ادامه چهار نمونه موردی برگرفته از چالشهای ساختمانی بررسی شده است:
سناریوی اول: کسری سایز در دهانه پرتردد
- مشکل: کسری تیرآهن سایز ۱۸ در بازار برای دهانه ۶ متری سالن مسکونی در مرحله سقفریزی.
- تصمیم پیشنهادی: مدلسازی مجدد و جایگزینی با مقطع دوبل تیرآهن ۱۴ بههمراه قیدهای اتصال عرضی زیگزاگ یا افقی.
- معیار قابل بررسی: ممان اینرسی مقطع دوبل مرکب (باید حداقل برابر یا بیشتر از ممان اینرسی تکشاخه نمره ۱۸ باشد) و تأیید مکتوب ناظر سازه.
- نتیجه: حفظ خط سیر انتقال بار بدون خیز سقف و جلوگیری از توقف عملیات اکیپهای اجرایی.
سناریوی دوم: انحراف وزن فاکتور با باسکول کارگاه
- مشکل: ثبت تفاوت وزنی معادل ۸۰۰ کیلوگرم در محموله ده تنی ارسالی با قبض باسکول مقصد.
- تصمیم پیشنهادی: توقف فرآیند تخلیه تا توزین مجدد در باسکول دوم معتبر، شمارش شاخهها و کنترل میانگین وزن هر شاخه.
- معیار قابل بررسی: دامنه خطای باسکول (حداکثر ۰/۳ درصد وزنی) و تطبیق تناژ با پلاک هویتی کارخانه روی بندیل.
- نتیجه: اصلاح پیشفاکتور با وزن واقعی باسکول تخلیه و جلوگیری از پرداخت وجه بابت وزن موهوم.
سناریوی سوم: ارتفاع تیر در پارکینگ با محدودیت سرگیر
- مشکل: افتادگی تراز سقف و کاهش ارتفاع سرگیر پارکینگ در صورت استفاده از تیرآهن ۲۴ تک در دهانه ورودی رمپ.
- تصمیم پیشنهادی: جایگزینی با دو شاخه موازی مقطع تیرآهن ۲۰ با ورق اتصال فوقانی و تحتانی (تیر مرکب باکس).
- معیار قابل بررسی: مقاومت برشی و خمشی معادل همراه با کاهش ۴ سانتیمتری ارتفاع اشغالشده توسط بال تیر.
- نتیجه: رعایت استاندارد حداقل ارتفاع پارکینگ مطابق مبحث چهارم مقررات ملی ساختمان بدون کاهش ظرفیت باربری.
سناریوی چهارم: تغییر کاربری طبقه به کتابخانه یا انبار
- مشکل: افزایش بار زنده سقف از ۲۰۰ کیلوگرم بر مترمربع به ۵۰۰ کیلوگرم بر مترمربع پس از تغییر نقشه معماری.
- تصمیم پیشنهادی: تقویت تیرهای فرعی فعلی با افزودن ورقهای تقویتی به بال تحتانی یا اجرای مهاربند زیرین.
- معیار قابل بررسی: ضخامت و پهنای ورق تقویتی بر اساس درصد افزایش تنش کششی در وسط دهانه.
- نتیجه: ایمنسازی کامل سقف در برابر بارهای سنگین بهرهبرداری با کمترین تخریب سقفهای تمامشده.
هنگام تحویل بار تیرآهن در محل پروژه چه مواردی باید کنترل شود؟
چکلیست کنترل بار شامل تطبیق پلاک بندیل با بارنامه، بررسی نام برند حکشده روی جان، اندازهگیری ضخامت جان و بال با کولیس، بازرسی عدم انحراف طولی و تابیدگی، و باسکول تریلی در وضعیت پر و خالی است.
اجرای گامبهگام این چکلیست از ورود کالای غیراستاندارد به پای کار جلوگیری میکند:
- بررسی اسناد و بارنامه: تطبیق شماره سفارش، کارخانه سازنده، گرید فولاد (معمولاً St37-2 یا S235JR) و تعداد شاخهها با مدارک تحویلی راننده.
- شمارش فیزیکی: شمارش تکتک شاخههای بارگیریشده پیش از برش تسمههای بندیل به منظور تایید صحت اقلام فاکتور.

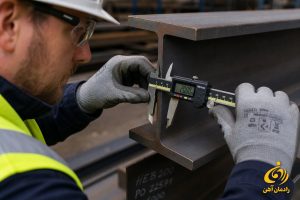

- اندازهگیری ابعاد: پایش ضخامت بال و جان در ابتدا، وسط و انتهای حداقل پنج شاخه تصادفی با استفاده از کولیس ورنیه یا دیجیتال.
- کنترل سلامت ظاهری: اطمینان از عدم وجود زنگزدگیهای پوسته، لایهلایهشدگی لبههای بال و جوشخوردگیهای زائد.
- بازرسی همراستایی طولی: مشاهده خط دید تیر از یک سر به سر دیگر جهت اطمینان از عدم وجود انحراف شمشیری یا پیچش حول محور طولی.
- توزین مجدد باسکول: هدایت تریلی به نزدیکترین باسکول استاندارد منطقه هم در حالت پر و هم پس از تخلیه کامل در حالت خالی به منظور محاسبه وزن خالص بار دریافتی.

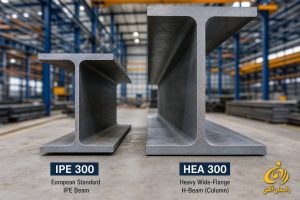

جدول مقایسهای
مقایسه مشخصات و ویژگیهای کاربردی مقاطع بالموازی استاندارد در برابر مقاطع بالپهن در ساختوساز:
مقطع مقایسهای مشخصه فنی کلیدی وزن اسمی شاخه ۱۲ متری (سایز ۲۰) کاربرد اصلی سازهای مزیت اجرایی محدودیت کاربردی نکته انتخاب و خرید تیرآهن IPE بالهای با ضخامت موازی و یکنواخت ۲۶۸/۸ کیلوگرم تیرهای اصلی، شاهتیرها و تیرهای فرعی اجرای سریع و آسان اتصالات صلب با ورق مقاومت کمتر حول محور ضعیف به عنوان ستون تطبیق علامت حکشده روی جان با پلاک کارخانه تیرآهن هاش سبک (HEA / IPBl) عرض بال تقریباً برابر با ارتفاع و ضخامت نازکتر ۵۱۲/۴ کیلوگرم (شاخه ۱۲ متری HEA 200) ستونهای باربر، اسکلتهای سنگین و ستونهای صنعتی ممان اینرسی متوازن در دو محور و کاهش چشمگیر خطر کمانش وزن سنگینتر و قیمت نهایی تمامشده بیشتر به ازای هر شاخه الزام استفاده از بالابرها و جرثقیلهای با تناژ سنگین در نصب تیرآهن لانهزنبوری (CPE) جان برشخورده با سوراخهای ششضلعی یا دایرهای متغیر بر اساس سایز تیر اولیه پایه تیرهای فرعی با دهانههای بزرگ و تأسیسات زیرسقف افزایش ۵۰ درصدی ارتفاع و افزایش مقاومت خمشی بدون وزن مازاد افت شدید مقاومت برشی در تکیهگاهها و لزوم ورق دوبل لزوم رعایت کنترل کیفی خطوط جوشکاری جان بازشده پرسشهای متداول درباره انتخاب تیرآهن ساختمان
منظور از شماره یا سایز تیرآهن در بازار چیست؟
شماره اسمی تیرآهن نشاندهنده ارتفاع کل مقطع از لبه بال بالایی تا لبه بال پایینی بر حسب سانتیمتر است. برای نمونه، تیرآهن نمره ۱۸ دارای ارتفاع ۱۸۰ میلیمتر است. این شماره ضخامت جان یا پهنای بال را بیان نمیکند و این مشخصهها باید از جداول مهندسی استخراج شوند.
استاندارد IPE با استاندارد INP چه تفاوتی دارد؟
در مقاطع استاندارد IPE بالها کاملاً موازی و با ضخامت یکنواخت هستند که استاندارد رایج سازهای ایران است. در استاندارد INP بالها از سمت لبه بیرونی به طرف جان دارای شیب ملایمی هستند که نصب پیچ و مهره و اتصالات فلزی صلب را سختتر میکند.
چه زمانی در ستونهای سازه فلزی از مقطع هاش استفاده میشود؟
در ساختمانهای با تعداد طبقات بالا و دهانههای عریض که بارهای جانبی و فشاری محوری سنگین است، مقاطع هاش به دلیل پهن بودن عرض بال و ممان اینرسی یکسان در هر دو جهت، انتخابی بسیار ایمنتر و پایدارتر نسبت به مقاطع تک IPE هستند.
فرمول محاسبه وزن تقریبی شاخه ۱۲ متری تیرآهن چیست؟
وزن هر شاخه از حاصلضرب طول مقطع (۱۲ متر) در وزن هر متر به دست میآید. وزن هر متر نیز از ضرب مساحت سطح مقطع (به سانتیمتر مربع) در طول ۱۰۰ سانتیمتر و چگالی فولاد (۷/۸۵ گرم بر سانتیمتر مکعب) محاسبه میگردد.
آیا خرید تیرآهن سبک برای همه پروژهها مجاز است؟
استفاده از تیرآهن سبک تنها در صورتی مجاز است که مهندس طراح مشخصات هندسی و وزنی مقطع سبک را دقیقاً در دفترچه محاسبات اعمال و نقشهها را بر اساس آن نهایی کرده باشد؛ در غیر این صورت، جایگزینی خودسرانه آن با خطرات کمانش روبهرو خواهد شد.
تفاوت قیمت تیرآهن اصفهان با سایر برندها در چیست؟
محصولات ذوبآهن اصفهان به طور کامل با استاندارد اشتال مطابقت دارند و وزن سنگینتری نسبت به برندهای سبکبار دارند. به دلیل مصرف شمش باکیفیت و انطباق ابعادی دقیق، نرخ تمامشده هر شاخه آن بیشتر از نمونههای با وزن پایینتر است.

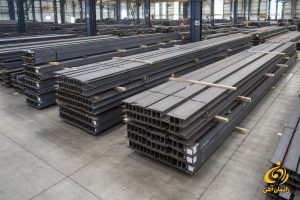

چگونه میتوان از تابیدگی تیرآهن حین انبارداری جلوگیری کرد؟
تیرها باید در محلی مسطح و دور از رطوبت مستقیم روی تختههای چوبی همسطح (چهارتراش) با فاصله مناسب چیده شوند. عدم تقارن زیرسازی باعث شکم دادن و اعوجاج دائم شاخههای بلند میشود.

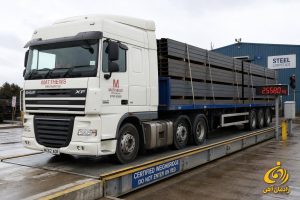

چرا کنترل باسکول کارگاهی هنگام تخلیه تیرآهن اهمیت دارد؟
چون تسویه معاملات آهنآلات بر مبنای وزن نهایی انجام میگیرد، توزین دقیق خودروی حامل در دو وضعیت پر و خالی در نزدیکترین باسکول دارای تأییدیه، تنها راه اثبات تطابق تناژ بارنامه با بار تخلیهشده در کارگاه است.
در اجرای تیرهای لانهزنبوری چه خطای جوشکاری رایج است؟
یکی از بزرگترین اشتباهات، جوشکاری نامناسب درزهای جان و حذف ورقهای تقویتی در نزدیکی تکیهگاهها است. این کار مقاومت مقطع در برابر برش را به شدت تنزل میدهد و سبب تغییر شکل لوزیوار بازشوها تحت بارگذاری میشود.
آیا انتخاب تیرآهن ساختمان را میتوان بدون نظر مهندس محاسب انجام داد؟
خیر. تعیین سایز و نوع مقطع بر اساس تحلیل بارهای ثقلی و جانبی، کنترل خیز و بررسی کمانش انجام میشود و صرفاً در صلاحیت مهندس محاسب است. هرگونه تغییر در سایز مندرج در نقشههای مصوب، باید پیش از اجرا به تأیید مکتوب طراح و ناظر برسد.
نتیجهگیری و دعوت به اقدام
فرایند مهندسی انتخاب تیرآهن ساختمان گامی حیاتی در تضمین ایمنی سازه، پیشگیری از پدیدههای بحرانی کمانش و مدیریت هزینههای ساختوساز است. تعیین دقیق سایز مقاطع IPE یا هاش بر مبنای نقشههای مصوب سازهای، بررسی ابعاد جان و بال با جداول مرجع، آگاهی از تفاوت وزن اسمی کارخانههای مختلف و اجرای دقیق چکلیست تحویل بار در پای باسکول، مانع از خسارتهای سنگین در زمان اجرای اسکلت میشود.
